呼吸机铰接BVM臂结构设计

　　在临床急救与呼吸支持场景中，BVM（简易呼吸器）的铰接支撑臂是保障通气操作稳定性的核心结构件，直接影响急救过程中面罩贴合度、通气路径密封性以及医护操作的便捷性。这款铰接BVM臂的设计，首先围绕临床实际使用场景展开：急诊抢救、ICU床旁呼吸支持、新冠疫情等呼吸道传染病应急救治场景中，医护人员需要长时间握持BVM进行手动通气，传统无支撑结构易导致医护手部疲劳，进而出现面罩移位、通气压力不足或过度通气的问题，铰接臂的核心作用就是替代人工持续施力，通过结构定位维持BVM与患者面部的稳定对接，同时保留多维度调节能力，适配不同体位、不同头型患者的使用需求。

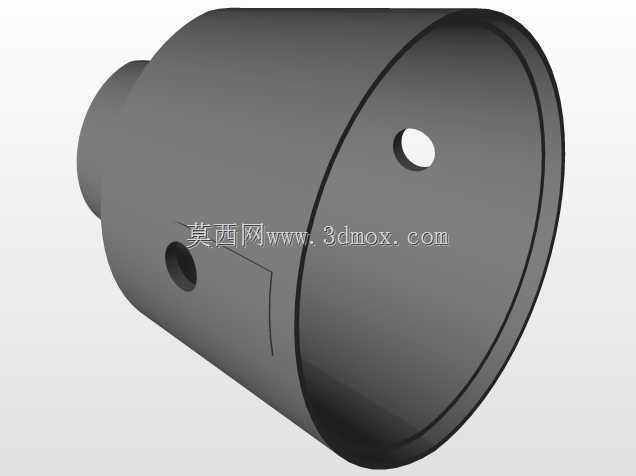

　　从功能特性来看，该铰接臂采用筒状主体结构，大端为与BVM球体端的对接接口，小端为与固定支架或床旁导轨的连接端，侧壁开设的两个径向通孔分别用于角度锁止与管路走线。设计过程中，首先考虑的是铰接转动的阻尼匹配：转动阻尼既不能过大导致调节费力，也不能过小导致定位后滑移，因此孔位的公差配合经过反复校核，锁止销插入后可实现0-90度范围内任意角度的无级锁止，满足患者平卧、半卧、侧卧位时的通气角度需求。其次是结构强度的冗余设计，臂体采用薄壁筒形结构，在保证整体轻量化的同时，通过侧壁的局部加厚筋条提升抗扭刚度，避免长时间受力出现形变，筒壁厚度经过有限元受力仿真验证，在承受BVM球体反复挤压的交变载荷下，形变量控制在0.2mm以内，不会出现接口松脱的问题。

　　外形尺寸与安装边界的设计充分考虑了临床兼容性：大端接口内径匹配常规成人型BVM的标准连接外径，安装时无需额外转接件即可直接卡接，小端连接头适配通用床旁固定支架的夹持直径，可直接固定在病床侧边的标准导轨上，无需定制专用固定座。侧壁的走线孔位避开了铰接转动的运动轨迹，通气压力监测管路、氧气管路可从孔内穿过，避免管路缠绕影响铰接转动，孔口做了圆角钝化处理，防止长期使用过程中磨损管路外壁造成漏气。

　　设计思路上摒弃了传统铰接臂多段拼接的复杂结构，采用一体化筒身设计减少了装配零件数量，降低了临床使用过程中零件松脱、丢失的风险，整体结构无卫生死角，外表面做哑光光滑处理，可耐受临床常用的含氯消毒剂、酒精反复擦拭消毒，满足院感防控要求。在传染病救治场景下，该结构的快拆设计可实现快速更换消毒，无需工具即可完成与BVM、固定支架的拆装，大幅提升急救准备效率。铰接转动的行程范围经过临床场景验证，可覆盖从患者面部正上方到侧方45度的调节范围，既可以支撑BVM进行常规正压通气，也可以在需要进行气管插管操作时快速转开，不占用急救操作空间。

　　从结构建模的角度来看，该零件的建模过程重点关注了配合面的公差设定，大端卡接面采用轻微的锥度设计，既保证安装时的导向顺畅，又能在卡入后形成足够的抱紧力，避免通气过程中BVM脱落。两个径向孔的位置度公差控制在0.1mm以内，保证锁止销插入后铰接转动无卡滞，同时锁止状态下无旷量。筒身的内外壁同轴度公差严格控制，避免安装后出现偏心导致的转动阻力不均。整体结构没有复杂的曲面特征，加工工艺性良好，可采用注塑工艺批量生产，也可通过3D打印进行小批量定制，适配不同规格的BVM产品使用。
