风机管道方转圆过渡连接结构

　　做通风系统现场配管的时候，最头疼的就是方形出风口的风机、鼓风机要对接圆形通风管道的场景，直接硬接会出现流道突变，不仅风阻陡增，还会在接口位置形成紊流区，带来额外的振动和气动噪声，时间久了甚至会让连接法兰的螺栓因为持续微振出现松脱，这个过渡结构就是专门解决这类接口不匹配问题的。

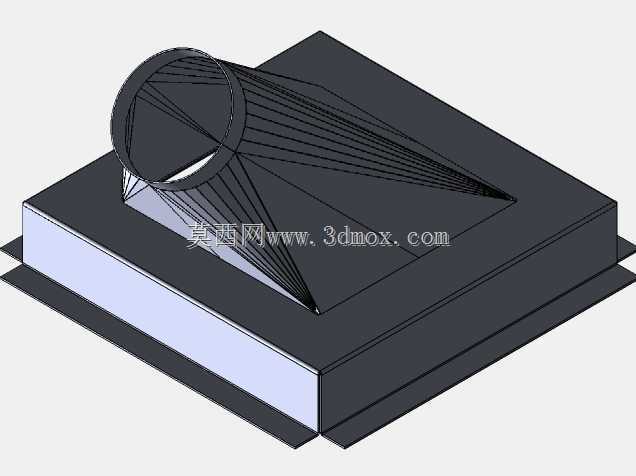

　　从实际安装的边界来看，这个构件的底部是标准的方形法兰边，尺寸完全匹配常规离心风机、轴流鼓风机的方形出风口安装孔位，不需要额外做转接板就能直接对位固定，法兰边预留的密封面宽度刚好可以贴3mm厚的橡胶密封垫，锁紧螺栓后不会出现漏风的问题。顶部的圆形接口则是对应常规螺旋风管、圆形焊接风管的标准外径，翻边结构可以直接套接或者对接圆形法兰，现场施工的时候不需要再做现场切割修型，能省不少配管的工时。

　　设计的时候最先要考虑的是流道的顺滑过渡，不能出现直角弯折或者截面突变，整个锥面的渐变斜率是按照流体力学的渐扩/渐缩要求做的，从方形截面到圆形截面的过渡段长度经过核算，既不会因为过渡段太短导致气流转向过急产生涡流，也不会因为过渡段太长浪费安装空间、增加钣金用料成本。整个构件的壁面是连续顺滑的曲面，没有局部的凸起或者凹陷，气流经过的时候可以顺着壁面平稳转向，能把接口位置的风阻降到最低，同时减少紊流带来的气动噪声，这对车间通风、设备鼓风这类对噪音有要求的场景来说很重要。

　　从结构工艺性来说，这个过渡件采用的是钣金拼接的结构，四个三角面和四个圆弧过渡面分别下料后折弯焊接成型，不需要做复杂的冲压模具，小批量加工的时候用激光切割下料、折弯机折边、氩弧焊拼接就能做出来，加工成本很低，焊接完成后只需要把焊缝打磨平整，做镀锌或者喷塑处理就能满足防腐要求，适合通风、除尘、物料气力输送这类场景长期使用。

　　实际选型的时候要注意，底部方形接口的内尺寸要和风机出风口的内尺寸保持一致，不能出现接口错位遮挡流道的情况，顶部圆形接口的内径要和对接风管的内径匹配，避免出现台阶。安装的时候底部法兰和风机出风口之间必须加密封垫，螺栓要对角均匀锁紧，防止局部压合不严密漏风；顶部和圆形风管连接的时候，如果是套接要做抱箍锁紧，如果是法兰对接要同样加密封垫。另外这个过渡件本身的壁厚是按照常规通风系统的风压设计的，如果是用在高压鼓风或者有磨蚀性粉尘的气力输送场景，需要适当增加板材厚度，或者在壁面做耐磨衬里，避免长期使用被气流冲刷磨穿。

　　很多现场施工的时候工人会用铁皮简单敲一个方接圆，但是因为没有做顺滑的曲面过渡，往往用了没多久就会出现风阻大、噪音大的问题，甚至因为紊流导致风机的实际出风量达不到设计值，影响整个通风系统的效率。这个标准化的过渡结构就规避了这些问题，所有的过渡曲面都是连续顺滑的，安装边界完全匹配常规风机和风管的标准尺寸，不管是新设备安装还是旧系统改造，都可以直接选用，不需要重新测绘设计，能大幅缩短现场施工的周期，也能保证整个风路的运行效率。另外这个结构的受力也经过考量，整个锥面的受力均匀分布，不会出现局部应力集中的问题，即使长期受风压振动，也不会出现焊缝开裂的情况，使用寿命比现场手工敲制的构件要长很多。
