60度斜切20规格铝板连接角件

　　在工业铝型材框架搭建、非标自动化设备机架组装、生产线防护栏拼接的现场，经常会遇到非90度的斜向连接需求，这类场景下常规的直角角码无法满足安装角度要求，强行拼接会出现型材对接缝隙大、连接强度不足、框架整体形位公差超差的问题，这款60度斜向角件就是针对这类场景开发的专用连接构件。从实际使用场景来看，这类角件多用于设备机架的斜向支撑段、物料滑槽的侧边固定、防护栏的斜撑连接、光伏支架的角度调节段等需要60度夹角拼接的位置，相比现场切割型材做斜面对接的方式，采用预制角件连接不需要对型材端部做高精度斜切加工，能大幅降低现场装配的难度，同时连接后的结构抗剪切、抗扭转性能更稳定，长期受振动载荷也不容易出现连接松动的问题。这款角件采用2.

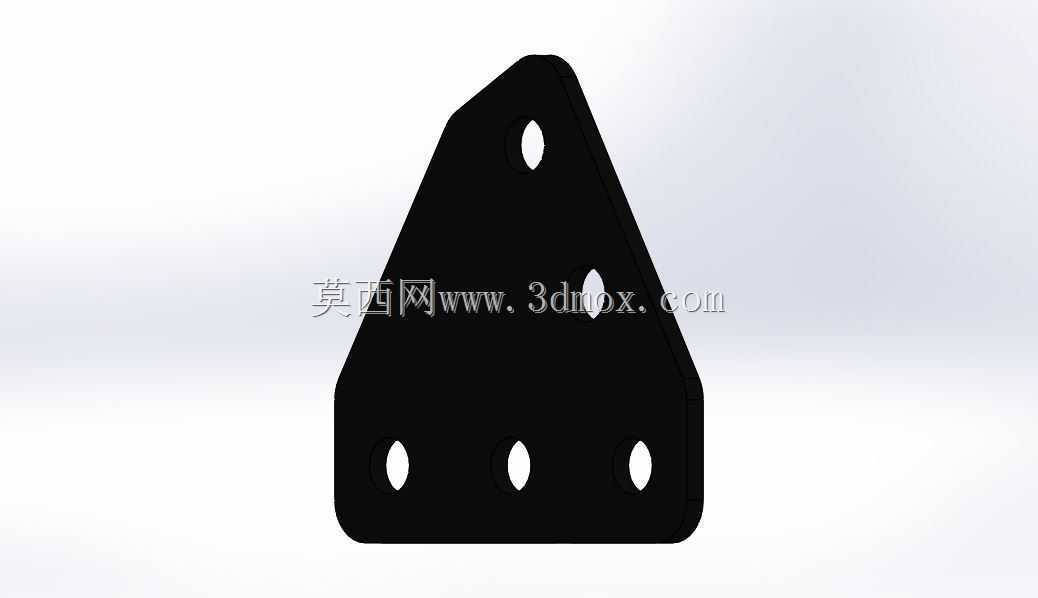

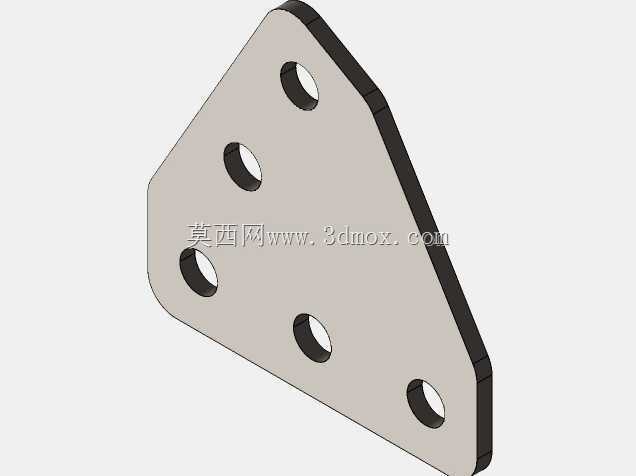

　　65mm厚度的铝板加工成型，板材厚度经过载荷校核，在常规工业框架的斜撑受力场景下，不会出现板材弯折、连接孔位变形的问题，整体外形为适配60度夹角的三角形结构，三个边的轮廓完全贴合两根对接型材的安装面，安装后角件与型材表面完全贴合，不会出现局部悬空导致的应力集中问题。孔位设计上，角件的斜向边设置1个长圆形安装孔，直边段均匀设置3个长圆形安装孔，长圆孔的设计可以补偿型材安装时的孔位累计误差，装配时不需要反复调整型材位置对准孔位，降低了装配对位的难度，同时长圆孔的长度经过计算，能满足常规铝型材安装时的调节余量，不会出现调节量不足或者孔位过长导致连接强度下降的问题。设计阶段首先确定了核心的60度夹角参数，这个角度是工业框架搭建中除了90度、

　　45度之外最常用的斜向支撑角度，匹配多数斜撑受力的最优角度，能在占用最小安装空间的前提下提供足够的支撑刚度；其次板材厚度的选择参考了同规格直角角件的受力参数，结合斜向连接时的受力分解，2.65mm的铝板厚度既能满足强度要求，又不会因为板材过厚导致角件重量过大、成本过高；外形轮廓的圆角处理是为了避免安装时尖锐边角划伤操作人员，同时也能减少应力集中，提升角件的抗疲劳性能。安装边界方面，这款角件适配20系列工业铝型材的安装槽宽，所有安装孔的中心距完全匹配20型材的槽道间距，不需要额外打孔或者改装型材，直接采用配套的T型螺栓和法兰螺母就可以完成固定，角件的整体外轮廓尺寸控制在不会超出型材外表面的范围，安装后不会突出型材表面影响后续的板材、

　　防护网等附件的安装；角件的两个连接面的平面度控制在合理范围内，安装后与型材表面的间隙不超过0.2mm，保证连接后的整体刚度，不会出现因为接触面不平整导致的连接松动。在实际选型过程中，需要注意确认对接的两根型材的夹角为60度，同时型材的槽道规格为20系列，若采用其他规格的型材，需要确认孔位中心距是否匹配；安装时先将T型螺栓预置入型材的槽道内，调整角件位置对齐所有孔位后，再按照对角线顺序逐步拧紧螺母，避免单个螺栓先拧紧导致其他孔位错位，拧紧力矩控制在对应规格螺栓的推荐力矩范围内，避免力矩过大导致铝板变形或者螺纹滑牙。相比采用焊接方式做斜向连接，这种角件连接属于可拆卸连接，后期设备改造、框架调整时可以快速拆卸重组，不会破坏型材本身的结构，也不会产生焊接变形、焊疤打磨等后续处理工序，更适合模块化搭建的工业框架场景。
