45x45规格铝型材横向排列方形连接板

　　在工业铝型材框架搭建的实际项目里，经常会遇到同规格铝型材需要在窄宽度空间内做横向并排拼接的需求，尤其是在设备侧护板安装支架、小型料道侧边支撑、电气元件安装挂板这类场景里，常规的直角角码或者长条连接板要么占用安装空间过大，要么无法保证多根型材拼接后的平面度，这款45x45规格的方形连接板就是针对这类场景做的适配设计。

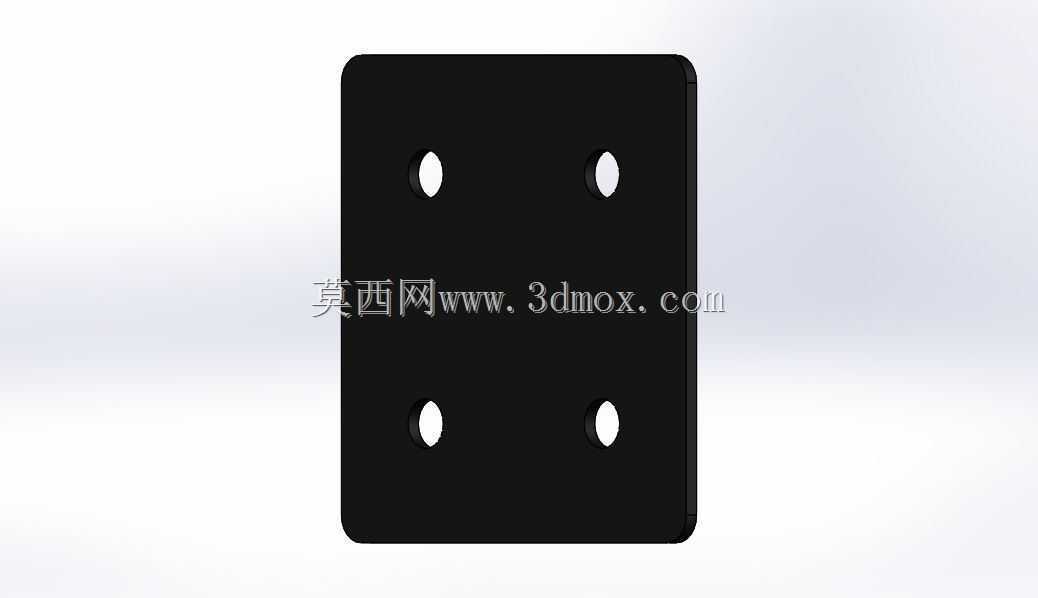

　　从实际安装边界来看，这款板适配的是截面宽度45mm的工业铝型材，专门对应2.65mm安装槽宽的型材规格，板体本身做了四个腰型安装孔，孔位的排布完全对齐45系列铝型材的中心安装槽位置，腰型孔的设计预留了0.8mm的安装调节余量，现场装配的时候不需要反复核对孔位的绝对精度，哪怕型材切割的时候存在微小的长度误差，也能通过腰型孔的余量完成对位锁紧，不会出现孔位错位无法穿装螺栓的问题。板体的四个边角做了R3的圆角处理，不是尖锐的直角，一方面是避免装配的时候划伤操作人员的手部，另一方面也不会和铝型材槽口的边缘产生干涉，安装后板体和型材表面完全贴合，没有凸起的边角剐蹭后续布设的线缆或者管线。

　　设计思路上没有做多余的结构减重，因为这类连接板本身的尺寸很小，整体厚度适配铝型材槽深，安装后完全嵌入型材的槽位平面，不会突出型材表面，后续在板体上安装传感器、线槽、小型气动元件的时候，安装基准面完全平整，不需要额外加垫调整平面度。四个安装孔的位置做了沉台处理，使用内六角螺栓安装的时候，螺栓头完全沉入沉台内，不会突出板件表面，避免突出的螺栓头和后续安装的其他部件产生干涉。板体表面做了黑色氧化处理，和常规工业铝型材的银白表面形成区分，装配后能快速识别安装点位，也具备基础的防锈能力，在车间常规的温湿度环境下长期使用不会出现表面锈蚀掉漆的问题。

　　实际使用场景里，这类板件多用于自动化设备的框架侧边补强，比如当两根45铝型材需要在同一平面横向并排拼接，组成更宽的安装面的时候，不需要加工复杂的铣削接口，直接在两根型材的拼接位置背面加装这块连接板，从槽内穿入T型螺栓锁紧即可，拼接后的型材整体平面度误差可以控制在0.2mm以内，完全满足普通工装框架、设备护板支架的安装精度要求。相比采用焊接的拼接方式，这种连接板拼接的方式不需要做焊接后的表面打磨处理，拆装也更方便，后续框架需要调整结构的时候，只需要松开螺栓就可以重新排布型材位置，不会对型材本身造成不可逆的加工损伤。

　　从安装适配性来说，这款板件不需要对铝型材做额外的二次加工，完全利用铝型材本身的标准T型槽完成固定，装配的时候只需要使用常规的内六角扳手就可以完成操作，不需要特殊的工装夹具，单人就可以完成拼接作业，对于小批量的设备框架搭建来说，能有效减少现场加工的工作量，缩短装配周期。板件的外形尺寸完全控制在45x45mm的范围内，安装后不会超出铝型材的截面边界，哪怕是在型材框架的边角位置使用，也不会和相邻的垂直型材产生干涉，不需要现场裁切调整板件尺寸。

　　在长期的结构验证里，这种四点固定的连接板，在承受垂直于板面的15kg静载荷情况下，不会出现明显的形变，完全满足常规工业场景下的安装支撑需求，比如用来固定小型的电磁阀组、接线端子排、传感器支架这类轻型部件，不需要额外增加补强结构。腰型孔的长度方向顺着型材的长度方向设置，调节方向和型材拼接的误差方向一致，能最大化抵消型材加工和装配过程中累积的位置误差，降低现场装配的对位难度，哪怕是刚接触铝型材装配的作业人员，也能快速完成安装对位，不会出现反复调整孔位的情况。
