液压密封组件剖视爆炸结构设计

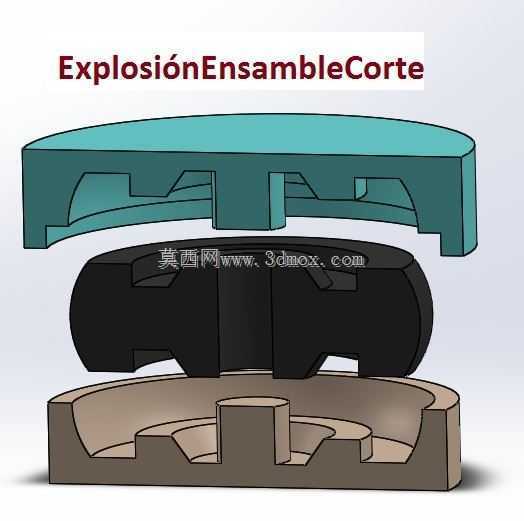

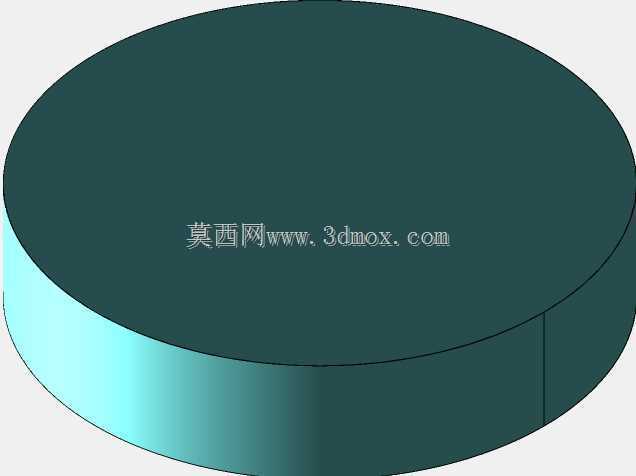

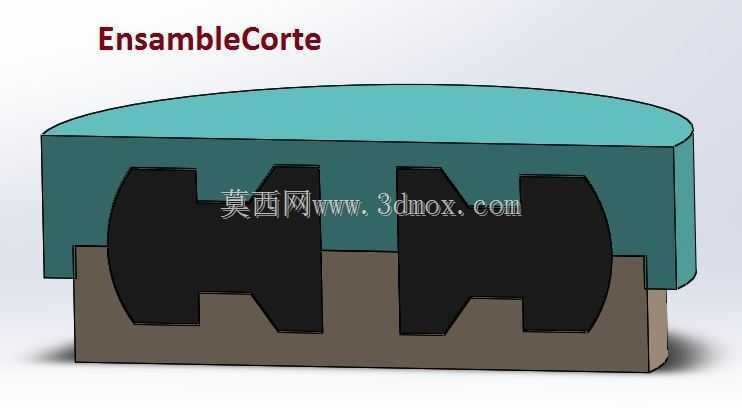

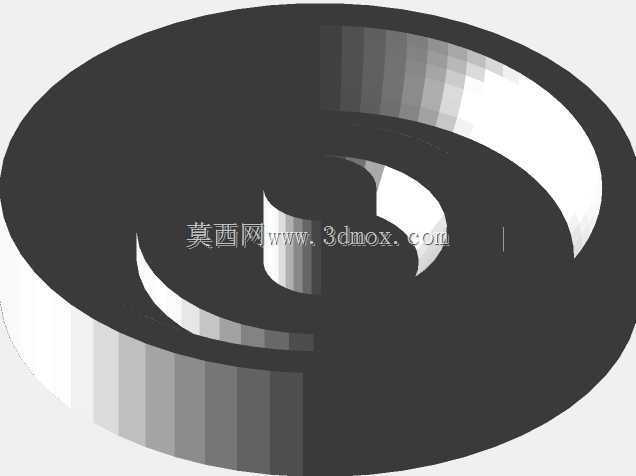

　　在液压系统的回路搭建与元件装配场景中，密封件是决定系统容腔压力保持能力、介质泄漏率的核心基础零件，哪怕是微米级的密封配合偏差，都可能导致整套液压执行机构出现压力掉压、介质外渗、动作响应滞后等问题，这类密封组件常应用在液压阀块端盖、油缸杆端静密封面、液压泵配流盘结合面等位置，承担隔绝高压油腔与外部环境、分隔不同压力油腔的作用，避免液压油在压差作用下出现内泄或外漏，保障液压系统的容积效率与运行稳定性。从这个剖视爆炸结构能清晰看到整套密封组件的三层配合结构，最上层的压盖采用带内止口的盘式结构，止口的外圆尺寸与安装基座的内孔尺寸采用H7/f8的间隙配合，既保证装配时的导向便利性，又能控制压盖装入后的径向窜动量，压盖下端面设计有环形凸台，

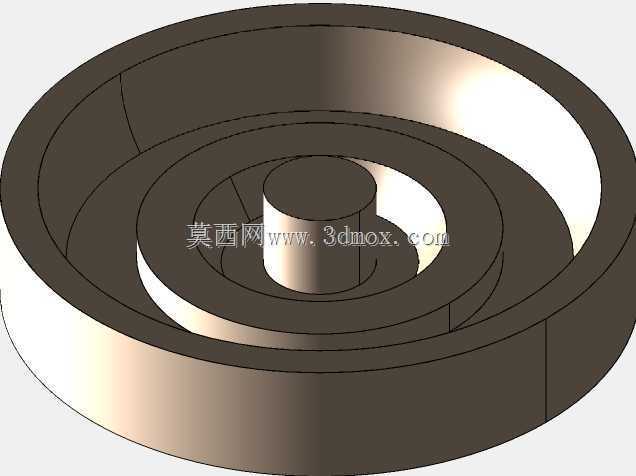

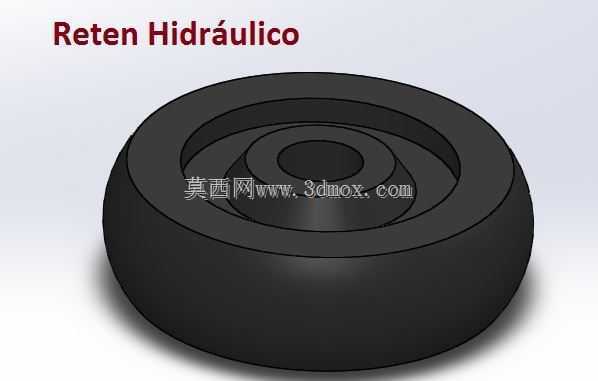

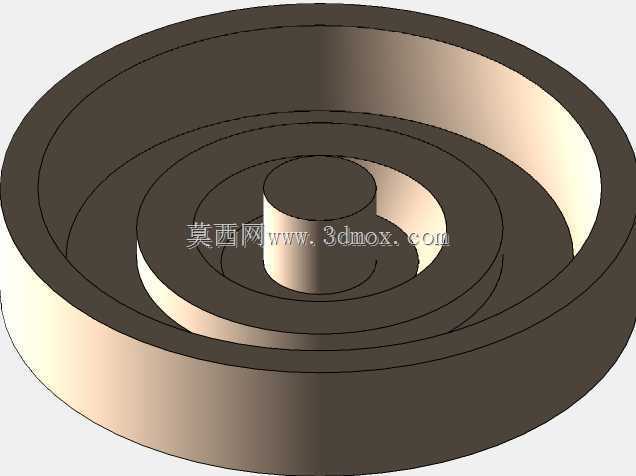

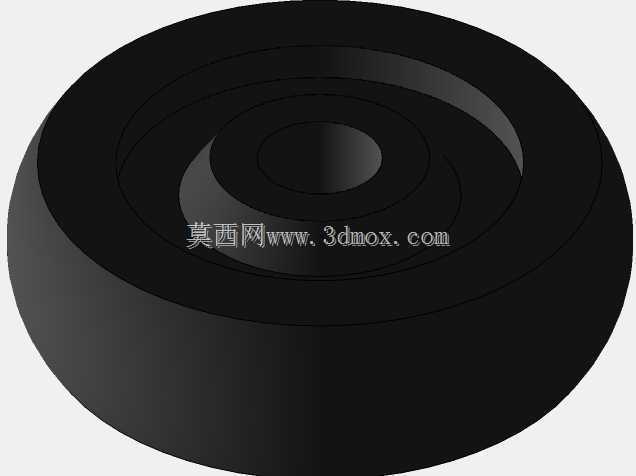

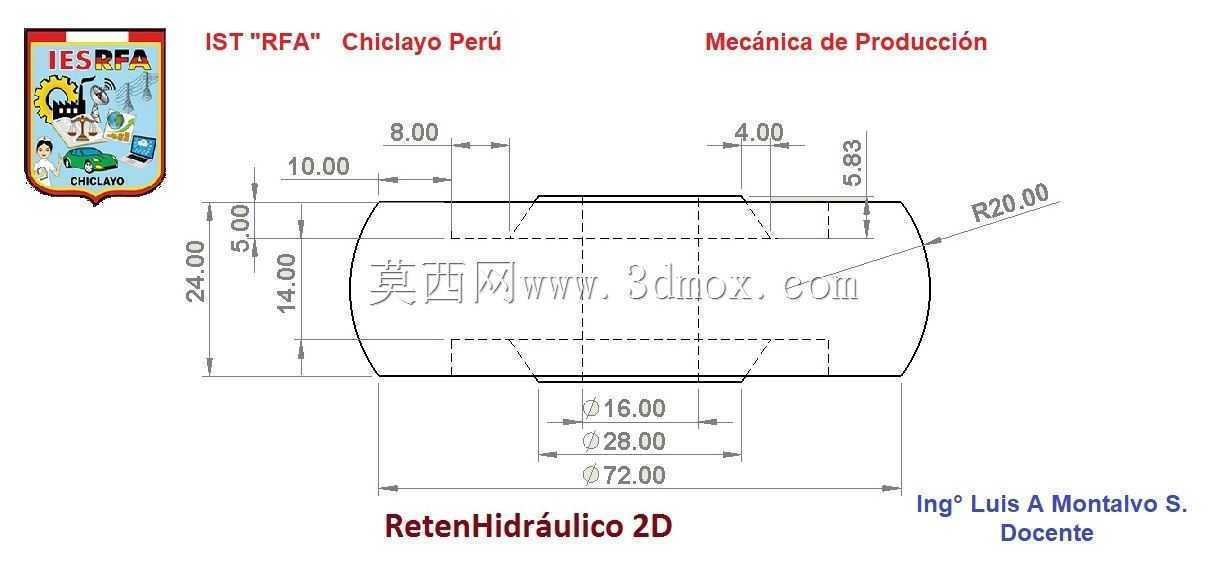

　　装配后凸台会压紧中间密封体的上端面，提供初始的轴向预紧力，让密封体在未充压状态下就与上下配合面形成初始密封比压。中间的弹性密封主体采用对称式唇口结构，截面为中间厚边缘薄的鼓形，上下两端的唇口在轴向预紧力作用下会产生微量弹性变形，贴紧上下配合面的微观不平处，当系统通入高压液压油时，压力油会进入密封唇口与配合面的间隙，将唇口进一步撑开压向配合面，系统压力越高，唇口的贴紧力越大，实现自紧式密封效果，这种结构相比平垫密封能适应更高的工作压力范围，同时对配合面的粗糙度公差容忍度更高，不需要配合面达到镜面级加工精度就能实现可靠密封。最下层的基座是密封组件的安装承载结构，中间设计有定位凸台，凸台外径与中间密封主体的内孔采用小间隙配合，

　　装配时能对密封主体进行径向定位，避免密封体在压力波动时出现径向移位导致密封失效，基座的上端面加工有环形密封槽，槽的深度比密封主体的自由高度小15%-20%，保证压盖压紧后密封体有足够的压缩变形量，槽的宽度比密封主体截面宽度大8%-12%，给密封体受压时的径向膨胀留出足够空间，避免密封体被挤入配合间隙造成啃切损伤。在设计这类密封组件时，首先要明确安装位置的工作压力范围、介质类型、工作温度区间，根据这些参数选择密封主体的材质，比如矿物液压油工况下常用丁腈橡胶，水乙二醇介质则选用聚氨酯或氟橡胶，高温工况下要选用氟橡胶或全氟醚材质；其次要核算密封压缩率，压缩率过小会导致初始密封比压不足容易泄漏，压缩率过大则会导致密封体永久变形过快、

　　装配阻力过大，缩短密封使用寿命；还要考虑配合件的加工精度，压盖与基座的配合面粗糙度要控制在Ra1.6-Ra3.2之间，配合间隙不能超过密封材质允许的最大挤出间隙，高压工况下还要在密封体两侧加装聚四氟乙烯挡圈，避免密封体被高压挤入间隙。从安装边界来看，这套密封组件的整体外径适配常规的通径6、通径10液压阀块安装孔，轴向总装配高度控制在12mm以内，不需要对现有标准阀块的安装槽尺寸做修改就能直接替换原有密封件，装配时不需要专用工具，只要将密封体对准基座定位凸台放入，再将压盖对准止口压入后用螺栓紧固即可，维护更换时也能快速拆解，不需要拆卸周边的液压管路，能大幅降低现场维护的时间成本。在实际应用中，这类密封组件不仅能用在电力设备配套的液压操动机构中，还能广泛应用在工程机械液压系统、机床液压站、冶金设备液压回路等场景，只要是存在静密封面、需要保持压力隔绝介质的位置，都能通过调整尺寸参数适配对应的安装需求，建模时将各零件按装配关系做爆炸剖视处理，能清晰展示内部的配合逻辑与密封原理，方便后续做装配工艺模拟、密封性能有限元分析时直接调用模型，不需要重新拆分零件结构。
