便携式油浴空气净化过滤装置结构设计

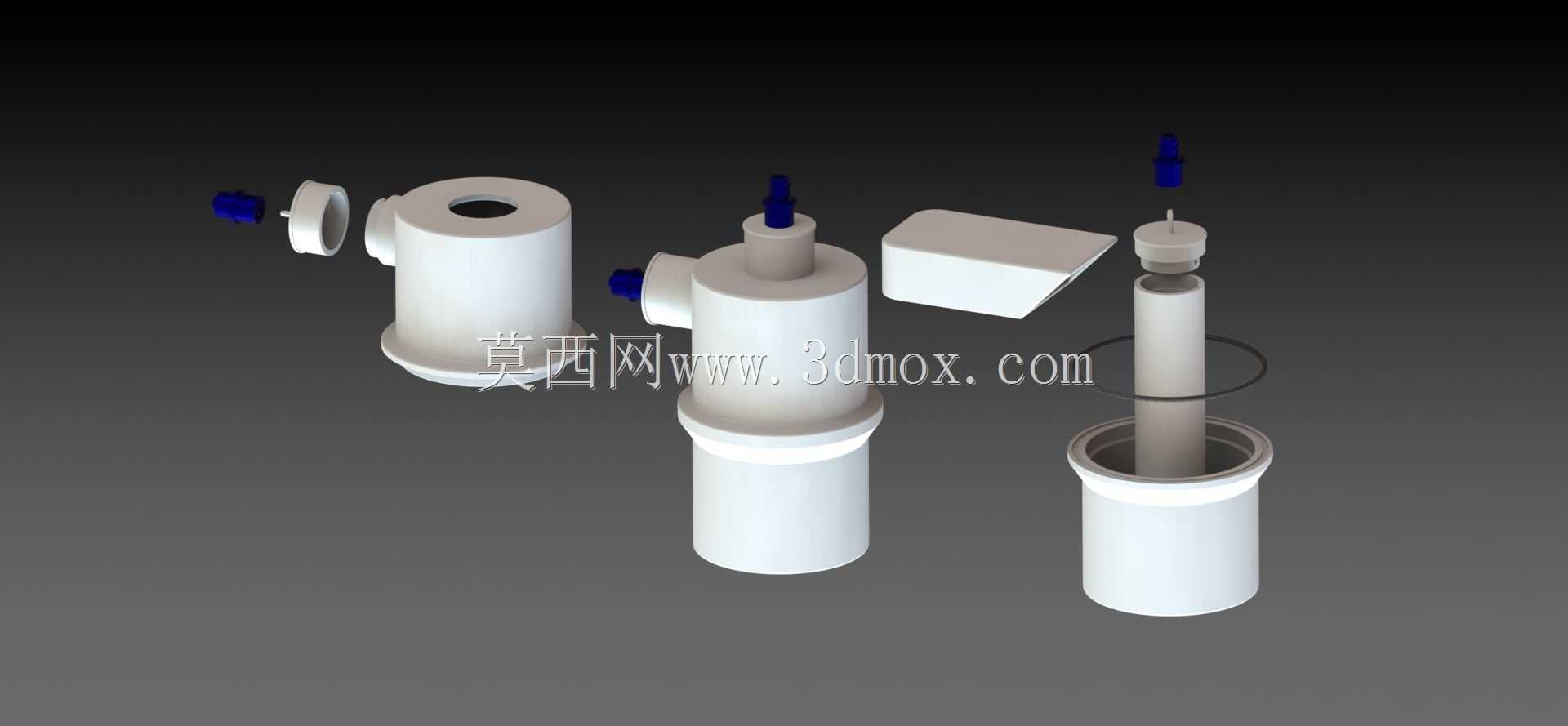

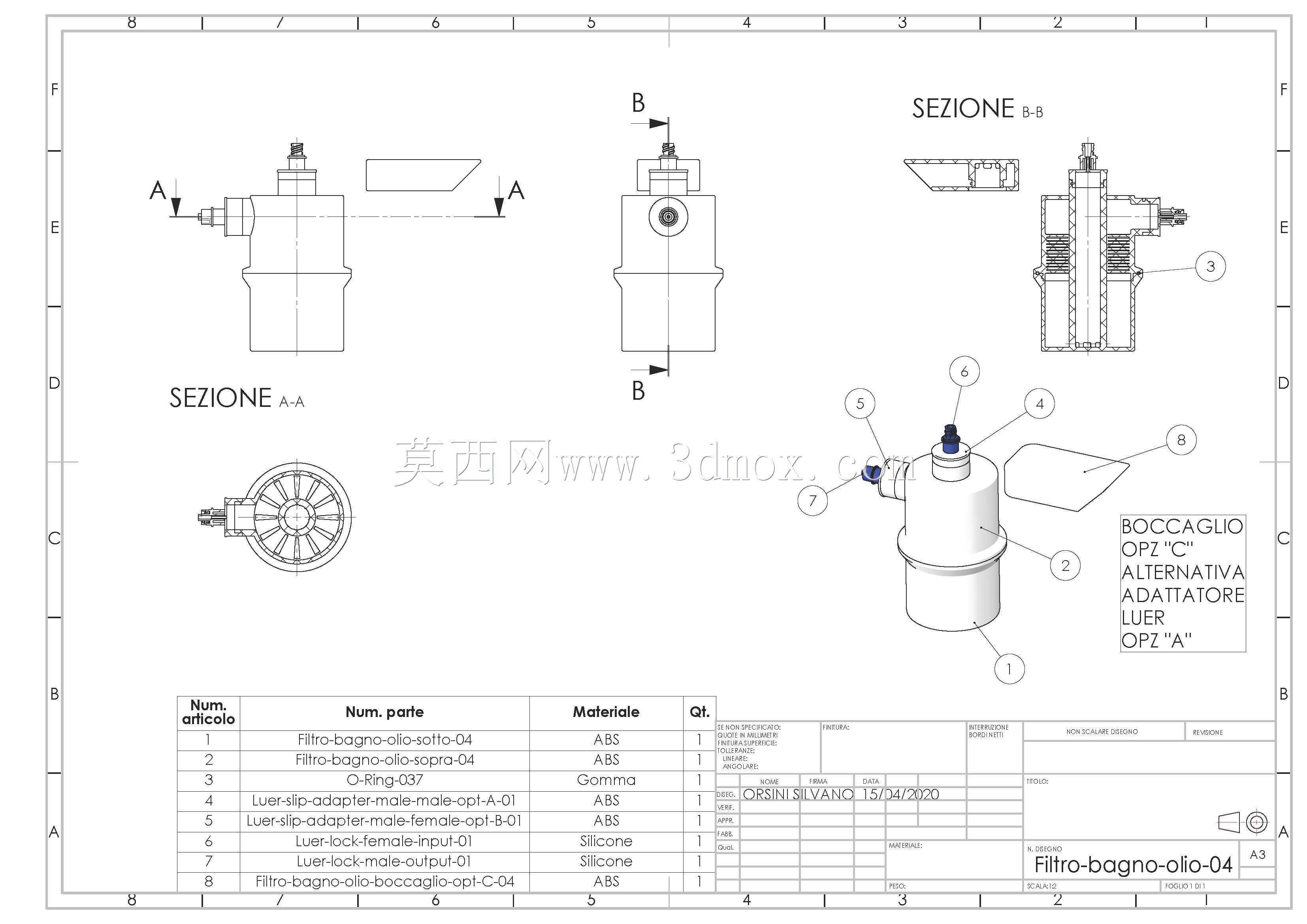

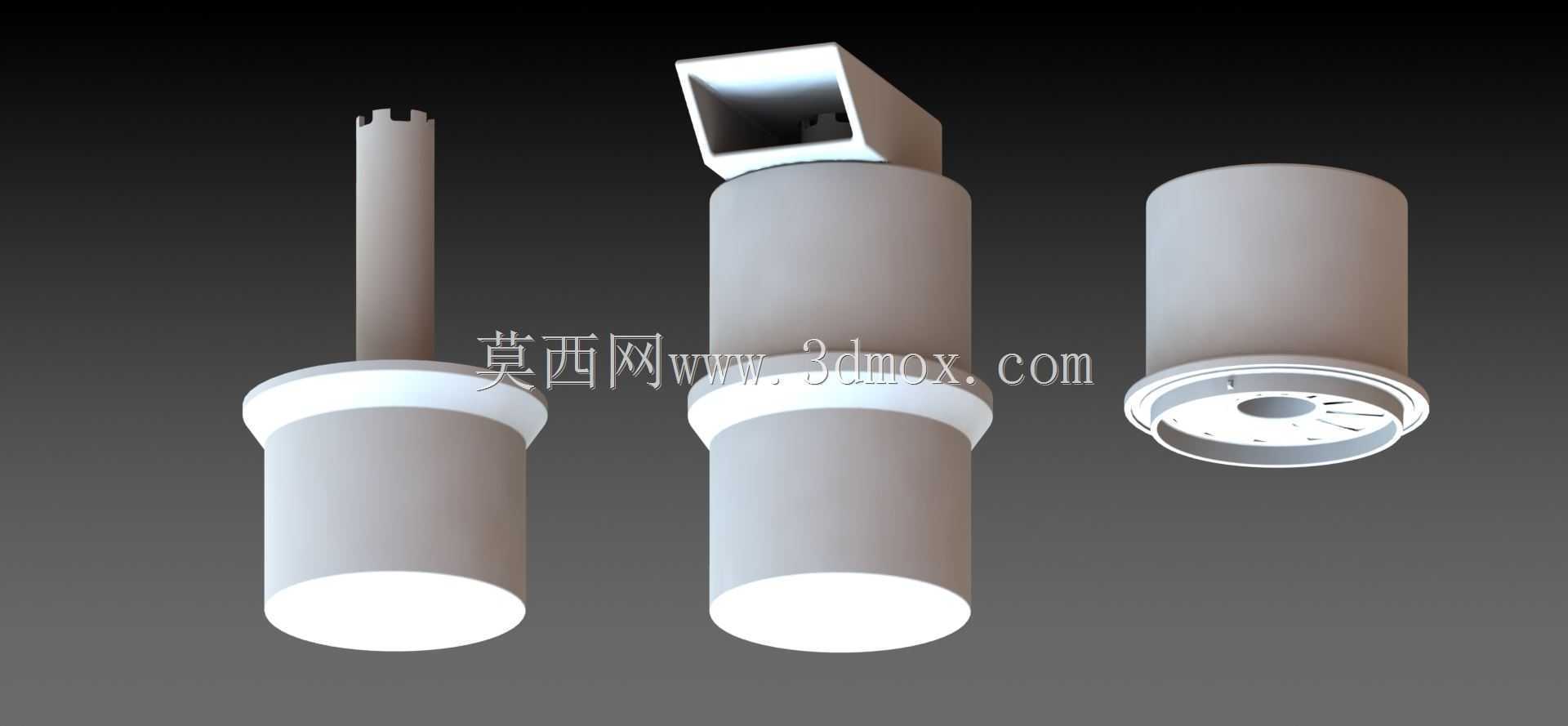

　　在呼吸防护与小型空气净化场景中，传统干式过滤装置存在滤材损耗快、对微小气溶胶拦截效率有限的痛点，这款油浴过滤装置的设计初衷，正是依托液浴捕获原理实现对空气中有害颗粒物、病毒气溶胶的高效吸附与分解，填补便携场景下可重复使用净化设备的空白。从结构拆解来看，整套装置采用分体式圆柱腔体作为核心承载结构，主腔体分为上下两段嵌套式设计，下段为储液腔，用于盛放食用油、水与液体肥皂配比的混合工作液，腔体底部做圆弧过渡处理，避免液体残留形成清洁死角，同时提升整体结构的抗冲击性能；上段为气路分离腔，内置螺旋导流路径，当含污染物质的空气从输入端进入腔体后，会沿螺旋路径向下冲入储液腔的工作液中，通过气液充分接触，让颗粒物、气溶胶被液体捕获粘附，

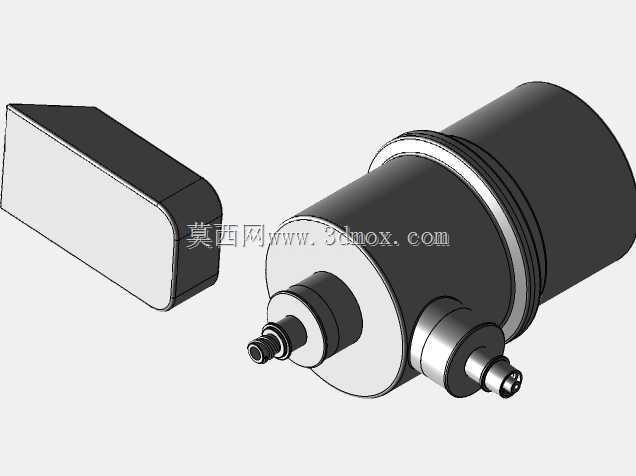

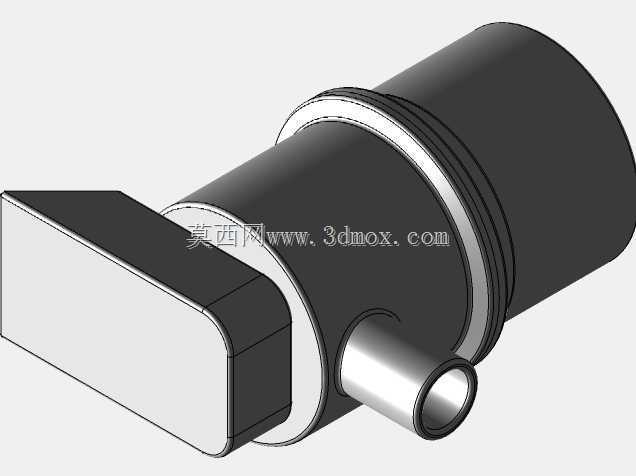

　　随后经过螺旋路径的减速缓流作用，裹挟在气流中的液滴会在离心力与重力作用下回流到储液腔，完成气液分离后，洁净空气从输出端导出。输入端采用模块化鲁尔连接器设计，可根据使用场景快速更换适配接头，既可以直接连接通气管作为开放式空气净化的进气口，也能通过适配接口对接透明塑料面罩，作为个人呼吸防护的供氧净化终端，侧面预留的输出接口同样采用通用适配规格，可扩展连接输氧管路或其他呼吸辅助设备，满足不同场景的接驳需求。装置顶部设置快拆式密封端盖，端盖上集成了进气接头与密封胶圈，旋转即可打开腔体，方便定期更换储液腔中的工作液、清洁内部流道，端盖旁配套的独立方形模块为预留的功能扩展位，可根据后续迭代需求加装紫外消毒模块、流量检测元件或小型气泵，

　　拓展装置的适用场景。从安装边界来看，整套装置的主体圆柱腔体直径控制在常规手持设备的适配范围内，整体高度满足单手握持的使用需求，所有外接接头的突出长度都做了限位设计，避免在携带过程中发生磕碰损坏，腔体外壳采用食品级塑料材质的设计基准，既满足接触呼吸气体的卫生要求，也能通过3D打印实现快速试制与小批量生产，降低个人用户的自制门槛。在气路设计上，螺旋路径的螺距、导流角度都经过反复校核，既保证气流冲入工作液时的接触充分性，又不会因为气阻过大导致呼吸阻力过高，适配人体正常呼吸的流量范围，无需额外加装动力装置即可实现自然呼吸下的空气过滤；储液腔的液位刻度做了隐性结构设计，在腔体内壁设置限位凸台，提示用户加注工作液的最高与最低液位，

　　避免液体过多随气流进入输出端，或是液位过低导致过滤效果下降。不同于传统的固定式油浴过滤设备，这款装置的所有连接部位都采用无额外紧固件的卡扣或旋接设计，无需专用工具即可完成全拆解清洁，所有密封位置都采用标准规格的O型圈，易损件更换成本极低，既可以作为突发公共卫生事件下的应急个人防护装备，也能用于日常小型空间的空气循环净化，针对粉尘、花粉、气溶胶类污染物都有稳定的拦截效果。在结构建模过程中，对腔体的壁厚做了均匀化处理，避免3D打印过程中出现壁厚不均导致的变形问题，所有棱角位置都做了圆角过渡，既提升使用过程中的握持舒适度，也减少应力集中导致的结构损坏风险，接头位置的插拔力经过参数优化，既保证连接后的密封性能，又不会因为插拔力过大导致使用不便。
