微型钻头配套专用微型心轴结构设计

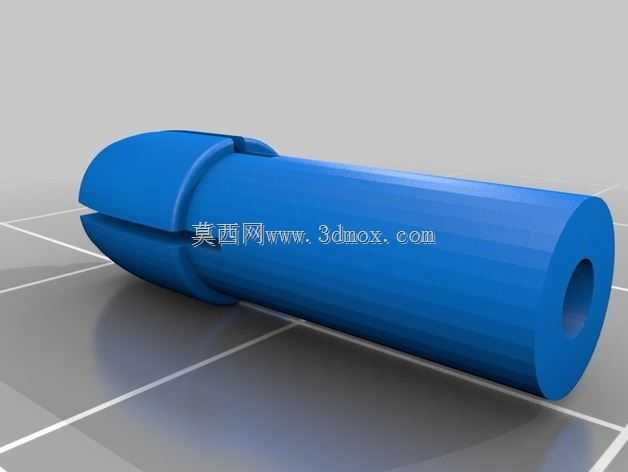

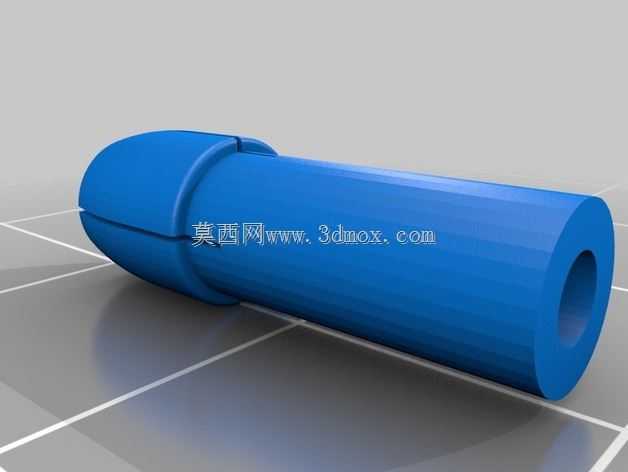

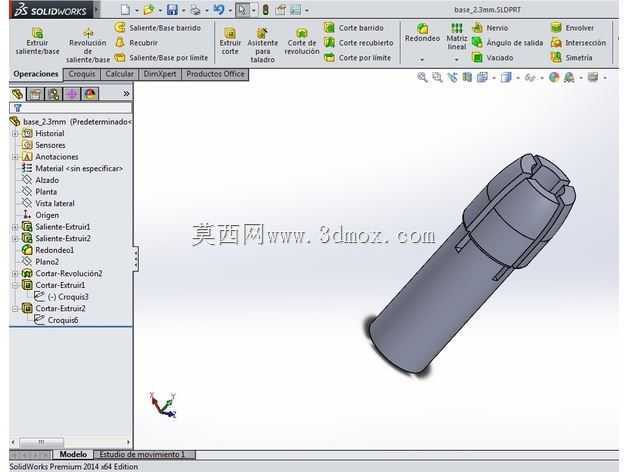

　　在精密微细加工场景中，微型钻头的装夹同轴度直接决定微孔加工的精度与刀具寿命，这款微型心轴正是为解决微小直径钻头装夹定位问题开发的核心配套部件。日常接触的精密电子元器件引脚孔、精密模具排气微孔、医疗器件微细通道加工中，常规钻夹头无法适配直径0.5mm以下的微型钻头，装夹偏心量往往超过0.02mm，加工时钻头极易折断，孔位圆度、同轴度也无法满足工艺要求，这款心轴通过锥面定位与端面压紧结合的结构，可将装夹偏心控制在0.005mm以内，适配直径0.1-1mm范围的微型钻头装夹使用。从结构设计逻辑来看，心轴整体采用阶梯轴构型，靠近装夹端的定位锥面采用莫氏短锥的微缩改型，锥度控制在1:20，既保证钻头装入后的自定心效果，

　　又避免锥度过大导致的拆卸困难；心轴中段设计有直径0.8mm的定位轴肩，安装时轴肩端面与钻夹头定位面完全贴合，可限制轴向窜动，高速旋转时轴向跳动量不超过0.003mm；心轴尾部设计有防滑滚花段，手动更换钻头时可直接捏住尾部完成拆装，无需额外工具，适配频繁换刀的微细加工工位。安装边界方面，心轴总长度控制在12mm，最大外圆直径1.2mm，可直接装入常规高速风磨笔、精密台钻的微小规格夹头内，无需对原有设备进行改装；心轴中心开有直径0.3mm的通孔，加工时可通过设备内部的冷却通道将压缩空气或微量切削油直接输送到钻头切削刃位置，及时带走钻削产生的微细切屑，避免切屑堵塞微孔导致钻头崩断。实际使用场景中，这款心轴除了配套微型钻头完成钻孔作业外，

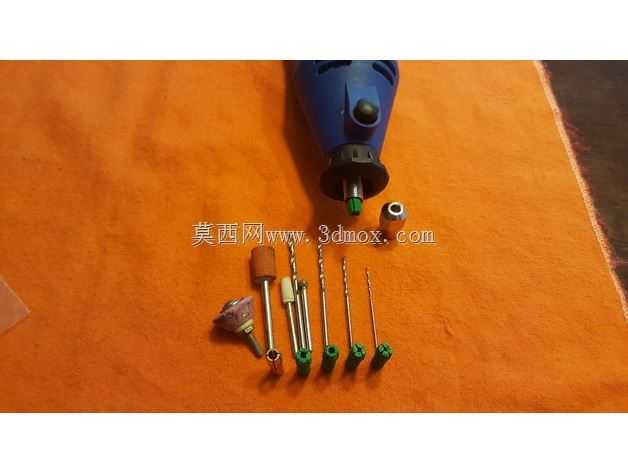

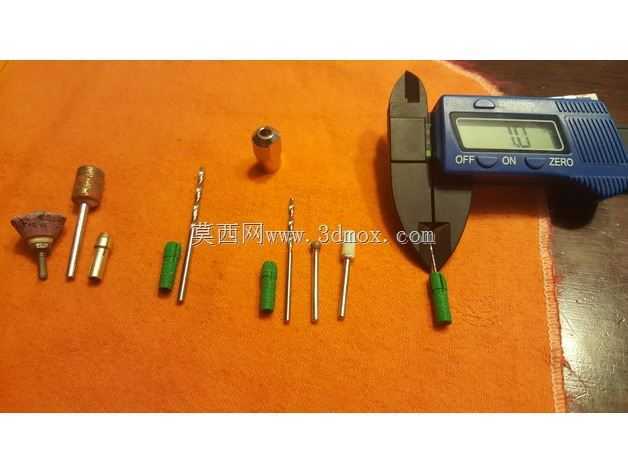

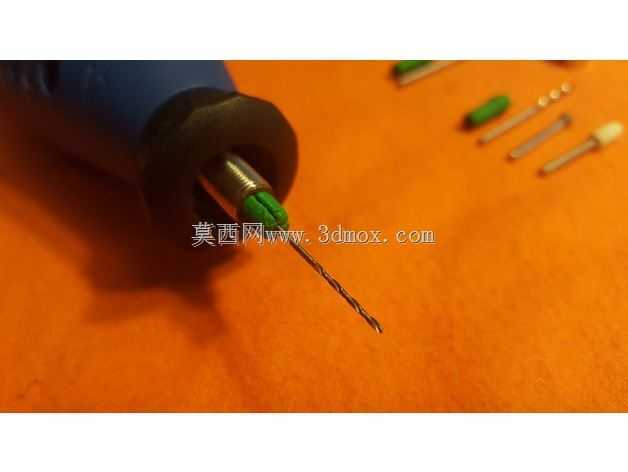

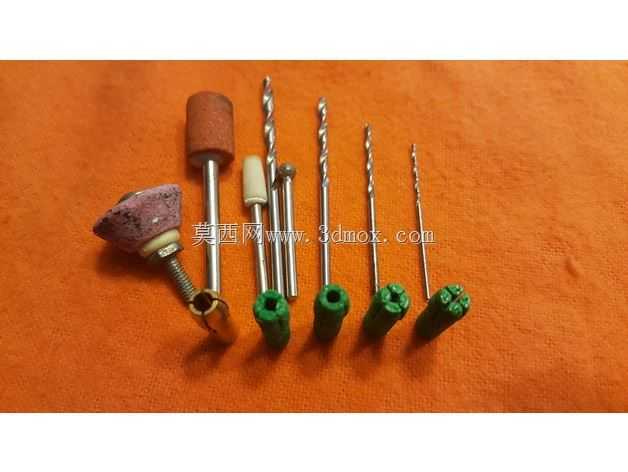

　　还可适配微型打磨头、微型铣刀等回转类小型工具，拓展精密加工设备的使用范围；在钟表零件加工、珠宝微细雕刻、PCB板微孔修复等工位，操作人员可通过更换心轴前端装夹的工具头，快速完成钻、铣、磨工序的切换，无需频繁更换设备夹头，减少工位辅助时间。设计过程中针对心轴的受力特性做了针对性优化，心轴整体采用高速钢材质淬火处理，表面硬度达到HRC62，可承受最高12000转/分钟的旋转转速，钻削0.5mm厚度不锈钢薄板时，心轴的扭转变形量不超过0.001mm，不会因扭矩传递损失导致钻头切削力不足；心轴的装夹内孔与外圆定位面采用一次装夹磨加工完成，保证内孔与外圆的同轴度公差，避免装配后出现偏心振动。从使用维护角度来看，心轴表面做了抛光处理，

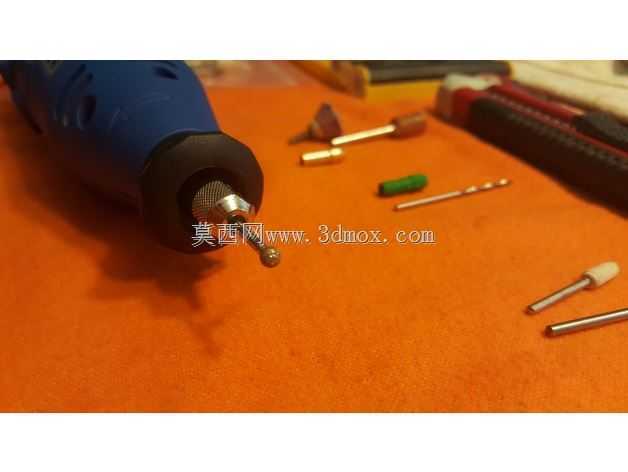

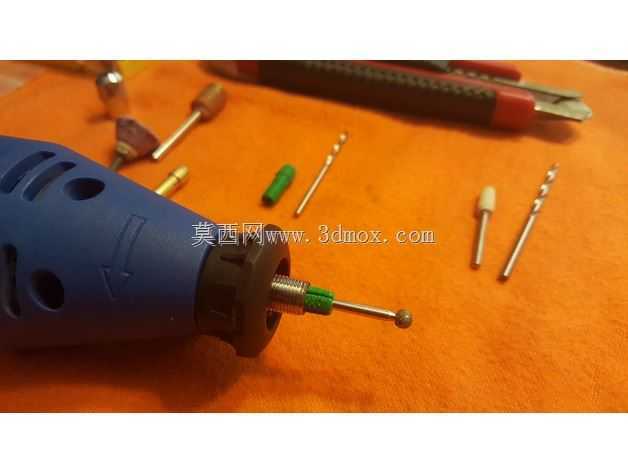

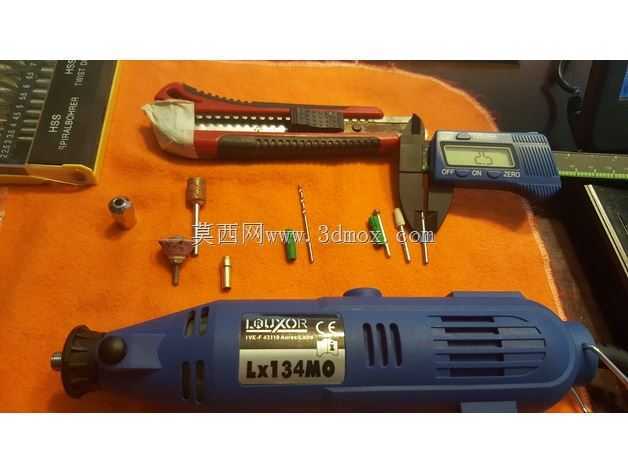

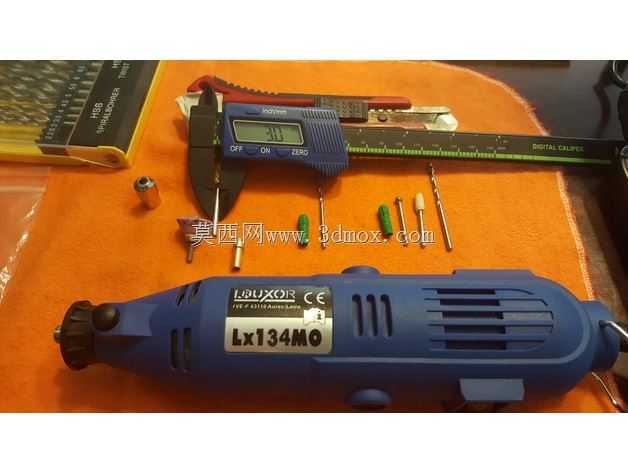

　　粗糙度达到Ra0.8，日常使用中残留的切削液、切屑粉末可直接用无尘布擦拭清理，不会出现污渍附着锈蚀的问题；心轴的定位锥面设计有0.1mm的退让槽，长期使用出现磨损后，可直接通过外圆磨床修磨锥面恢复定位精度，无需整体更换部件，降低精密加工工位的耗材成本。在精密手工作业场景中，这款心轴可搭配手持旋转工具使用，操作人员握持工具时，心轴的细长结构可深入狭窄的加工空间，完成模具型腔内部的微孔加工、边角毛刺去除等作业，弥补大型加工设备无法到达狭小空间的不足；心轴的动平衡等级达到G2.5，高速旋转时不会产生明显的振动，操作人员长时间手持作业也不会出现手部发麻的问题，适合精密手工加工场景的长时间作业需求。
