泰克SC504示波器垂直增益调节旋钮

　　在通用电子测试测量仪器的结构设计中，操作调节部件的人机交互可靠性与结构耐用性，是直接影响设备整机使用体验的核心细节，泰克SC504示波器配套的垂直增益旋钮，正是这类精密调节部件的典型设计案例。这类旋钮的核心应用场景，是台式示波器前端操作面板的垂直通道参数调节工位，作为测试人员操作频率最高的交互部件之一，它承担着垂直通道增益档位切换、连续参数微调的核心功能，操作人员通过旋转旋钮输出的角位移信号，传递给设备内部的电位器或编码器件，最终实现示波器垂直轴电压档位的精准切换，匹配不同幅值输入信号的观测需求。

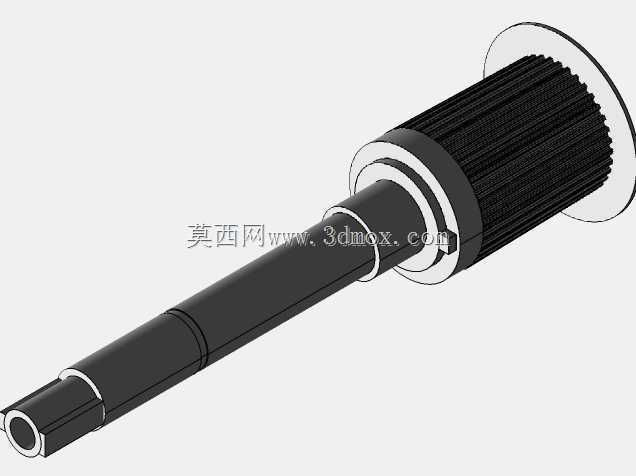

　　从结构设计逻辑来看，该旋钮采用轴身与握持端一体化的结构方案，长轴段的设计首先要满足面板安装的深度边界要求：轴身需要依次穿过面板装饰层、面板安装基板、内部密封隔层，最终与设备内部的编码器件转轴完成同轴对接，因此轴身的直径公差、轴向定位台阶的位置精度都有严格要求，既要保证装配后轴身无径向窜动，也要避免轴向间隙过大导致的操作空程。轴身上设计的多道环形台阶，一方面是作为装配时的轴向定位基准，对应不同层级的安装结构实现快速限位，另一方面也能在轴身与安装孔的配合段形成多道支撑，提升长轴结构的抗弯折能力，毕竟这类高频操作部件在长期使用中，难免会受到操作人员施加的侧向偏载力，足够的轴身强度是保证长期使用不形变、不卡滞的基础。

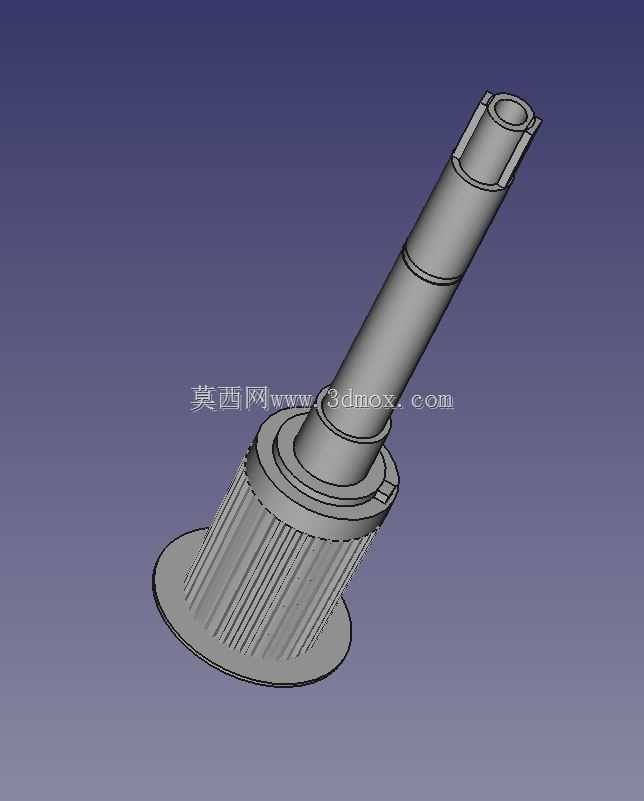

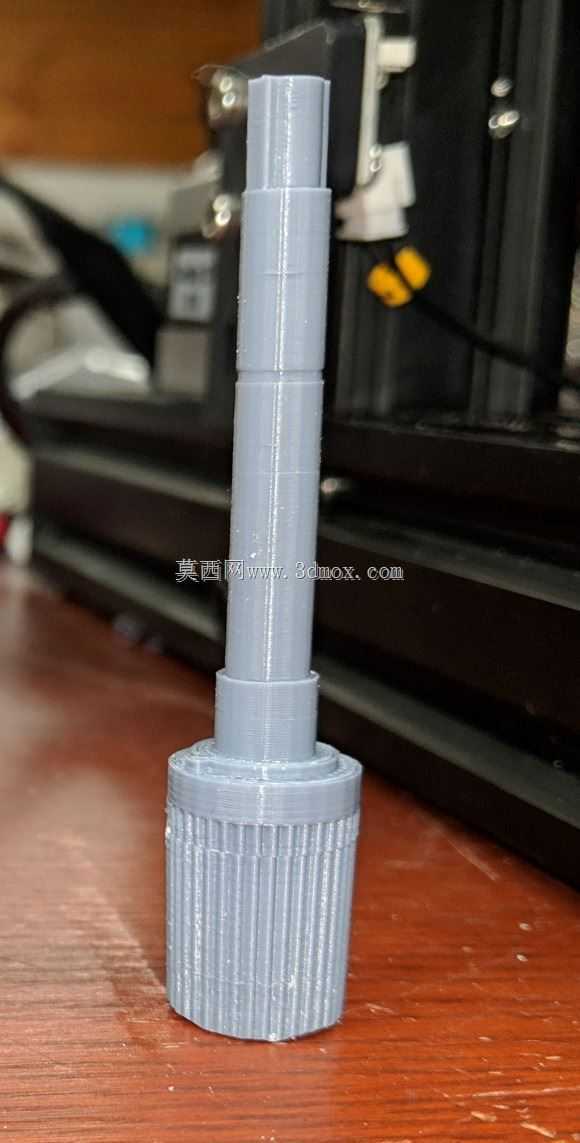

　　考虑到小批量制作或备件替换的加工场景，该结构在设计时充分适配了高密度3D打印的工艺特性：轴身作为核心受力部件，要求打印时采用90%及以上的填充密度，配合最高打印分辨率来保证轴径的尺寸精度与结构强度，避免长期旋转受力后出现轴身断裂、配合间隙变大的问题。旋钮前部的圆盘结构，是专门针对3D打印工艺设计的辅助附着结构——FDM类3D打印过程中，长轴类零件竖直摆放打印时，顶端小直径结构容易出现翘曲、层间结合力不足的问题，前置大直径圆盘能够大幅提升首层及下部结构的打印附着力，保证打印过程中零件不发生位移、翘边，打印完成后可通过车床车削、砂光机打磨等常规机加工方式去除该辅助圆盘，再通过后续的精加工保证配合面的尺寸精度与表面粗糙度。

　　握持端的滚花结构设计，是人机交互层面的关键细节：整圈的直纹滚花能够在操作人员旋转旋钮时提供足够的静摩擦力，即使手部有汗渍或者佩戴薄款无尘手套操作，也不会出现打滑现象，保证参数调节的精准度，不会因为摩擦力不足导致调节过量或者调节不到位的情况。滚花的齿深、齿距都经过适配设计，既不会因为齿纹过深导致握持硌手，也不会因为齿纹过浅失去防滑效果。旋钮底部的法兰盘结构，一方面作为操作时的轴向限位面，与面板表面形成均匀的面接触，避免旋钮旋转时出现单边倾斜蹭到面板的问题，另一方面也能遮挡面板上的安装孔缝隙，起到一定的防尘作用，减少环境中的灰尘、杂物通过安装缝隙进入设备内部，提升设备内部电路与器件的运行可靠性。

　　在安装配合边界上，该旋钮的轴端采用与编码器件转轴匹配的扁位结构，装配时无需额外的粘接或者紧固件，直接将轴端的扁位对准编码转轴的对应槽位推入即可完成周向固定，保证旋钮旋转时与编码转轴无相对滑动，角位移传递无空程。轴身的长度设计预留了足够的调节余量，即使面板存在一定的厚度公差，或者内部编码器件的安装位置存在小幅偏差，也能保证旋钮装配到位后既不会出现轴向顶死导致旋转卡滞，也不会因为插入深度不足导致使用过程中旋钮脱落。另外，该结构的设计预留了刻度盘的安装接口，后续可通过额外的加工工序在旋钮对应位置装配刻度标识盘，方便操作人员直观识别当前的增益档位位置，进一步提升操作的便捷性。这类精密仪器调节部件的设计，看似结构简单，实则每一处尺寸、每一个结构特征都围绕长期使用的可靠性、操作的便捷性、加工的适配性展开，没有多余的冗余结构，每一处细节都对应实际使用中的具体需求，是小型机械功能部件设计中实用性优先的典型体现。
