集成识别模块的步进驱动自动开门装置

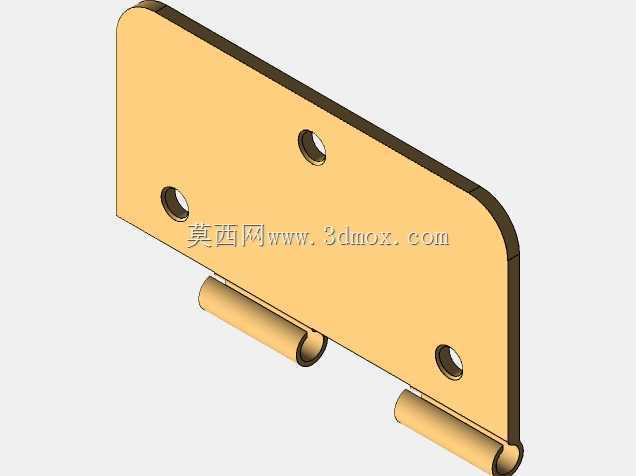

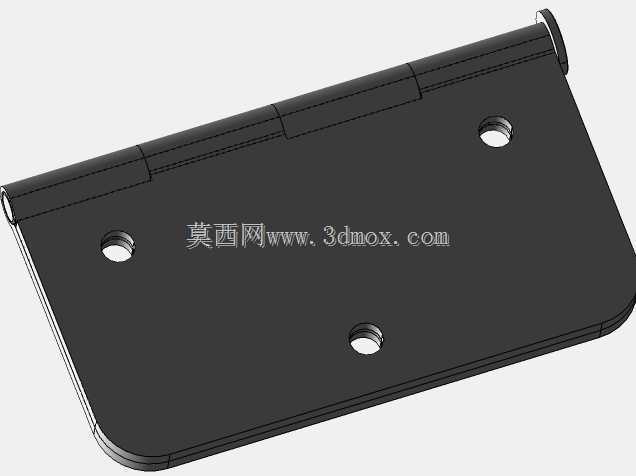

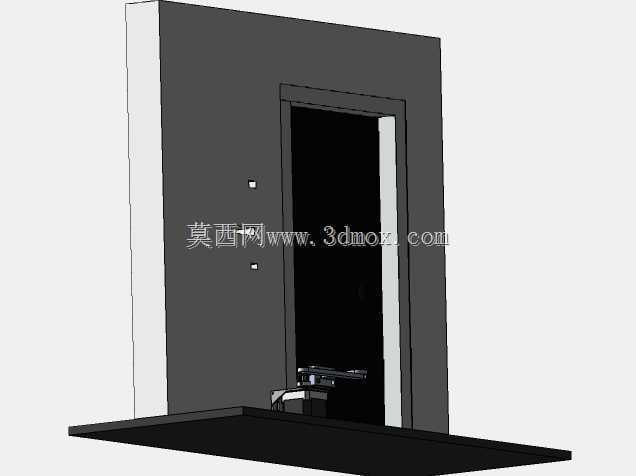

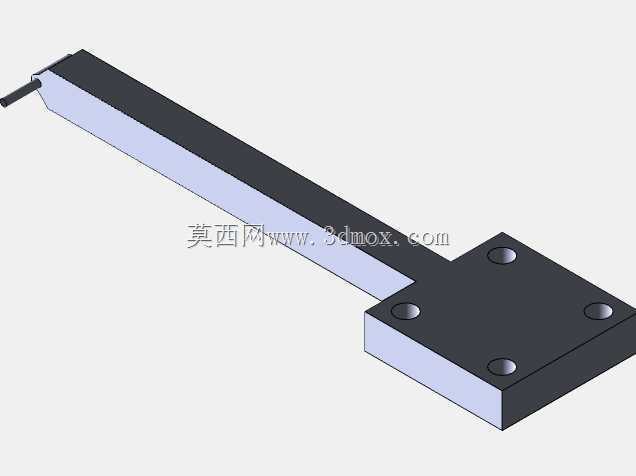

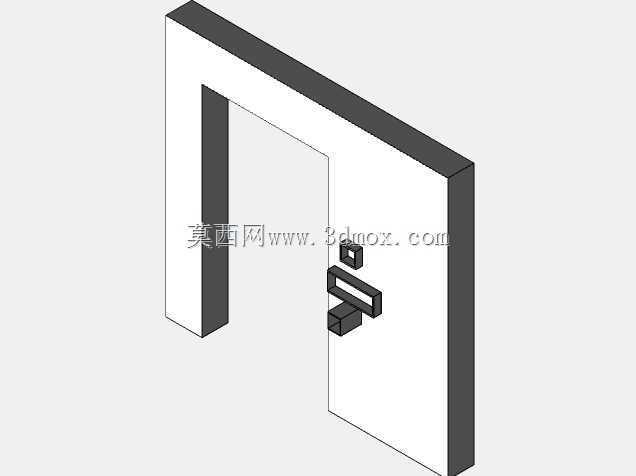

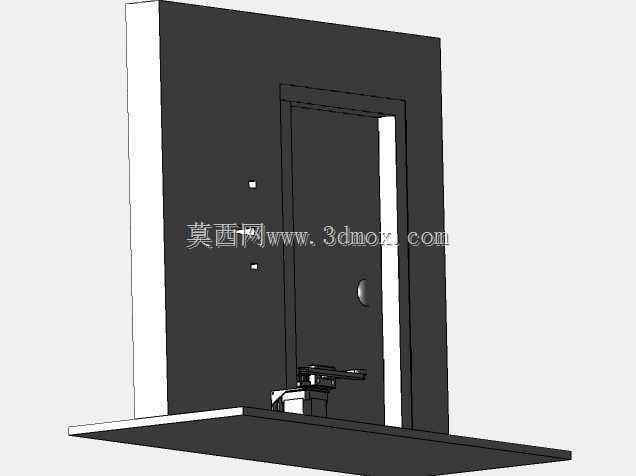

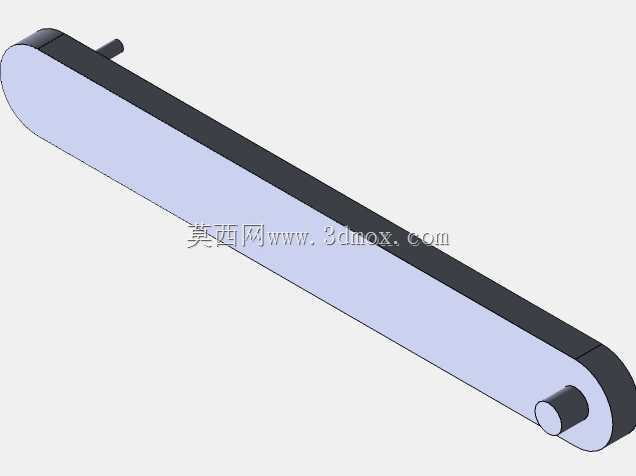

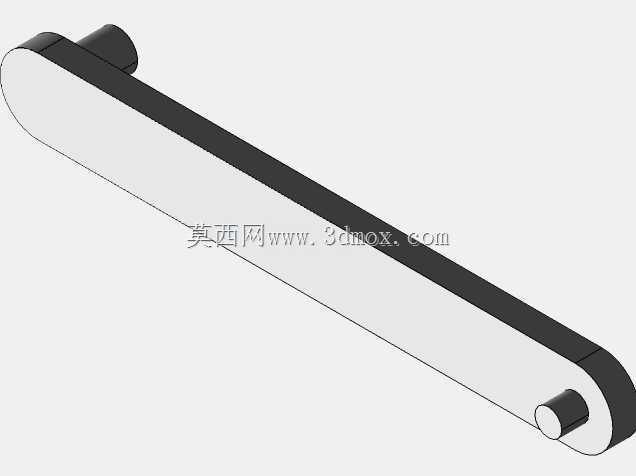

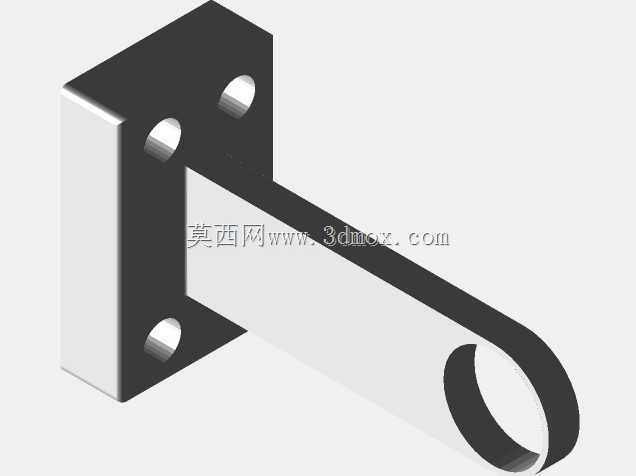

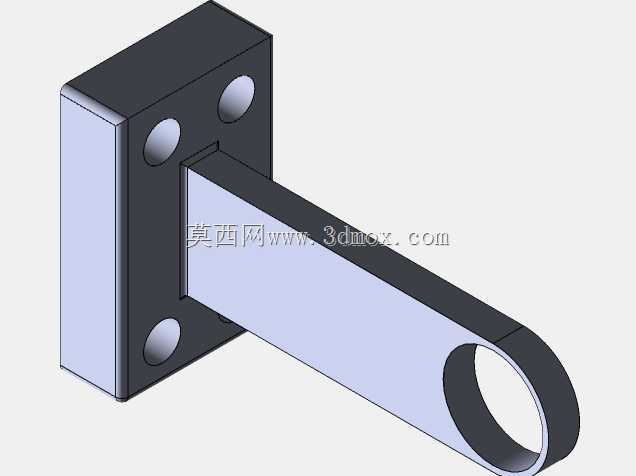

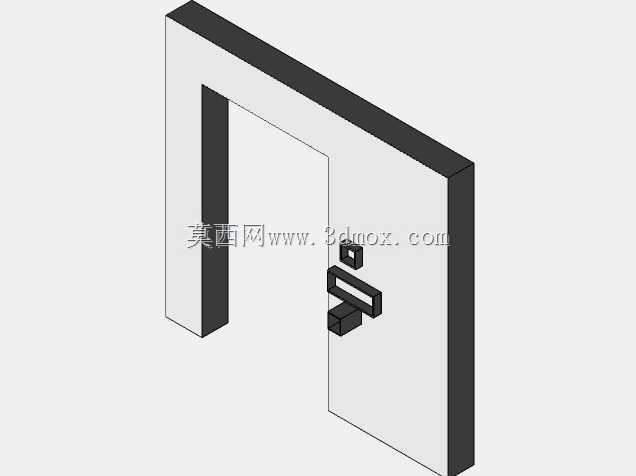

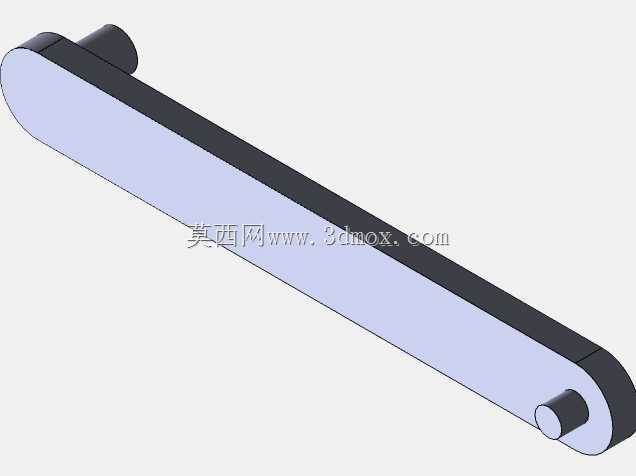

　　这套门控驱动装置的设计初衷，是解决传统门禁系统执行端与识别端分离、安装布线繁琐的痛点，在商用办公区、涉密机房、高端住宅入户、无人值守仓储通道这类场景中，整套装置可直接在现有门扇基础上加装，无需对原有门体结构做大规模拆改。从结构布局来看，驱动模组采用侧装悬臂式布置，步进电机通过减速齿轮组连接摆臂传动结构，摆臂末端与门扇侧边的固定支座铰接，整套动力组件的安装基座贴合门洞侧边的墙体立面设置，安装时仅需在墙体对应位置打四个膨胀螺栓固定基座，再将摆臂与门扇连接件锁紧即可完成主体装配，安装边界预留了距门扇侧边120mm、距门洞顶部200mm的操作空间，适配厚度40-80mm的平开式门扇，门扇最大承重可达120kg，完全覆盖常规商用、

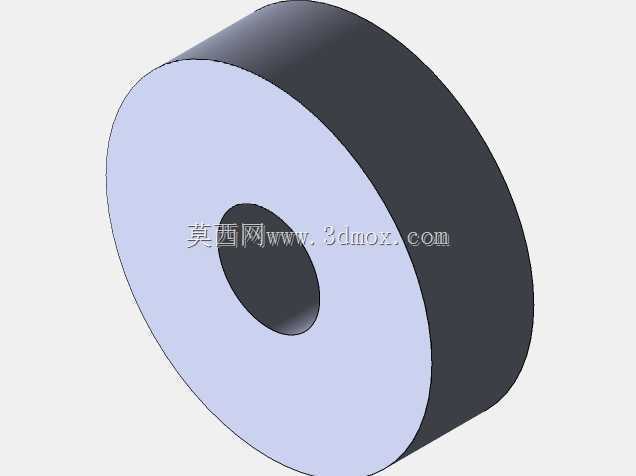

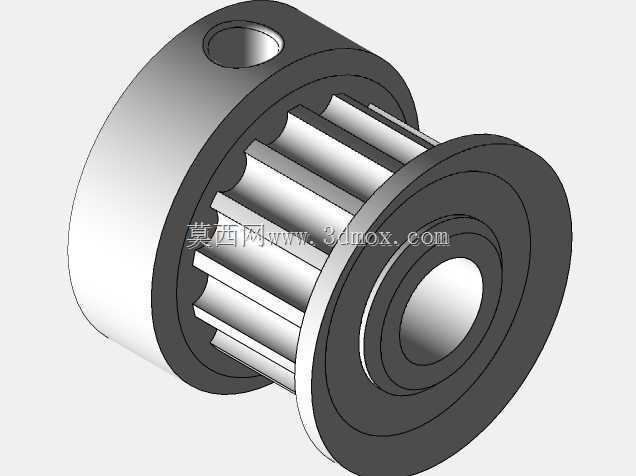

　　民用平开门的承重需求。功能层面，装置集成了指纹采集模块、高清摄像头模组与LCD交互显示屏，三个识别交互模块全部集成在驱动基座的外侧面板上，人员靠近时首先触发红外感应唤醒装置，LCD屏亮起显示操作指引，可选择指纹验证、人脸抓拍核验两种通行验证方式，验证通过后步进电机按照预设的转速曲线驱动摆臂转动，带动门扇平稳开启，门扇开启角度可通过参数设置在70度到110度之间自由调整，开门到位后保持设定时长的延时，再自动驱动门扇复位关闭，关门过程中遇到阻力会自动触发反转防夹逻辑，避免夹碰通行人员或物品。设计过程中重点考量了传动结构的可靠性，齿轮组采用消隙设计，正反转切换时无明显回程间隙，摆臂的铰接点设置了自润滑铜套，长期往复转动无需频繁加注润滑脂，

　　电机尾部集成了增量式编码器，可实时反馈门扇的转动角度，避免出现过冲、卡滞导致的电机堵转问题。布线方面，整套装置仅需接入一路220V市电即可工作，识别模块与驱动模块之间采用内部排线连接，无需额外布设识别端到控制端的信号线，大幅降低了现场施工的布线难度。针对不同的安装场景，装置的控制逻辑预留了自定义接口，可外接门禁开关、消防联动信号，遇到消防告警信号时装置会自动保持开门状态，满足消防通道的强制要求。从结构细节来看，基座外壳采用冷轧钢板喷塑工艺，防护等级达到IP54，可适应楼道、半户外门厅这类存在一定粉尘、溅水的使用环境，LCD屏表面覆盖了钢化玻璃防护层，避免日常使用中被磕碰划伤，指纹采集模块采用耐磨电容式采集头，

　　可耐受百万次以上的触摸按压，摄像头模组带有红外补光灯，暗光环境下也可清晰抓拍通行人员画面。整套装置的传动行程做了软限位与机械限位双重保护，即使电子限位出现故障，机械限位块也会挡住摆臂的超程转动，避免传动结构或门扇被硬顶损坏，电机的驱动板带有过流、过温保护，长时间连续运行或者出现卡滞时会自动切断电机供电，同时输出故障提示信号。不同于传统的地弹簧、闭门器结构，这套步进驱动的开门装置可精准控制门扇的开关速度，开门起始阶段缓慢加速，到位前缓慢减速，开关门过程无明显撞击声，运行噪音控制在45分贝以内，不会对周边办公、居住环境造成噪音干扰。安装时可根据门扇的开向调整摆臂的安装方向，左开、右开门扇无需更换额外配件，仅需调整电机的转动方向参数即可适配，大幅降低了备货与安装的适配成本。
