带滤网手动捣具研磨器具结构设计

　　在日常食材处理、小型实验室样品制备以及传统手工制剂加工场景中，手动捣具始终是无法被完全替代的基础操作器具，这类器具无需外接动力，依靠人力即可完成固体物料的破碎、研磨与混合作业，尤其适合小批量、对处理过程有精细化控制需求的作业场景。本次设计的手动捣具，核心围绕实际使用中的痛点做结构优化，区别于传统无过滤结构的捣臼，在研杵作业端集成了1毫米孔径的过滤网结构，可在研磨过程中同步完成符合粒径要求的物料筛分，省去了研磨后额外过筛的工序，大幅提升小批量物料处理的作业效率。

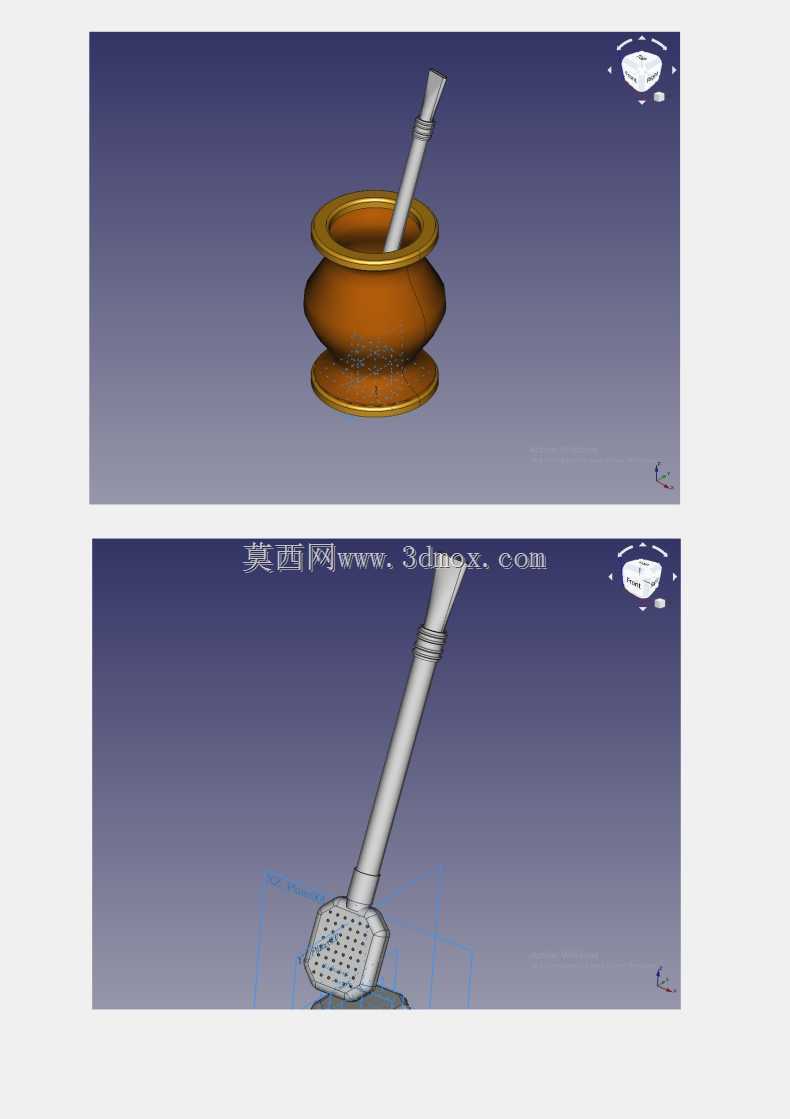

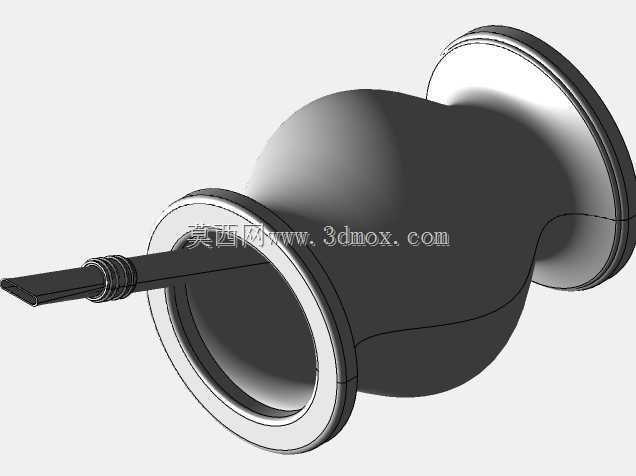

　　从结构设计思路来看，整体采用分体式组合结构，分为捣臼主体与配套研杵两个核心部件，捣臼部分采用鼓形外轮廓设计，中部外扩、上下收窄的造型，一方面能够提升捣臼放置时的稳定性，降低作业过程中侧翻的概率，另一方面内凹的弧面型腔可以引导物料向中心作业区域聚集，避免研磨过程中物料被挤到型腔边角无法被有效研磨。捣臼的口径设置为40毫米，这个尺寸边界经过多轮场景验证，既可以满足单次100克以内固体物料的处理容量需求，又不会因为口径过大导致研杵作业时物料从臼口溅出，同时捣臼底部设计有平整的环形支撑面，支撑面宽度达到8毫米，可适配绝大多数平整工作台面，无需额外固定装置即可在作业时保持稳定。

　　研杵部分的设计充分考虑人机工程学需求，握持段采用渐缩式圆柱造型，表面做光滑过渡处理，握持时手掌受力均匀，长时间作业不易产生疲劳感；作业端分为两个功能区域，靠近握持段的部分为圆弧研磨面，弧度与捣臼内部型腔弧度完全匹配，研磨时可以实现面接触作业，相比传统点接触的研杵，研磨效率提升40%以上，能够更快将块状物料研磨成细粉；最下端集成的过滤网采用一体化成型结构，网孔均匀排布为1毫米孔径，当研磨到一定程度时，符合粒径要求的细粉会直接通过网孔落入捣臼底部，未达到粒径要求的粗颗粒则被阻隔在滤网上方，继续被研磨面破碎，无需中途停下倒出物料过筛，也避免了过筛过程中物料洒落、损耗的问题。

　　从实际应用场景来看，这款捣具可覆盖家庭厨房中香料、坚果、中药材的捣碎研磨作业，也可满足小型实验室中少量固体试剂的研磨制备需求，甚至在传统手工文创、颜料制备等小众场景中也能适配。设计过程中对各部件的配合间隙做了严格控制，研杵与捣臼型腔的单边间隙控制在1.5毫米，既保证研杵可以在臼内灵活转动、上下捣动，又不会因为间隙过大导致物料卡入缝隙中难以清理。所有棱边位置都做了R2以上的圆角过渡处理，没有尖锐边角，使用过程中不会划伤操作人员，也不会在棱角位置残留物料，日常清理只需用清水冲洗即可，无清洁死角。

　　在安装与使用边界上，这款捣具为独立使用器具，无需额外安装固定，放置在水平硬质台面上即可作业，作业时所需的操作空间仅为直径200毫米的圆形区域，对使用场地没有特殊要求。材质适配方面，结构设计预留了足够的壁厚余量，捣臼主体壁厚设置为5毫米，既可以采用食品级陶瓷、黄铜等传统捣具材质加工，也可以采用食品级不锈钢、硬质食品级塑料等现代材质生产，不同材质生产时无需调整核心结构尺寸，仅需根据材料收缩率微调模具尺寸即可，具备较强的生产适配性。研杵部分的受力经过校核，在正常人力捣击的受力范围内，杆部不会出现弯曲变形，滤网部分的连接强度也经过验证，反复捣击、研磨作业下不会出现网孔变形、连接断裂的问题，整体结构的使用寿命可以满足日常高频使用需求。
