风光互补街道照明路灯结构设计

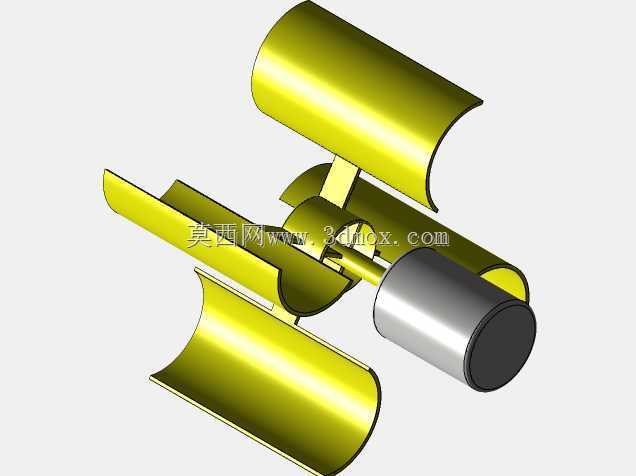

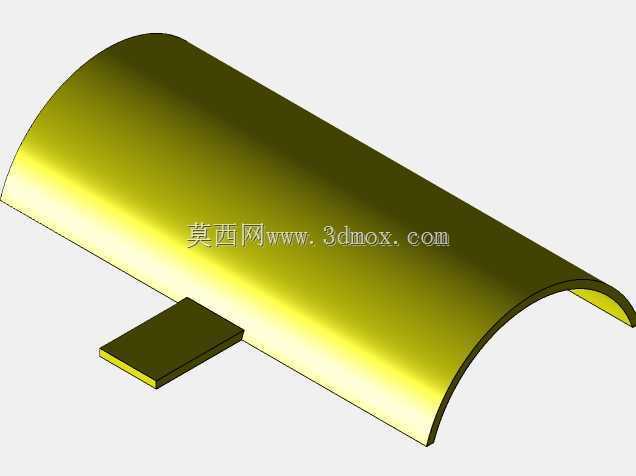

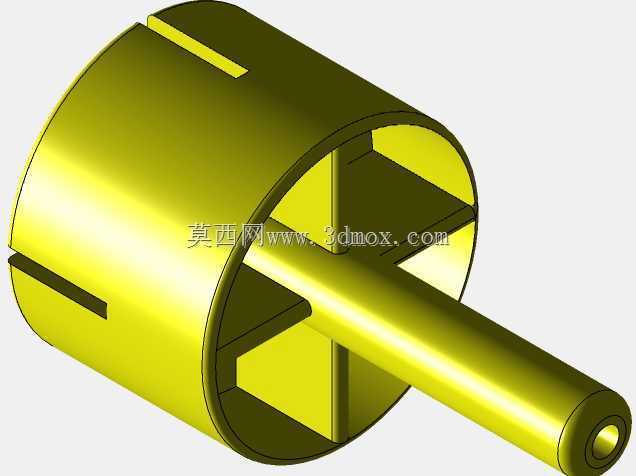

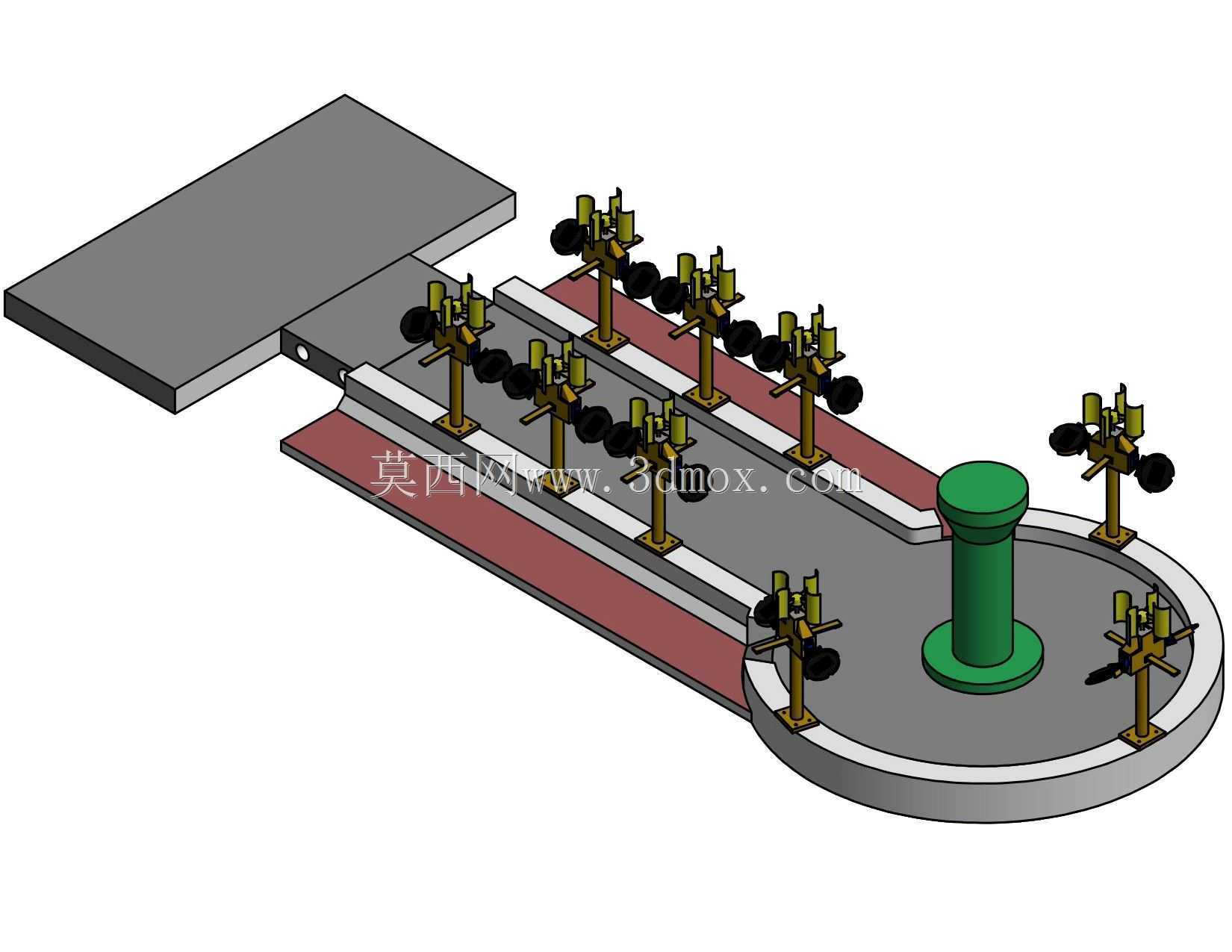

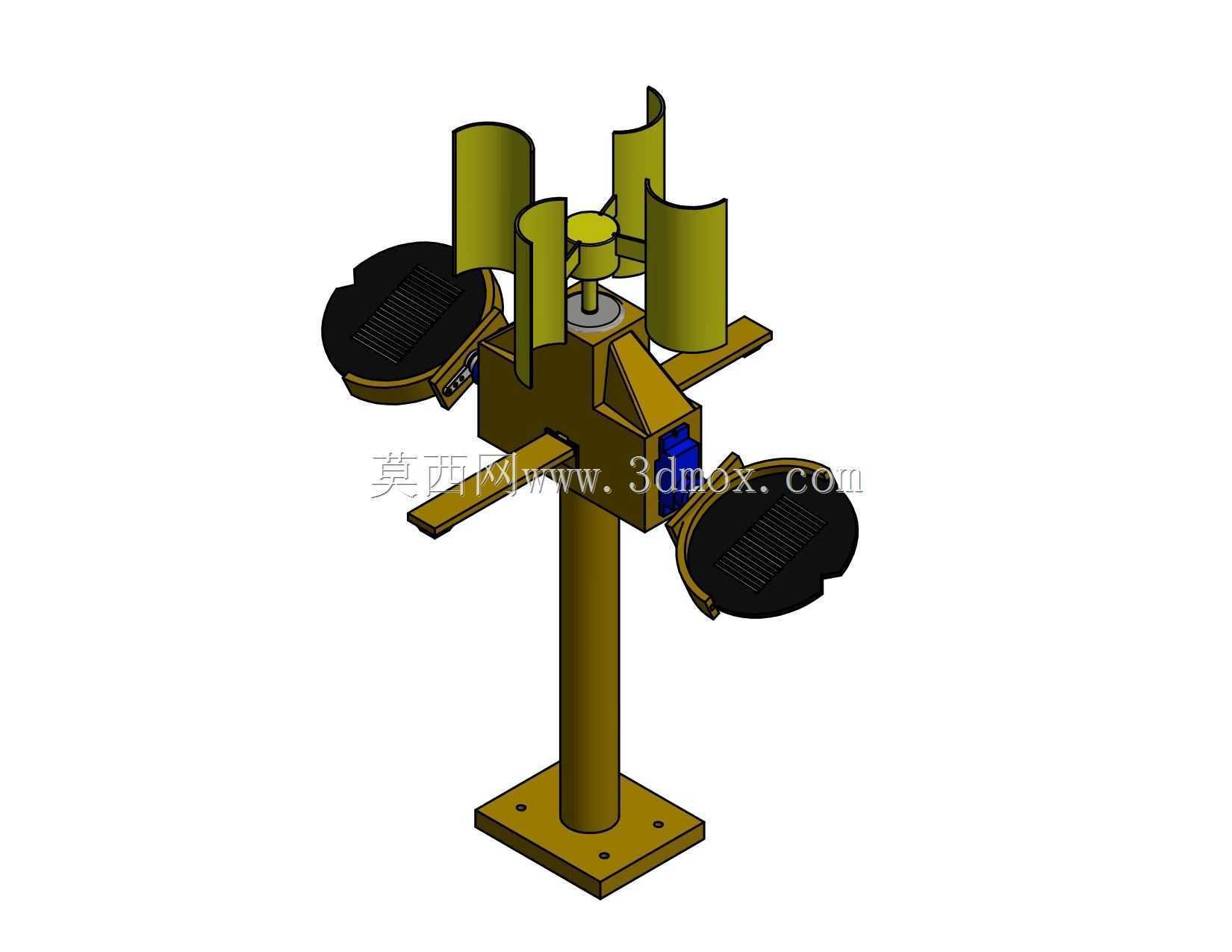

　　这款风光互补路灯的结构设计，核心围绕城郊支路、乡村干道、景区步道这类电网铺设成本高、照明供电稳定性不足的户外场景打造，区别于常规市电路灯，整套设备完全依托太阳能、风能两类可再生能源完成电能自给，不需要额外开挖路面铺设供电线缆，也无需承担长期的市电消耗成本，适配年平均风速不低于2m/s、年日照时长超1200小时的区域使用。从功能布局来看，设备顶部设置垂直轴风轮结构，相比水平轴风机，这类风轮不需要对风向做主动调整，不管是哪个方向来的自然风都能驱动叶轮转动发电，对于街道旁风向紊乱、建筑遮挡导致气流多变的环境适配性更强，风轮下方的回转支撑结构做了密封处理，避免户外扬尘、雨水侵入转动副造成卡滞，长期免维护周期能达到5年以上。

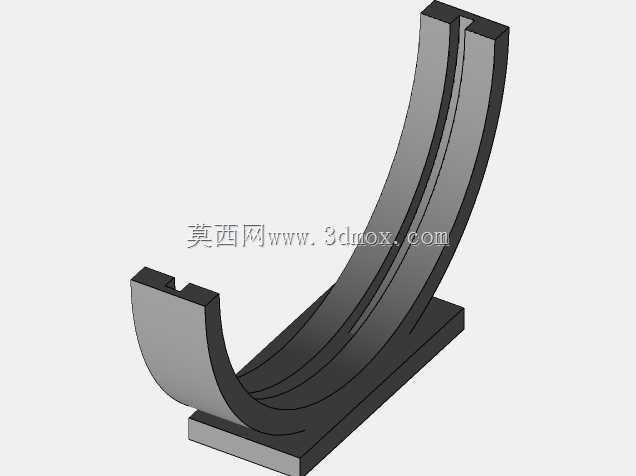

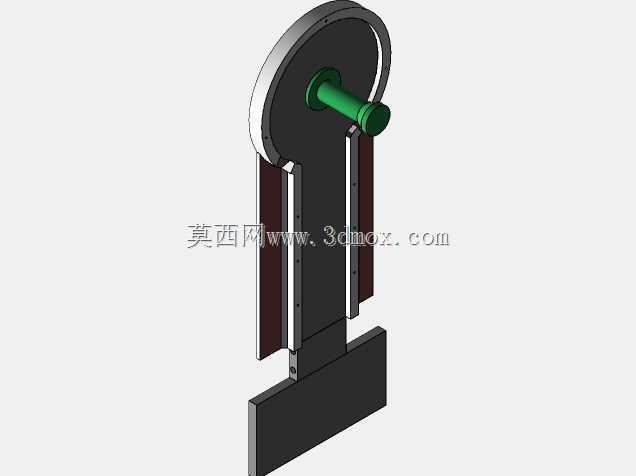

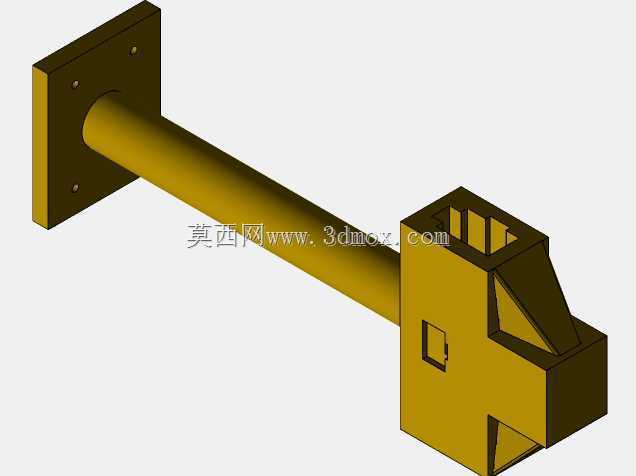

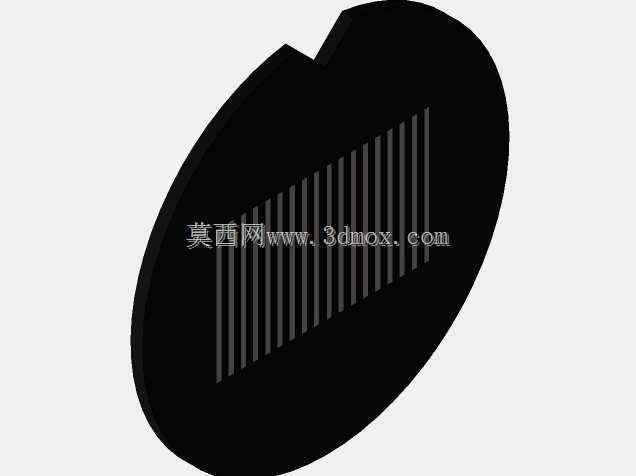

　　风轮周边对称布置三块可调整倾角的太阳能光伏板，安装支架预留了角度调节腰型孔，可根据项目所在地的纬度调整光伏板的倾斜角度，最大化接收太阳辐射能，光伏板边框采用铝合金型材折弯成型，边缘做了导水倒角，雨天积水可顺着斜面快速排走，减少积灰、积水对光伏板发电效率的影响。灯杆主体采用等径圆管结构，底部搭配方形安装法兰盘，法兰上预留四个地脚螺栓安装孔，安装时需要匹配预制的混凝土基础，基础预埋螺栓的孔位公差控制在±2mm以内，保证灯杆安装后的垂直度偏差不超过杆高的千分之三，避免大风天气下出现杆体晃动。灯杆中部集成了储能电池与控制模块的安装舱，舱门做了防水胶条密封，防护等级达到IP65，可应对暴雨、扬尘等户外恶劣天气，控制模块内置充放电保护逻辑，

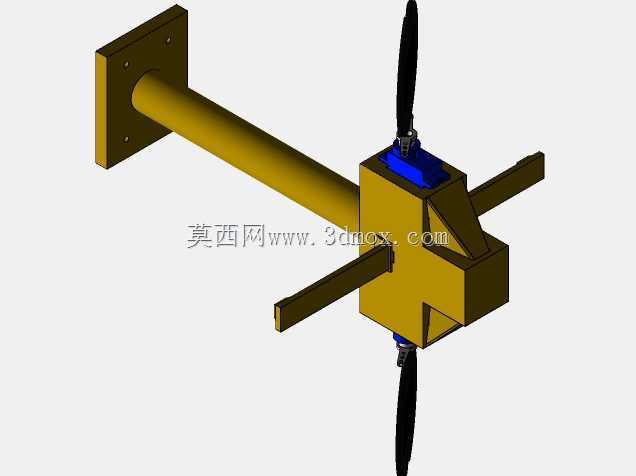

　　风能、太阳能发出的电能经过整流稳压后存入储能电池，夜间光线不足时自动接通照明回路点亮灯具，同时具备过充、过放、过流保护功能，避免电池异常损坏。整套设备的外形尺寸控制上，灯杆总高度适配6米以下的街道照明需求，风轮旋转直径不超过0.8米，光伏板展开后的最大外轮廓直径不超过1.2米，安装时不会侵入道路的行车限界，也不会对行道树的正常生长造成干扰。设计过程中重点做了风载荷校核，按照沿海地区12级台风的风压参数做结构强度验算，灯杆壁厚、法兰厚度、支架连接螺栓的选型都预留了足够的安全余量，避免极端天气下结构变形、断裂。照明灯具采用侧装结构，照射角度可根据路面宽度做俯仰调整，保证路面的平均照度符合城市道路照明设计标准的要求，

　　不会出现局部暗区或者光线直射行人眼部造成眩光的问题。相比单一太阳能供电的路灯，这套风光互补结构在连续阴雨天气下，可依靠风能持续补充电能，不会出现连续3天以上阴雨就无法点亮的问题，供电稳定性提升40%以上，适合在风力资源相对丰富的郊野区域推广使用。
