3M呼吸防护系统配套转接适配器结构

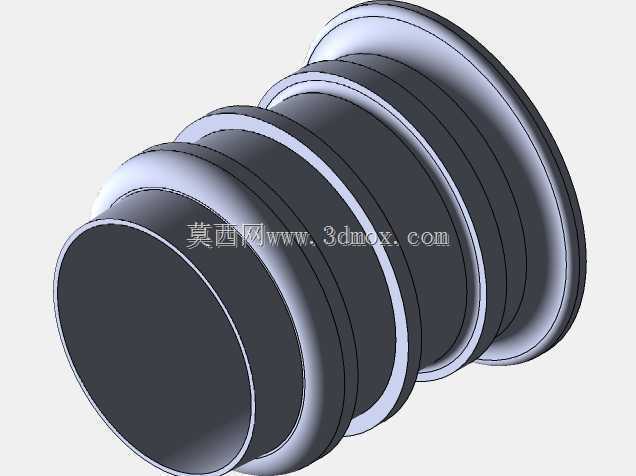

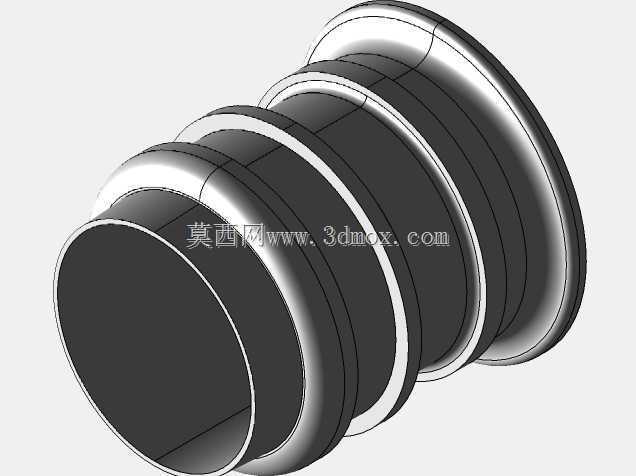

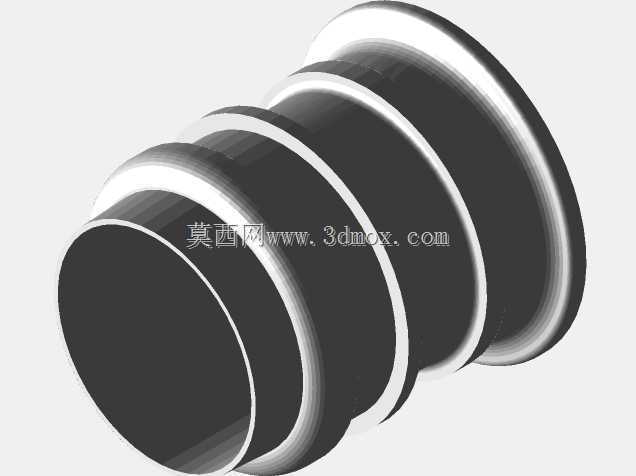

　　在呼吸防护装备的实际运维场景中，不少存量的动力送风过滤式呼吸器存在配件停产、接口不兼容的问题，尤其是早年投放的3M Versaflo PAPR TR-300系列送风主机，配套的BE-12B-50头盖停产之后，很多在用设备因为接口匹配问题无法继续使用，既造成了存量资产的闲置，也给一线作业的呼吸防护保障带来了缺口。这款转接适配器的设计初衷，就是解决停产头盖与现役送风主机的接口匹配问题，同时适配3M BT-30系列软质呼吸软管，让存量设备能够重新投入使用，降低防护装备的替换成本。从结构设计来看，这款适配器采用多阶阶梯式外轮廓结构，不同直径的环形凸台分别对应两端不同规格的插接接口，靠近较粗端的凸台尺寸匹配BE-12B-50头盖的连接端口，

　　阶梯过渡段做了圆弧倒角处理，避免插接时刮损头盖的软质密封边，较细端的多道环形凸棱则是为了匹配BT-30软管的内壁，凸棱的外径略大于软管内径，插接后依靠橡胶软管的自身弹性抱紧凸棱，形成可靠的径向密封，不需要额外加装卡箍或者密封胶就能满足呼吸防护系统的气密性要求。设计过程中重点优化了接口的公差配合区间，相比原厂配件的公差带做了针对性调整，适配更多桌面级3D打印设备的成型精度，不管是FDM工艺打印的PLA、TPU材质零件，还是光固化工艺打印的树脂零件，都能在不做二次打磨的情况下实现顺畅插接，同时保证足够的连接摩擦力，避免作业过程中因为头部转动、管路拉扯出现接口脱落的问题。从安装边界来看，适配器整体为同轴回转体结构，

　　最大外径处的尺寸与原停产配件的对接端尺寸完全一致，轴向长度控制在合理区间，安装后不会突出头盖连接面过多，不会干扰头盖与面部的密封贴合，也不会因为管路重心偏移给佩戴者的颈部增加额外负担。内壁做了等径光滑通孔设计，通孔的通径与原配件的气流通道完全一致，不会因为增加转接件缩小气流过流面积，避免送风阻力上升影响主机的送风效率，保证佩戴时的呼吸顺畅度。在实际应用场景中，这款适配器除了适配医疗场景下的呼吸防护装备使用，也能满足工业PPE场景下的动力送风呼吸器改装需求，不管是消杀作业、粉尘作业环境下的旧设备复用，还是应急防护物资的快速改装，都可以通过3D打印快速制作该配件，解决应急场景下的配件缺口。设计时没有设置多余的卡扣或者外置定位结构，

　　整个零件无侧孔、无倒扣结构，打印时不需要添加支撑结构，打印完成后只需要去除底部的打印层纹就可以直接使用，降低了零件的制作门槛，哪怕是没有专业机加工条件的现场保障点，也能快速制作出可用的配件。两端接口的插接深度经过反复验证，头盖端的插接深度刚好匹配头盖连接端的密封段长度，软管端的插接深度覆盖三道环形凸棱，既保证足够的连接强度，也不会因为插接过深导致管路弯折影响气流通畅。外表面的环形凸棱边缘都做了小圆角处理，避免长期使用过程中凸棱切割软质管路和头盖的密封材料，延长配套耗材的使用寿命。整个零件的同轴度公差控制在0.1mm以内，安装后管路与头盖保持同轴，不会出现偏心导致的密封不均、漏气问题，在呼吸防护系统的额定风压下，接口处的泄漏率满足相关防护标准的要求，不会因为转接导致防护等级下降。
