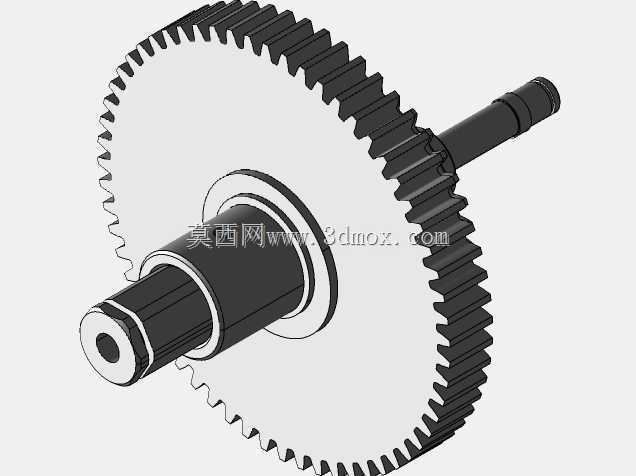

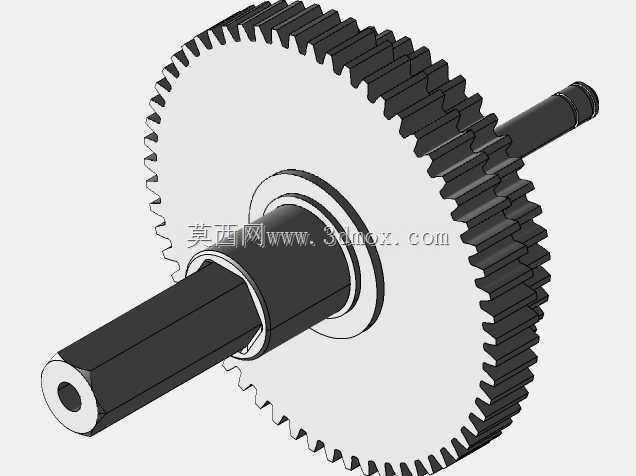

FRC赛事用带轴双联圆柱齿轮传动组件

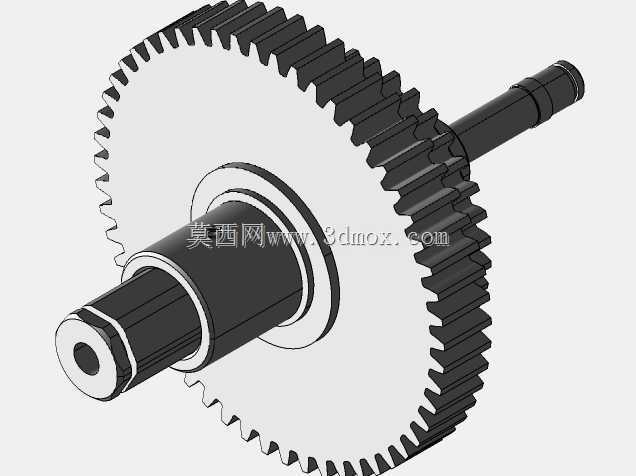

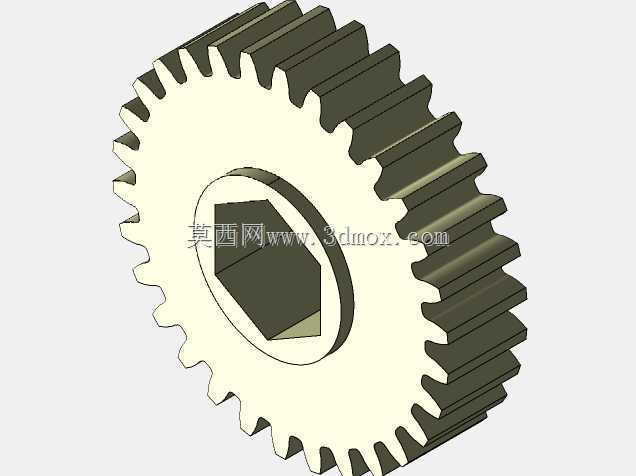

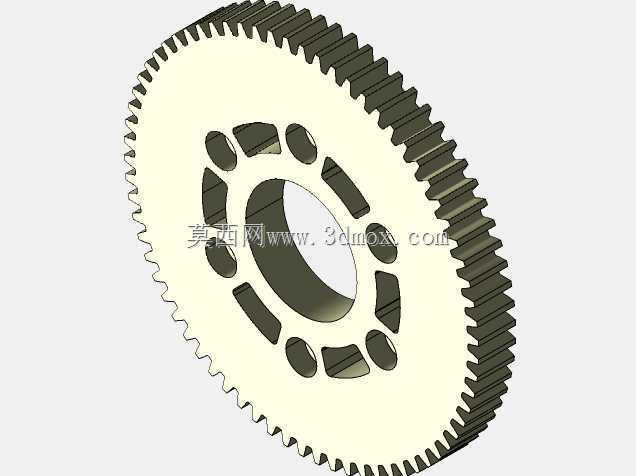

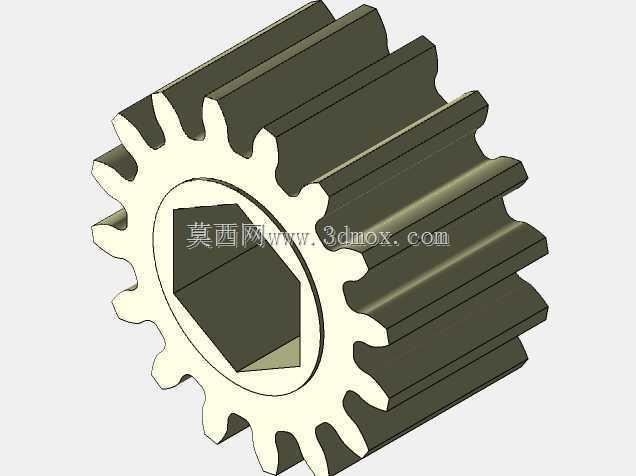

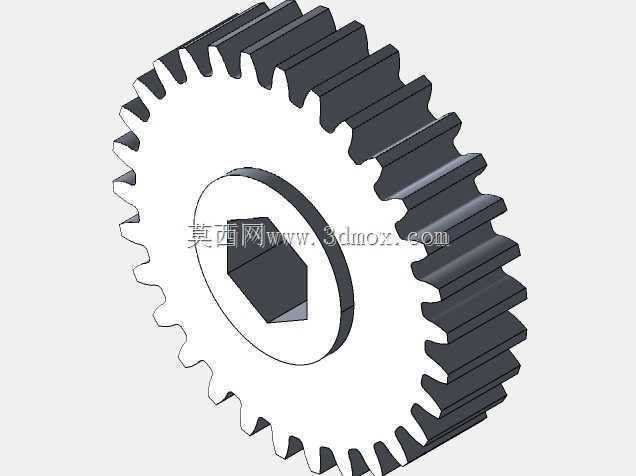

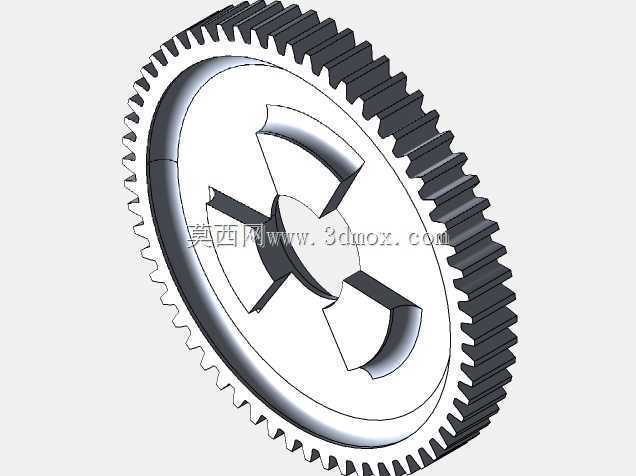

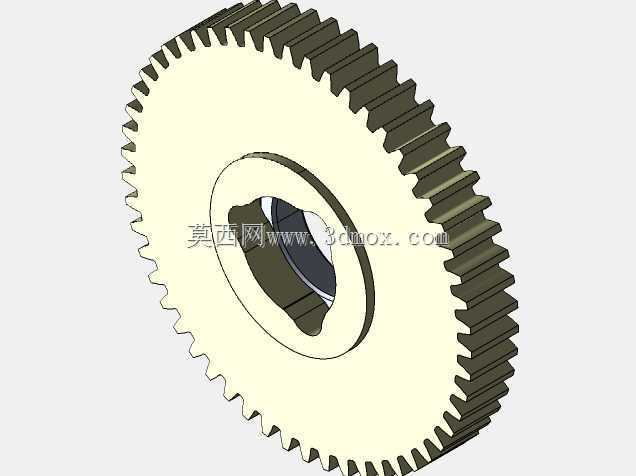

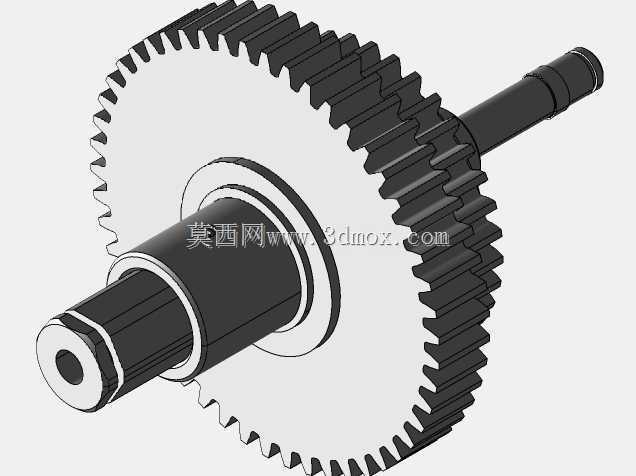

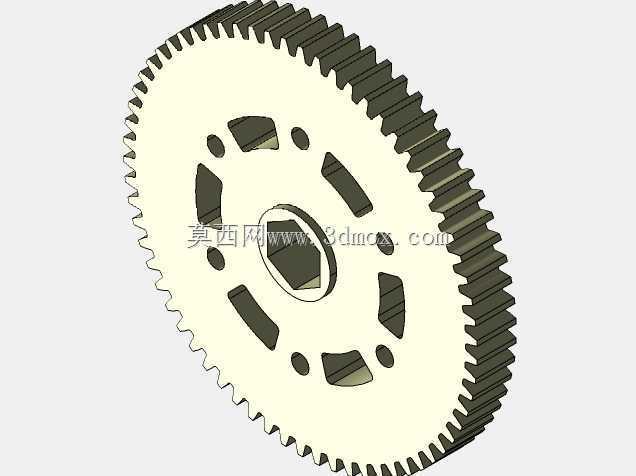

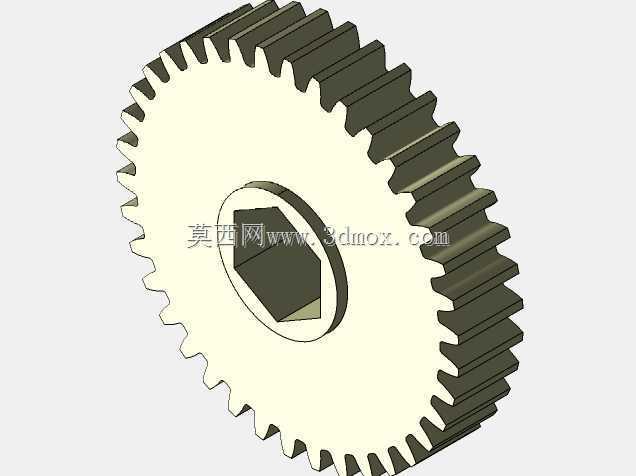

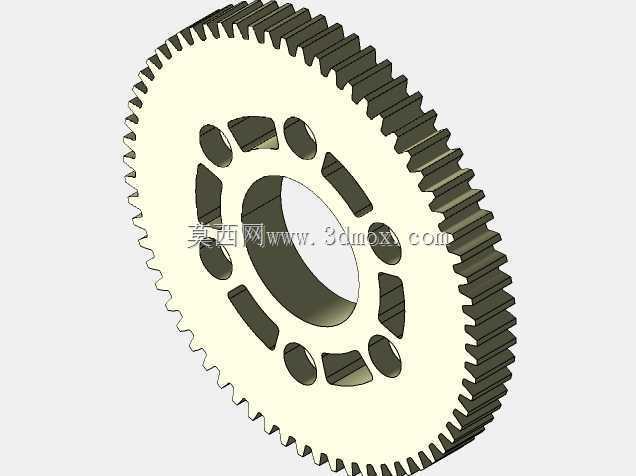

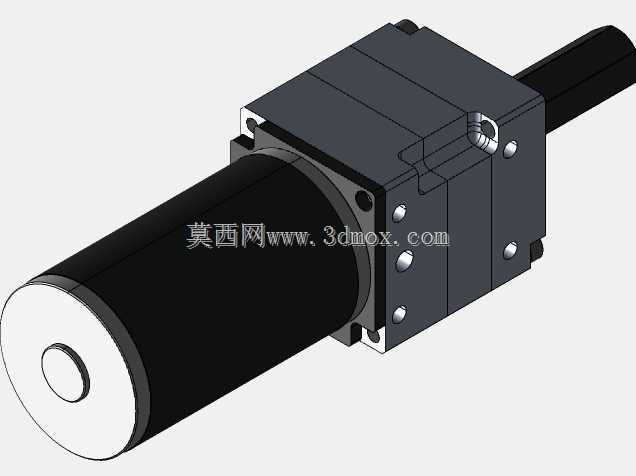

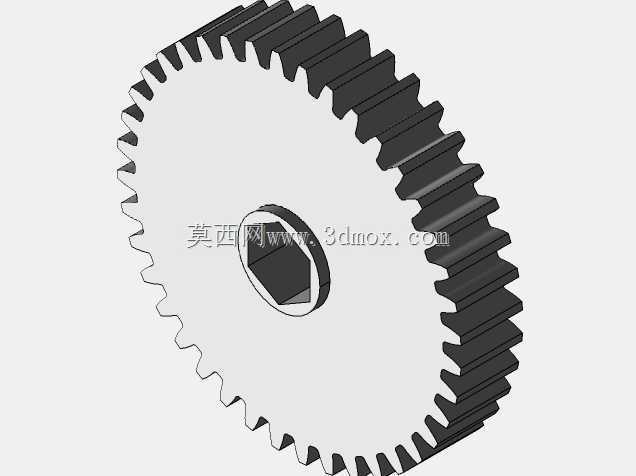

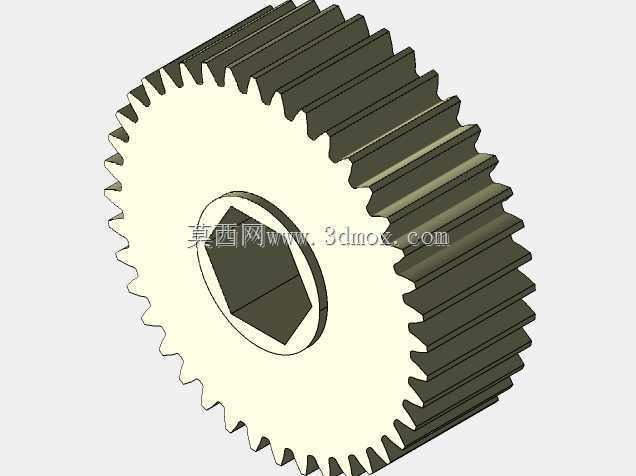

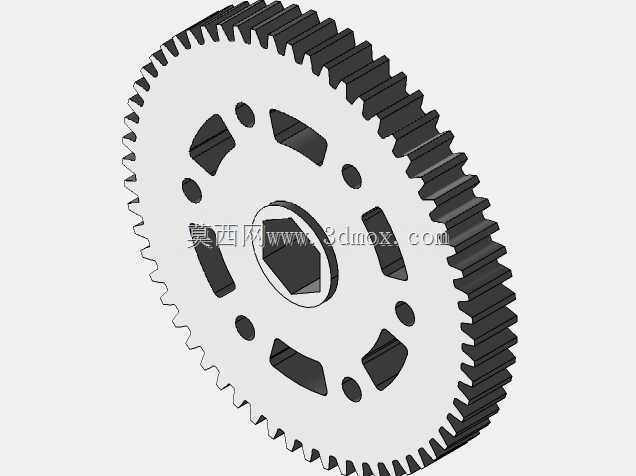

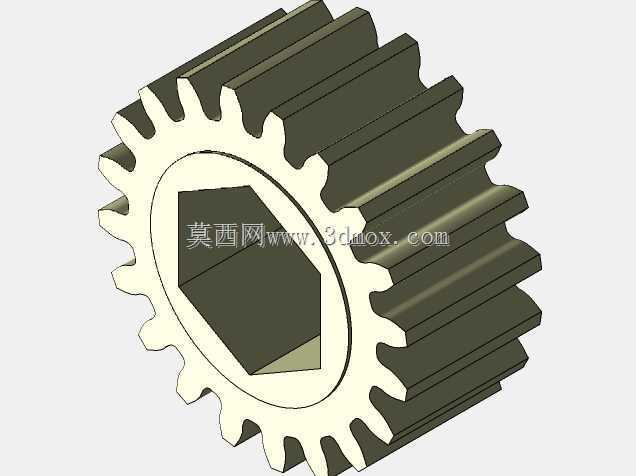

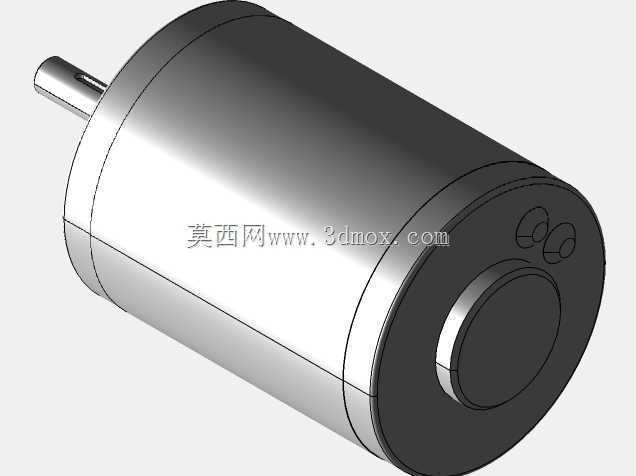

　　这套带轴双联圆柱齿轮传动组件，核心服务于竞技类移动机器人的动力传输链路，在紧凑的机器人底盘舱内承担动力减速、扭矩放大的核心作用，适配轮式移动机器人的驱动轮动力输入需求，可直接对接直流伺服驱动电机的输出端，将电机高转速低扭矩的输出特性，转化为驱动轮所需的低转速大扭矩动力，保障机器人在竞技场景下的启停、加减速、变向动作的动力输出稳定性。从结构设计逻辑来看，组件采用轴齿一体化的集成式设计思路，将传动齿轮与动力输出轴做同轴刚性连接，省去了传统分体式结构所需的键连接、过盈压装工序，既减少了装配环节的累计公差，也能避免高负载工况下齿轮与轴之间出现相对滑移、键槽磨损的问题，提升传动链路的可靠性。齿轮部分采用渐开线圆柱直齿齿形，齿向与轴线保持平行，

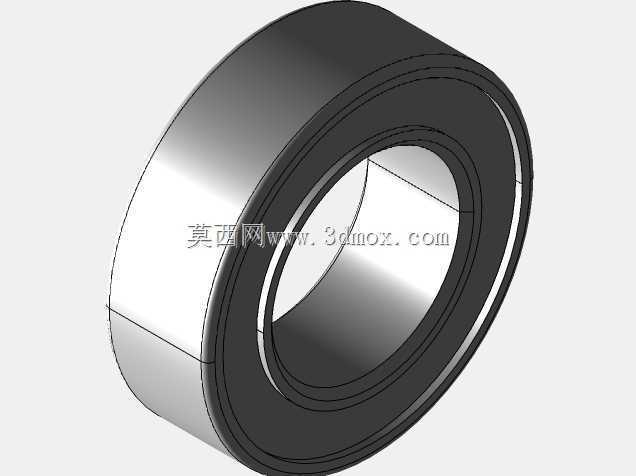

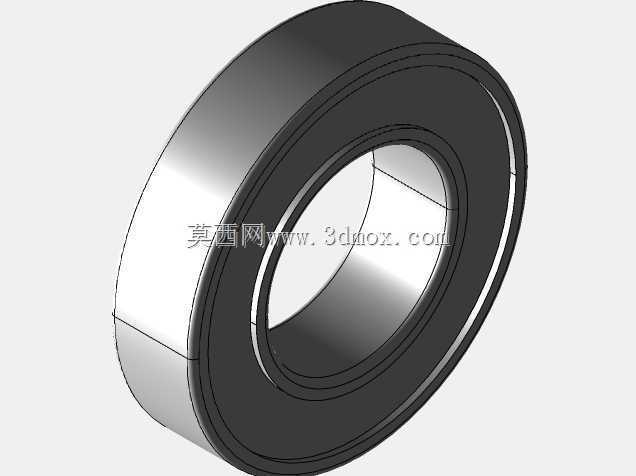

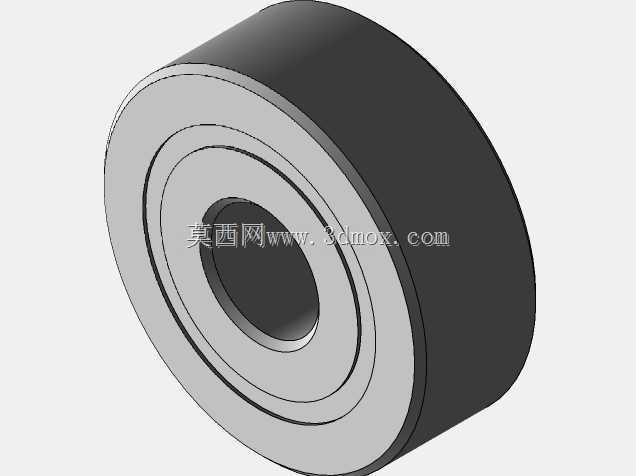

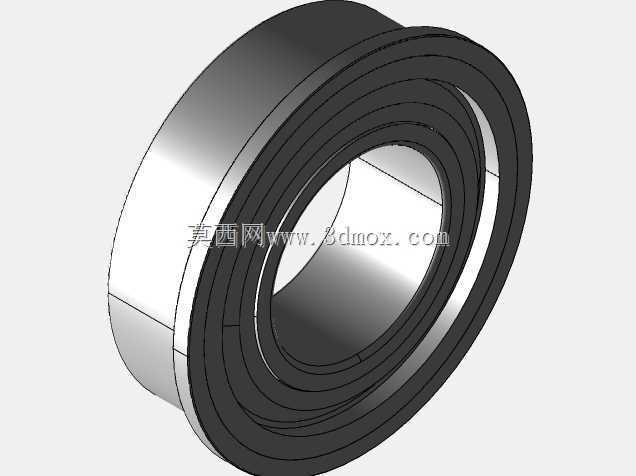

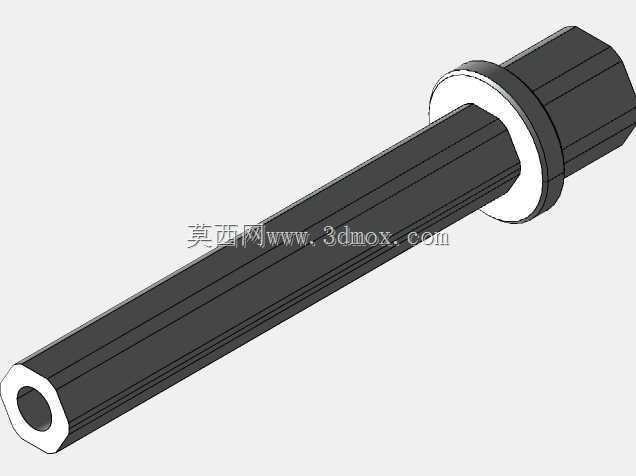

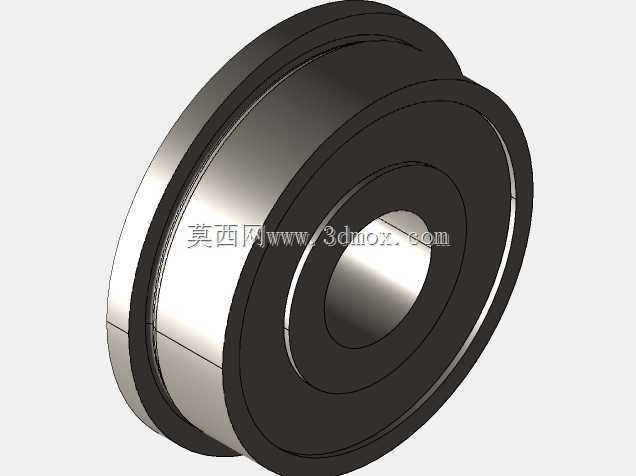

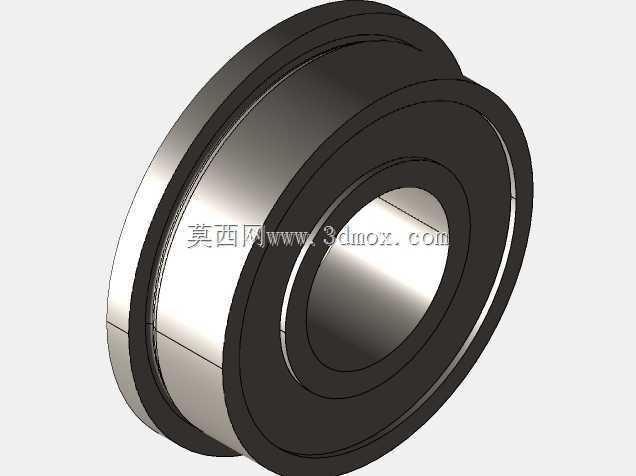

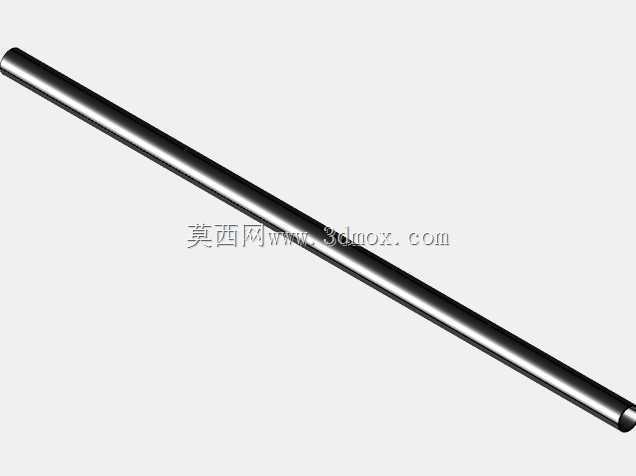

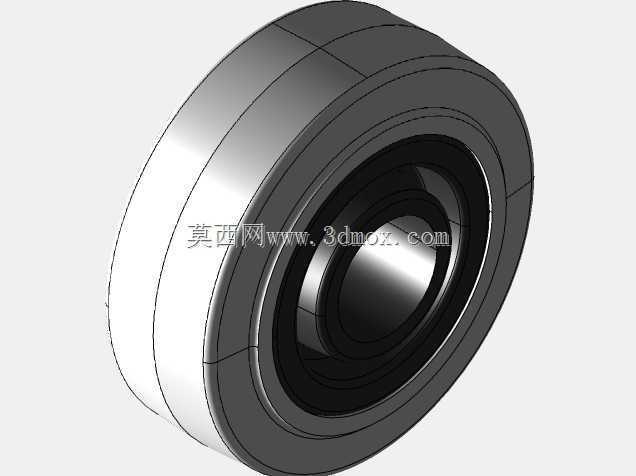

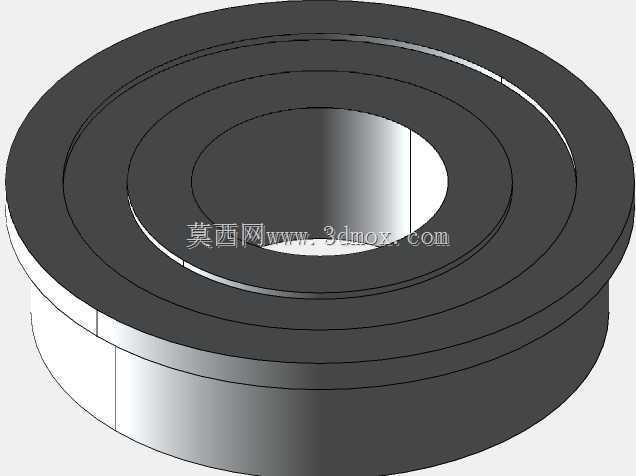

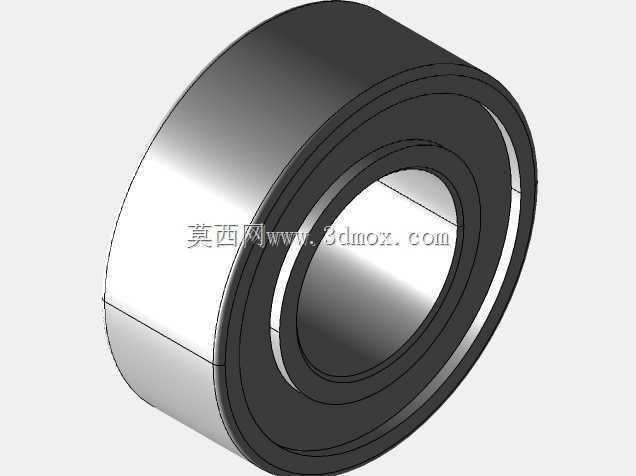

　　这种齿形设计对安装精度的容错率更高，在竞技机器人频繁受冲击载荷的工况下，不会因为瞬时的轴线偏移出现卡齿、断齿问题，同时直齿的传动效率更高，动力传输过程中的损耗更小，能最大化利用电池的有限容量，延长机器人的单次作业续航。轴段部分做了阶梯式变径设计，不同直径的轴段分别对应轴承安装位、齿轮定位肩、动力输出连接位，其中两端的轴承安装位预留了标准深沟球轴承的装配公差，轴端做了倒角引导结构，方便轴承压装时的对位，避免装配过程中刮伤轴承内圈的配合面；中间的定位肩端面做了平面度管控，能为齿轮提供精准的轴向定位，保证齿轮啮合时的齿面接触面积符合设计要求，避免偏载导致的齿面异常磨损。从安装边界来看，

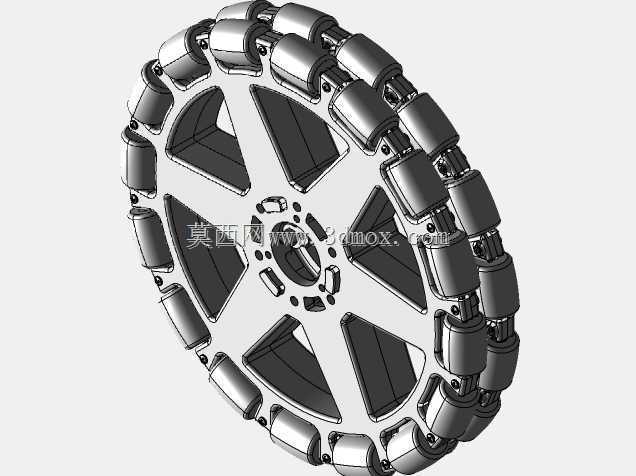

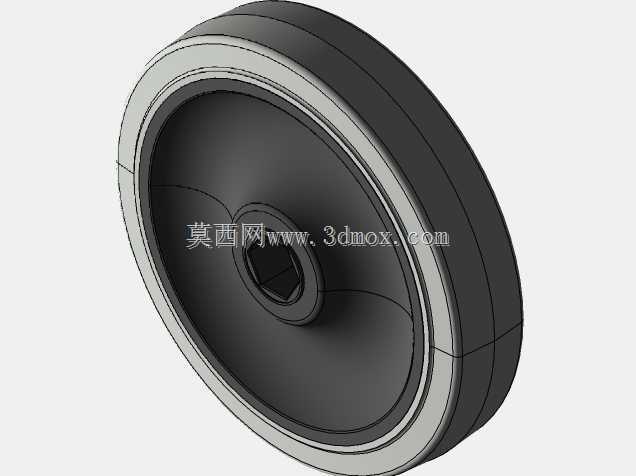

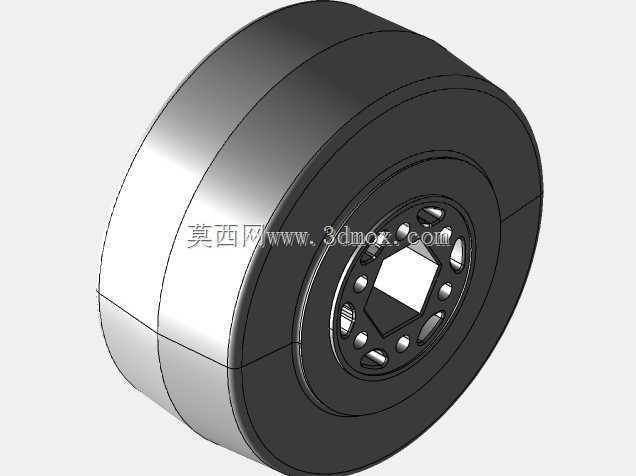

　　组件的轴向总长度适配常规小型竞技机器人的底盘安装梁间距，齿轮的最大齿顶圆直径经过核算，不会与底盘内的走线槽、控制板安装位产生运动干涉，轴端的输出段做了扁位结构，可直接与驱动轮的轮毂做周向固定，无需额外加工连接结构，降低整机的装配复杂度。在实际应用场景中，这类传动组件除了适配FRC类竞技机器人，也可用于小型自动化输送线的动力辊筒驱动、桌面级机械臂的关节动力传输、小型AGV小车的驱动单元，只要是安装空间紧凑、对传动可靠性要求高、存在瞬时冲击载荷的动力传输场景，都能通过调整齿比、轴段长度来适配具体的安装需求。设计过程中对齿根部分做了圆角过渡处理，消除了传统齿轮齿根的应力集中问题，在承受瞬时冲击载荷时，齿根的应力分布更均匀，

　　能有效降低断齿风险；齿面的啮合侧隙控制在合理区间，既不会因为侧隙过大导致传动正反转时出现空程误差，影响机器人的动作控制精度，也不会因为侧隙过小导致运转过程中出现卡滞、齿面磨损加剧的问题。轴的中心位置加工有轴向通孔，一方面可以减轻组件的整体重量，降低移动机器人的自重负载，另一方面也可用于穿设走线，优化机器人内部的线路布局，避免运动过程中线路与传动部件产生剐蹭。组件的同轴度公差经过严格管控，齿轮分度圆与轴的安装基准轴的同轴度控制在合理范围内，运转过程中不会出现偏心振动，降低传动过程中的噪音，同时延长配套轴承的使用寿命。
