喷气推进式多旋翼载弹飞行器结构设计

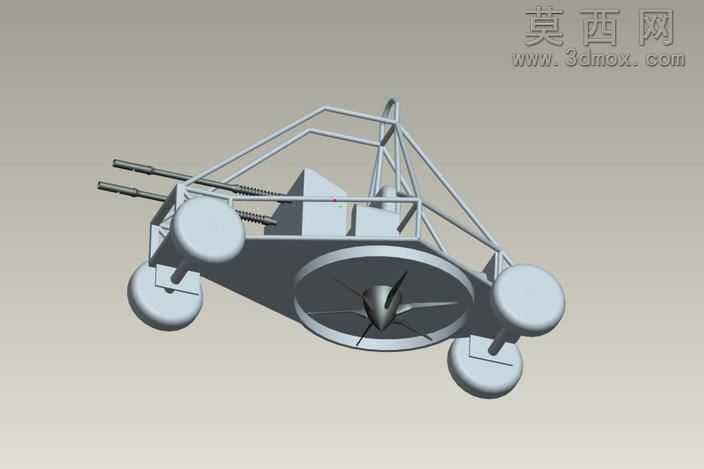

本作品采用Pro/Engineer Wildfire软件完成全参数化三维建模，整体围绕喷气推进与多旋翼结合的飞行方案展开结构设计，建模过程中严格遵循航空装置的结构力学合理性原则，对每一处构件的尺寸、装配关系进行了精准约束。主体机架采用桁架式镂空结构设计，在保证整体结构强度的前提下尽可能降低自身重量，建模时通过拉伸、扫描、阵列等特征命令完成管状机架的搭建，所有杆件的连接节点均做了圆角过渡处理，避免应力集中问题，同时预留了动力组件、挂载组件的安装定位孔位，保证各部件装配时的同轴度与位置精度。中心位置设置主喷气推进舱，舱体采用回转体特征建模，内部预留了喷气动力单元的安装空间，舱体外部设置环形加强筋提升结构刚性，前端设计有流线型整流结构，降低飞行过程中的空气阻力。四个角部分别设置柱状浮筒式起落支撑结构，支撑柱与主架体采用刚性连接，底部的圆形支撑盘通过曲面建模完成，保证降落时的接触稳定性，同时支撑结构也可作为辅助旋翼的安装基座，兼顾多旋翼飞行模式的升力提供需求。机身侧部设计有双管式弹药挂载结构，挂载导轨与架体采用一体化建模设计，导轨上设置有定位卡槽与固定卡扣结构，可实现弹药的快速挂载与锁定，保证飞行过程中挂载物的稳定性。渲染阶段采用哑光金属材质模拟主体机架的金属质感，对喷气舱内壁做了深色耐高温材质赋值，起落支撑结构采用高强度复合材质表现，整体渲染光影采用柔和的环境光搭配定向主光源，清晰展现各部分的结构层次与装配关系，没有多余的装饰性元素，完全以呈现结构设计细节为核心。设计思路上融合了喷气推进的高速特性与多旋翼飞行的垂直起降、悬停优势，兼顾了飞行性能与挂载能力，整体结构紧凑，各功能模块布局合理，所有构件之间无干涉问题，可直接用于后续的结构验证、动力匹配仿真以及原型件的加工参考。
