多场景应急配送四旋翼无人机结构设计

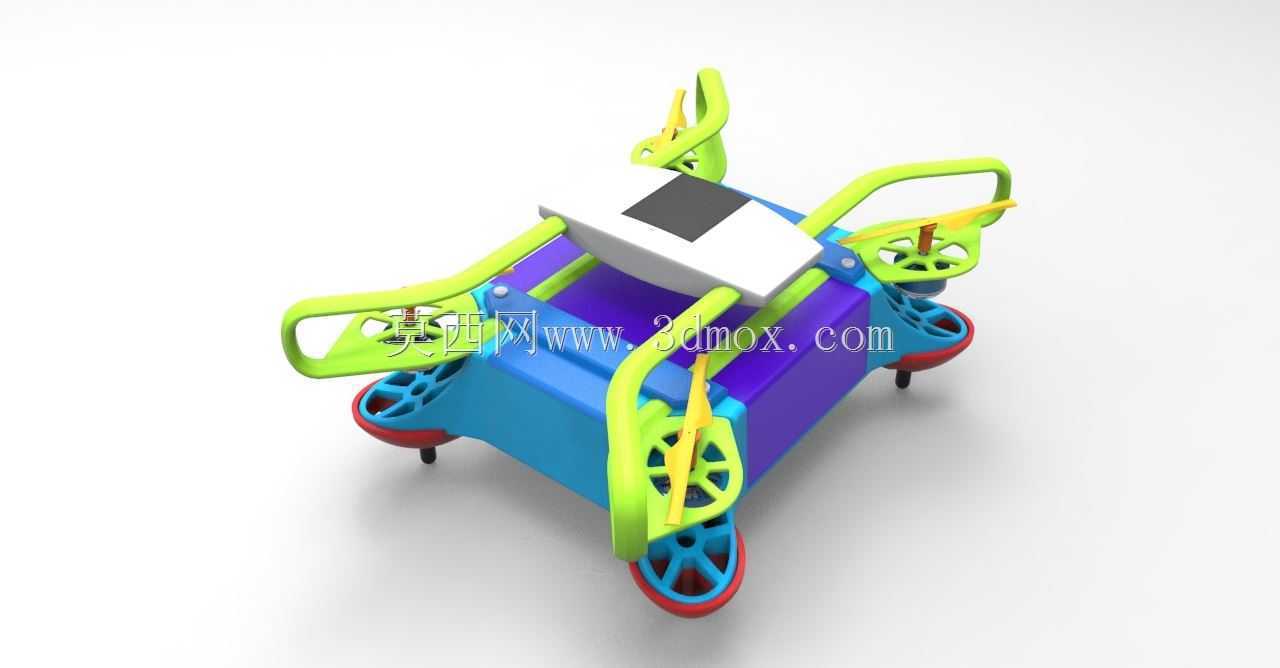

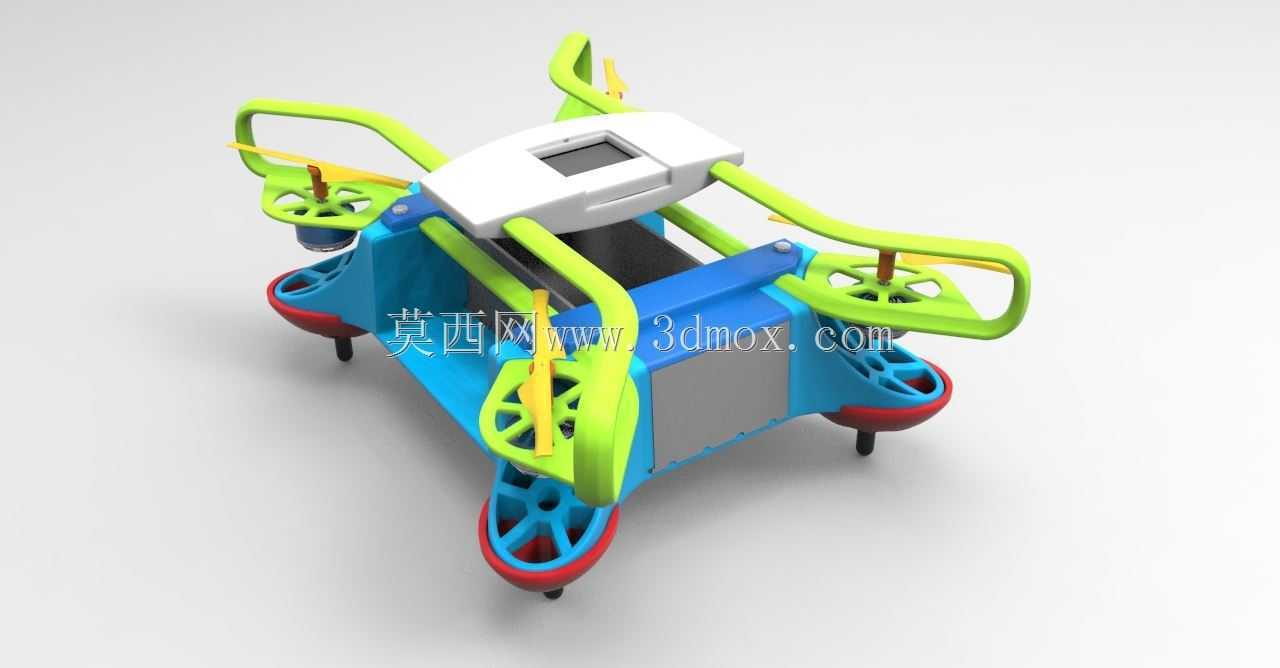

　　这款四旋翼飞行载具的结构设计，最初瞄准的是常规地面配送难以覆盖的场景缺口——山区医疗急救点位的药品投送、连片农田的小范围农资转运、偏远区域的加密件配送，这类场景的共性是地面通行链路易受地形、灾害影响中断，且单次配送载荷不大，对响应速度的要求远高于重载能力。从结构落地的角度看，整套机体的零件拆分完全围绕快速自制的需求设计，所有结构件仅需10个独立打印单元即可完成整机组装，没有额外定制的金属连接件、标准紧固件需求，对于具备基础熔融沉积成型能力的场景，不需要配套复杂的机加工供应链就能完成整机制备。

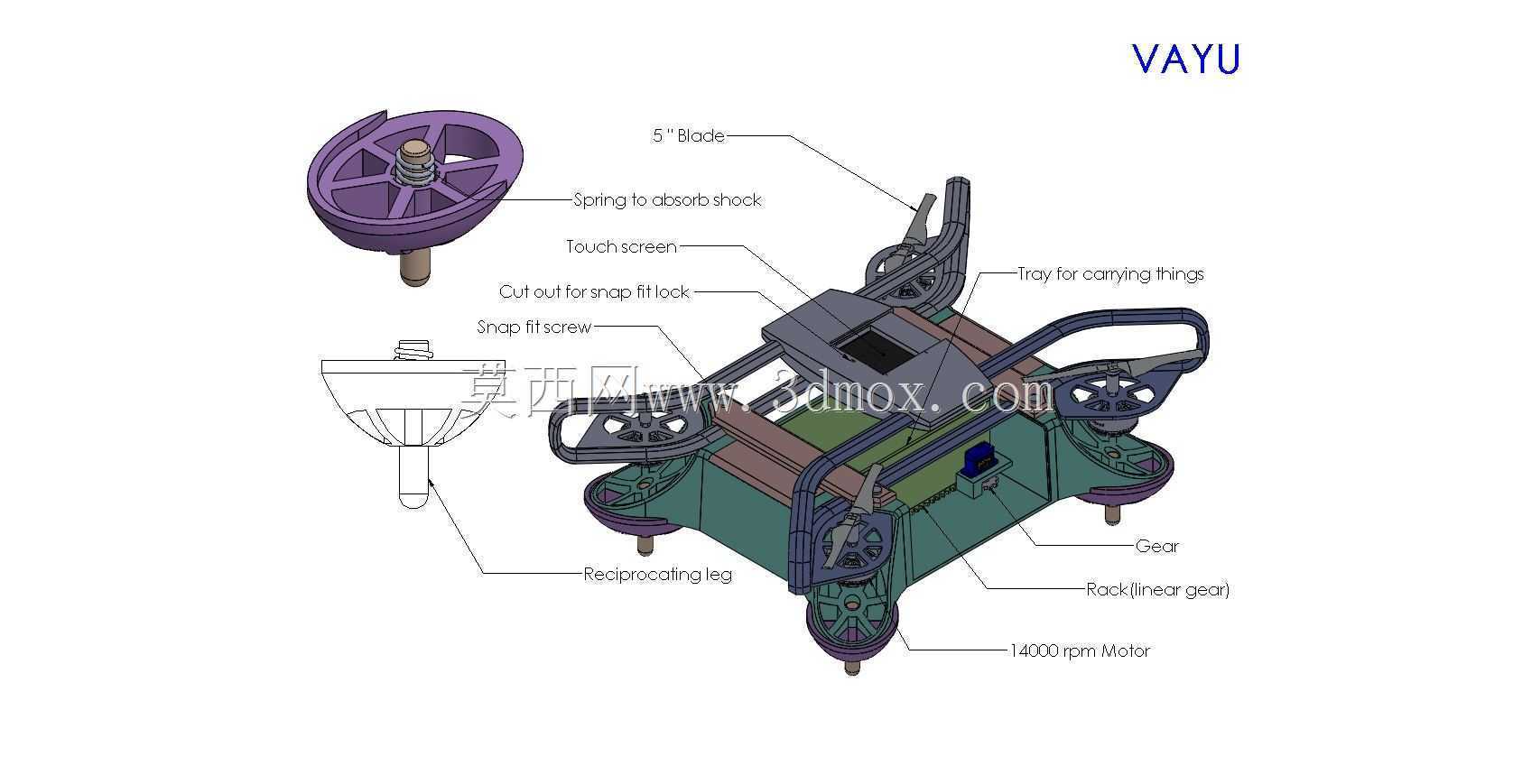

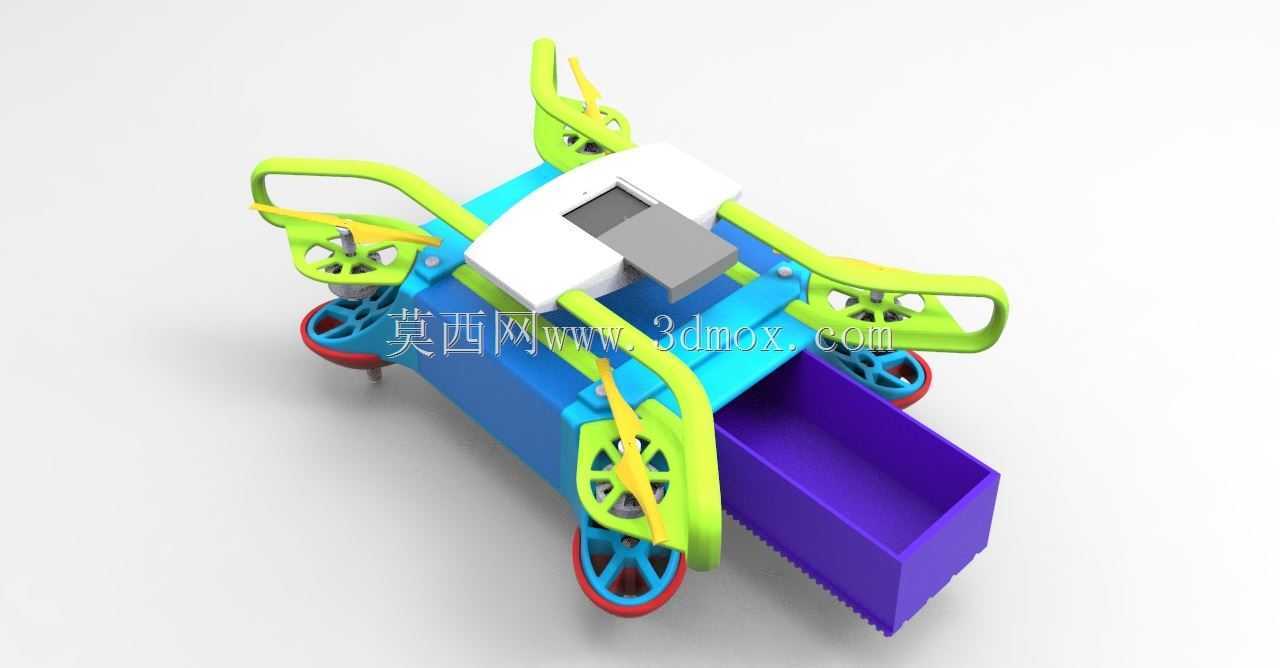

　　核心的载物模块采用带齿轮传动的抽拉式托盘结构，托盘与机架之间通过打印成型的齿轮齿条实现滑动导向与锁止联动，机身上部集成的触控交互模块作为密码输入终端，只有输入匹配的解锁密码后，齿轮组才会带动锁止销脱开，托盘在复位弹簧的作用下自动弹出，这种设计一方面避免了配送过程中舱门意外开启导致载荷掉落，另一方面也能实现配送链路的权限管控，只有指定的接收方掌握解锁密码，适配高价值小件、应急药品类物资的保密配送需求，比如医疗场景下的特殊药剂、邮政场景下的加密函件，都能通过密码机制避免中途误开。

　　装配逻辑上完全摒弃了传统螺丝紧固的方案，所有结构连接位都设计了一体式的自锁卡扣，配合对应公差的插接止口，组装时只需要将对应卡扣压入配合位，自锁结构的倒钩就会卡入预设的卡槽，配合少量适配打印材料的粘接剂做辅助固定，就能达到飞行所需的结构强度，不需要攻丝、拧装紧固件的工序，大幅降低组装的操作门槛，哪怕没有机械装配经验的人员，对照结构示意图也能在短时间内完成整机组装。这种无螺丝设计还有一个额外优势，就是整机报废后的材料回收效率更高，不同材质的结构件可以通过卡扣脱开快速分类，不需要做螺丝与基材的分离操作，适配可回收打印材料的循环使用需求。

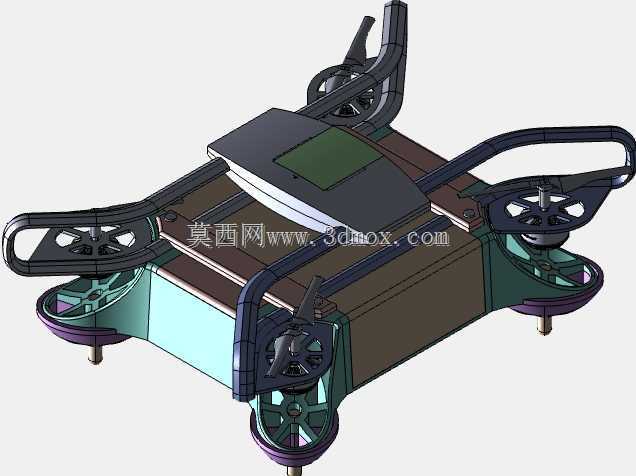

　　机架的动力臂采用一体化弧形防护结构，旋翼的外围完全被防护臂包裹，防护臂与机架主体采用插接式连接，打印时可以将四个动力臂作为独立单元拆分制作，降低单批次打印的成型尺寸要求，哪怕是成型幅面较小的桌面级打印设备也能完成所有零件制作。防护臂的弧形结构同时起到起落架的缓冲作用，臂体末端设计了加厚的接触脚垫，降落时的冲击载荷可以通过弧形臂的微小形变吸收，不需要额外加装独立的起落架部件，进一步减少整机的零件数量。机身上部的设备安装位预留了标准的飞控、电池安装空间，电池仓采用滑盖式设计，不需要工具就能快速更换电池，适配连续多架次配送的使用需求。

　　针对不同场景的适配需求，整套结构的尺寸缩放没有刚性约束，所有连接位的卡扣、齿轮参数都采用比例化设计，使用者可以根据实际的载荷需求调整整体缩放比例：如果是用于医疗急救场景下的小剂量药品配送，可以将整机尺寸缩小，提升飞行灵活性、降低风阻影响；如果是用于农业场景下的小粒种子、粉剂农药播撒，可以适当放大整机尺寸，提升托盘的载荷容积，只需要对应调整动力系统的拉力参数，结构强度就能通过同比例缩放满足使用要求。材料选择上没有做强制限定，PLA、ABS、PC、尼龙类的常规打印材料都可以用来制作结构件，不同部位可以根据受力需求选择对应材料：受力较大的卡扣、齿轮部位可以选用强度更高的尼龙或者PC材料，外壳、防护臂这类受力较小的部位可以选用成本更低的PLA材料，使用者可以根据自身的材料储备灵活搭配。

　　在农业场景的适配改造上，只需要对载物托盘做微小的结构修改，在托盘底部增加均匀分布的漏料孔，配合简单的挡板控制结构，就能实现小范围的播种、粉剂肥料播撒功能，不需要重新制作整套机架结构，提升了整机的场景复用能力。整机的重心设计严格控制在旋翼升力中心的正下方，电池、飞控等重量较大的部件都布置在机架中心位置，载物托盘的位置也紧贴重心平面，即使托盘内载荷有小幅偏移，也不会对飞行姿态造成过大的干扰，降低飞控系统的调参难度，对于自制无人机的使用者来说，不需要做复杂的重心配平就能实现稳定飞行。
