小型行星齿轮传动演示机构结构设计

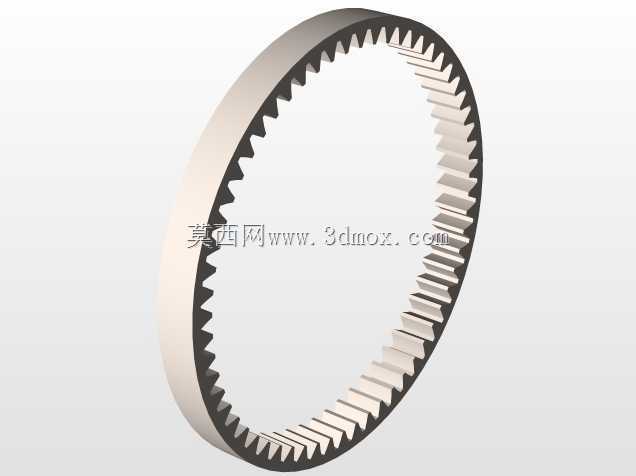

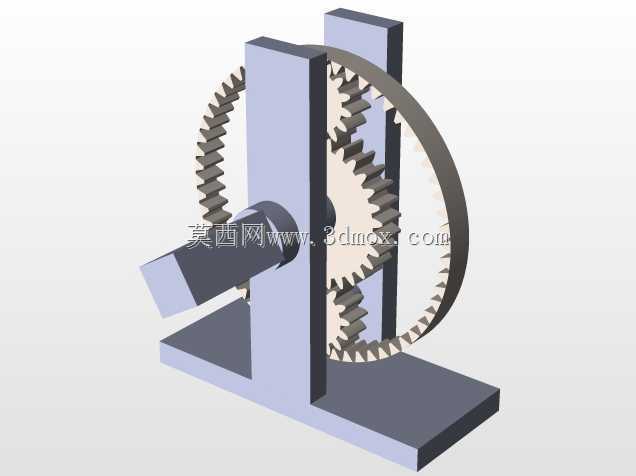

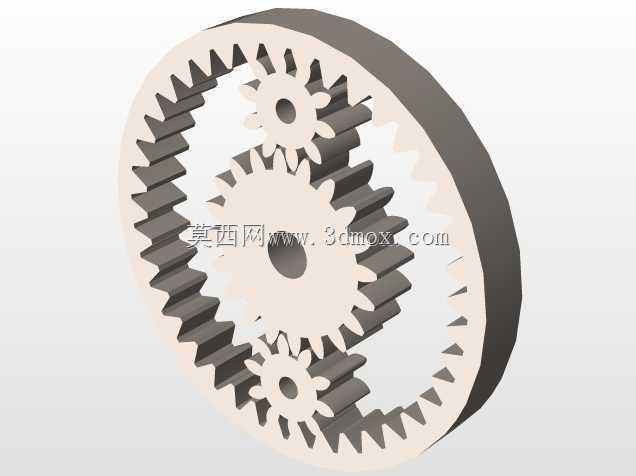

　　这套小型行星齿轮传动机构，核心是通过紧凑的内齿圈、行星轮、中心太阳轮配合，实现小空间内的定传动比动力传递，整体采用立式支架支撑结构，底座为平板式安装面，可直接固定在教学演示台、小型实验工装台面上，不需要额外加工复杂安装位，适配常规M4规格的紧固螺栓即可完成固定。从实际应用场景来看，这类小尺寸行星机构常被用于机械原理教学演示、小型精密传动装置的原理验证，也可作为微型自动化设备的减速传动单元使用，相比普通定轴齿轮组，同等传动比下它的轴向尺寸更短，径向空间利用率更高，多行星轮同时啮合的特性也让它能承受更大的短时冲击载荷，运行时的平稳性远优于单组齿轮传动。设计过程中首先确定了传动比匹配关系，内齿圈固定在支架立板上作为固定轮，

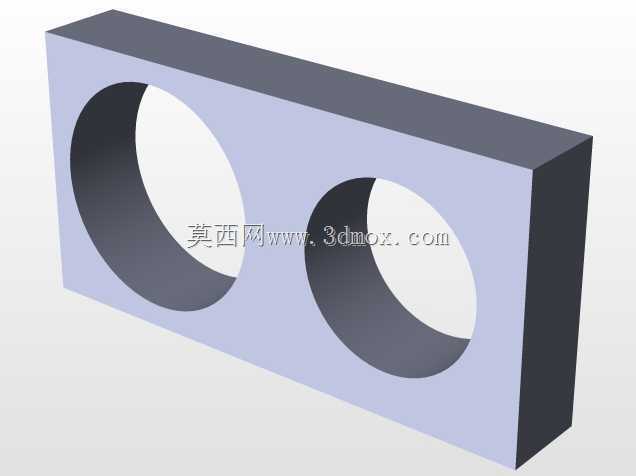

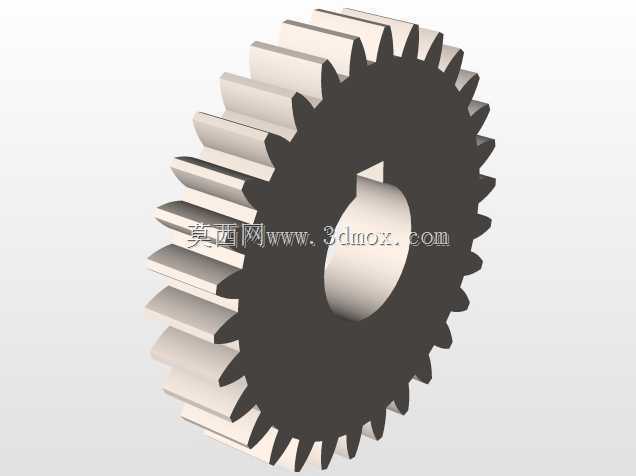

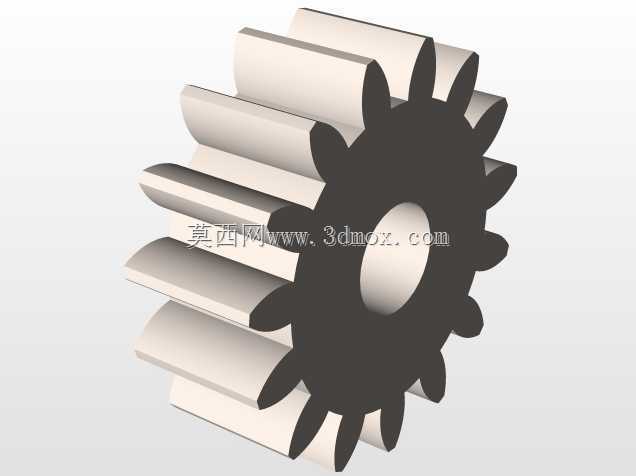

　　中心轴连接太阳轮作为输入或者输出端，三个行星轮均匀分布在太阳轮与内齿圈之间，通过行星架实现动力的汇流输出，所有齿轮的齿形都采用标准渐开线圆柱直齿，加工难度低，普通滚齿设备即可完成加工，不需要定制特殊刀具，适合小批量制作或者教学场景下的3D打印验证。支架部分采用两块平行立板加底部平板的焊接式结构，立板上加工有同轴的轴承安装孔，用来支撑中心转轴，轴承选用标准深沟球轴承，配合轴肩实现轴向定位，不需要额外加装轴端挡圈，减少零件数量的同时也降低了装配难度。行星轮通过销轴固定在行星架上，销轴与行星轮之间加装小尺寸滑动轴承，降低转动时的摩擦阻力，行星架与中心轴采用键连接传递扭矩，避免转动过程中出现相对滑动。从安装边界来看，

　　整体机构的径向最大尺寸不超过内齿圈的外径，轴向尺寸从底座安装面到轴端的伸出长度控制在合理范围，输入端轴端加工有扁位，可直接连接手摇柄或者小型驱动电机，不需要额外加装联轴器，输出端可根据需求连接负载转盘或者其他执行元件。实际运行时，转动中心轴即可带动行星轮沿固定内齿圈做公转加自转的复合运动，整个传动过程无卡滞，齿侧间隙控制在0.1mm以内，既不会因为间隙过大出现回程误差，也不会因为间隙过小导致转动卡涩，适合用来直观展示行星齿轮的传动原理，帮助初学者理解周转轮系的运动逻辑。在小型精密设备的应用场景中，这类小尺寸行星机构可替换传统的多级定轴减速组，大幅缩小传动部分的占用空间，比如小型桌面级自动化送料装置、微型云台转动机构，

　　都可以采用这类结构实现小扭矩下的减速传动，零件数量少，后期维护只需要定期在齿轮啮合面涂抹润滑脂即可，不需要复杂的保养流程。设计时特意将所有零件的壁厚控制在合理范围，支架立板的厚度足够支撑齿轮啮合时产生的径向力，不会因为长期运行出现立板变形导致齿轮啮合错位，底座的平板厚度保证了安装后的整体刚性，运行时不会出现明显的振动。齿轮的齿宽经过匹配计算，在满足小尺寸要求的前提下，保证足够的齿面接触强度，即使长期反复演示运行，也不会出现齿面过度磨损的情况。
