桌面级龙门结构熔融沉积成型设备设计

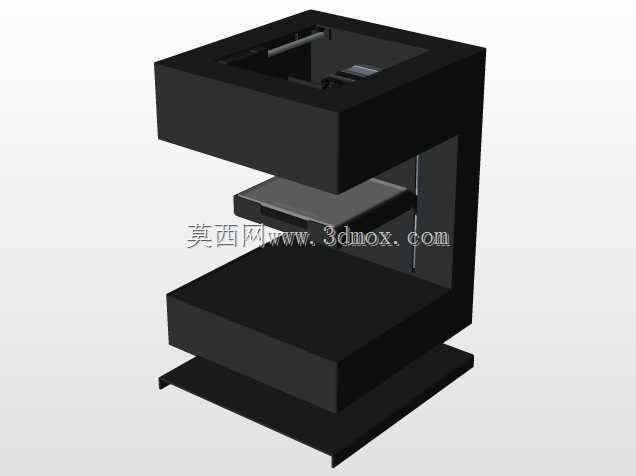

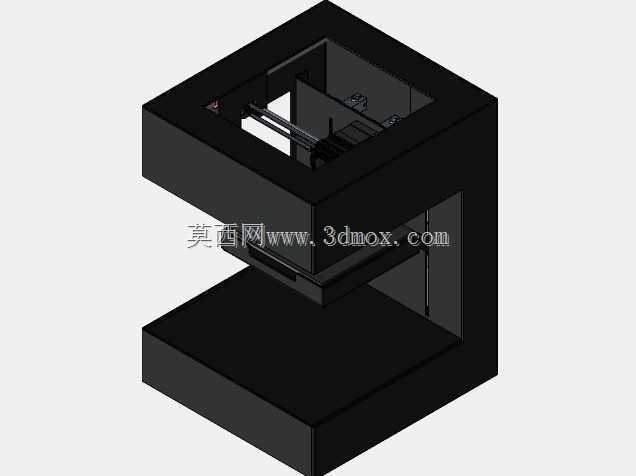

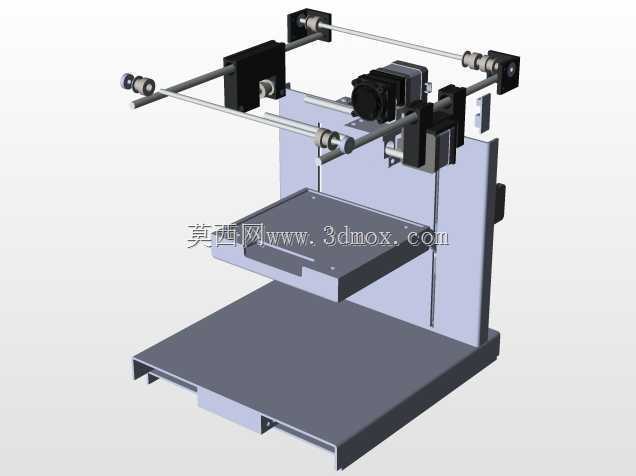

　　本次设计的成型设备，核心成型空间设定为150mm×150mm×150mm，这个尺寸边界是经过多轮场景适配后敲定的——面向个人创客、小型工作室的手板打样需求，既可以覆盖绝大多数小型结构件、创意模型、教学演示件的成型尺寸要求，又能将设备整体占地面积控制在桌面可容纳的范围内，不会占用过多工作台操作空间。整体采用经典龙门式运动架构，这种架构的选型逻辑非常明确：相较于并联臂结构，龙门架构的运动解耦更简单，装配调试难度更低，后期维护更换零部件的门槛也更低，对于非工业级的桌面使用场景来说，稳定易维护的优先级远高于极限打印速度。

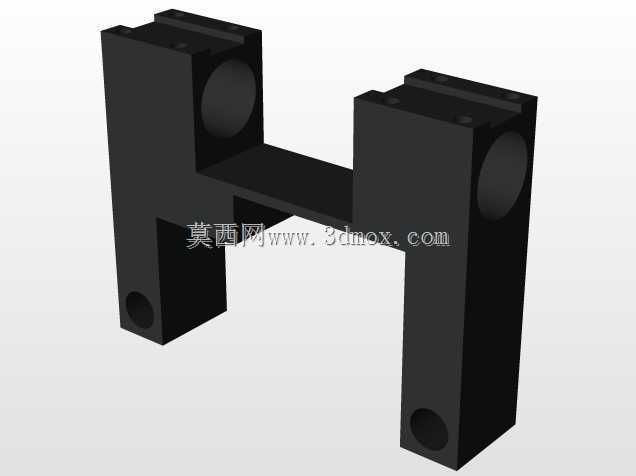

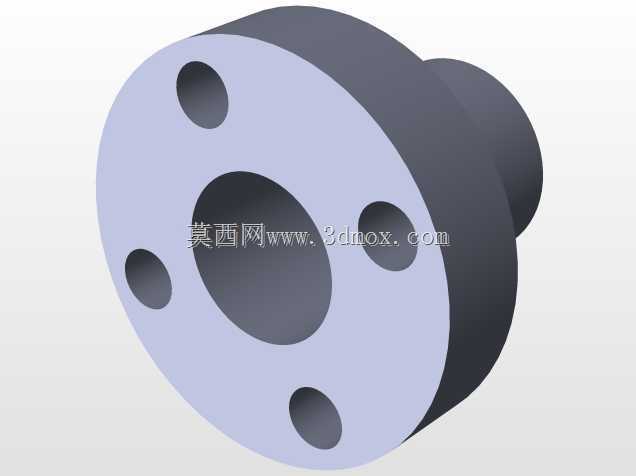

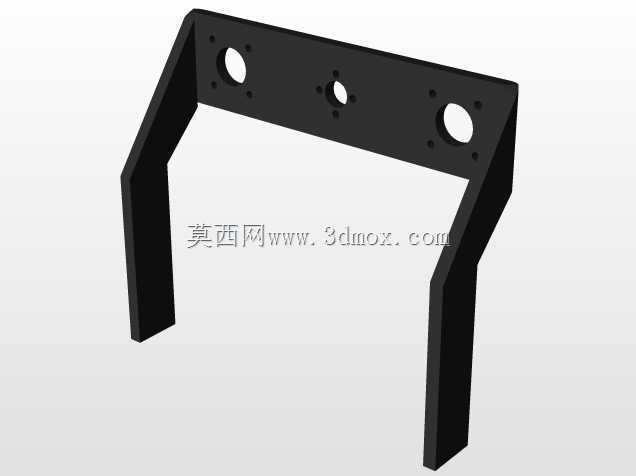

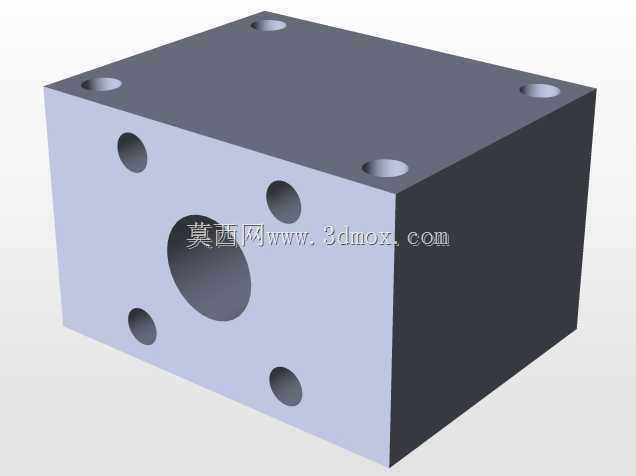

　　从结构设计逻辑来看，X轴运动组件搭载打印头沿横梁做横向直线运动，Y轴运动组件负责承载成型平台做前后进给，Z轴则通过两侧同步传动带动横梁做垂直方向的升降，三个轴的运动完全独立，在建模阶段就对各轴的行程限位做了硬边界约束，避免运动过程中出现超程碰撞的问题。传动部分的设计预留了标准件选型空间，既可以适配常规的T型丝杆加直线光轴的低成本方案，也可以根据精度需求更换为滚珠丝杆搭配线性导轨的高精度配置，整个机架的安装孔位都做了通用化设计，不需要二次修改主体结构就能完成不同配置的切换。

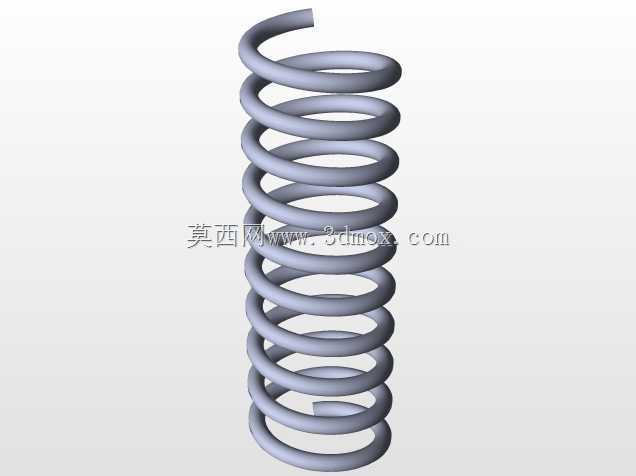

　　在实际应用场景中，这类设备可以覆盖教育场景下的机械原理演示、创客群体的创意作品快速验证、小型五金非标件的小批量打样、手办模型的个性化制作等需求。设计过程中特意简化了不必要的冗余结构，整个机架的零件拆分都遵循易加工、易装配的原则，大部分结构件都可以采用常规的铝型材切割、板材铣削加工完成，不需要特殊的定制加工工艺，能有效降低整机的制造成本。成型平台的安装结构做了调平冗余设计，预留了三点调平的安装位，配合弹簧压紧结构，可以快速完成平台水平度校准，降低用户的前期调试门槛。

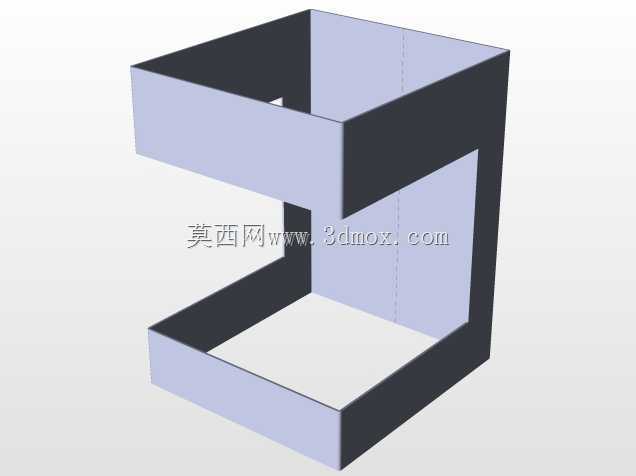

　　走线空间的设计也做了充分考量，在横梁、立柱的内部都预留了穿线腔，所有运动部件的线缆都可以通过内部腔体排布，不会外露在设备外侧，既避免了运动过程中线缆被拉扯磨损的风险，也能让整机外观更整洁。打印头的安装位采用通用的E3D系列喷头适配接口，用户可以根据自己的使用需求更换不同口径的喷嘴，适配不同耗材的打印要求，不需要重新设计喷头安装支架。整机的外框架没有做封闭式设计，一方面是控制整体重量和成本，另一方面对于PLA这类低温打印耗材来说，开放式结构已经能满足成型环境要求，如果后续需要打印ABS等易翘曲的耗材，也可以在现有框架基础上加装透明 enclosure 结构，主体框架的安装孔位已经预留了外罩的固定位置。

　　从安装边界来看，设备放置时只需要预留前后左右各100mm的操作空间，用于日常维护、耗材更换、成品取出，后部预留50mm的空间用于走线和散热通风即可，不需要额外的工业级安装条件，普通的木质、金属工作台都可以满足承重要求，整机重量控制在15kg以内，单人即可完成搬运和位置调整。设计阶段对所有运动部件的干涉情况做了全行程模拟，在三个轴的全行程运动范围内，没有任何结构硬干涉，各部件的安全间隙都预留了2mm以上，避免加工误差导致的运动卡滞问题。
