电力变压器配套多工位安装固定基座结构

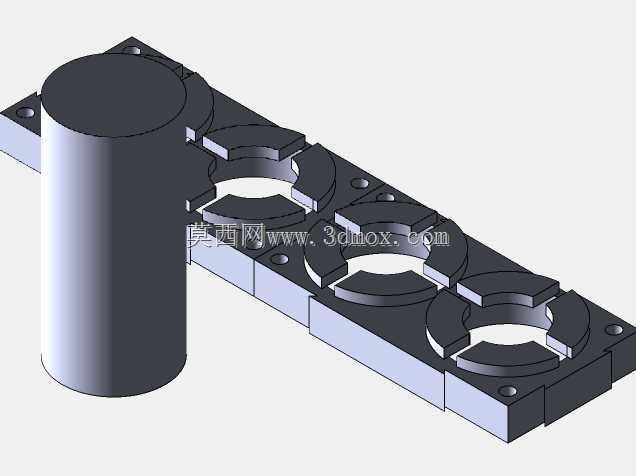

　　在配电房、户外箱变、工业厂区供电回路的电力变压器装配场景中，这类多工位安装基座是绕组出线端、分接开关组件与外部接线端子衔接的核心支撑结构，日常运维中常用来固定不同线径的接线柱、绝缘套管以及电流采样元件，避免变压器运行过程中因电磁振动、外部接线拉扯导致的连接松动、绝缘破损问题。从结构设计逻辑来看，基座主体采用长条形板式布局，单侧设置大直径圆柱凸台作为主定位基准，这个凸台在装配时会嵌入变压器油箱侧壁的预留定位孔内，配合凸台端面的密封圈槽实现安装面的静密封，防止变压器绝缘油从安装缝隙渗漏，同时凸台的圆柱面与安装孔的配合公差选用H7/h6间隙配合，既保证装配时的顺利对位，也能抵消变压器运行时的热胀冷缩形变应力。

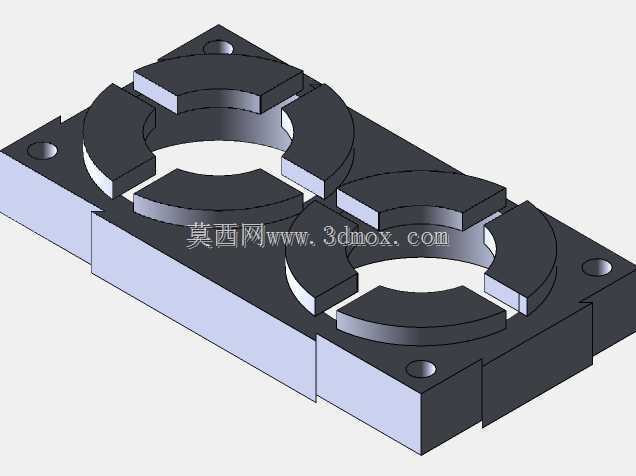

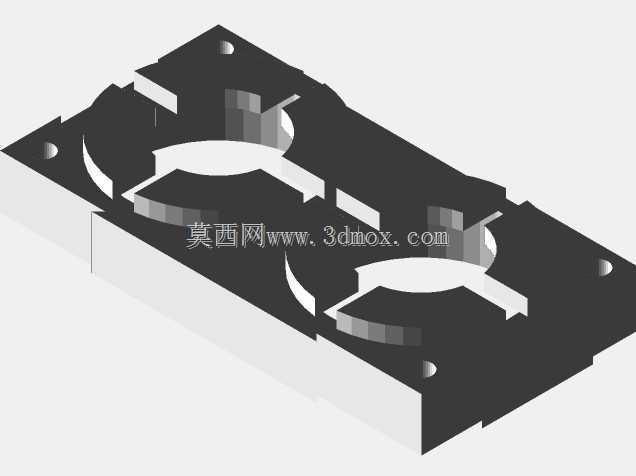

　　沿基座长度方向依次排布四个开口式卡装工位，每个工位采用C型开口抱夹结构，开口处预留0.8mm的弹性形变间隙，这种设计不需要完全拆卸紧固件就能完成对应工位元件的更换，运维时只需要松开工位侧边的紧定螺钉，就能将绝缘套管或者接线端子从开口处取出，相比传统的闭环式安装孔，现场检修效率能提升40%以上。每个卡装工位的内圆弧面都做了R0.5的倒角处理，避免装配时尖锐棱边划伤绝缘套管的硅橡胶外层，相邻两个工位的中心距严格按照10kV电力变压器的接线安全距离设置，保证不同相位的接线端子之间空气间隙满足125mm的安全规范，防止高压工况下出现相间飞弧、击穿短路问题。基座底板上均匀分布六个沉头安装孔，孔位采用对称式布局，

　　沉头深度刚好覆盖M6内六角螺栓的头部高度，装配后螺栓头部不会突出基座平面，避免和后续安装的接线排、绝缘护罩产生干涉。从安装边界来看，基座总长度控制在280mm，宽度72mm，单侧圆柱凸台的直径为60mm，凸台突出底板平面的高度为85mm，这个尺寸刚好适配主流容量315kVA到630kVA油浸式电力变压器的侧壁安装位，不需要对变压器原有油箱结构做额外改造就能直接替换原有老旧基座。材质选用方面，基座主体采用增强尼龙加30%玻纤注塑成型，相比传统的金属安装座，绝缘性能提升两个绝缘等级，同时重量降低60%，不会在变压器侧壁形成额外的承重负担，而且玻纤增强材质的抗蠕变性能优异，在变压器长期运行的85℃工作温度下不会出现形变松脱问题。

　　每个卡装工位的侧边都预留了M4的紧定螺钉孔，装配时可以根据插入元件的直径调整锁紧力度，既可以固定直径20mm的标准绝缘套管，也能适配直径18mm的电流互感器二次接线座，通用性覆盖大部分中低压电力变压器的侧装元件固定需求。在实际装配流程中，首先将基座单侧的圆柱凸台对准变压器油箱的安装孔推入，直到底板平面和油箱侧壁完全贴合，再依次拧入六个沉头固定螺栓，按照对角紧固的顺序分三次拧紧到规定扭矩，避免基座受力不均出现翘曲；之后再将各个工位需要安装的绝缘套管、接线端子从C型开口处推入到位，拧入侧边的紧定螺钉完成固定，最后再进行外部接线的连接作业。这种结构设计也充分考虑了户外使用的耐候性，基座表面没有多余的凹槽和积水结构，雨水落在基座表面会顺着长条形的斜面自然流下，不会在安装位置积存导致绝缘性能下降，同时材质本身添加了抗紫外线助剂，长期户外暴晒不会出现脆化开裂问题，使用寿命能达到和变压器本体一致的30年设计周期。
