带安装引脚的小型滚柱轴承结构设计

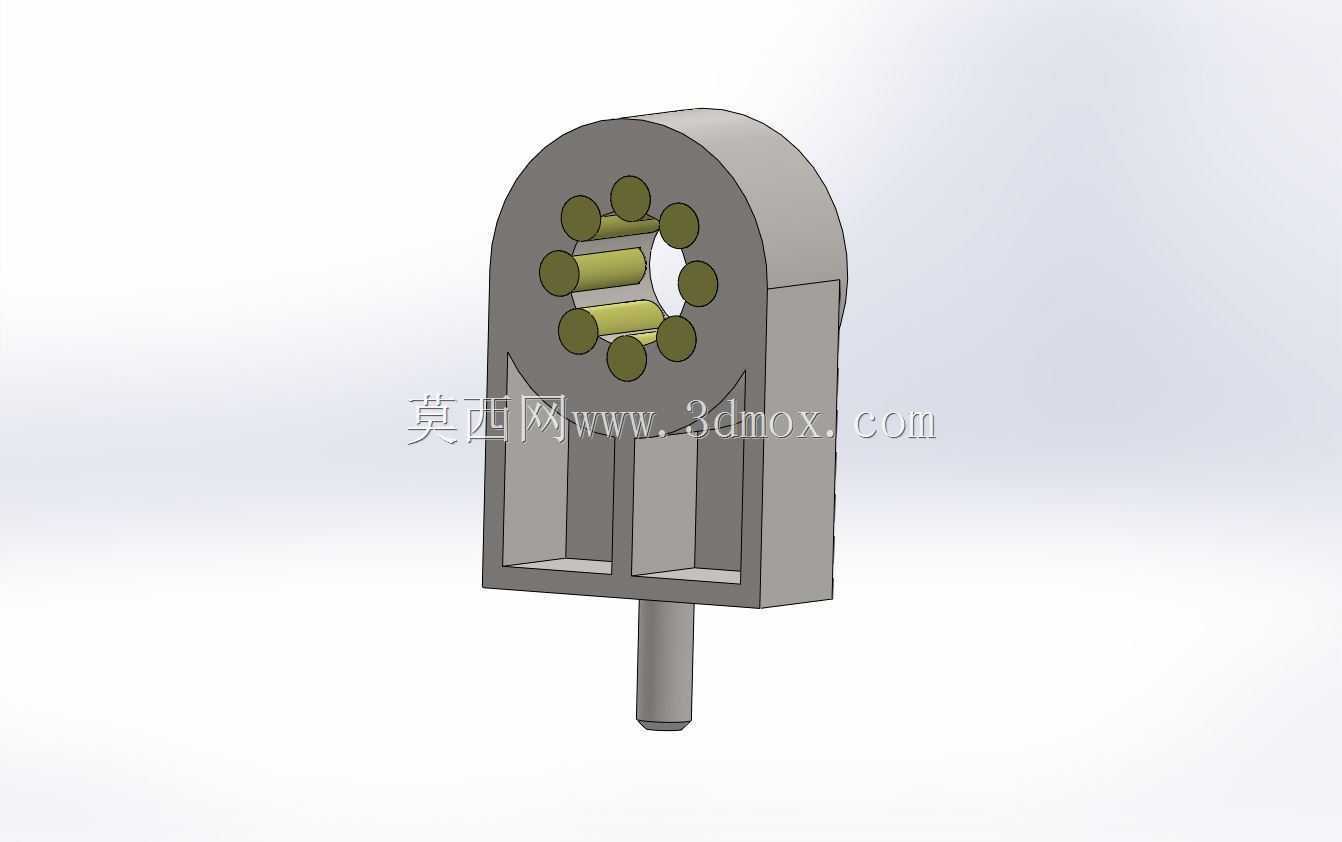

　　在小型精密传动、微型机电设备的结构设计场景中，这类带立式安装座与插装引脚的滚柱轴承，往往承担着低转速、小载荷工况下的转轴支撑功能，区别于标准通用轴承的通用安装形式，该结构将轴承外圈与安装基座做了一体化设计，省去了额外加工轴承座、配置定位卡簧的装配工序，在小批量定制设备、桌面级3D打印验证项目中，这类集成化的轴承结构能大幅缩短装配链路，降低配套零件的加工精度要求。从结构功能来看，轴承内圈预留的滚道内均匀排布圆柱滚柱，滚柱与内外滚道的接触为线接触形式，相比同尺寸的滚珠轴承能承受更大的径向载荷，同时滚柱保持架做了简化的槽式限位，没有采用复杂的冲压或机加工保持架结构，适配3D打印工艺的成型特性，

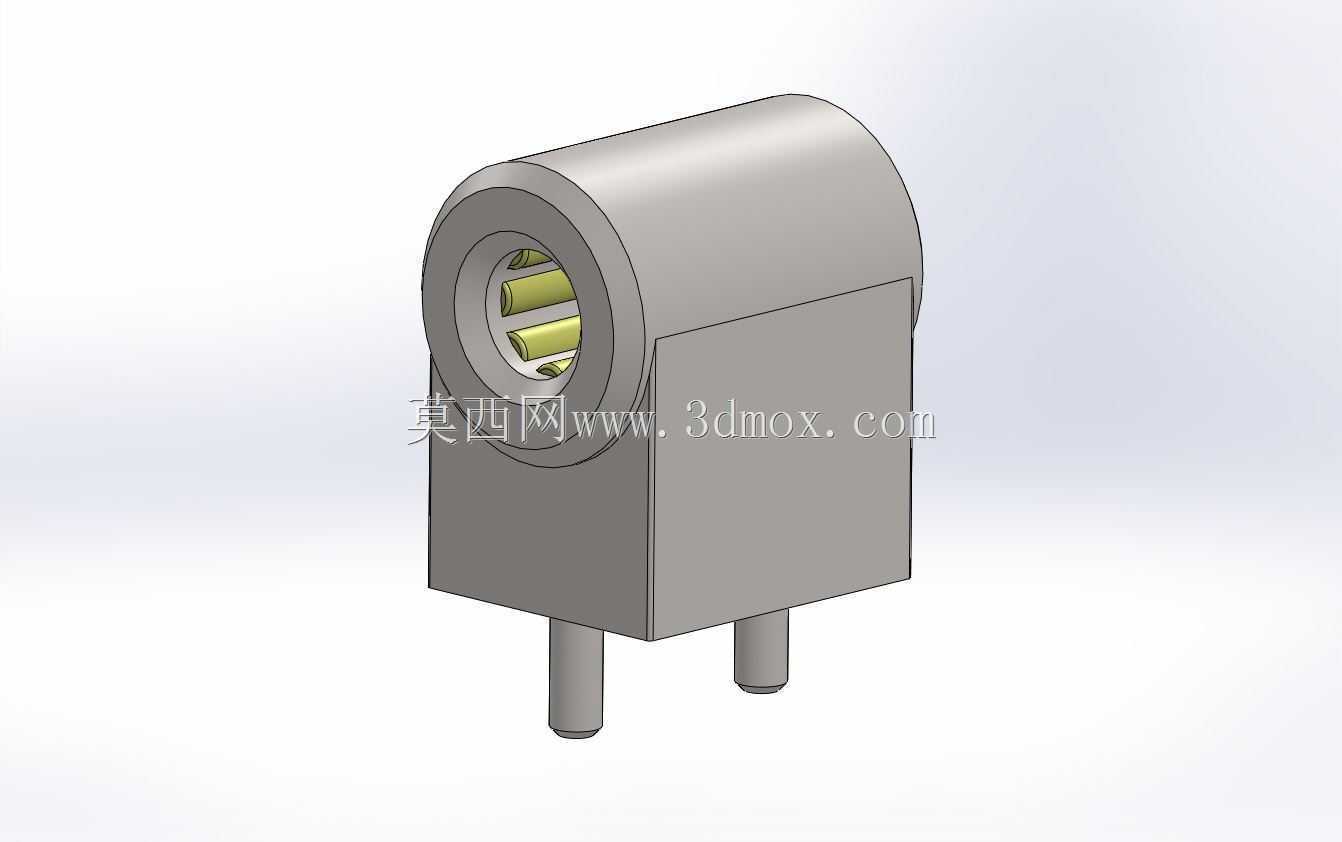

　　打印过程中无需添加额外支撑即可完成滚道与滚柱的一体打印验证，做功能样机测试时可以直接装配转轴完成转动测试，不需要额外拆分零件做二次组装。设计思路上，该结构优先考虑了快速验证场景的使用需求，将安装基座设计为方块式立式结构，底部伸出两个圆柱形定位插脚，安装时可以直接插入安装板预先加工好的定位孔中，配合少量粘接剂或者紧定螺丝即可完成固定，不需要设计复杂的法兰安装边、螺栓过孔，对于安装空间局促的小型传动机构来说，这种插装式固定方式能有效压缩安装占用的平面空间，基座的圆弧过渡面做了等壁厚处理，避免3D打印过程中出现壁厚不均导致的翘曲变形，同时轴承外圈与基座的衔接位置做了圆角过渡，减少应力集中带来的结构断裂风险。从安装边界尺寸来看，

　　轴承主体的圆柱段外径与方形基座的边长保持一致的比例关系，两个安装引脚的中心距与引脚直径做了标准化的适配，引脚长度满足常规3mm厚度安装板的插装深度要求，滚柱的直径与滚道深度做了匹配设计，保证滚柱在滚道内转动时不会出现脱出、卡滞的问题，内圈的通孔直径适配常用的微型转轴尺寸，不需要额外做轴径适配衬套即可直接装配。在实际应用场景中，这类轴承结构除了用于3D打印的功能样机验证，也可以通过机加工的方式制作非金属或者轻合金材质的成品，用于小型教具模型、桌面级自动化小设备、无人机微型传动机构这类对载荷要求不高，但对安装便捷性、结构紧凑度有要求的场合，相比采购标准轴承再单独加工安装座的方案，一体化的结构能减少装配累计误差，提升转轴的同轴度表现，

　　尤其是在小载荷、低转速的传动场景下，这种简化设计的轴承结构完全可以满足使用需求，不需要追求过高的精度等级与复杂的密封、润滑结构，进一步降低整体的制造成本与装配难度。结构设计过程中，滚柱与滚道的间隙做了适配3D打印工艺的预留，考虑到FDM打印工艺的成型公差，间隙值设置在合理范围，既不会因为间隙过小导致打印后滚柱卡滞无法转动，也不会因为间隙过大导致转动过程中出现晃动、转轴偏移的问题，基座的方形结构侧面预留了足够的平面，方便后续如果需要加装端盖、密封件的时候有足够的安装基准面，底部的两个插脚除了定位功能之外，也可以在粘接固定时作为溢胶的导流结构，让粘接剂均匀填充在安装板与基座底面的缝隙中，提升连接的牢固程度。
