多勺轮式立式水力驱动提水装置

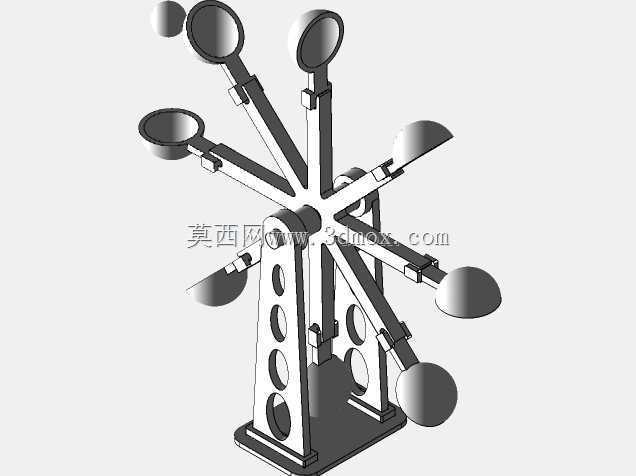

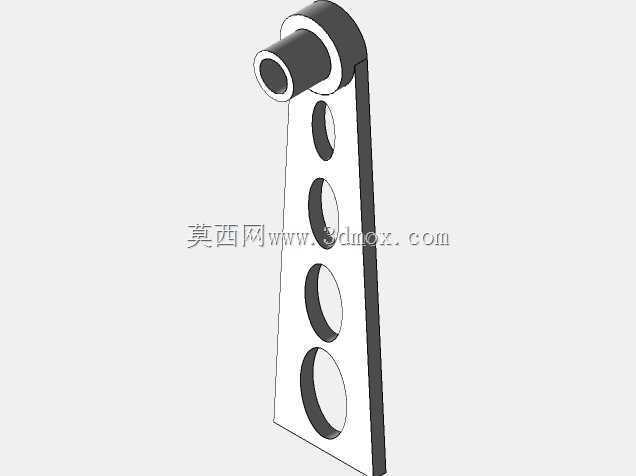

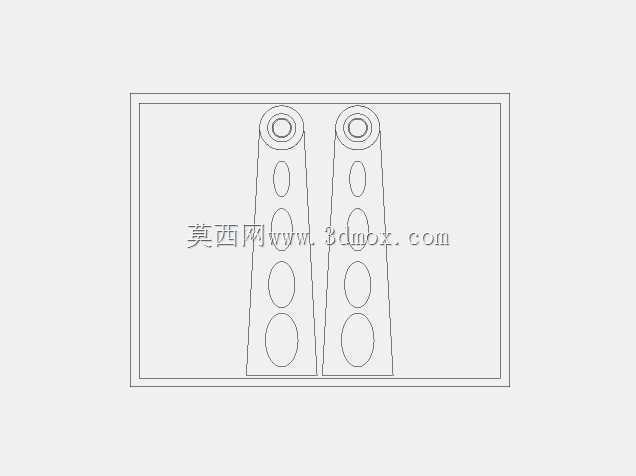

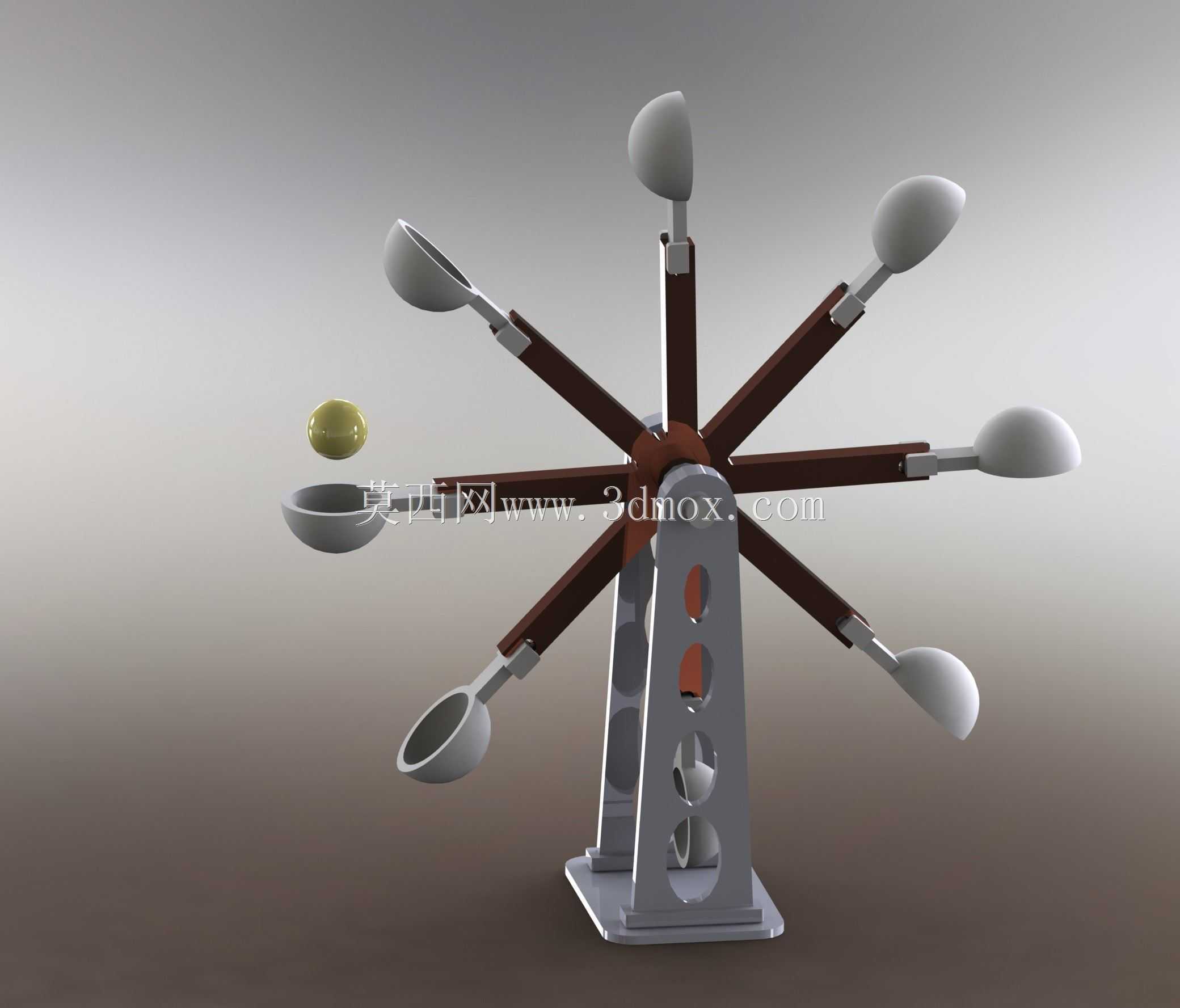

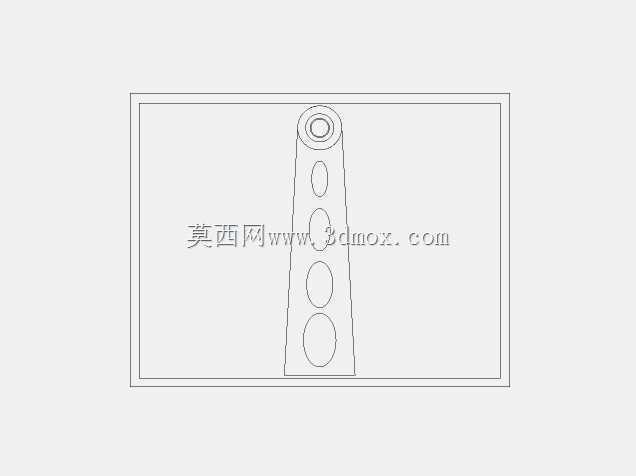

　　该装置核心为立式支撑的多勺轮式结构，主要应用于低水头自然水流场景下的无动力提水作业，常见于山地丘陵区域的农田自流灌溉、小型景观水系循环、传统水力演示教具等场景，无需外接电力输入，仅依靠水流冲击舀水勺产生的扭矩即可完成连续提水动作，适配流速0.5-2m/s的自然溪流、引水渠等水流环境，可实现低扬程持续输水，单装置提水高度可根据轮辐长度调整，常规配置下提水扬程可达轮体半径的0.8倍左右。从结构设计逻辑来看，整体采用立式单轴支撑布局，底部为带加宽底座的立式支架，支架上开设多组镂空减重孔，既降低整体结构自重，也可减少水流冲击支架产生的紊流影响，同时镂空结构可作为装配观察位，方便后期维护时检查转轴的磨损情况。

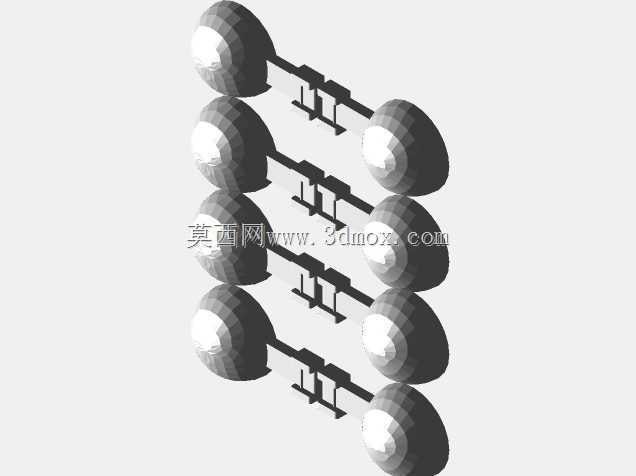

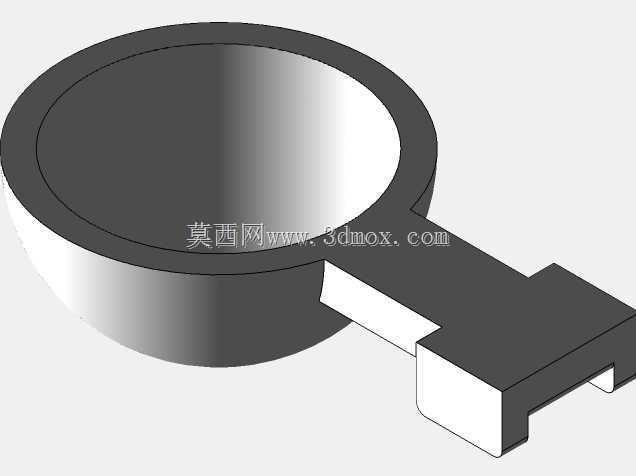

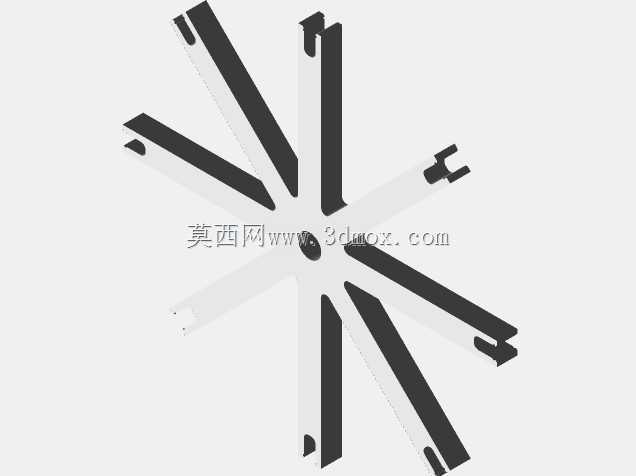

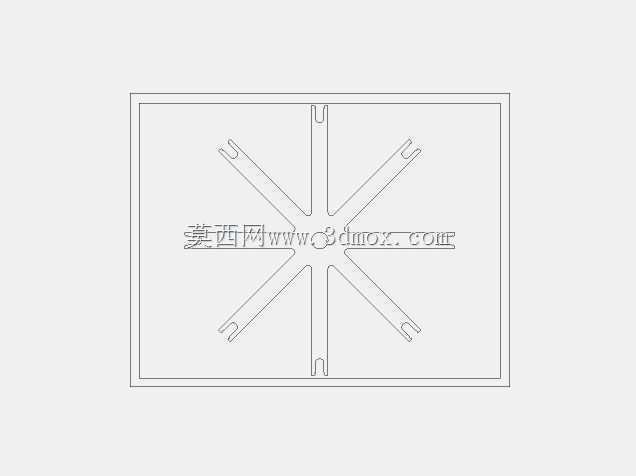

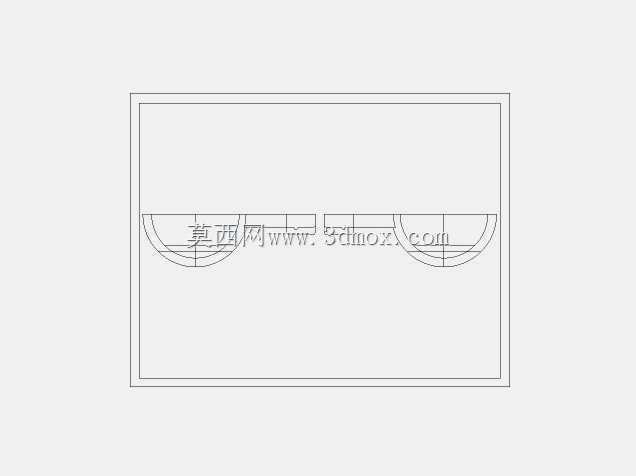

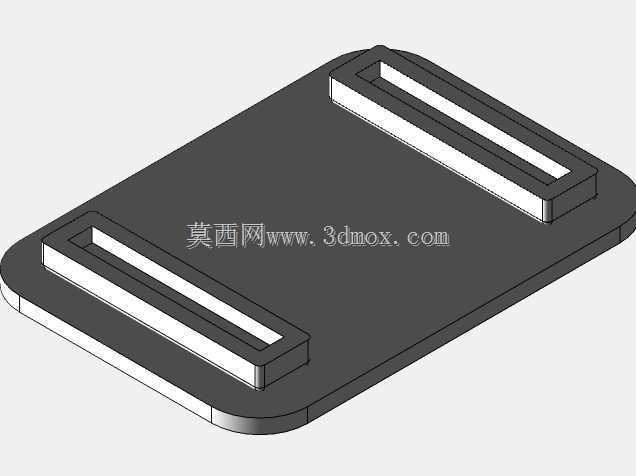

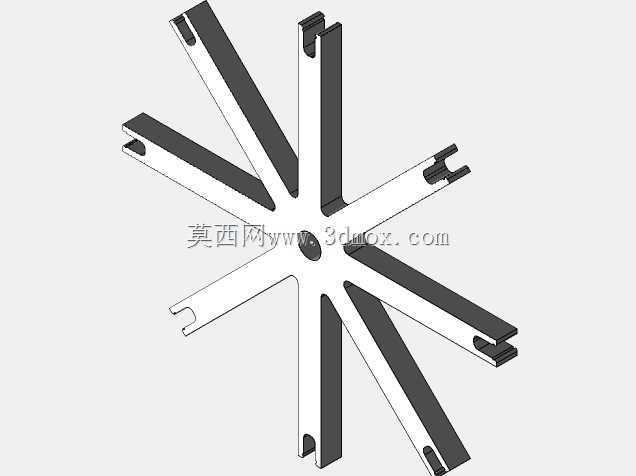

　　轮体部分采用八根放射状均匀分布的轮辐，每根轮辐末端固定一个敞口式舀水勺，勺体采用弧形敞口设计，入水时可快速舀取水体，随着轮体转动抬升至高点时，勺体开口自然倾斜，将内部水体倾倒至预设的接水槽内，完成提水输水的完整循环。轮辐与中心轮毂采用过盈配合加定位销的连接方式，可承受持续水流冲击产生的交变载荷，避免长期运行后轮辐松动偏移。转轴部分采用耐磨自润滑衬套，无需频繁加注润滑脂即可在潮湿水环境下长期稳定运行，衬套与支架的安装位设计有密封挡边，可阻挡水流中的泥沙进入转动配合面，减少磨粒磨损。安装边界方面，装置底座采用方形平板结构，安装时需将底座固定在水流侧边的混凝土基础或硬质岩基上，基础平面度误差需控制在2mm以内，保证轮体转动时无偏摆卡滞；

　　轮体最低点与水面的高度差需控制在舀水勺高度的1/3处，既保证勺体入水深度足够舀取足量水体，也避免入水过深导致轮体转动阻力过大。整体结构无复杂精密部件，普通机加工条件即可完成生产制造，所有零部件均采用常见的金属板材、棒材加工成型，勺体可采用冲压成型工艺批量生产，支架采用板材激光切割后折弯焊接成型，轮毂采用棒料车削加工即可，生产制造成本较低，适合乡村小型水利设施、科普教育场景的批量部署。在实际运行过程中，水流冲击浸入水中的舀水勺，勺体迎水面承受水流推力产生绕中心轴的扭矩，带动整个轮体持续转动，每个勺体依次完成入水舀水、抬升、倾倒、复位的循环动作，无需额外的传动变速结构，整体运行可靠性高，故障点极少，

　　日常维护仅需定期清理缠绕在轮辐上的水草、漂浮杂物即可。设计时充分考虑了不同水流条件下的适配性，轮辐长度可根据实际安装场景的水位落差、提水高度需求灵活调整，舀水勺的容积也可根据所需提水量匹配，在水流流速稳定的场景下，可实现24小时无人值守连续运行，相比电力驱动的提水泵，不存在漏电风险，也无需消耗电能，适合偏远无电区域的小型供水需求。支架的镂空设计除了减重和减阻作用外，还可在支架内部预留配重安装位，在水流冲击力较大的场景下，可在支架内部加装配重块，降低整体装置的重心，避免水流冲击导致装置倾覆，无需额外加大底座尺寸即可提升安装稳定性。轮体的动平衡在设计阶段就做了针对性优化，每根轮辐及末端勺体的重量差控制在5g以内，保证轮体转动时无明显振动，减少转轴衬套的偏磨，延长整体使用寿命。舀水勺的倾斜角度经过反复校核，当勺体转动至轮体最高点时，勺体开口刚好对准接水槽的进水位置，可保证舀取的水体全部流入接水槽内，不会出现撒漏情况，提升提水效率；勺体边缘做卷边加固处理，避免长期与水流、泥沙摩擦导致勺口磨损变形，影响舀水量。
