飞机轴承支架拓扑优化结构设计方案

　　在民用及通用航空飞行器的起落架系统中，轴承支架是连接起落架承力支柱与机轮轴承组件的核心传力构件，其结构性能直接决定起落架收放过程的平顺性、着陆冲击载荷的传递效率以及长期服役的结构可靠性。传统的轴承支架多采用锻造后机加工的工艺成型，设计阶段往往为了覆盖极端载荷工况预留较大的安全裕度，导致零件整体重量偏大，不仅增加了飞行器的空载质量，也在一定程度上提升了燃油消耗与运营成本。本次设计的轴承支架结构，围绕航空构件轻量化与高承载的双重需求，采用拓扑优化方法完成结构构型迭代，在满足所有静动态载荷要求的前提下，最大限度去除非承力区域的冗余材料。

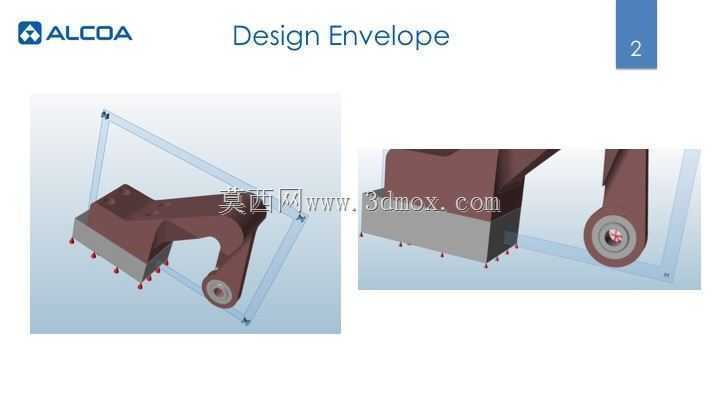

　　从实际应用场景来看，该支架安装于起落架舱内侧的承力梁接口位置，上端通过螺栓组与机身主承力结构连接，下端的轴承安装孔位用于固定机轮转轴的轴承外圈，需要承受着陆瞬间的垂直冲击载荷、滑行阶段的侧向交变载荷、以及起落架收放过程中的扭转力矩。设计初期首先完成安装边界的约束梳理：上端连接面的螺栓孔位需匹配现有主承力梁的接口尺寸，孔位间距、孔径公差严格沿用原有装机接口标准，无需对机身侧结构做任何改动即可实现替换安装；下端轴承孔的内径、同轴度、端面跳动公差完全符合航空轴承的安装规范，可直接适配对应规格的深沟球轴承或圆锥滚子轴承，保证转动副的装配精度。

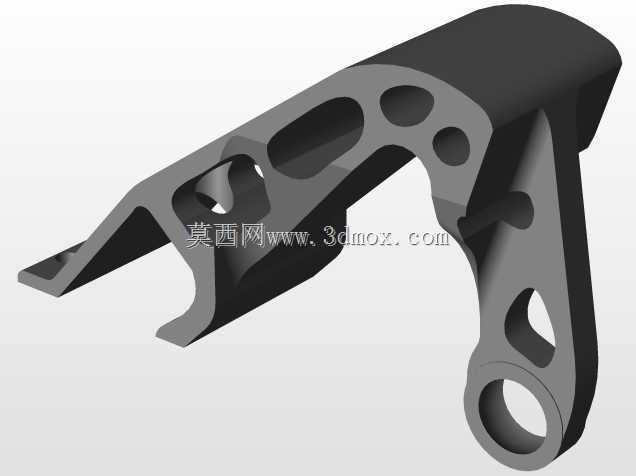

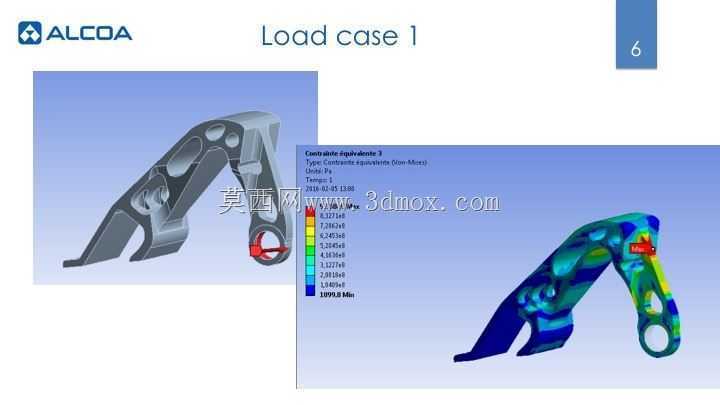

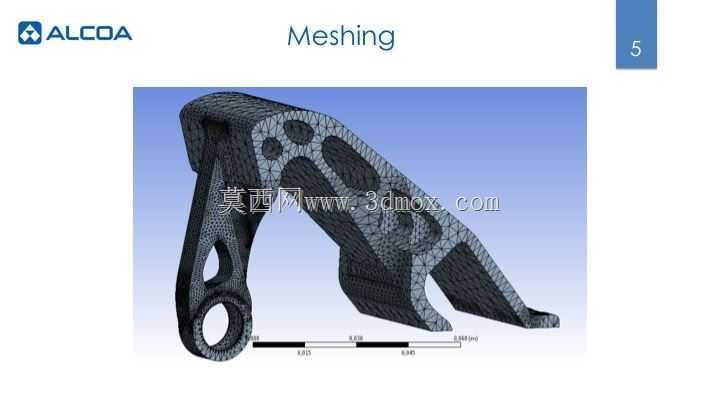

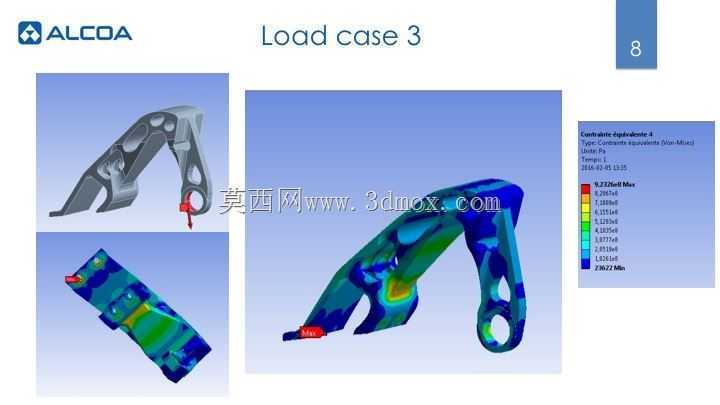

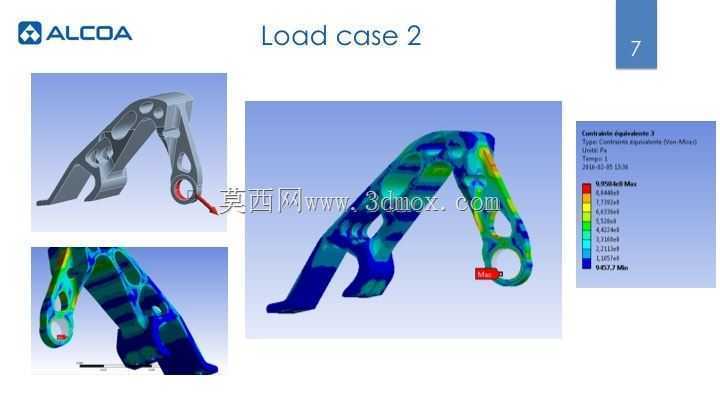

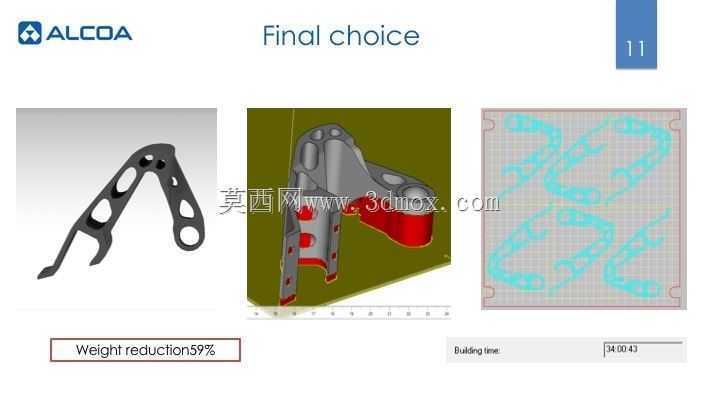

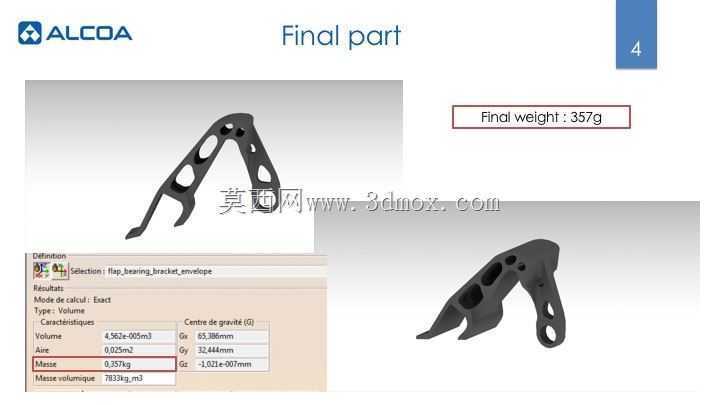

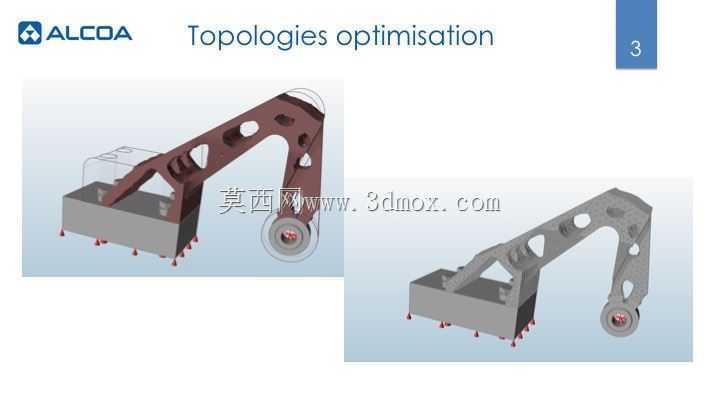

　　拓扑优化的设计过程以安装接口的固定约束为边界条件，将着陆冲击、侧向过载、扭转力矩三类典型工况的载荷作为输入，以结构刚度最大化为目标、设定明确的体积缩减比例作为约束，通过迭代计算得到材料的最优分布路径。最终成型的结构完全顺着主应力迹线布置承力筋条，在应力水平极低的区域做镂空处理，避免了传统等厚度壁板设计带来的材料浪费。从结构特性来看，优化后的支架在主传力路径上的筋条厚度经过多轮仿真校核，最大应力值远低于航空铝合金或钛合金材料的屈服强度，疲劳寿命满足起落架数千次起降的服役要求；整体重量相比传统同载荷等级的锻造支架降低近四成，对于航空装备而言，每一克的结构减重都能转化为有效载荷的提升或者燃油消耗的降低，具备较高的工程应用价值。

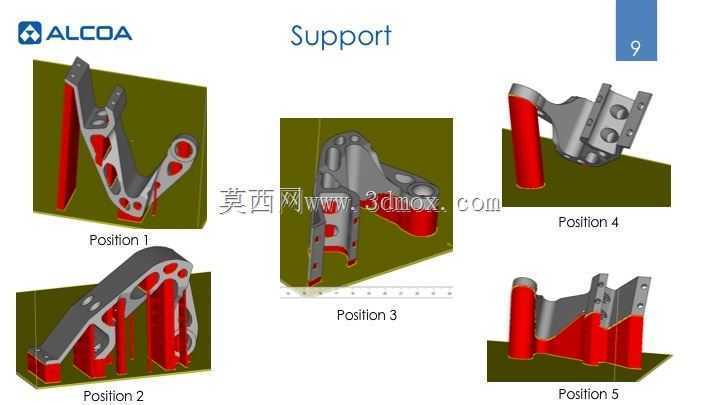

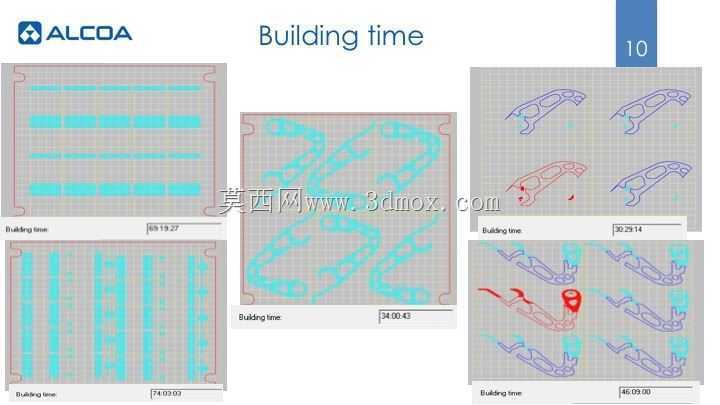

　　考虑到该类复杂拓扑结构的加工可行性，设计过程中同步兼顾了增材制造的工艺约束：所有悬空结构的倾斜角度大于增材工艺的最小自支撑角度，减少打印过程中额外支撑结构的添加，降低后处理的工作量；筋条之间的镂空区域预留足够的清粉通道，保证打印完成后内部金属粉末可以完全排出，避免残留粉末带来的额外重量与结构隐患；所有转角位置均做圆角过渡，避免应力集中的同时，也符合增材制造的成型特点，减少打印过程中的缺陷产生。

　　在安装适配性方面，支架上端的连接面加工有定位止口，装配时可快速实现与主承力梁的对位，降低装配难度；连接螺栓的孔位周边做局部加厚处理，分散螺栓预紧力带来的局部压应力，避免长期服役过程中孔边出现压溃变形。下端轴承孔的端面设计有密封件安装槽，可配套安装橡胶密封圈，阻挡跑道上的砂石、雨水进入轴承内部，延长轴承的维护周期。整个结构没有多余的工艺凸台与冗余特征，每一处结构的存在都对应明确的传力需求或装配需求，完全围绕实际工况的使用要求完成设计，既可以作为现有飞行器起落架部件的轻量化替换方案，也能为同类航空承力构件的拓扑优化设计提供参考思路。
