树莓派轮式移动机器人车体结构

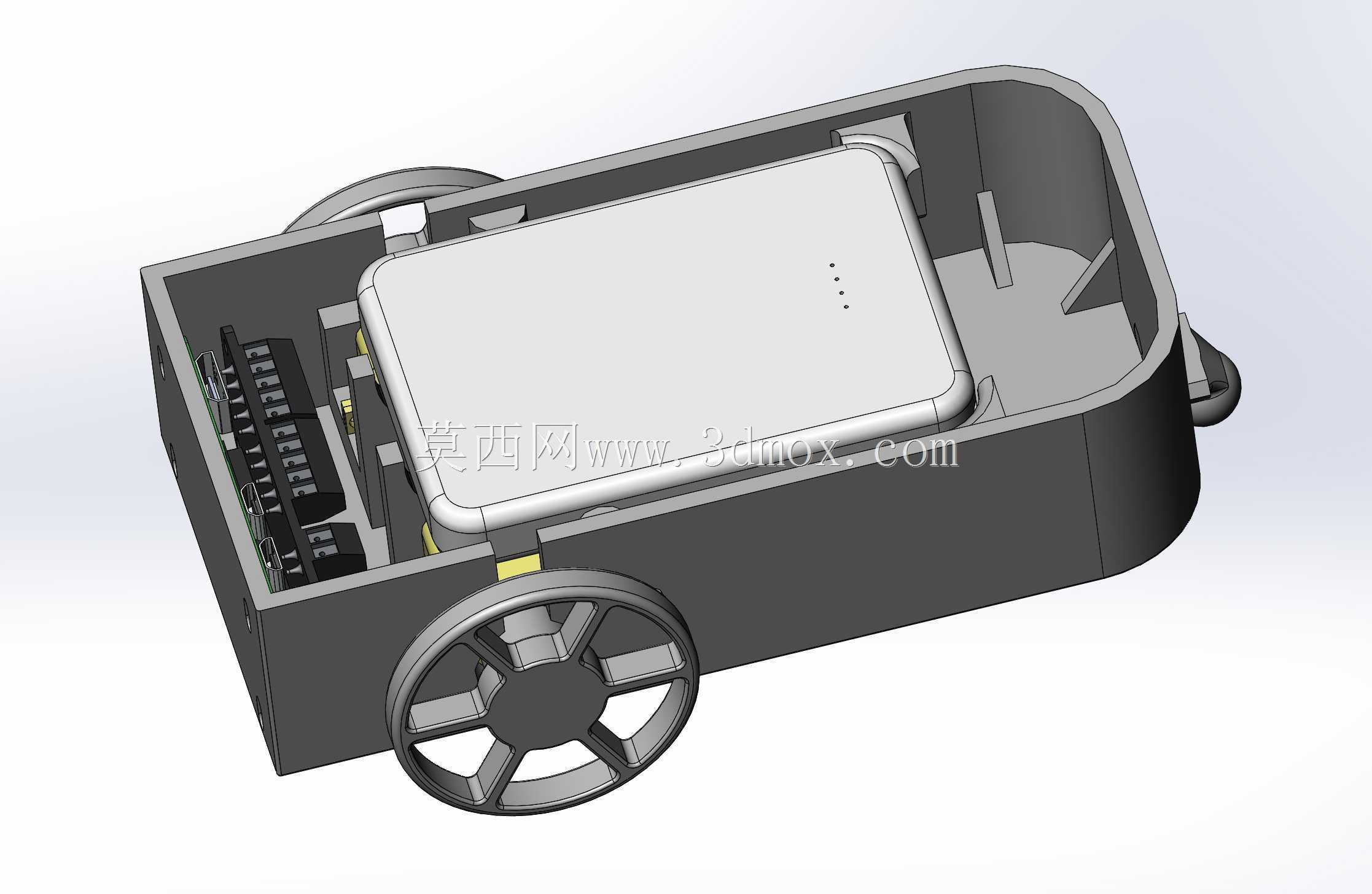

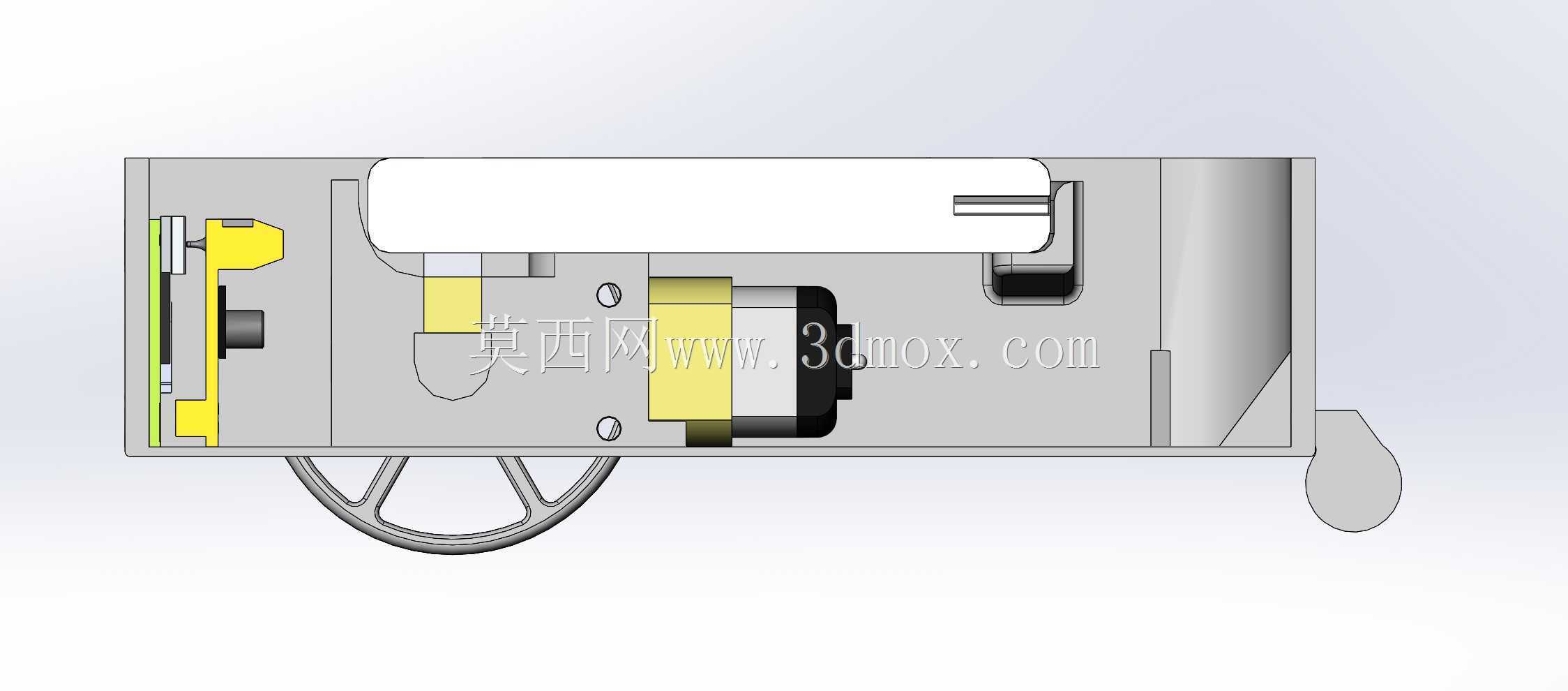

　　这款轮式移动机器人的车体结构，核心围绕嵌入式单板计算机的搭载需求展开设计，整体采用开放式舱体布局，适配树莓派这类通用嵌入式主控板的安装固定，主要面向高校机器人俱乐部的教学实践、小型移动机器人原型开发场景，可用于室内循迹、环境感知、小型物品转运等基础功能验证。从结构设计逻辑来看，舱体内部预留了规整的主控板安装位，四周设置了限位卡扣与支撑筋位，无需额外打孔即可通过卡扣或双面胶完成主控板的固定，避免了传统螺丝固定对电路板造成的损伤，同时在主控板安装位的侧方预留了接线空间，方便连接电机驱动板、传感器模块等外设，走线时可顺着舱体内侧的走线槽排布，减少线束与运动部件的干涉风险。底盘两侧直接集成了轮轴安装座，匹配小型直流减速电机的安装尺寸，

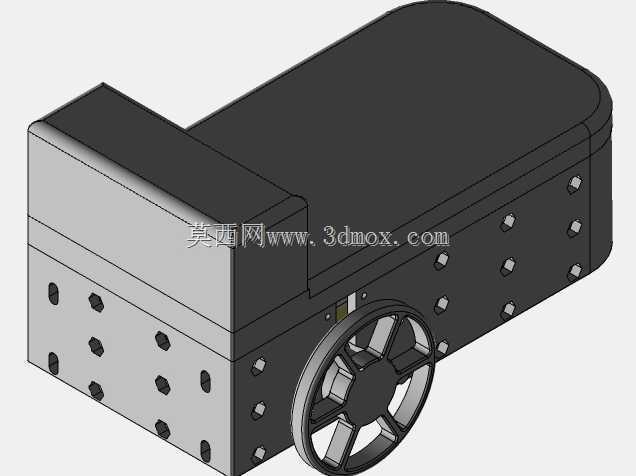

　　轮体采用辐条式镂空结构，在保证结构强度的前提下尽可能降低自重，减少电机的负载扭矩，轮缘做了圆角处理，避免运动过程中剐蹭地面或障碍物。舱体尾部预留了万向轮的安装接口，可根据使用需求搭配不同直径的从动万向轮，调整整车的离地间隙，适配不同平整度的室内地面。从安装边界来看，整车舱体的内部净空尺寸刚好适配标准尺寸的树莓派主板加常规散热片的高度，不会出现盖板无法闭合的问题，舱体侧壁预留了多个开口，对应主控板的USB接口、HDMI接口、供电接口位置，无需拆解车体即可完成外设插拔与供电连接，日常调试时无需反复拆装结构件，大幅提升原型开发阶段的调试效率。结构设计时充分考虑了3D打印加工的工艺特性，所有壁厚保持均匀，没有出现过大的实心结构，

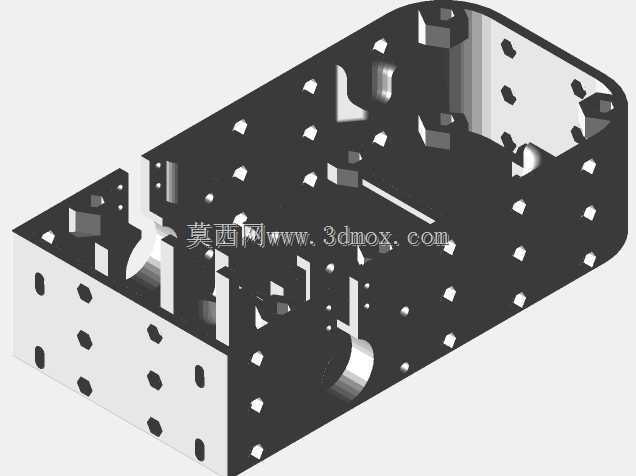

　　避免打印过程中出现翘曲变形，同时所有棱角处都做了圆角过渡，既减少打印时的支撑用量，也能避免使用过程中尖锐棱角划伤操作人员。舱体内部的支撑筋位同时起到了加强结构强度的作用，在小车发生轻微碰撞时，筋位可以分散冲击力，避免舱体开裂，同时保护内部的主控板与电子元件不受损坏。轮轴与舱体的连接位置做了加厚处理，长期运行也不会出现轴孔磨损扩大的问题，保证车轮转动的同轴度，减少小车走偏的概率。在实际使用场景中，这款车体结构可以直接搭配常规的L298N或TB6612电机驱动板，驱动板可固定在主控板侧方的空余位置，舱体顶部可根据需求加装超声波传感器、摄像头模块等感知元件，顶部预留的安装孔位适配常见的传感器支架尺寸，无需额外打孔改装。整车的重心设计偏低，

　　电池仓设置在舱体底部的凹槽内，进一步降低整车重心，避免小车加减速或转向时发生侧翻，电池仓的尺寸适配常规的2S锂电池或18650电池组，固定位设置了弹性卡扣，更换电池时无需工具即可快速拆装。不同于市面上常见的一体化封闭小车底盘，这款结构采用半开放设计，调试时可以直接观察到内部电子元件的运行状态，出现接线松动或元件故障时可以快速排查，非常适合教学场景下的学生实践使用，学生可以在基础车体结构上自主加装各类功能模块，完成不同功能的机器人原型开发，比如加装机械爪完成小型物品抓取，加装红外阵列完成热源巡检，加装蓝牙模块完成远程遥控等。结构的所有配合尺寸都经过公差匹配，3D打印后无需二次打磨即可完成装配，轮轴与孔位的配合间隙控制在合理范围，既不会出现卡滞也不会有过大的旷量，保证车轮转动顺畅。
