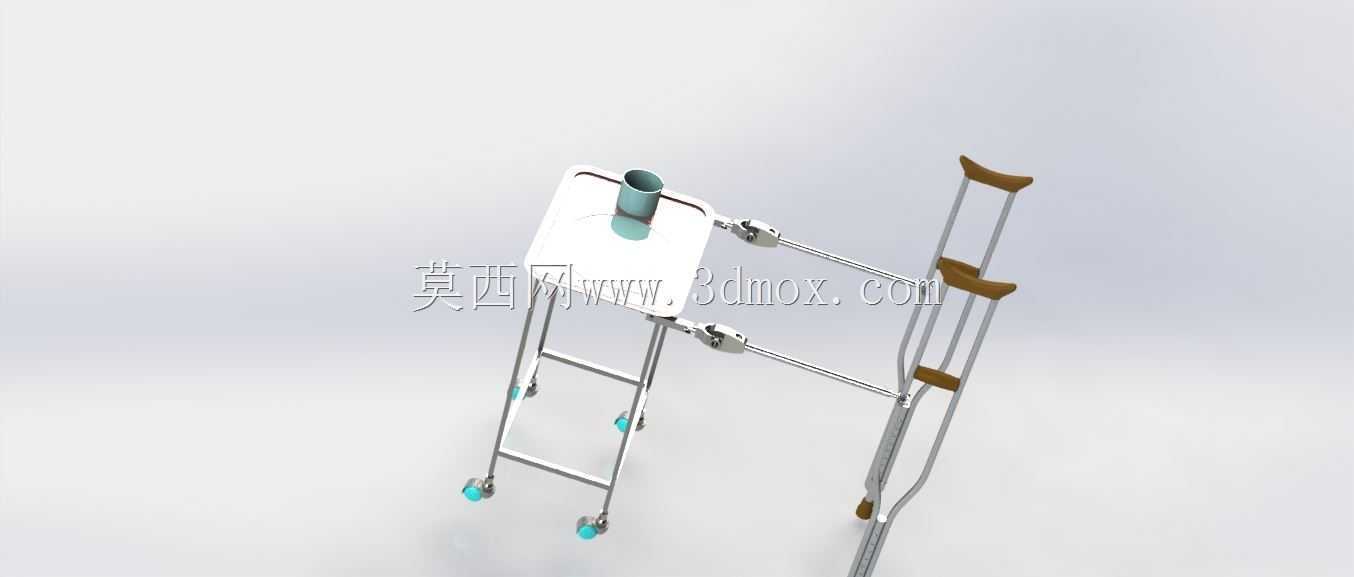

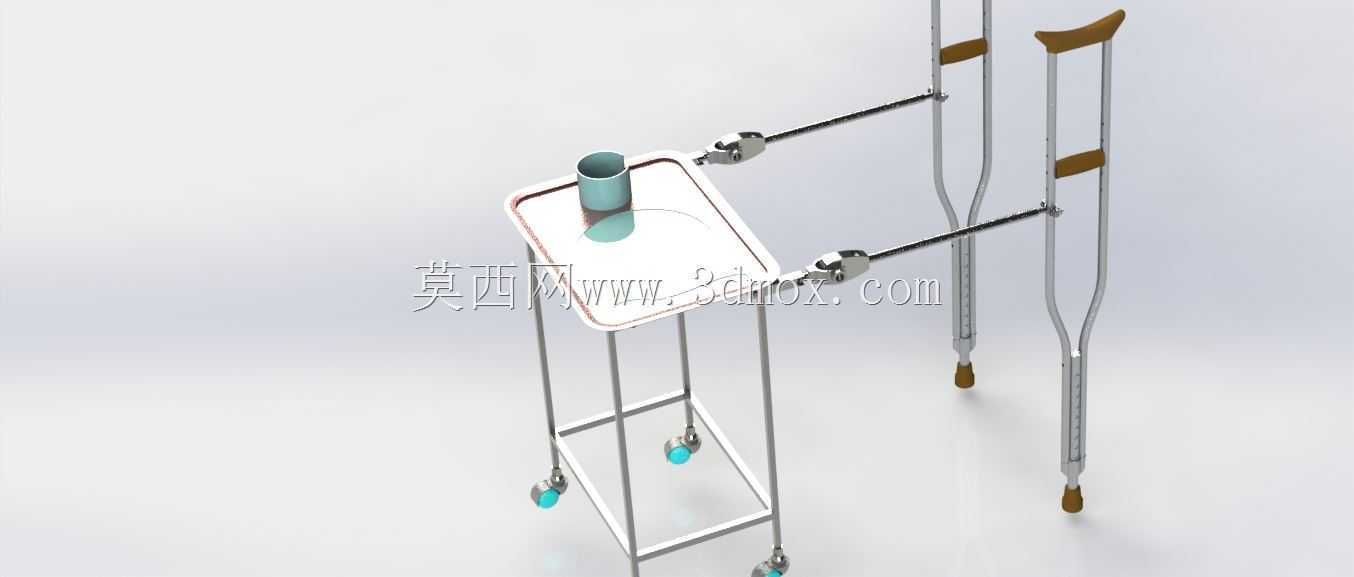

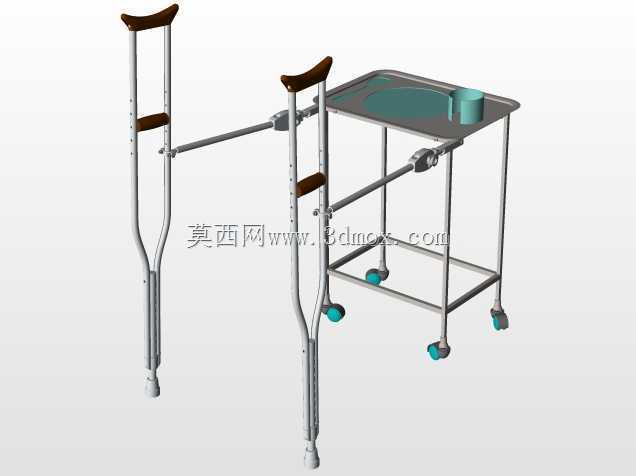

拐杖配套便携杯托支撑结构设计

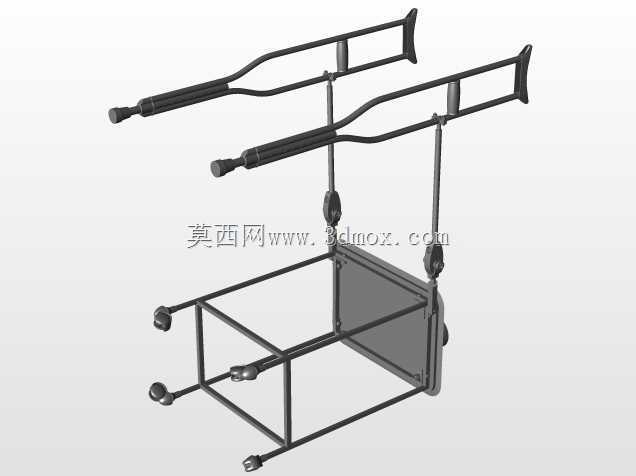

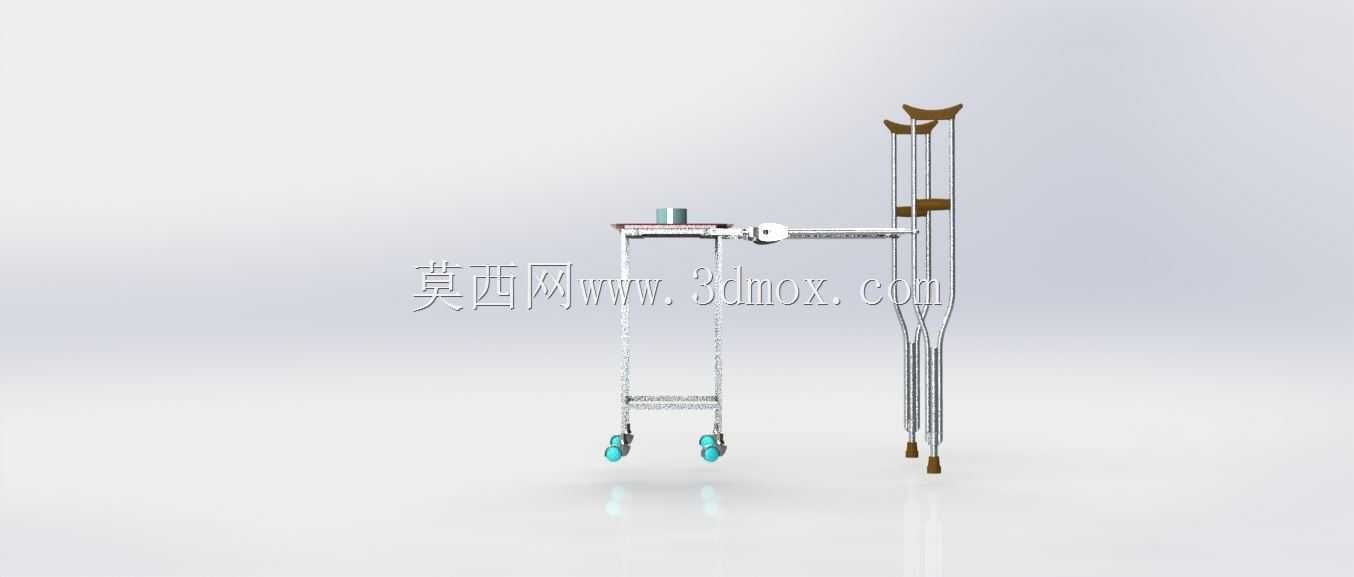

　　这款拐杖配套的杯托支撑结构，主要面向行动不便需长期借助腋拐、肘拐出行的群体，解决外出过程中随身饮品、小份食物无合适位置放置的实际痛点，在社区出行、户外短距活动、就医复诊等日常场景中，使用者无需额外腾出持拐的手拎拿水杯，也不用将饮品放置在易倾洒的衣物口袋中，大幅提升出行过程的便利性。从结构设计逻辑来看，整套构件采用分体式快装思路，夹持端适配市面主流管径的金属拐杖杆身，夹持机构内置防滑胶垫，锁紧后不会沿杆身滑动、也不会刮伤拐杖表面的阳极氧化层，使用者无需额外工具即可完成安装与拆卸，调整安装位置时仅需扳动侧边的快拆卡扣即可操作，适配不同身高使用者的持拐习惯，安装位置可根据手臂自然下垂的高度灵活调整，取放杯子时无需过度弯腰或抬臂，

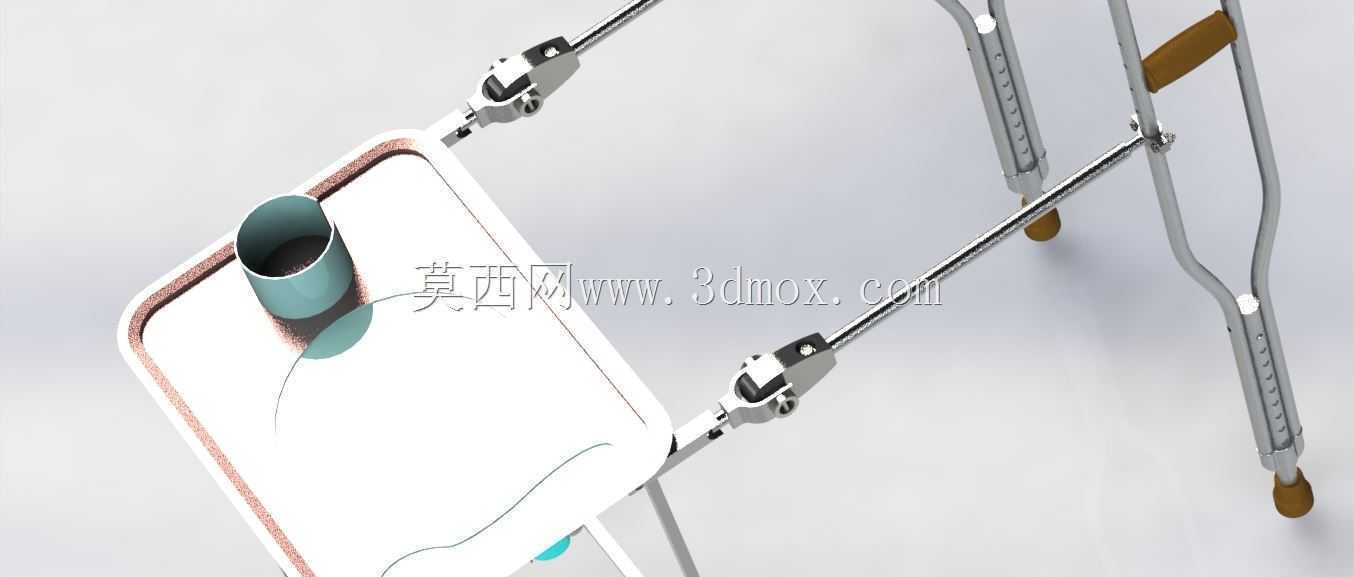

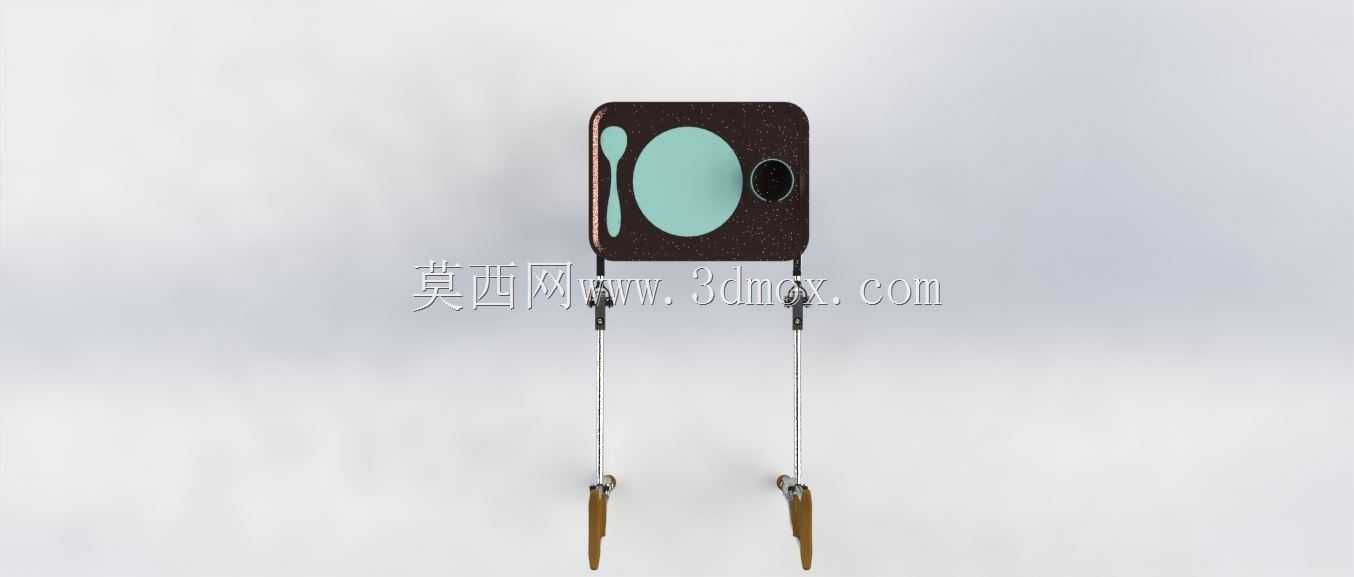

　　符合人体工程学的操作逻辑。置物托盘部分采用带围边的浅槽设计，围边高度适配常规纸杯、塑料水杯、玻璃杯的底部直径，杯位处设置了独立的限位套筒，套筒内径适配市面常见的500ml以内瓶装水、常规口径马克杯的底部尺寸，放置后杯子不会因拐杖触地的震动、行走过程中的杆身晃动出现滑落、倾洒的问题，托盘剩余的平面区域可临时放置小份独立包装的食物、纸巾等随身小物件，满足短距出行的置物需求。材质选型上，与拐杖杆身连接的支架、托盘承力结构、连接杆件均采用6061铝合金材质，通过一体冲压与铆接工艺成型，在保证结构强度的前提下尽可能降低整体自重，不会给拐杖增加过多额外负载，避免长期使用增加使用者的手臂负担；与杯体接触的限位套筒、

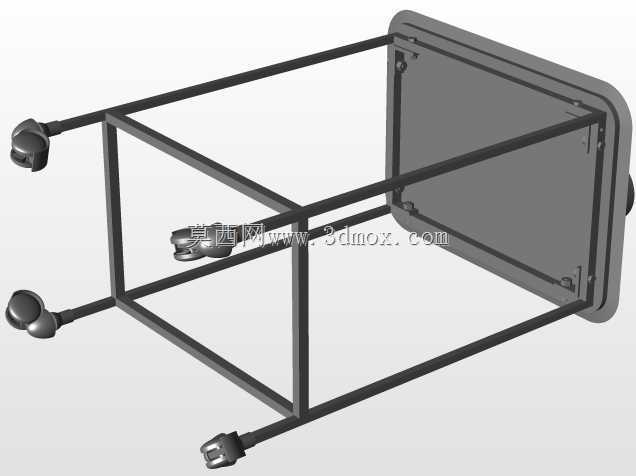

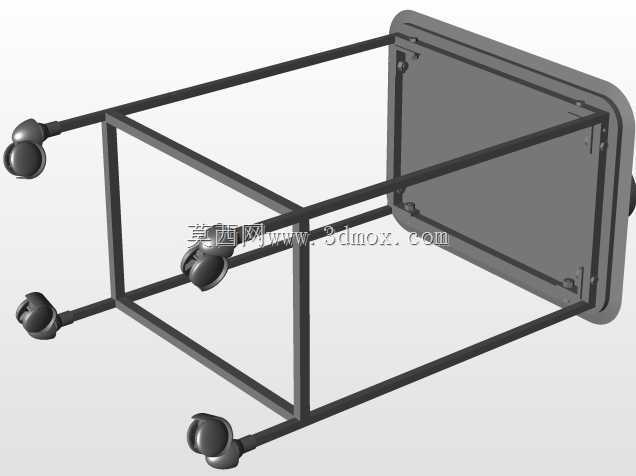

　　托盘底部接触车轮的部位采用热固性塑料材质，该类材料具备优异的抗冲击性与耐磨损性能，长期使用不会因反复放置杯子出现开裂、变形，接触地面的小滚轮采用热固性塑料包覆软质橡胶的结构，在使用者停下休息、拐杖斜靠支撑时，滚轮可接触地面分担部分托盘承重，同时不会刮花室内地砖、木质地板的表面。安装边界方面，整套构件的夹持端适配直径19mm到25mm的圆形金属拐杖杆身，基本覆盖市面常规量产腋拐、肘拐的杆径尺寸，安装后整体向外延伸的长度控制在120mm以内，不会在行走过程中剐蹭使用者的衣物，也不会在经过狭窄通道、门框时出现卡滞；托盘整体距离杆身的垂直高度可在100mm到180mm区间内调整，适配不同长度的杯型，放置杯子后整体重心贴近拐杖杆身，

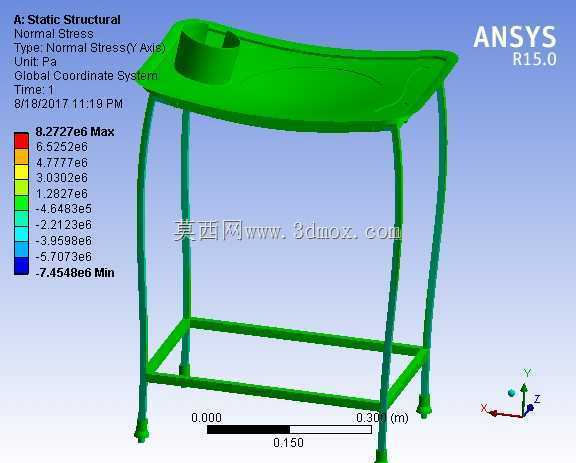

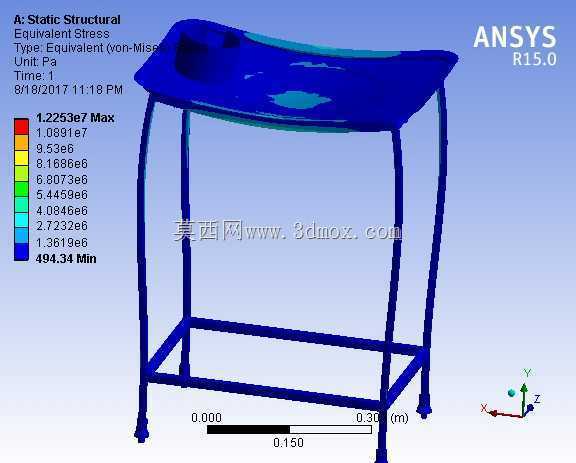

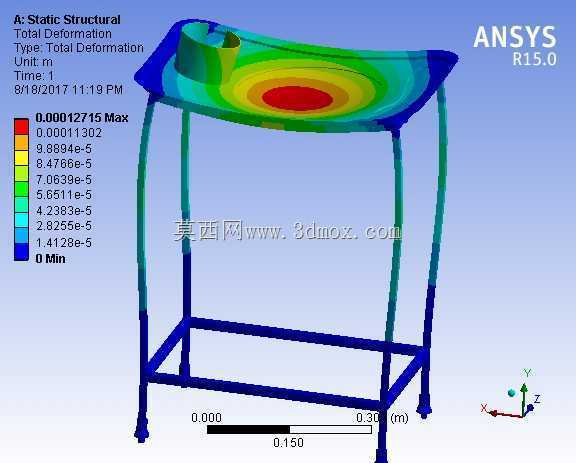

　　不会导致拐杖出现重心偏移侧翻的问题。结构细节上，连接杆件与夹持端、托盘的连接部位均设置了阻尼转轴，使用者在不使用杯托时，可将托盘向上翻折贴合在拐杖杆身侧面，翻折后通过卡扣固定，不会占用额外空间，不影响拐杖在不搭载杯托时的正常使用；所有构件的外露边缘均做了圆角钝化处理，不存在尖锐毛刺，安装与使用过程中不会划伤使用者的手部、勾刮衣物面料。实际使用过程中，该结构可承受最大1.5kg的静态载重，完全满足单杯饮品加小份食物的承重需求，在常规步行速度下，杆身传递的震动会被夹持端的胶垫、塑料滚轮的缓冲结构抵消，托盘上放置的液面不会出现大幅晃动，正常行走状态下不会出现液体倾洒的问题。针对不同使用场景，托盘表面做了哑光防滑处理，沾附少量水渍后也不会导致杯子打滑，清洁时仅需用湿抹布擦拭即可，铝合金构件表面做了阳极氧化处理，长期接触水渍、汗液也不会出现锈蚀掉漆的问题，整体使用寿命可匹配拐杖本身的使用周期。
