带防丢挂绳滴管式密封储液瓶结构设计

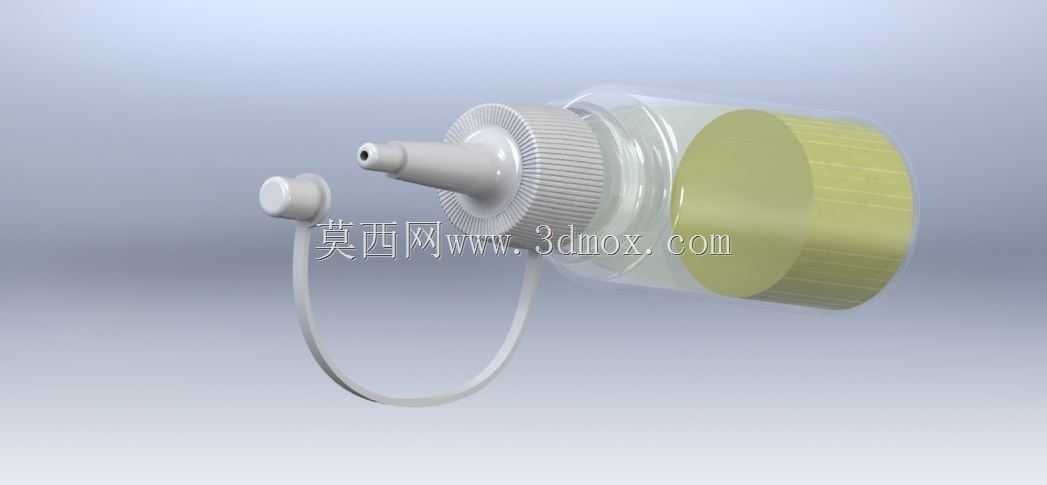

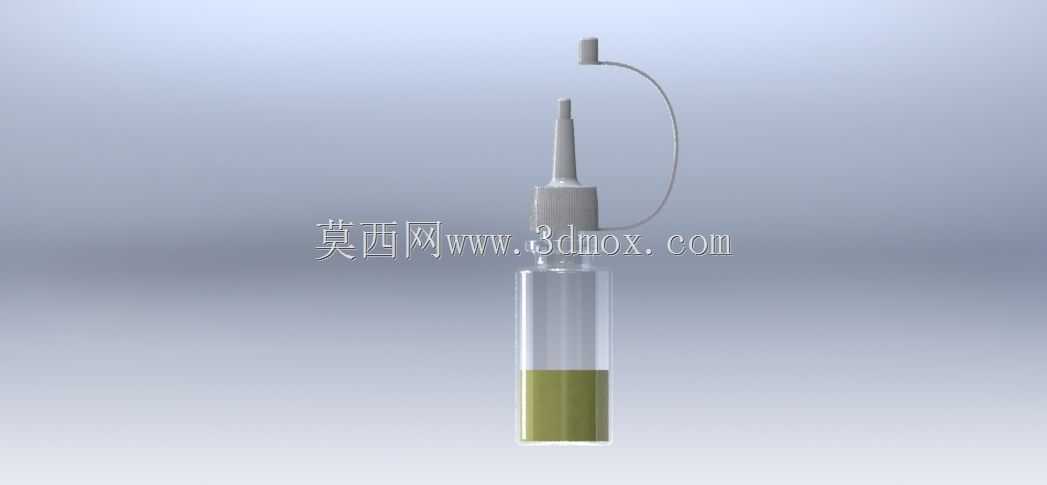

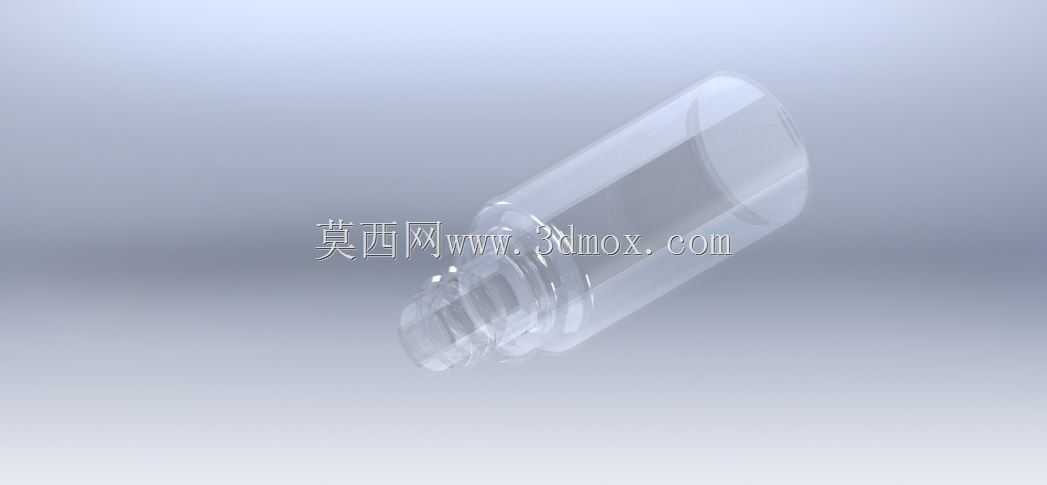

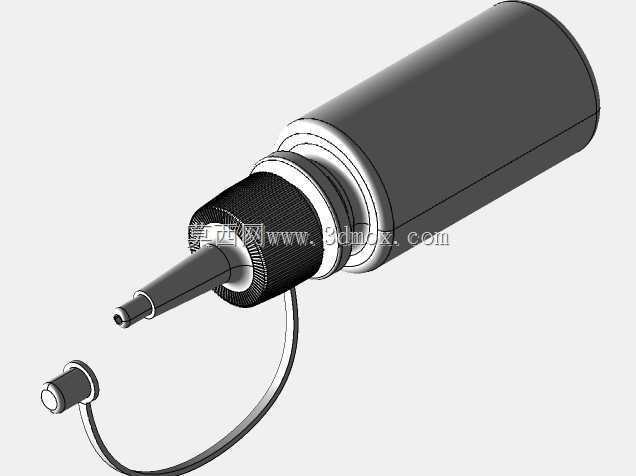

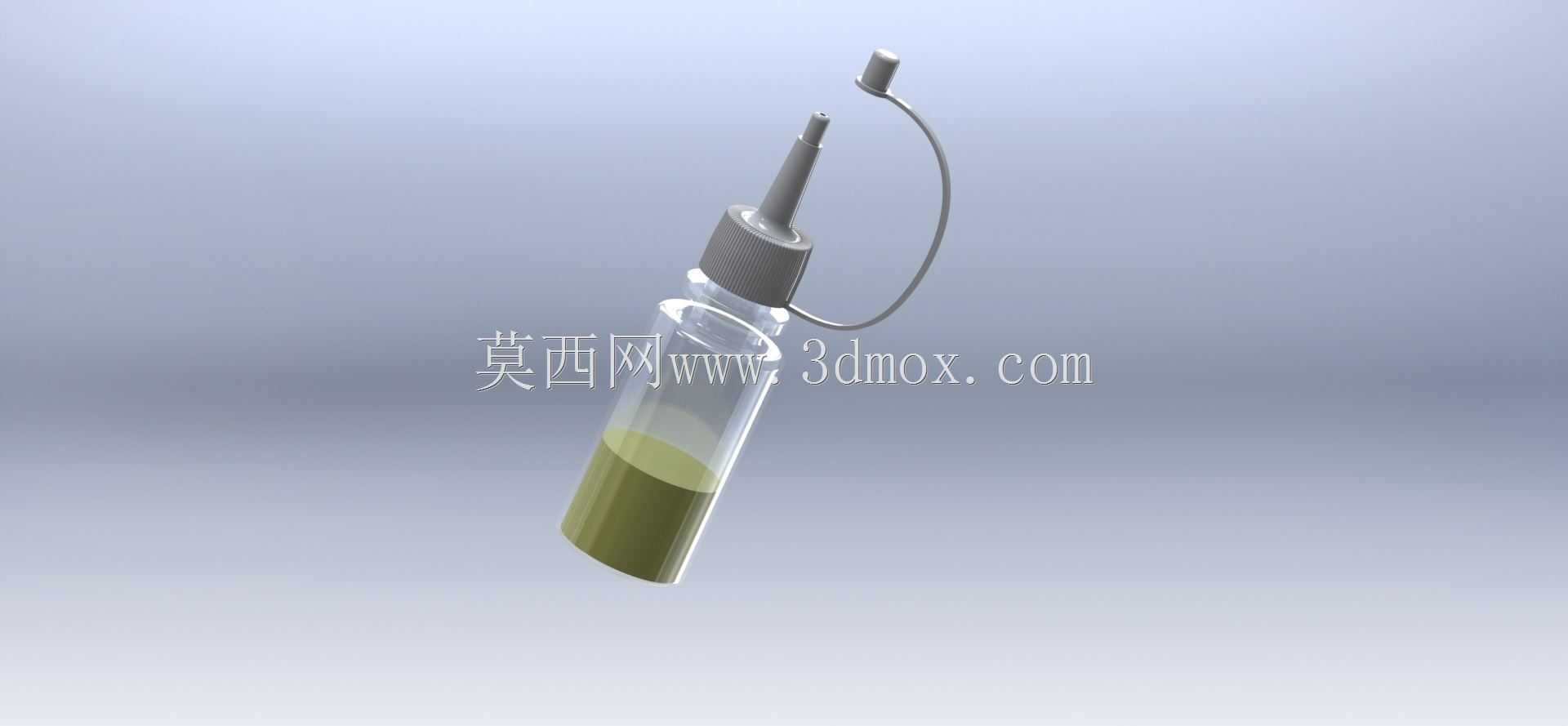

　　这款滴管式密封储液瓶的三维结构设计，最初是针对实验室微量液体取样、分装场景的实际需求展开的，日常在化学分析、试剂配比、小剂量油料取样这类作业里，经常会遇到滴头丢失、液体密封不严挥发、取液量难以精准控制的问题，传统的滴瓶要么是滴头与瓶身分离，收纳时容易滚落污染，要么是密封胶圈长期接触试剂老化漏液，这款结构就是针对这些现场痛点做的优化设计。从结构组成来看，整体分为透明瓶身、灰色滴头组件、连接挂绳三个核心部分，瓶身采用直筒圆柱形结构，底部做了圆弧过渡处理，既可以避免直立放置时的应力集中，也能在倾倒残留液体时减少瓶壁挂液量，瓶身的壁厚做了均匀化处理，常规壁厚控制在1.2mm左右，既保证了透明材质的可视性，能清晰观察内部液体的余量与色泽，

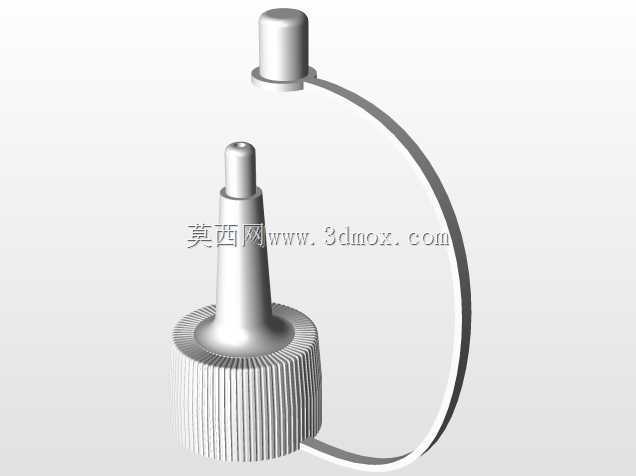

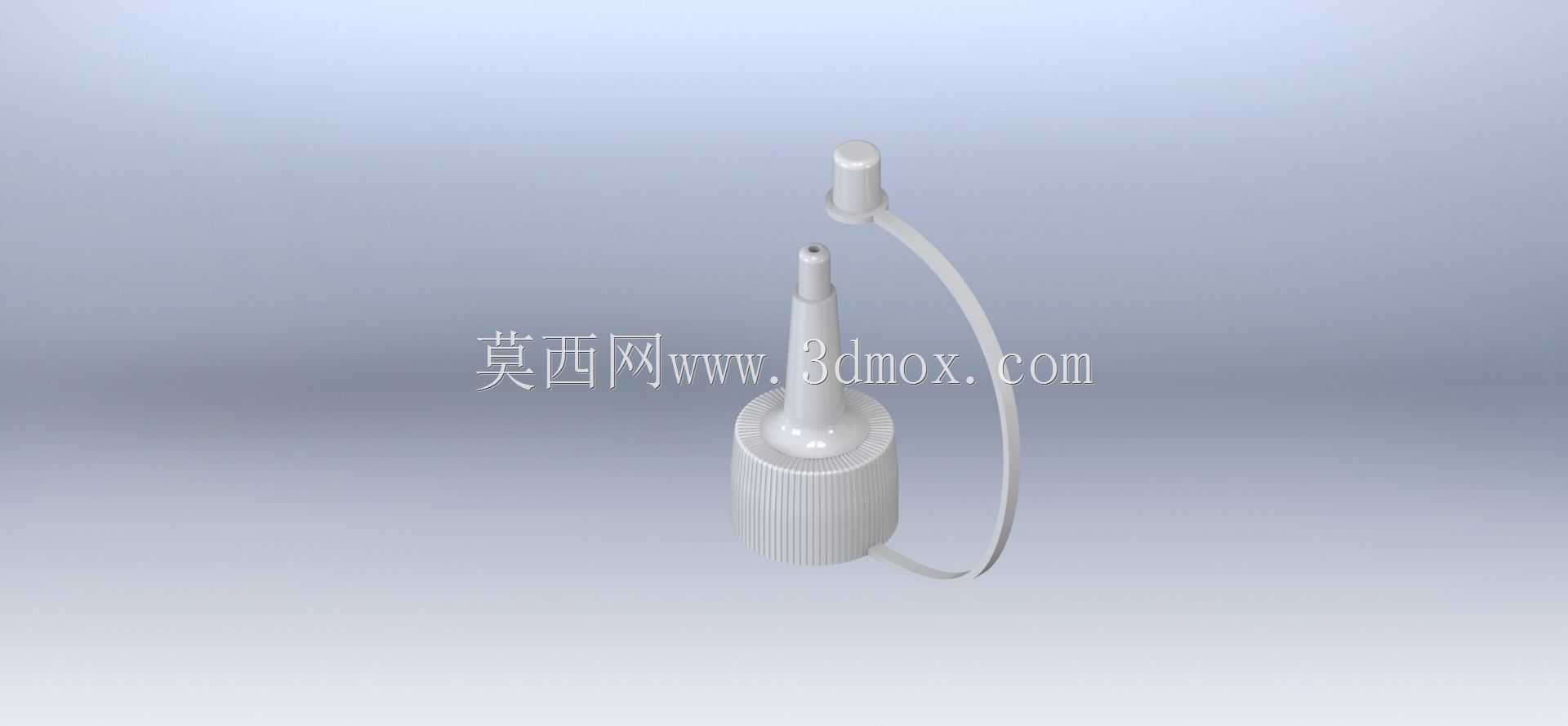

　　也能满足日常手持操作的结构强度，不会因为轻微挤压出现变形漏液的情况。滴头部分采用阶梯式轴径设计，与瓶口配合的位置做了两道环形密封槽，装配时可以搭配O型密封圈实现过盈配合，密封等级可以达到日常存放无挥发的要求，滴头顶端的出液口做了微径缩口处理，内径控制在0.8mm，轻挤瓶身时可以形成均匀的单滴滴液，不会出现流挂、连续出液的问题，能满足每次0.05ml左右的精准取液需求。连接挂绳是这款结构的核心优化点，采用软质韧性材料，一端固定在滴头的侧方挂耳上，另一端做了套环结构卡在瓶口的限位凸缘下方，不管是取下滴头进行取液操作，还是日常收纳携带，滴头都不会与瓶身完全分离，从根源上避免了滴头滚落污染、丢失的问题，挂绳的长度做了合理控制，

　　取液时滴头自然下垂不会接触到工作台面，也不会因为过长缠绕到其他实验器具。在安装与使用边界上，这款储液瓶的整体高度控制在75mm左右，瓶身外径18mm，属于小型手持规格，既可以放在常规的试管架孔位里直立存放，也可以放在便携工具包内携带，不会占用过多的收纳空间，瓶口的配合尺寸采用通用的实验室小口径规格，和常规的同规格滴头、密封盖具备互换性，即使原配滴头出现损坏，也可以快速替换通用配件继续使用。从实际应用的延伸场景来看，除了实验室试剂取样之外，这款结构也可以适配小剂量精油分装、美甲液存储、电子维修用助焊剂存放这类民用场景，瓶身的透明材质可以兼容大部分非强腐蚀性的液体，滴头的密封结构在倒置状态下也不会出现漏液问题，

　　日常放在工具包内携带不会污染其他物品。在建模过程中，所有的配合面都做了公差匹配设计，瓶口与滴头的配合采用H7/h6的间隙配合，既保证装配时的顺畅度，也能让密封圈产生足够的压缩量实现密封，挂绳与瓶身、滴头的连接位置都做了圆角过渡，避免长期弯折出现应力断裂的问题，瓶身底部的圆弧半径经过多次调整，既保证直立放置的稳定性，也不会因为圆弧过大减少实际的储液容积，整体有效储液容积控制在10ml左右，刚好满足小剂量液体的短期存储需求，不会因为容积过大导致液体长期存放变质。
