窄装隐藏式平齐安装铰链结构设计

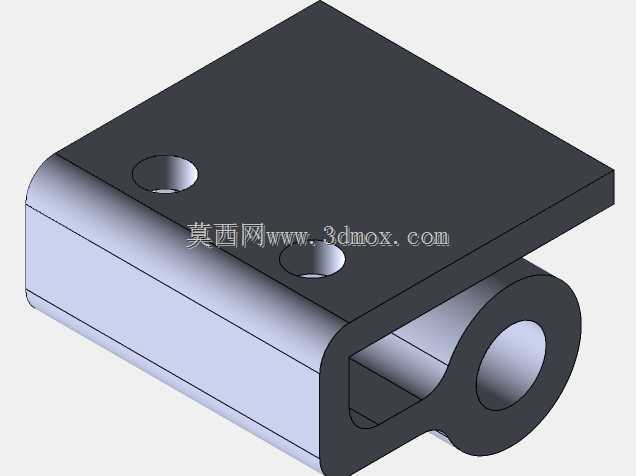

　　在紧凑型柜体、嵌入式设备舱、窄边电力设施防护门这类安装空间受限的场景里，常规外露式合页往往会因为安装位预留不足、装配后突出构件表面干涉周边部件、外露结构破坏外观整体性等问题无法适配，这款铰链正是针对这类窄空间、需隐藏安装的铰接需求开发的结构件。从结构功能上看，该铰链采用单轴铰接的核心形式，主体分为固定安装翼板与铰接套筒两个功能区段，翼板部分为平整板式结构，表面预留两个沉头安装孔，可直接通过紧固件将铰链固定在安装基座上，沉孔设计能够保证紧固件安装后头部完全没入翼板平面，不会出现突出结构剐蹭门板或其他周边构件的问题。铰接套筒为一体化弯折成型的筒状结构，与翼板通过圆弧过渡段连接，没有额外的拼接焊缝或装配接缝，整体结构强度更稳定，

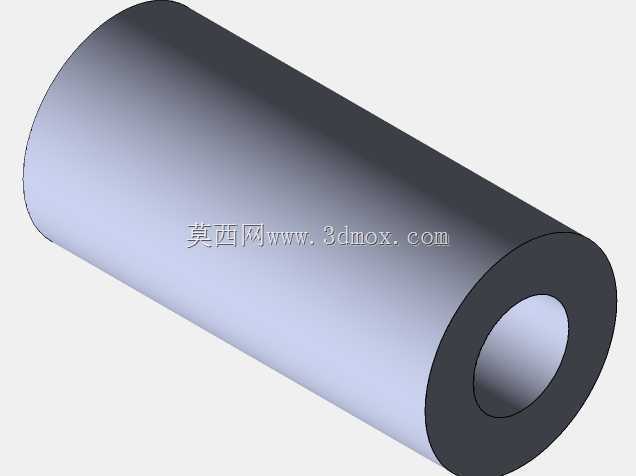

　　套筒内孔用于穿装铰接枢轴，与门板侧的铰接耳配合即可实现门板的绕轴转动。设计思路上完全围绕窄空间隐藏安装的核心需求展开，首先是整体安装后的外露厚度控制，翼板与铰接套筒的衔接处采用内凹式弯折结构，当门板处于闭合状态时，整个铰链主体可以完全嵌入门板与基座之间的预留缝隙内，翼板的安装平面与门板表面保持齐平，不会在门板外侧露出任何铰链结构，既满足了外观整洁的隐藏需求，也避免了突出结构勾挂线缆、干涉周边设备运维操作的问题。安装边界方面，翼板的两个安装孔中心距经过适配性优化，既能够保证两个紧固件的安装强度，避免单孔固定出现的转动松脱问题，也不会因为孔距过大占用过多的安装平面，适配厚度较薄的安装基座；

　　铰接套筒的轴向长度控制在满足铰接受力的最小范围内，不会向门板侧边方向伸出过长，适配侧边空间狭窄的安装场景，比如电力变压器的舱门、嵌入式电气柜的侧开门、窄边设备的检修盖板等场景，都可以直接选用该结构无需额外修改安装位。实际使用过程中，该铰链的转动间隙经过合理控制，既不会因为间隙过小导致门板转动卡滞，也不会因为间隙过大出现门板闭合后晃动错位的问题，圆弧过渡的结构没有尖锐棱角，安装运维过程中不会划伤操作人员或线缆表皮。相较于常规的外露合页，这款铰链不需要在门板外侧预留合页安装位，也不需要在门板边缘做开槽避让，只需要在基座和门板的对应位置预留铰接枢轴的安装孔与翼板的固定平面即可完成装配，大幅降低了窄空间场景下的铰接结构安装难度，

　　同时一体化的弯折结构没有多余的零散配件，装配过程不需要额外组装小零件，适合批量设备的快速装配作业。在受力特性上，翼板与套筒的过渡段采用大圆弧过渡，避免了直角弯折带来的应力集中问题，在门板频繁开合的受力工况下，过渡位置不会因为长期交变应力出现开裂变形，能够满足防护舱门、检修盖板这类需要频繁开合的构件的长期使用需求。
