视错觉彭罗斯三角立体创意摆件结构

　　这款视错觉立体结构的核心应用场景集中在科普教具、桌面创意陈设、3D打印实训验证三个方向，在青少年科创教育场景中，可作为几何光学、空间透视课程的具象演示载体，帮助学习者理解人眼视觉成像与三维空间实体的认知偏差，打破常规几何结构的思维定式；在桌面陈设场景中，依靠特定观测角度形成的不可能三角视觉效果，成为工业设计、结构设计从业者工位的特色展示件，也可作为文创周边的结构原型做衍生开发；在3D打印实训场景中，该模型可用于验证FDM设备的斜向打印精度、拼接面贴合公差，以及多段斜向结构的支撑添加合理性，是检验入门级打印设备成型能力的典型测试件。

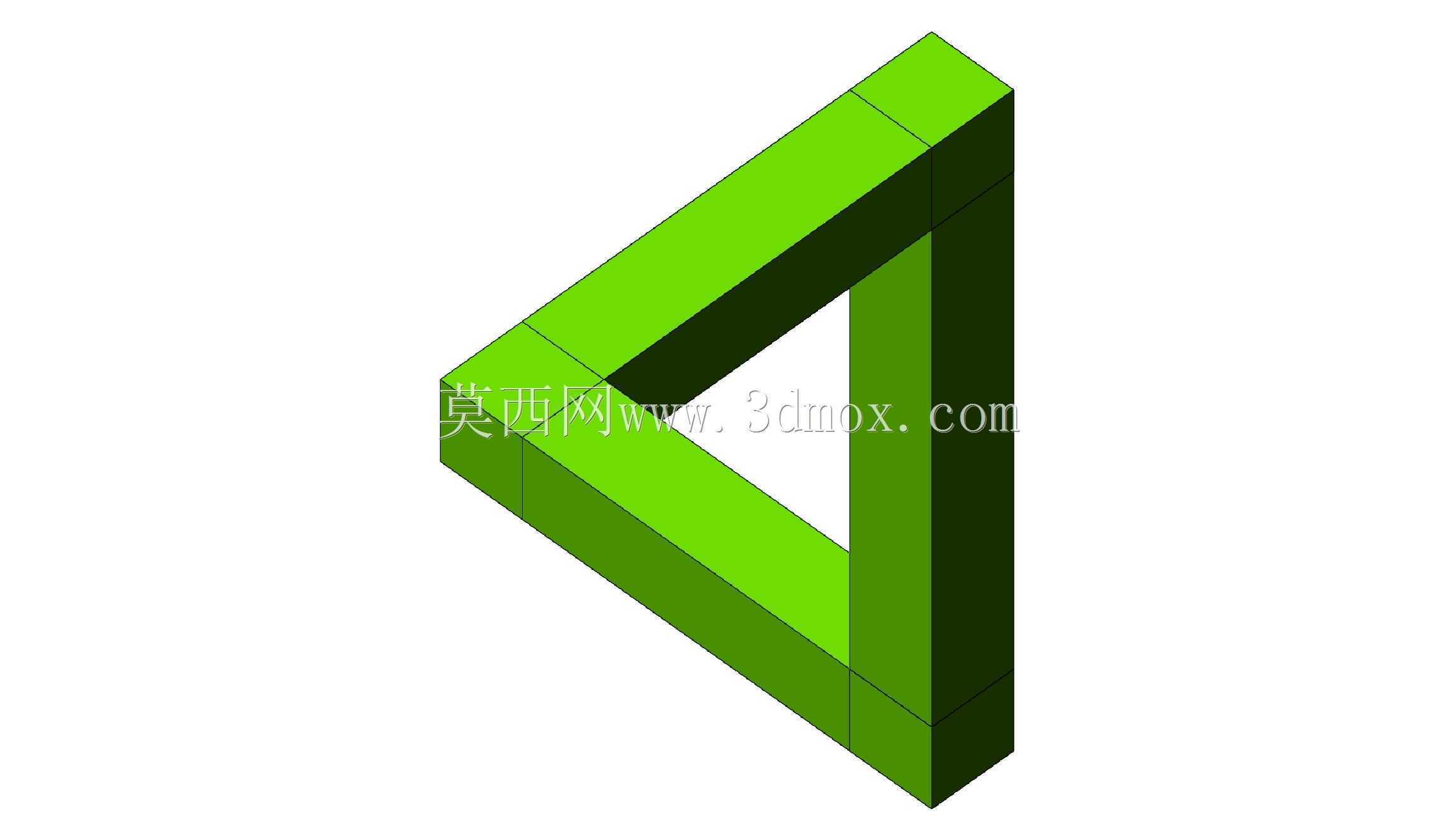

　　从功能特性来看，该结构无额外活动部件，依靠自身三段等截面棱柱的空间角度错位实现视错觉效果，当观测者处于与结构基准面呈特定夹角的位置时，三段棱柱的视觉投影会首尾衔接形成闭合的不可能三角轮廓，偏离该观测角度后即可识别出三段结构的实际空间错位关系，无需额外辅助标识即可完成视觉效果的呈现。结构本身采用等截面正方形棱柱作为基础单元，每段棱柱的截面边长保持一致，拼接位置做了等角度斜切处理，保证拼接后相邻段的棱线在特定视角下完全对齐，不会出现视觉断差破坏错觉效果。

　　设计思路上，首先确定了视错觉实现的核心角度参数：基础棱柱沿XYZ坐标系做45°旋转后，再沿Z轴方向做45°俯仰调整，让三段棱柱分别沿三个正交轴方向延伸，每段的长度保持一致，斜切拼接面的角度与相邻段的空间角度完全匹配，保证实体拼接后无结构干涉。建模过程中优先保证各段棱线的投影对齐精度，每段棱柱的棱边做了极小的圆角处理，避免3D打印过程中出现锐边翘边的问题，同时不会影响视觉上的直线观感。结构整体为一体化成型设计，无需额外组装，打印完成后放置于水平平面上，观测者调整自身站位至对应角度即可呈现完整的视错觉效果，无需额外固定或调整结构姿态。

　　从外形尺寸与安装边界来看，该结构的外接矩形轮廓控制在100mm×100mm×80mm范围内，属于小型桌面级尺寸，放置时仅需要占用直径120mm的水平圆形区域即可保证稳定放置，底部三个接触点处于同一水平面，无额外突出结构，放置于普通木质、金属桌面时不会出现晃动。打印过程中无需大面积支撑，仅在斜向悬挑的棱柱下方添加少量易剥离支撑即可，成型后去除支撑的工作量极小，支撑残留痕迹可通过简单打磨去除，不会破坏结构的视觉展示面。结构本身的壁厚设置为2mm，既保证了打印完成后的结构强度，拿取时不会因为轻微磕碰出现断裂，也不会因为壁厚过大导致打印时间过长、耗材用量过多，适配绝大多数桌面级FDM3D打印机的成型尺寸范围，无需对模型做额外缩放即可直接打印。

　　在实际验证过程中，该结构在PLA、PETG等常规打印耗材下均可顺利成型，打印层高设置为0.2mm时即可保证棱边的直线度，满足视错觉呈现的精度要求，不需要过高的打印精度即可实现预期效果，降低了制作门槛。结构的三个底部接触面做了0.1mm的平面度补偿，避免打印过程中底部翘曲导致放置不稳，即使是入门级打印机的平台精度存在少量误差，也能保证结构平稳放置在水平面上。
