劳伦斯Elite4X测深仪栏杆安装支架结构

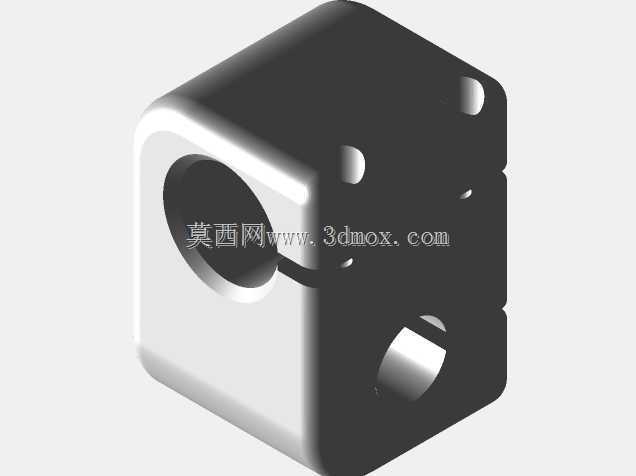

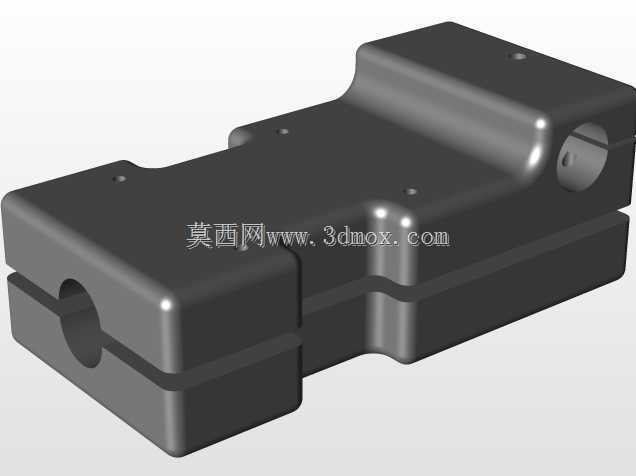

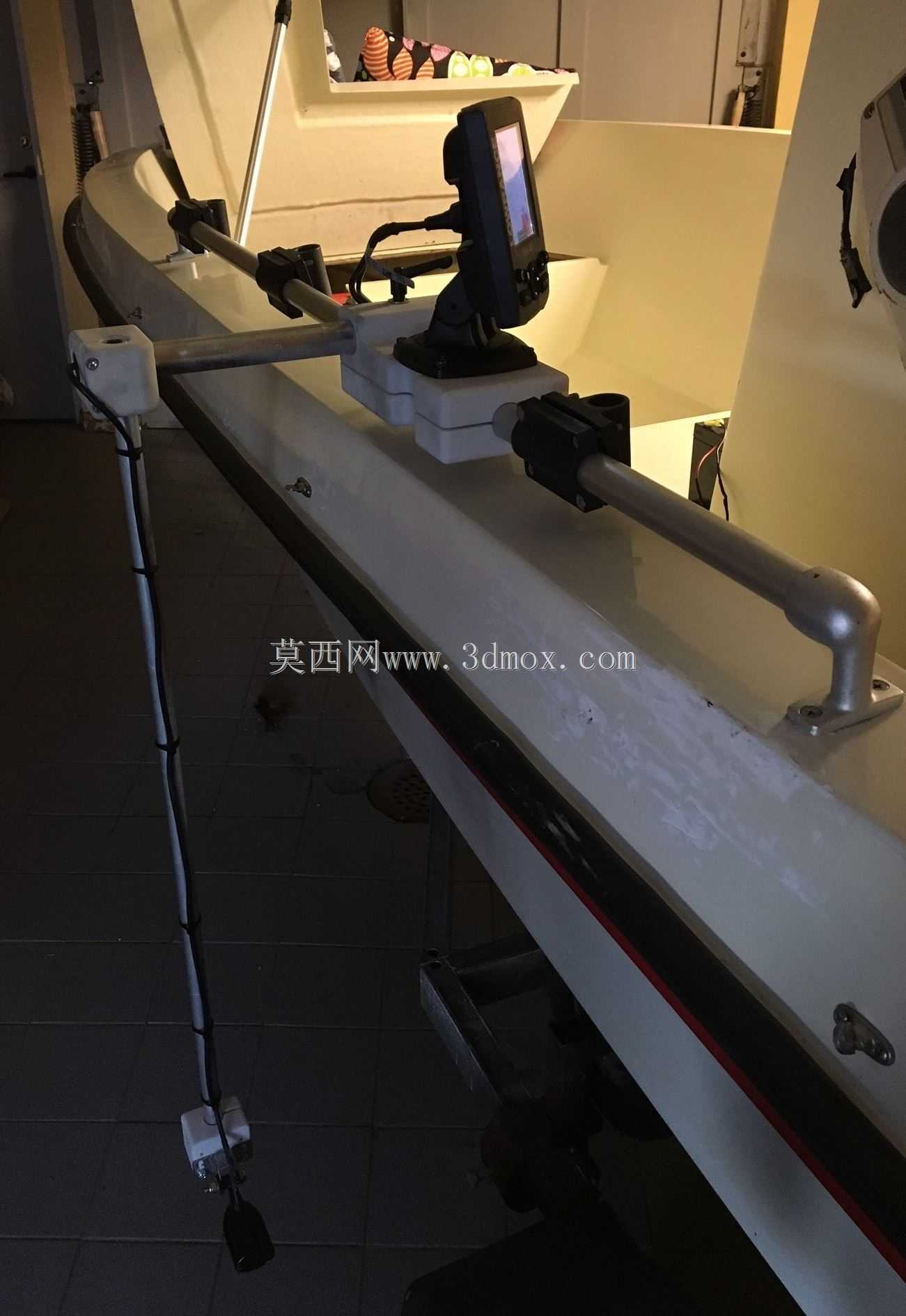

　　这款安装支架主要面向小型休闲船舶、路亚艇、充气冲锋舟这类搭载舷外动力的民用船型使用场景，解决劳伦斯Elite 4X这类便携测深仪在船身栏杆上的快速固定需求，避免在船体玻璃钢面板上打孔造成结构损伤与渗漏隐患。实际船用作业中，测深仪作为探测水下深度、识别鱼群与水下障碍物的核心设备，安装位置需要兼顾操作视线、信号收发稳定性与航行时的抗振能力，栏杆安装的形式恰好能将设备抬升到驾驶员平视范围内，同时避开船首航行时的浪溅区直接冲刷，减少设备进水故障概率。从结构设计逻辑来看，整个支架采用分体式组合结构，下半部分为栏杆夹持基座，通过快拆式抱箍结构适配不同管径的船用不锈钢栏杆，不需要额外焊接或者打孔，单人即可完成安装与拆卸，

　　方便用户根据不同作业场景调整设备安装位置，比如船首作钓时移到前栏杆，航行观测时移到驾驶位侧栏杆。上半部分为设备承载平台，完全匹配劳伦斯Elite 4X测深仪的底部安装孔位，预留了走线槽位，让设备电源线、声呐探头信号线可以顺着支架内部空腔与栏杆走向规整布线，避免航行中缆线被钓线、船用绳索勾挂拉扯造成接口松脱。支架的连接竖管长度支持根据实际安装位置的容器尺寸、栏杆高度做自定义裁切调整，适配不同船型的栏杆高度差，保证设备屏幕始终处于最佳观测角度，不会被船身挡风玻璃、操控台部件遮挡视线。成型工艺上采用SLS选择性激光烧结工艺制作，这种工艺不需要额外设计支撑结构，可以直接成型带有复杂内腔走线槽、异形夹持曲面的结构件，

　　成型件的耐候性足够适配水上高湿、盐雾、紫外线直射的使用环境，长期户外使用不会出现普通塑料件的脆化开裂问题。安装边界方面，夹持基座的适配栏杆管径覆盖常规船用栏杆的常用尺寸范围，安装后整体突出栏杆的距离经过优化，既保证设备操作时不会磕碰船身结构，也不会在船舶靠岸时最先碰撞码头构件造成设备损坏，支架整体重心落在栏杆轴线附近，高速航行时不会因为风阻产生过大的扭转力矩，避免夹持结构松动移位。实际使用中，这款支架除了适配劳伦斯Elite 4X型号测深仪，对于底部安装孔位尺寸接近、重量相当的同类型便携测深、探鱼设备，只要调整安装平台的固定孔位也可以兼容使用，不需要重新制作整套支架结构，降低了用户的改装成本。结构细节上，

　　夹持基座的接触面做了防滑纹理处理，安装时不需要过度拧紧锁紧螺丝就可以提供足够的夹持摩擦力，避免长期振动下支架绕栏杆转动，同时也不会因为锁紧力过大夹薄不锈钢栏杆的管壁造成结构变形。承载平台的表面做了微倾角度设计，符合人体工程学观测视角，驾驶员坐在驾驶位上不需要过度低头或者抬头就可以清晰读取屏幕上的水深、水温、鱼群信号数据，长时间航行观测也不容易产生视觉疲劳。走线槽的出口位置做了圆角过渡处理，避免尖锐边缘割破线缆外皮造成线路短路，所有结构棱边都做了倒钝处理，安装操作时不会划伤手部，也不会勾挂船上的渔网、钓线等作业用具。
