RNR MACH3数控设备机箱结构设计

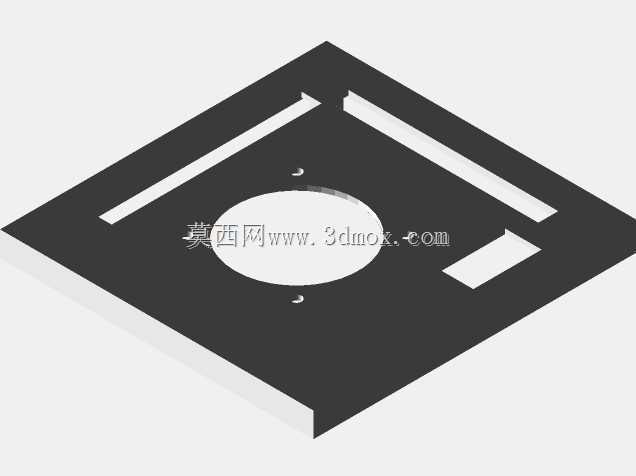

　　在小型数控加工设备的电控系统搭建环节，机箱作为承载核心控制板卡、驱动模块、接线端子的核心载体，其结构合理性直接决定整套数控系统的运行稳定性与现场安装适配性。这款适配MACH3控制系统的RNR数控机箱，在结构设计阶段就充分考虑了桌面级CNC设备的安装场景，整体采用一体化板式拼接结构，没有多余的冗余外凸结构，能够直接嵌入小型雕刻机、桌面数控铣床的机架预留安装位，也可通过侧边预留的固定孔位独立壁挂安装，适配车间零散工位、教学实训台、个人DIY加工工位等多种使用场景。从实际使用需求出发，机箱顶面预留的大尺寸圆形开孔，是专门为控制板卡的散热风扇或者主控模块的操作旋钮预留的安装位，开孔边缘做了折弯翻边处理，既能够提升开孔处的结构强度，

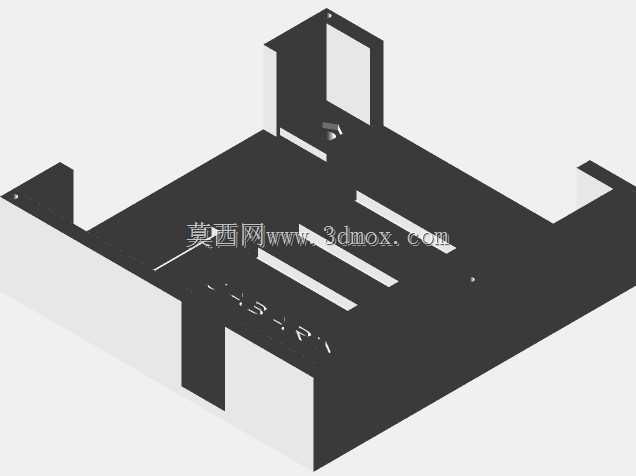

　　避免板材长期受力出现形变，也能为安装在该位置的部件提供定位支撑，减少安装时的对位调整工作量。机箱内部的三条凸起式安装筋条，是按照MACH3控制板、步进电机驱动模块、开关电源的常规安装尺寸设计的，筋条上预冲的安装孔位间距匹配市面主流控制配件的孔距，装配时不需要额外打孔攻丝，直接用标准紧固件就能完成内部元件的固定，大幅缩短电控部分的装配周期。考虑到数控设备现场布线的需求，机箱侧边的长条形开槽是专门的走线通道，强电供电线路、步进电机驱动线、主轴控制线、限位开关信号线可以通过不同的开槽进入箱体内部，避免不同类型线路在箱体内交叉缠绕引发的信号干扰，开槽边缘做了钝化处理，不会划伤线缆绝缘层，降低长期使用过程中的线路破损短路风险。

　　机箱的板材选用常规冷轧钢板材质，板材厚度兼顾结构强度与整机重量，不会因为板材过薄导致安装后出现共振异响，也不会因为板材过厚增加不必要的整机负重，方便单人完成搬运与安装作业。在安装边界设计上，机箱的整体外轮廓尺寸严格匹配小型数控设备的电控仓预留空间，底部的平整接触面能够保证安装后与支撑面完全贴合，不会出现悬空受力导致的箱体变形，四个角位的固定孔位做了沉头处理，紧固件安装后不会突出箱体表面，避免后续布线或者维护时被凸起的紧固件刮伤。从结构设计的细节来看，这款机箱没有设计多余的装饰性结构，所有的开孔、筋条、折弯结构都服务于实际装配与使用需求：箱体边缘的折弯角度经过反复校核，拼接后相邻板材的接缝均匀紧密，不需要额外打胶就能实现基础的防尘效果，能够阻挡车间加工产生的金属碎屑、粉尘进入箱体内部附着在电路板上，降低电路短路、接触不良的故障概率。针对日常维护的需求，机箱的盖板采用可拆卸式设计，松开周边的固定螺丝就能直接打开箱体，对内部的板卡、接线进行检查调整，不需要将整个机箱从安装位上拆卸下来，大幅降低后期维护的操作难度。在实际配套测试中，这款机箱能够完美适配3轴、4轴桌面级CNC设备的电控系统安装需求，内部预留的空间足够容纳4台步进驱动器、1块MACH3主控板、1台24V开关电源以及配套的接线端子排，剩余的冗余空间还可以根据使用需求加装继电器模块、主轴调速模块等扩展配件，不需要额外对箱体进行切割改造。

　　箱体表面的平整区域可以根据使用需求粘贴操作标识、接口说明标签，方便现场操作人员快速识别各个接口的功能，减少接错线路的概率。不同于通用型电控箱的通用化开孔设计，这款机箱的所有开孔位置、尺寸都是围绕数控系统的常用配件设计的，不会出现开孔过大导致防尘效果差、开孔位置不对需要自行扩孔的问题，对于批量组装小型数控设备的厂商、自行搭建DIY数控设备的爱好者来说，都能够直接拿来配套使用，省去自行设计机箱结构、加工板材的繁琐流程。在结构强度验证环节，机箱装配完成后能够承受成年男子的正常按压不会出现明显形变，安装在设备机架上随设备运行时不会产生共振噪音，即使在车间连续加工的振动环境下，也能保证内部板卡的安装牢固性，不会因为长期振动导致紧固件松动、接线脱落。
