双开门立式冷藏冷冻家电结构设计

　　在民用家电与小型商用制冷场景的结构设计工作中，这类立式双开门柜体的三维建模是非常典型的练习与落地项目，很多刚接触结构设计的工程师都会从这类对称式柜体入手，练习规则几何体的装配约束、外观曲面的公差配合以及功能部件的布局逻辑。从实际应用场景来看，这类双开门立式柜体主要覆盖家庭厨房食材冷藏冷冻、小型便利店饮品低温存储、办公区域茶水间食材暂存等场景，不同场景下对柜体的内部容积、层架承重、开门方向的要求存在差异，但核心的立式双开门结构逻辑是共通的。

　　从设备实际用途出发，这类柜体的核心功能是通过封闭的保温腔体实现内部空间与外界环境的热隔绝，配合制冷系统维持腔体内的稳定低温环境，双开门的设计将腔体分隔为两个独立的温区，通常左侧为冷冻区、右侧为冷藏区，不同温区的保温层厚度、门封条密封要求都存在区别，建模过程中需要单独给两个门体设置独立的转动副约束，模拟实际使用中的开门动作，验证门体开合过程中是否会与周边柜体、墙面发生干涉。

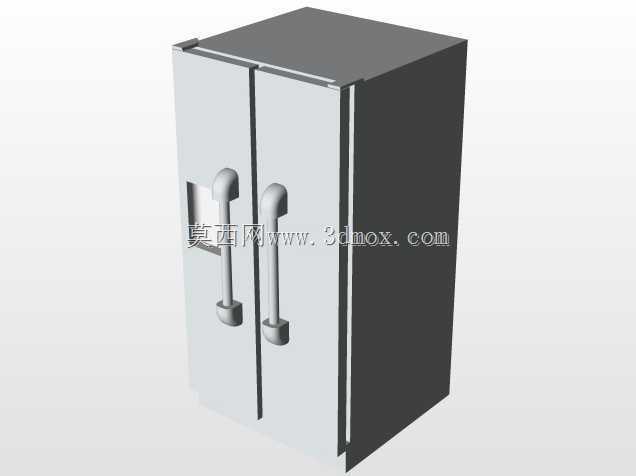

　　在产品功能特性的设计上，首先要考虑的是门体把手的人机工程尺寸，图中模型采用的是长条形竖向内嵌式把手，把手的握持深度、距离地面的安装高度都需要符合日常使用的操作习惯，避免开门时出现握持打滑、手腕弯折角度过大的问题。其次是柜体的保温层布局，立式柜体的六个面都需要预留均匀的保温层填充空间，建模时不能只做外观的壳体，要在内部留出保温层、制冷管路、线路排布的空腔，尤其是门体与柜体衔接的铰链位置，要预留足够的安装空间，同时保证门体关闭后门封条能够完全贴合柜体边框，避免出现冷量泄漏的缝隙。

　　设计思路上，这类对称式柜体通常会先搭建整体的尺寸基准框架，先确定柜体的总高度、总宽度、总深度三个核心外轮廓尺寸，再根据温区划分比例拆分左右两个门体的宽度，常规家用场景下这类双开门柜体的总宽度通常在800mm到900mm之间，总深度在600mm到700mm之间，总高度在1700mm到1900mm之间，这个尺寸区间既能够满足普通家庭的食材存储容积需求，也能够适配大多数住宅厨房的预留安装空位，不会出现柜体过宽无法嵌入橱柜间隙、或者过高无法通过住宅入户门的问题。建模过程中会先绘制整体的长方体基体，再通过抽壳命令生成柜体的外壳，之后拆分左右门体的分割线，添加门体的倒角、把手的凸起结构，最后装配底部的可调支撑脚，验证柜体放置在不平整地面时的调平范围。

　　外形尺寸与安装边界的校核是这类柜体建模过程中非常重要的环节，很多新手建模时容易忽略安装场景的边界限制，比如柜体背部需要预留制冷系统的散热空间，通常背部距离墙面要预留至少50mm的间隙，建模时要在模型的安装基准里标注出这个预留尺寸；柜体左右两侧如果是嵌入橱柜安装，也要预留至少20mm的间隙，避免门体开合时与橱柜侧板发生摩擦；柜体顶部通常会预留控制电路板、照明组件的安装空间，顶部距离上方橱柜的预留间隙不能小于30mm，方便后期的维修拆装。另外门体的开合角度也需要在装配环境下做运动仿真，常规要求门体能够打开至少110度，保证内部的层架、抽屉能够完全拉出，不会被门体内侧的储物格挡住，图中的模型门体铰链设置在柜体的左右两侧边缘，开合时门体的转动轨迹不会超出柜体的侧面轮廓太多，能够适配比较紧凑的安装空间。

　　从结构强度的角度考虑，这类立式柜体的底部框架需要做加强筋设计，因为整个柜体的重量加上内部存储食材的重量都会集中在底部支撑结构上，建模时不能把底部做成简单的平板，要在底部框架的位置添加横向和纵向的加强筋结构，提升柜体的承重能力，避免长期使用后出现柜体变形、门体错位密封不严的问题。门体的内侧通常会设置储物格，用来放置瓶装饮品、小件调料，这部分的结构也要做承重校核，保证门体储物格放置满瓶装物品时，门体不会出现下垂变形，铰链的受力在允许的载荷范围内。
