明尼苏达大学德卢斯分校斗牛犬徽章造型设计

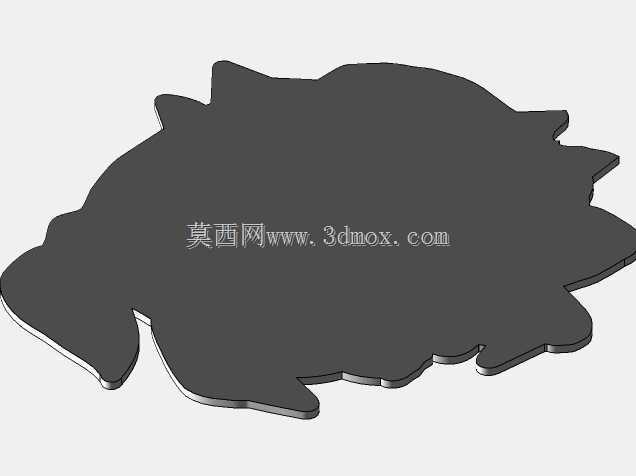

　　这款斗牛犬造型的徽章类立体标识，最初的设计需求来自高校文创周边的落地场景，主要用于校园文化展示、校友纪念礼品、校园公共空间标识点缀等场景，同时也适配个人收藏、桌面装饰的使用需求。从结构设计逻辑来看，整个作品分为两个核心组成部分，一部分是斗牛犬形象的立体浮雕主体，另一部分是用于抵消安装面周边几何公差的找平基板，两个部件拆分设计的思路，主要是为了适配不同的安装场景——当需要将徽章固定在存在轻微弧度、表面不平整的墙面、展示板或者文创载体上时，找平基板可以先通过粘接或者紧固件固定在安装基面，再将斗牛犬主体与基板配合，避免直接固定主体时出现的贴合缝隙、翘边等问题，大幅降低现场安装的调整难度。

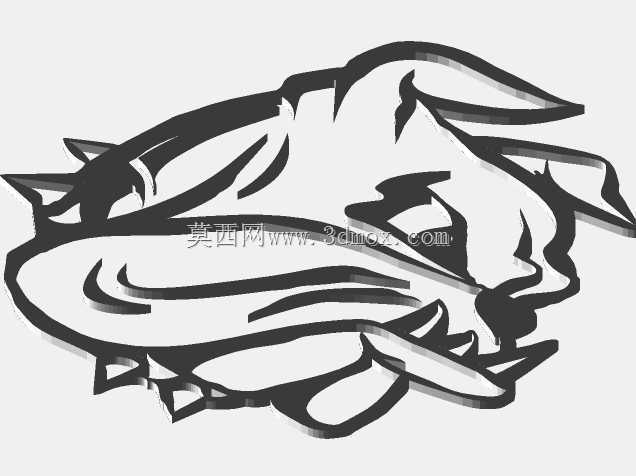

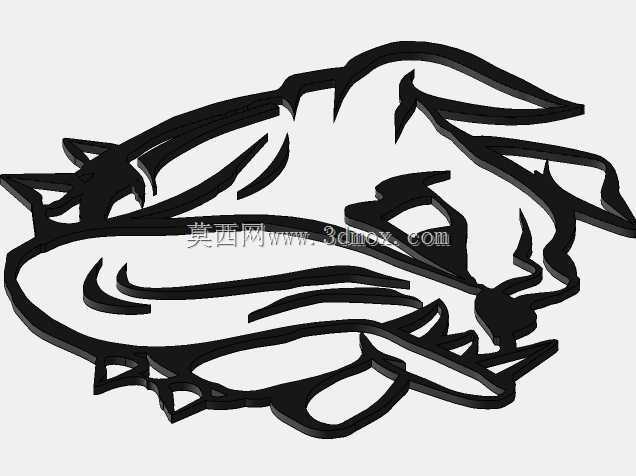

　　在外形轮廓处理上，斗牛犬的形象提取自校徽的平面矢量元素，建模过程中没有直接做简单的拉伸增厚，而是针对立体展示的视觉特性做了分层处理：斗牛犬的外轮廓做了1.2mm的凸起边界，内部的线条纹路根据视觉权重做了不同的下沉深度，比如眼部、嘴部的核心识别线条下沉0.8mm，毛发纹理的辅助线条下沉0.4mm，这样的深度差既可以保证在常规视距下形象识别清晰，也不会因为纹路过深导致积灰、清理困难的问题。整体徽章的外轮廓最大外接矩形尺寸控制在120mm*80mm区间，主体厚度为5mm，配套的找平基板比主体外轮廓大3mm，厚度为2mm，安装时基板完全隐藏在主体后方，不会外露影响视觉效果，同时基板上预留了两个直径2mm的定位孔，孔位对应斗牛犬耳部的非纹路区域，既可以用螺丝做永久固定，也可以不留孔采用背胶粘接，适配不同的安装强度需求。

　　从实际使用的功能特性来看，这款造型的设计充分考虑了不同加工工艺的适配性：如果采用FDM3D打印制作，所有的转角位置都做了R0.5mm的圆角处理，避免打印过程中出现尖角翘边、层间剥离的问题；如果采用激光切割亚克力或者金属板材制作，所有的线条都是连续闭合轮廓，没有断点或者重叠线段，不需要后期做大量的图形修复；如果采用开模注塑做批量生产，主体的拔模斜度统一设置为1.5度，所有的凹陷纹路都做了脱模斜度处理，不需要额外做滑块结构，可以直接采用两板模生产，大幅降低批量生产的模具成本。

　　在设计思路的落地过程中，特意规避了平面图案直接立体化常见的几个问题：很多平面标识转立体时会忽略光影对识别度的影响，比如平面上粗细一致的线条，在立体状态下受侧光照射会出现视觉上的粗细偏差，因此建模时针对不同朝向的线条做了0.1-0.2mm的宽度补偿，保证在常规的室内顶光、侧光环境下，整个斗牛犬的形象和平面校徽的视觉感受保持一致。另外针对徽章类产品常见的边缘硌手、刮蹭衣物的问题，整个主体的外边缘都做了C0.3mm的倒角处理，不管是拿在手中把玩，还是固定在背包、服饰上作为装饰，都不会出现尖锐边缘刮损物品或者划伤皮肤的问题。

　　从安装边界的适配性来看，找平基板的存在让这款造型可以适配多种不同的基面：当安装在木质展示板上时，可以直接用自攻螺丝穿过基板定位孔固定；当安装在玻璃、金属等光滑表面时，可以在基板背面粘贴泡棉双面胶，基板的平整背面可以保证胶层完全贴合，不会出现局部虚粘导致的脱落问题；当作为桌面摆件使用时，不需要安装基板，直接在主体底部粘贴防滑硅胶垫就可以稳定放置，不会刮花桌面。整个造型的结构没有细小的易断裂部件，斗牛犬的耳朵、牙齿等相对突出的位置，都做了加厚处理和圆角过渡，日常使用中即使轻微磕碰也不会出现断裂损坏的情况，耐用性远高于普通的平面印刷徽章。
