APP口罩转DAR滤毒罐适配连接结构

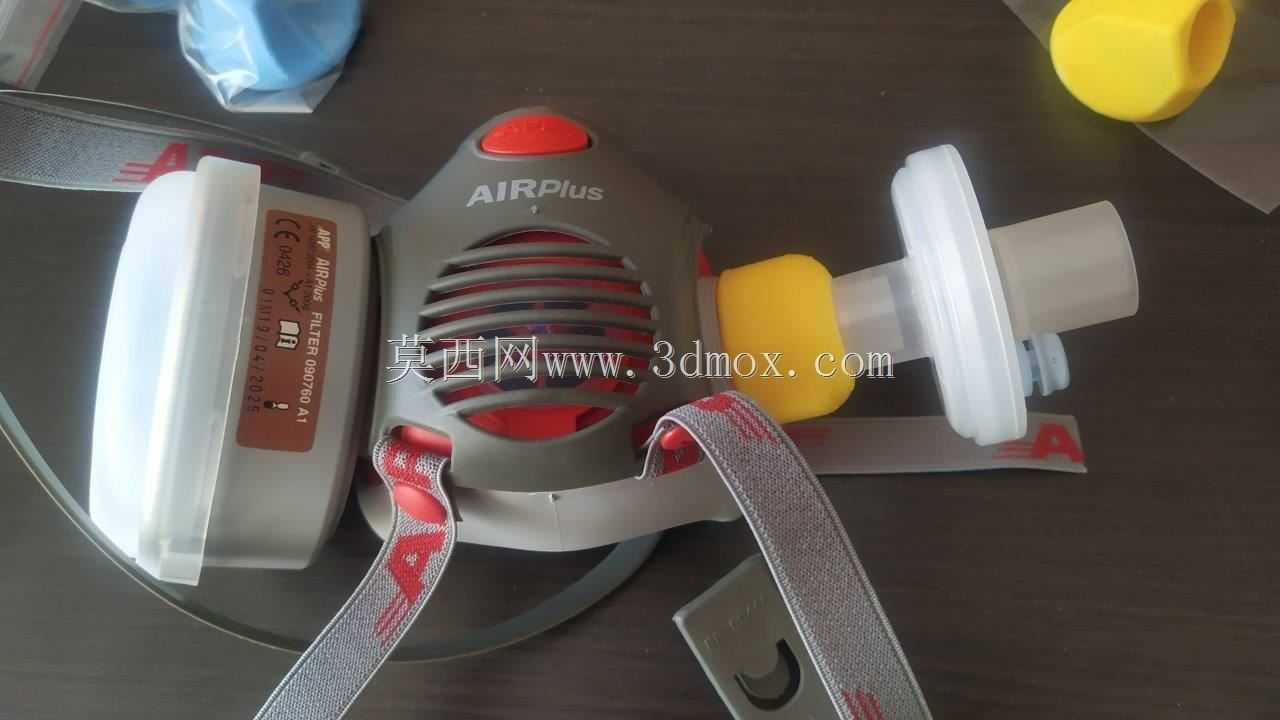

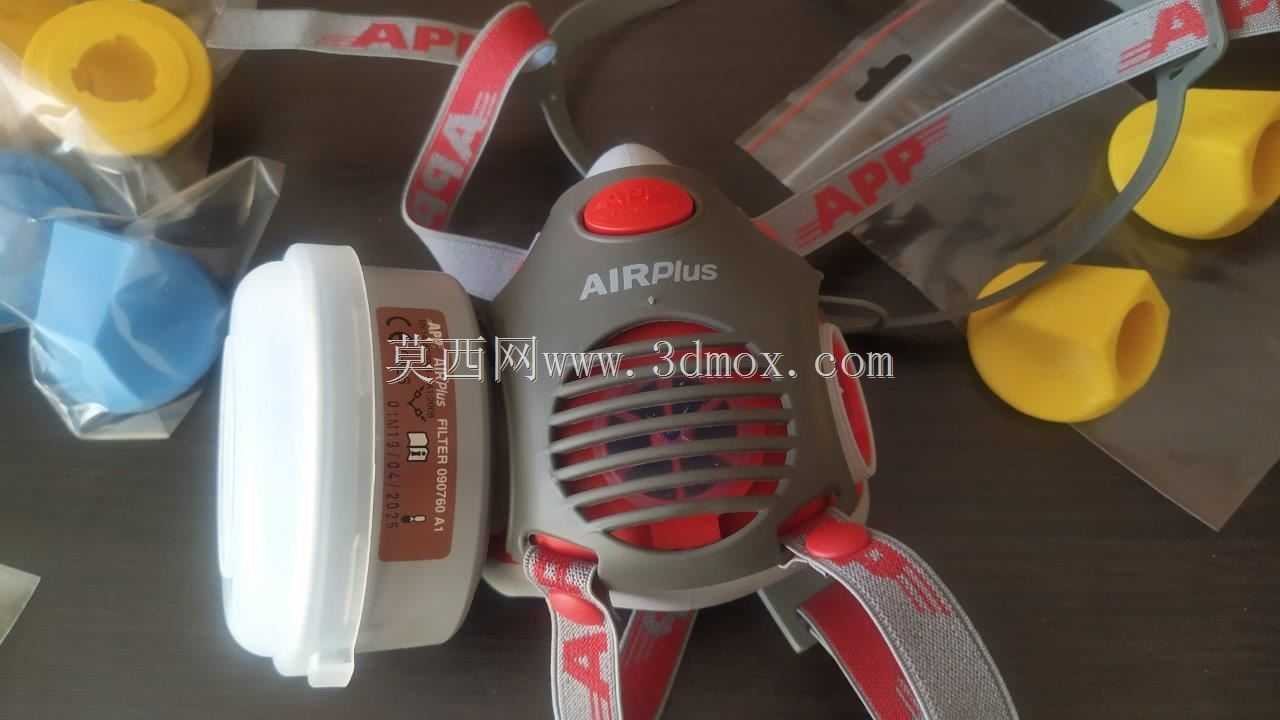

　　在个体呼吸防护装备的改装适配场景中，不同品牌、不同接口规格的防护面罩与滤毒元件往往存在接口不匹配的问题，尤其是存量的APP系列半面罩，原配滤材供应受限的情况下，若要对接市面上流通的DAR规格过滤罐，就需要专门的转接结构来完成气路连通与密封固定，本次设计的转接结构正是针对这一实际工程需求开发。从实际使用场景来看，这类转接件主要应用于工业涂装作业、粉尘环境巡检、低浓度有害气体环境下的临时防护改装，不需要更换整具面罩，仅通过加装转接件就能实现滤材的跨规格适配，大幅降低防护装备的替换成本，也能盘活存量的面罩装备，避免整具面罩因滤材断供而闲置报废。

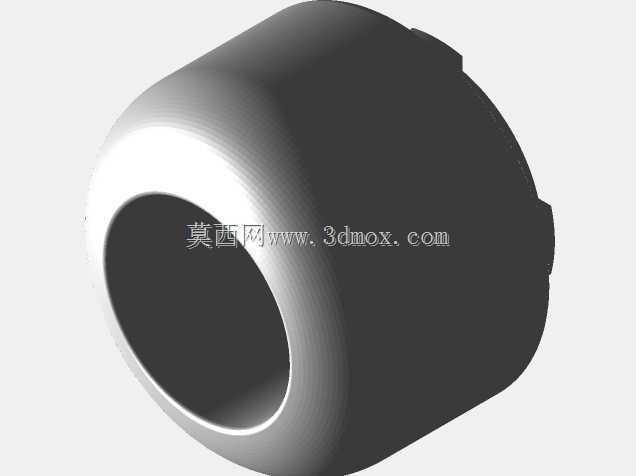

　　从功能特性上看，该转接结构需要同时满足两个核心要求，一是气路的完全密封，不能出现泄漏点，否则外界未经过滤的空气会从接缝处进入面罩内部，直接导致防护失效；二是连接的可靠性，在佩戴过程中头部晃动、滤罐受外力触碰时，转接件不能从面罩端或者滤罐端松脱，要保证整个呼吸气路的结构稳定性。设计过程中首先对APP面罩的出气接口轮廓进行了逆向拟合，面罩端的连接位是带微小倒扣的圆弧贴合面，转接件的面罩侧完全复刻该贴合面的轮廓曲率，保证安装后接触面能完全贴紧面罩的接口外壁，不需要额外加装密封胶圈就能依靠面贴合实现初步密封，若要提升密封等级，也可以在贴合面预留0.2mm的密封胶涂覆槽，方便使用者根据实际使用场景打胶加固。

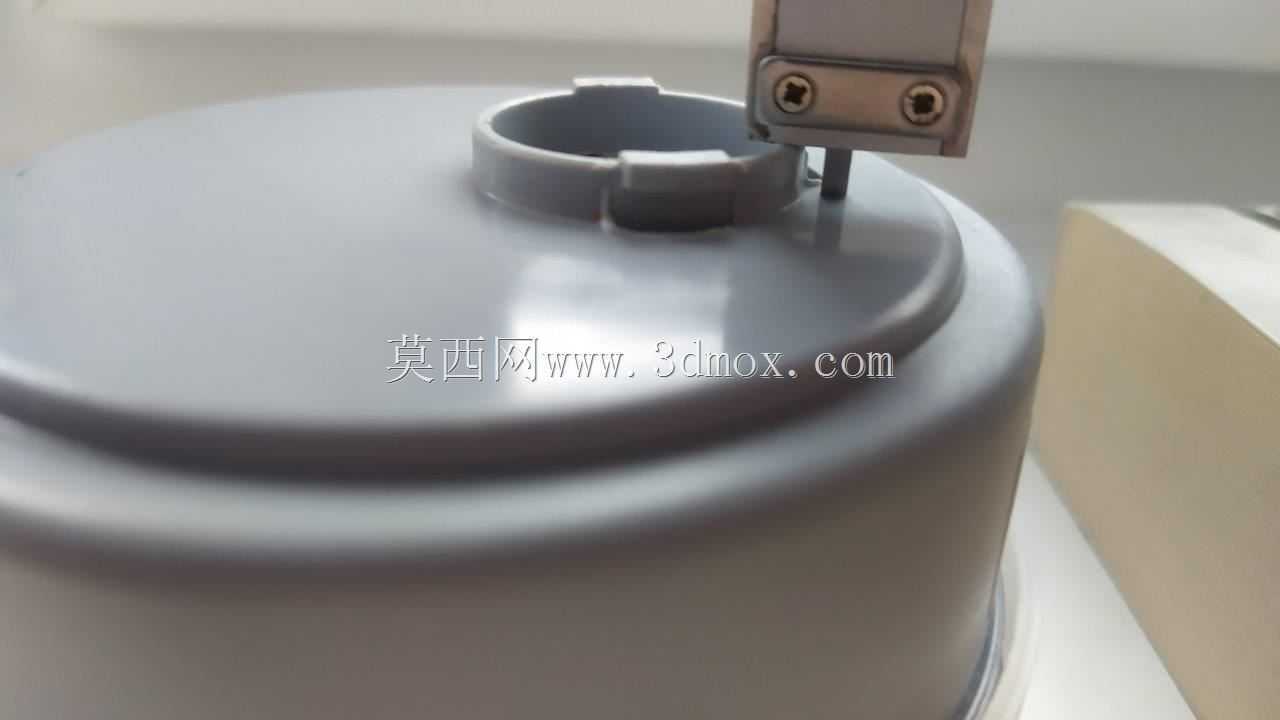

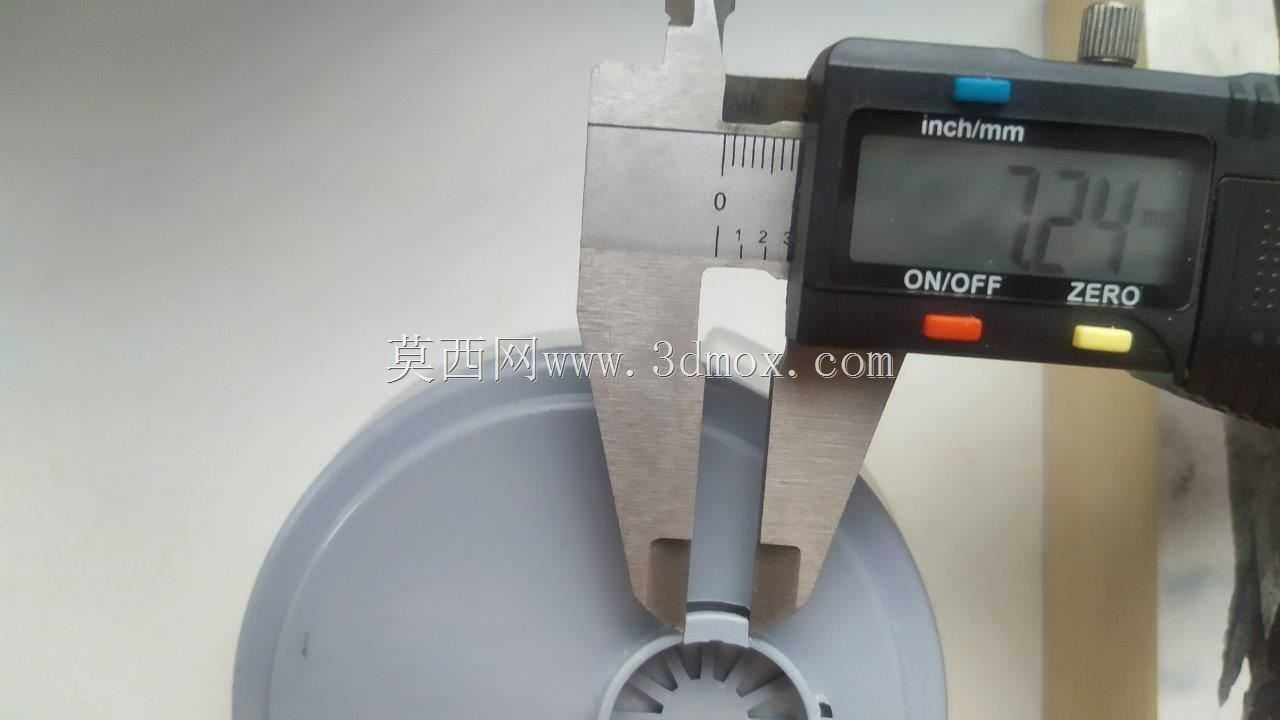

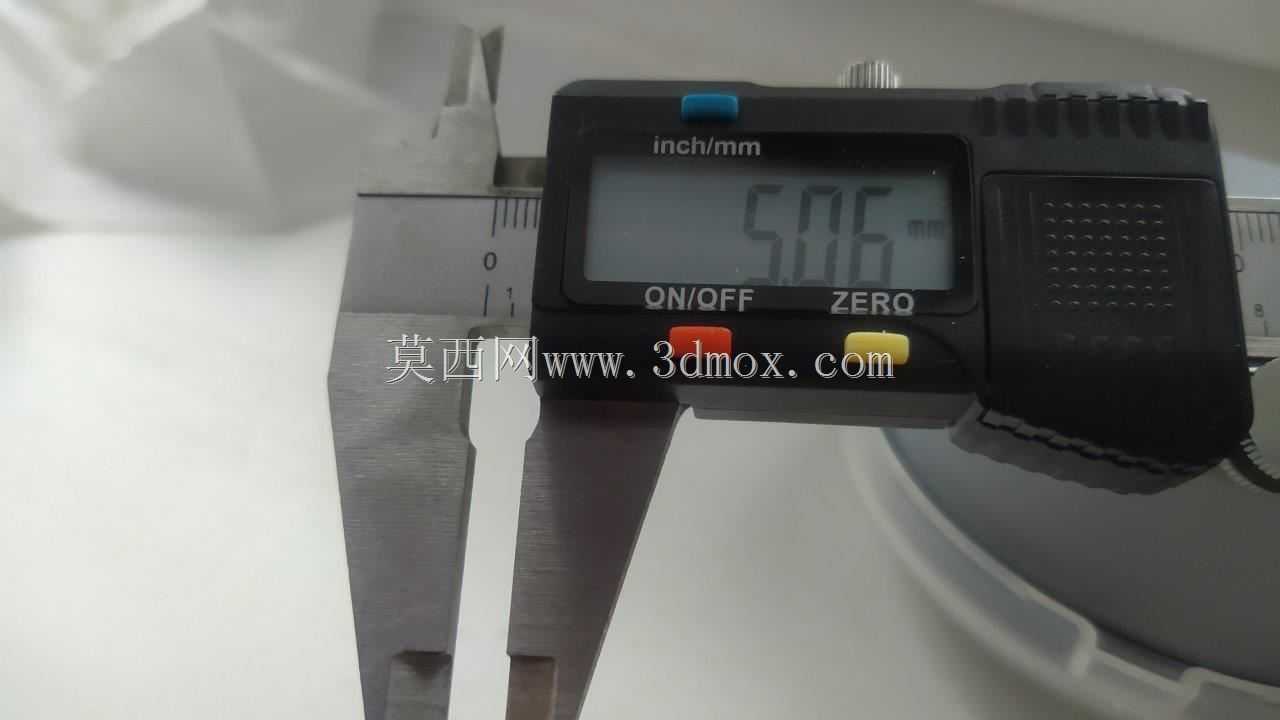

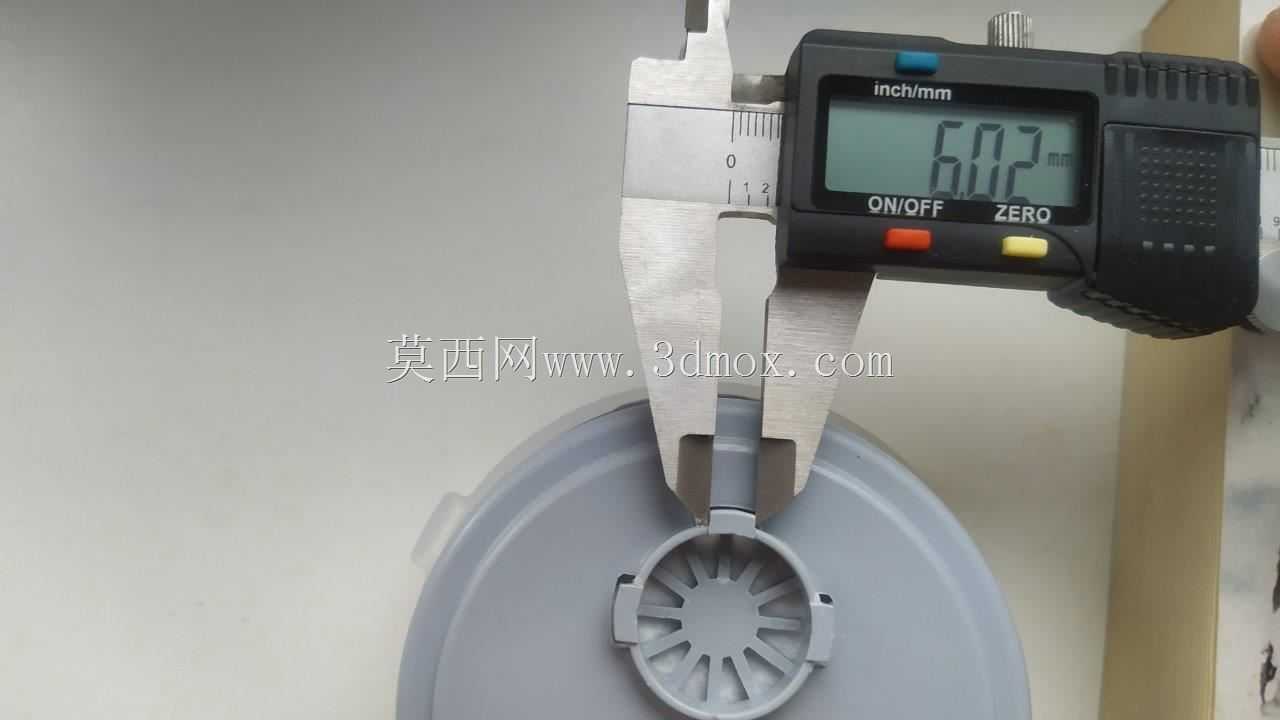

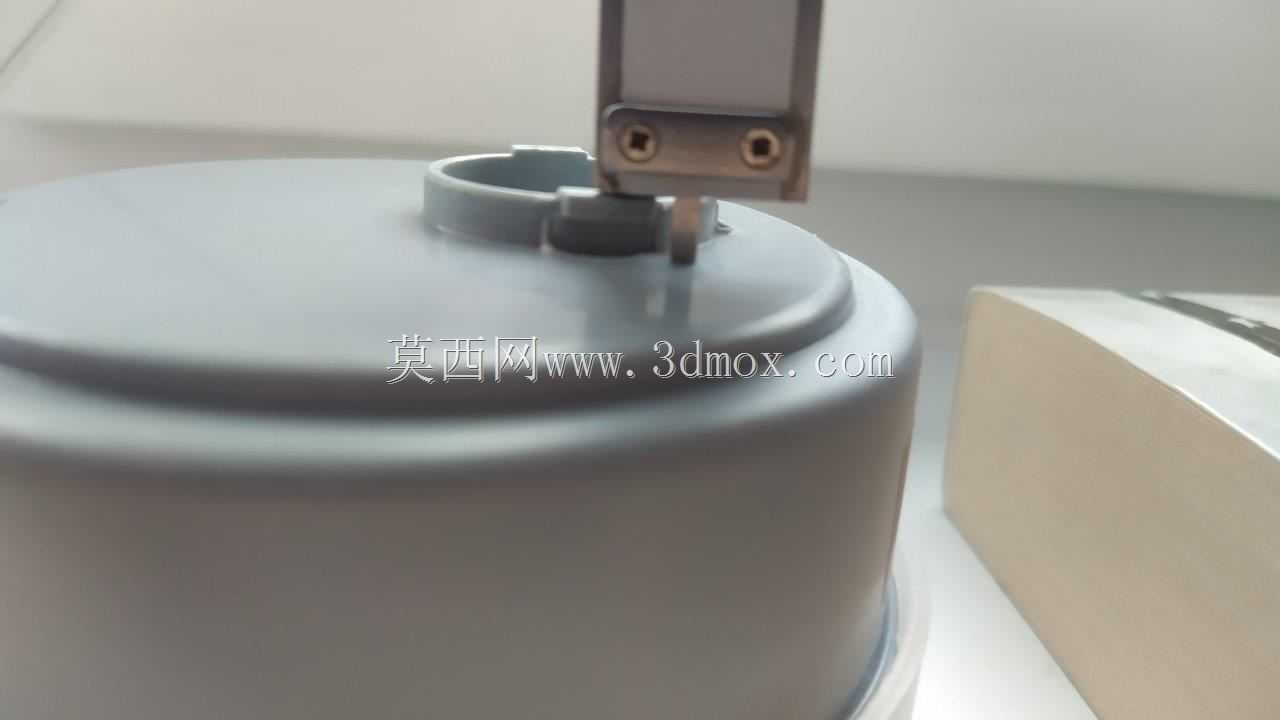

　　转接件的滤罐侧采用标准DAR滤罐的通用插接接口，接口尺寸完全匹配DAR系列滤毒罐、粉尘滤盒的插入深度与卡扣位，滤罐插入后能通过接口内壁的限位台阶实现轴向定位，不会出现插入过深顶破滤罐密封膜、或者插入过浅导致漏气的问题。考虑到3D打印的加工可行性，整个转接件采用等壁厚设计，主体壁厚控制在2.5mm，既保证足够的结构强度，佩戴时不会因为呼吸产生的负压导致结构变形吸瘪，也不会因为壁厚过大导致打印成本上升、整体重量过重，增加面罩前端的负重感。安装边界方面，转接件安装到面罩上之后，轴向总伸出长度控制在38mm，最大外径42mm，不会遮挡面罩的呼气阀片动作，也不会和面罩的头带固定位产生干涉，佩戴时转接件位于面罩侧前方，不会影响使用者的下方视线，低头作业时也不会碰撞到胸口位置的工作服或者作业工具。

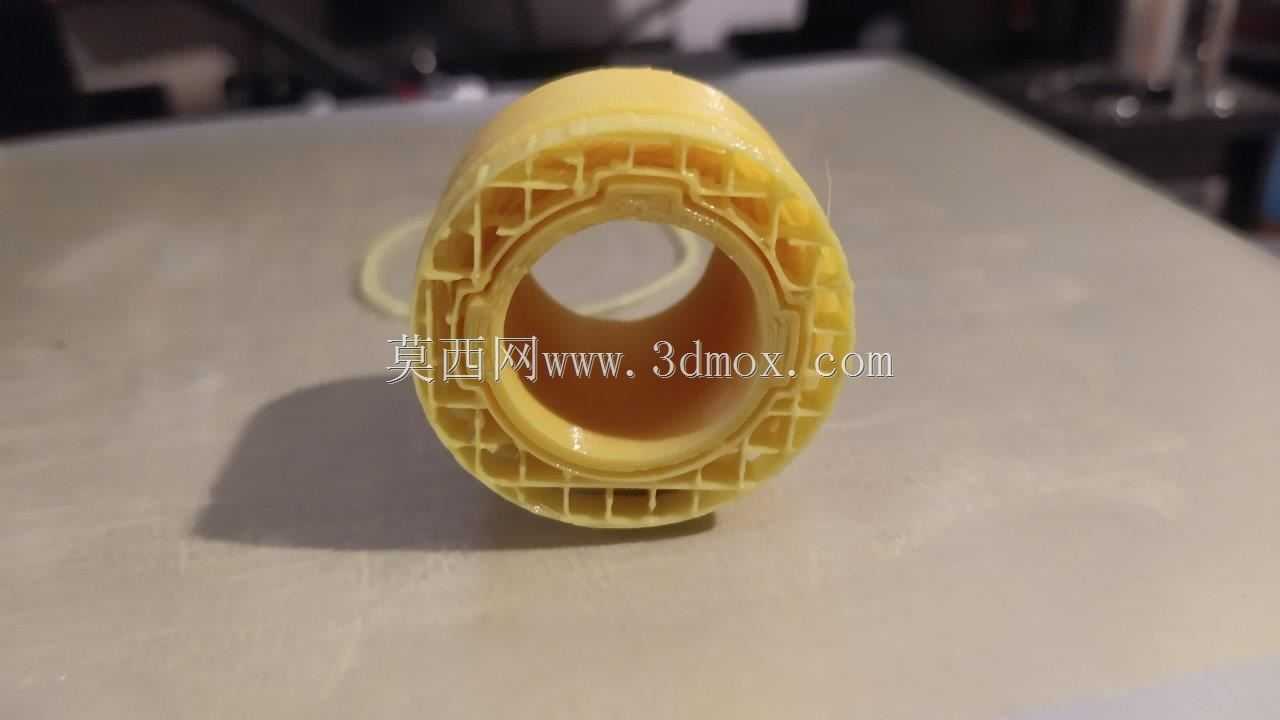

　　设计时特意在转接件的中部做了网格状的加强筋结构，筋条宽度1.5mm，高度2mm，沿圆周方向均匀分布8根，既提升了转接件的抗扭强度，安装拧紧滤罐时不会因为扭矩过大导致结构开裂，也没有过多增加整体重量。气路通道的通径设计为18mm，和原配滤材的通气通径保持一致，不会因为加装转接件导致呼吸阻力上升，使用者佩戴时的呼吸顺畅度和使用原配滤材基本一致，不会出现憋气的问题。针对实际使用中可能出现的泄漏风险，设计时在面罩贴合端的边缘做了一圈0.5mm高的密封凸棱，安装时凸棱会轻微压入面罩接口的塑料表面，形成线密封结构，进一步提升密封可靠性，即使在温差较大的作业环境下，塑料件出现轻微的热胀冷缩，凸棱结构也能补偿尺寸变化带来的密封间隙。需要注意的是，该转接件为防护装备的适配改装部件，使用前必须做气密性测试，佩戴后堵住滤罐进气口吸气，确认面罩能贴紧面部无漏气后再进入作业环境，每次使用后要检查转接件是否有开裂、变形的情况，出现结构损伤要及时更换，避免防护失效。
