家用酵母诱捕式灭蚊装置结构设计

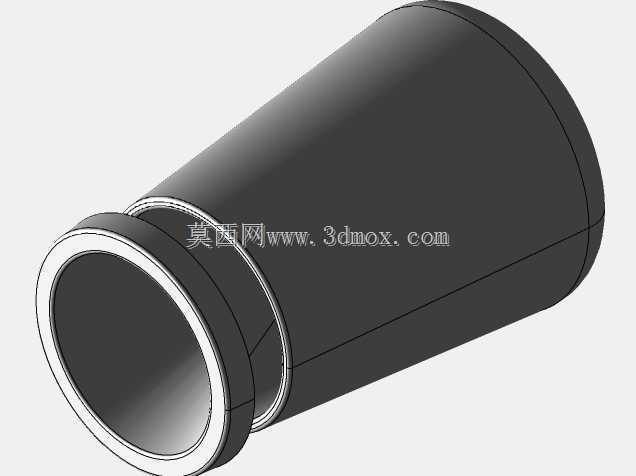

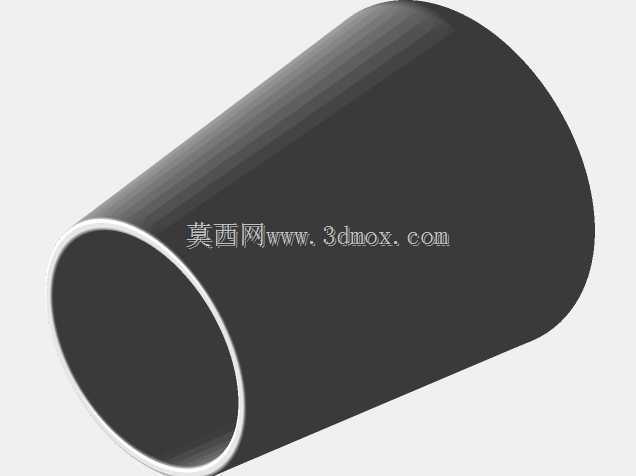

　　日常居家场景的蚊虫防控一直是民用小器具设计的细分方向，不同于高压电击、药物熏蒸类灭蚊产品存在的安全隐患与药剂残留问题，这款诱捕式灭蚊装置依托生物趋性原理实现物理捕蚊，完全适配卧室、厨房、阳台等多类居家场景使用，也可拓展用于小型户外露营、庭院纳凉区域的蚊虫防控，使用过程无噪音、无化学释放，对有孩童、宠物的家庭友好度更高。整套装置核心由瓶身与配套塞子两个部件构成，结构设计极度精简，没有额外的活动连接件与电子元器件，用户拿到打印成品后无需复杂组装即可投入使用，日常维护仅需定期更换内部诱蚊液、清理捕获的蚊虫即可，操作门槛极低。设计阶段充分考虑了3D打印的工艺适配性，瓶身采用锥台形筒体结构，大端为敞口设计，小端做封闭处理，

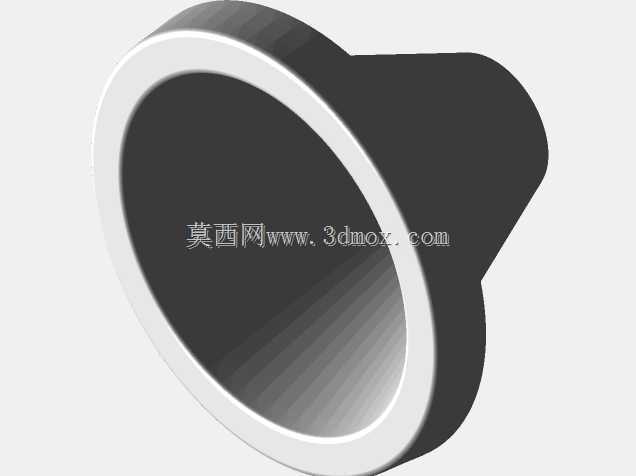

　　整体壁厚均匀控制在1.8mm-2.2mm区间，既保证打印过程中不会出现壁厚突变导致的翘边、填充不均问题，也能让成品具备足够的结构强度，日常拿取、挪动过程中不易因轻微磕碰出现开裂。瓶身敞口端做了双层环形止口结构，内层止口用于和塞子配合形成密封限位，外层止口做了1.5mm的圆角过渡，避免打印后出现锐边划伤用户的问题，同时止口的配合公差选用H7/h6间隙配合，既保证塞子可以顺畅插拔，又能让配合位置形成足够的密闭性，避免内部二氧化碳从配合缝隙溢出，影响诱捕效果。塞子采用阶梯轴式结构，与瓶身止口配合的柱面做了0.2mm的拔模斜度，适配FDM打印的脱模需求，塞子中心预留了直径8mm的蚊虫入口通道，通道入口处做了向内收敛的喇叭口导向结构，

　　蚊虫顺着二氧化碳浓度梯度飞向入口后，会顺着喇叭口滑入瓶身内部，而通道末端做了单向挡边结构，进入瓶内的蚊虫无法顺着通道飞出，实现可靠的困捕效果。尺寸设计上充分考虑了日常使用的摆放边界，瓶身总高度控制在160mm，底部最大直径90mm，敞口端直径70mm，整体占用的桌面投影面积不足0.01㎡，可以随意放置在桌面边角、窗台、床头柜等位置，不会占用过多活动空间，同时瓶身内部的有效容积约为750ml，刚好适配配方要求的溶液容量，预留的上部空气层可以保证酵母发酵的气体有足够的缓释空间，不会因为内部气压过大把塞子顶开。诱捕逻辑的设计完全贴合蚊虫的行为特性，配置的温糖水加酵母的混合液，在常温下会缓慢持续释放二氧化碳，释放浓度与人体呼吸排出的二氧化碳浓度区间接近，对蚊虫的吸引靶向性更强，相比紫外灯诱蚊的方式，不会在夜间产生光污染影响睡眠，也不会因为光线吸引趋光的无害昆虫。瓶身内壁做了微磨砂的粗糙面处理，蚊虫进入瓶内后无法在光滑内壁停留，会直接落入下方的溶液中失活，避免蚊虫在瓶内反复冲撞寻找出口的问题。设计过程中也充分考虑了不同用户的使用需求，瓶身外壁预留了可粘贴防滑贴的环形区域，手部容易出汗的用户可以自行粘贴防滑胶条，挪动时不易打滑；塞子顶部做了直径10mm的半圆形提手，用户更换溶液时可以直接捏住提手拔出塞子，无需借助其他工具撬动，避免配合过紧导致瓶身受力碎裂。针对打印材料的适配性，整套结构没有大跨度的悬空结构，

　　瓶身内部的所有加强筋都沿着轴向布置，打印时无需添加过多支撑材料，仅需在塞子的单向挡边位置添加少量易拆除的支撑即可，大幅降低打印过程的材料损耗与后处理工作量，即便是入门级的桌面3D打印机也可以顺利打印出合格的成品，不会出现结构变形、配合失效的问题。实际使用过程中，装置放置在距离地面0.8m-1.2m的高度时诱捕效果最佳，这个高度刚好是居家环境中蚊虫飞行的主要活动层，二氧化碳可以顺着空气流动缓慢扩散到周边3-5㎡的范围，覆盖普通居家卧室的核心活动区域，单次配置的诱蚊液可以持续生效7-10天，发酵效率随环境温度自动适配，温度较高时发酵速度稍快，诱捕效率同步提升，温度较低时发酵速度放缓，有效时长相应延长，无需用户频繁调整配方比例。
