适配NEMA17步进电机的铝制安装支撑支架

　　在桌面级3D打印机、小型CNC雕刻机这类轻载数控运动设备的结构搭建中，步进电机的安装定位精度直接决定了运动轴的传动稳定性，NEMA17作为这类设备最常用的42系列步进电机标准，其安装固定件的适配性一直是结构设计中需要重点考量的环节。这款铝制支撑支架，正是针对2020系列铝型材搭建的设备框架设计的专用电机安装转接件，解决了标准NEMA17电机无法直接与2020铝型材槽位匹配安装的问题。

　　从实际应用场景来看，这类支架多用于设备X/Y/Z轴的电机端固定，尤其是采用皮带传动的运动轴，电机输出轴的中心高需要与从动轮中心高保持严格一致，才能避免皮带出现偏磨、张紧力不均的问题，支架的安装基准面设计直接决定了这一精度是否达标。这款支架在设计时，将与铝型材贴合的安装面做了整面铣平处理，平面度控制在0.05mm以内，避免安装时因接触面不平导致电机轴出现偏斜，进而影响传动平稳性。

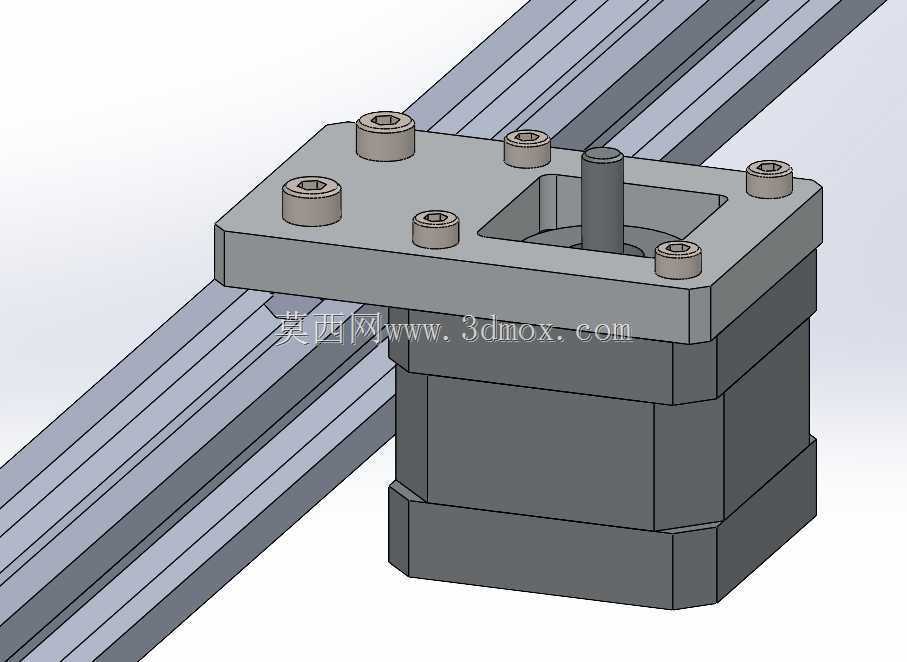

　　功能特性上，支架采用6061铝合金作为加工基材，相比常见的3D打印塑料支架，铝制材质的刚性更强，在电机高速启停产生的震动下不会出现形变，长期使用也不会出现蠕变问题，能够长期保持电机的安装位置精度。支架上共设置了5个内六角圆柱头螺钉的安装位，其中四个孔位对应NEMA17电机端面的标准31mm安装孔距，采用M3螺纹规格，能够直接适配标准42步进电机的安装需求；剩余的安装孔位则对应2020铝型材的槽口间距，可通过T型螺母直接将支架固定在铝型材的任意槽位上，安装调整时无需复杂的定位工序，松开T型螺母即可沿型材槽方向调整电机位置，方便皮带张紧度的调节。

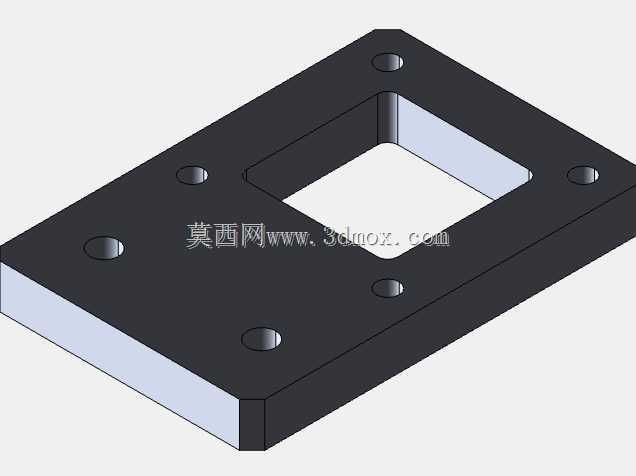

　　设计思路上，这款支架没有采用多余的冗余结构，整体为板式结构，在对应电机输出轴的位置预留了方形避让槽，既能够容纳电机前端的定位凸台，保证电机端面与支架安装面完全贴合，又能给输出轴连接的同步轮、联轴器留出足够的安装空间，避免支架与传动件发生运动干涉。支架的厚度设置为8mm，这个厚度经过实际受力校核，既能够保证安装时的结构刚性，不会因螺丝锁紧力导致支架变形，又不会过度增加整体重量，不会给运动轴带来额外的负载。

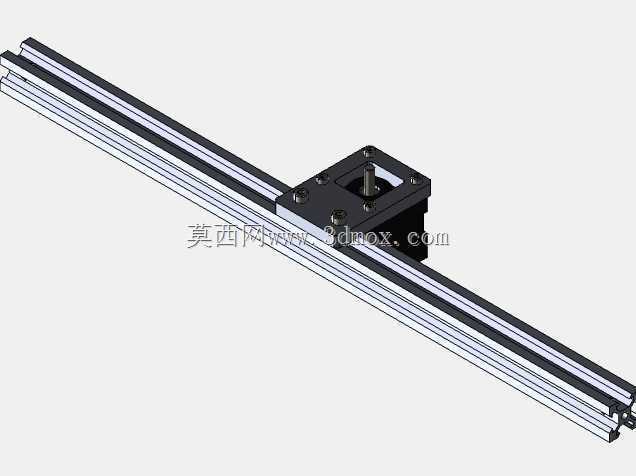

　　从安装边界尺寸来看，支架整体轮廓尺寸适配2020铝型材的安装面宽度，安装后不会超出铝型材的侧面轮廓，不会与设备的其他结构件产生位置冲突；电机安装面的中心高经过精准计算，当支架固定在2020铝型材上时，电机输出轴的中心高度恰好与常用的2020型材配套从动轮安装座中心高一致，安装时无需额外加垫片调整高度，直接锁紧螺丝即可保证传动副的同轴度要求。在实际装配过程中，需要注意先将电机通过四个M3螺丝固定在支架上，再将支架整体通过T型螺母预固定在铝型材上，调整好皮带张紧度之后再完全锁紧T型螺母，这样能够避免先固定支架再装电机时出现的安装位偏差问题。

　　对于小型数控设备的DIY搭建或者设备改装场景来说，这类专用转接支架能够大幅降低结构设计的工作量，不需要自行设计电机安装的转接结构，直接选用标准件即可快速完成电机的安装固定，同时铝制材质的精度保持性也能够满足设备长期运行的稳定性要求，避免因支架变形导致的传动误差、丢步等问题。在CNC设备的应用中，这类支架也可用于小型主轴电机的辅助固定，只要安装孔距匹配即可通用，适配性较强。
