带异形镂空结构的圆形过滤承载盘设计

　　在食品加工、物料筛分、小型物料承载输送的生产场景里，这类带规则异形镂空的圆形盘件是十分常见的功能构件，很多一线结构设计人员在做小型物料处理线的方案时，经常会遇到需要兼顾承载强度、镂空通过率、整体安装适配性的设计需求，这个三维结构刚好可以作为这类构件的设计参考。从实际使用场景来看，这类盘件常被安装在小型物料输送线的末端筛分工位，或是小型饮品、食品加工设备的物料托载位置，比如固态饮品的原料沥干、小型颗粒物料的分级筛分、甚至是休闲食品加工过程中的沥油、冷却承载工位，都能见到这类结构的身影，它不需要额外搭配复杂的动力组件，依靠自身的镂空结构就能完成固液分离、颗粒分级的基础功能，同时盘体本身的刚性足够支撑一定重量的物料堆叠，不会在常规生产负载下出现形变。

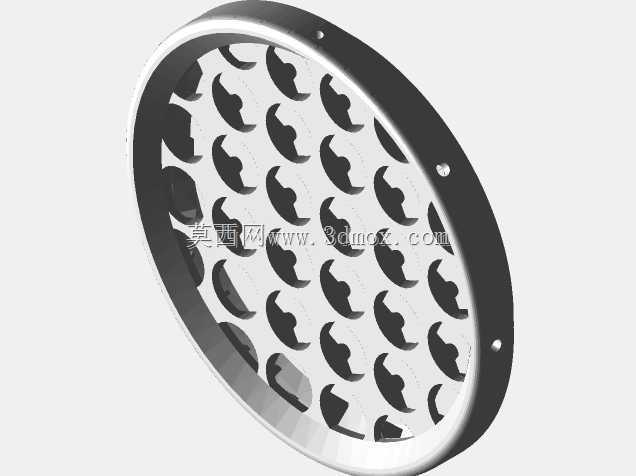

　　从设计思路上看，这个盘件采用了薄型圆盘的整体构型，外圈设置了带安装孔的加厚边框，边框上的三个均布小孔是用于盘件与设备基座的螺丝固定，安装时不需要额外设计复杂的夹持结构，直接通过沉头螺丝就能完成盘件的定位锁紧，安装边界的尺寸控制上，外圈边框的宽度做了收窄处理，在保证安装孔位有足够受力壁厚的前提下，尽可能扩大了中间镂空区域的有效使用面积，避免边框占用过多的物料承载空间。中间的镂空区域没有采用常规的圆孔或者方孔结构，而是选用了带弧度的异形月牙形孔，这种孔型的设计并不是为了外观造型，而是在实际筛分场景里，这种带曲线过渡的孔型不容易卡料，相比直角的方孔，物料在盘面上滑动时不会卡在孔的边角位置，能够有效减少生产过程中的物料残留，降低人工清理的频次；同时这种异形孔的排布采用了环形阵列的方式，每一圈的孔位都和相邻圈的孔位做了错位排布，保证整个盘面的镂空率均匀，不会出现局部区域镂空率过高导致强度不足，或是局部镂空率过低影响筛分、沥干效率的问题。

　　从结构强度的角度考量，盘体的主体厚度和外圈边框的厚度做了差异化设计，中间镂空区域的盘体厚度控制在满足刚性需求的最小值，能够降低整体的材料用量，同时减轻盘件自身的重量，方便后期设备维护时的拆卸更换；外圈的边框做了加厚处理，并且在边框和中间镂空区域的衔接位置做了圆弧过渡，避免应力集中导致的盘体开裂，在长期承受物料冲击、或是冷热交替的生产环境下，这个过渡结构能够有效分散应力，提升盘件的使用寿命。另外盘件的边缘做了卷边式的圆滑处理，没有尖锐的棱角，一方面是避免生产操作过程中划伤操作人员，另一方面也能减少盘件和相邻设备部件之间的剐蹭，降低安装过程中的对位难度。

　　在实际选型适配的时候，设计人员可以根据具体的物料尺寸调整异形孔的大小和排布密度，如果是用于更小颗粒的物料筛分，可以在保持孔型不变的前提下缩小单孔的面积，同时增加孔位的排布数量，保证整体的镂空通过率；如果是用于承载重量更大的物料，可以适当增加中间盘体的厚度，或是在盘体背面增加径向的加强筋，在不影响正面镂空结构的前提下提升整体的承载能力。安装孔的位置也可以根据实际设备的安装法兰尺寸做调整，只需要保持孔位的均布特性，就能保证盘件安装后的受力均匀，不会出现偏载导致的盘体倾斜问题。很多新手设计师在做这类多孔盘件的时候，容易一味追求镂空率而忽略盘体的刚性，或是为了强度把盘体做的过厚导致整体重量超标，这个结构在两者之间做了比较好的平衡，既保证了足够的有效工作面积，也通过结构设计控制了整体的重量和材料成本，对于同类型的筛分、承载盘件设计有比较强的参考价值，在做三维建模的时候，这种环形阵列的异形孔结构也可以通过参数化设计的方式完成，调整孔型参数、阵列数量的时候不需要重新绘制整个草图，能够提升建模和改型的效率。
