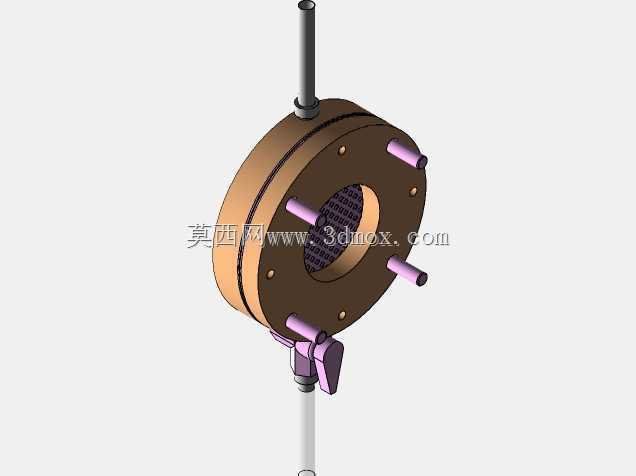

ASTM F903测试组件流体控制集成结构

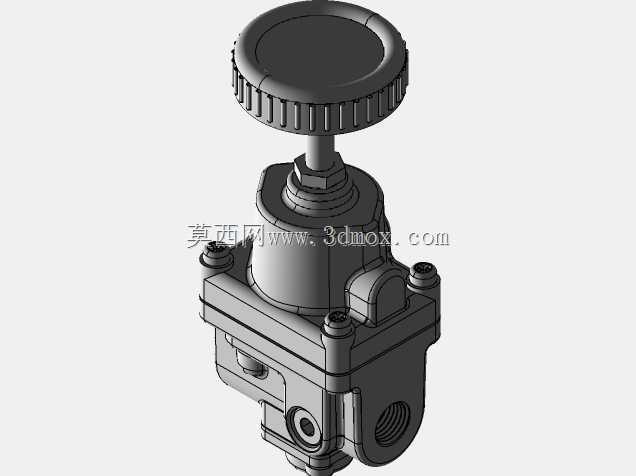

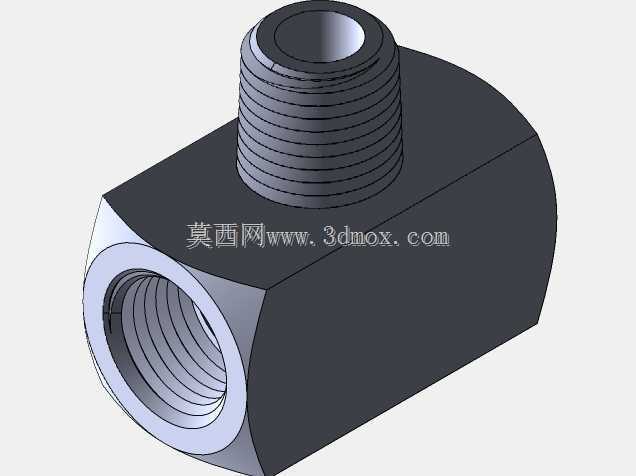

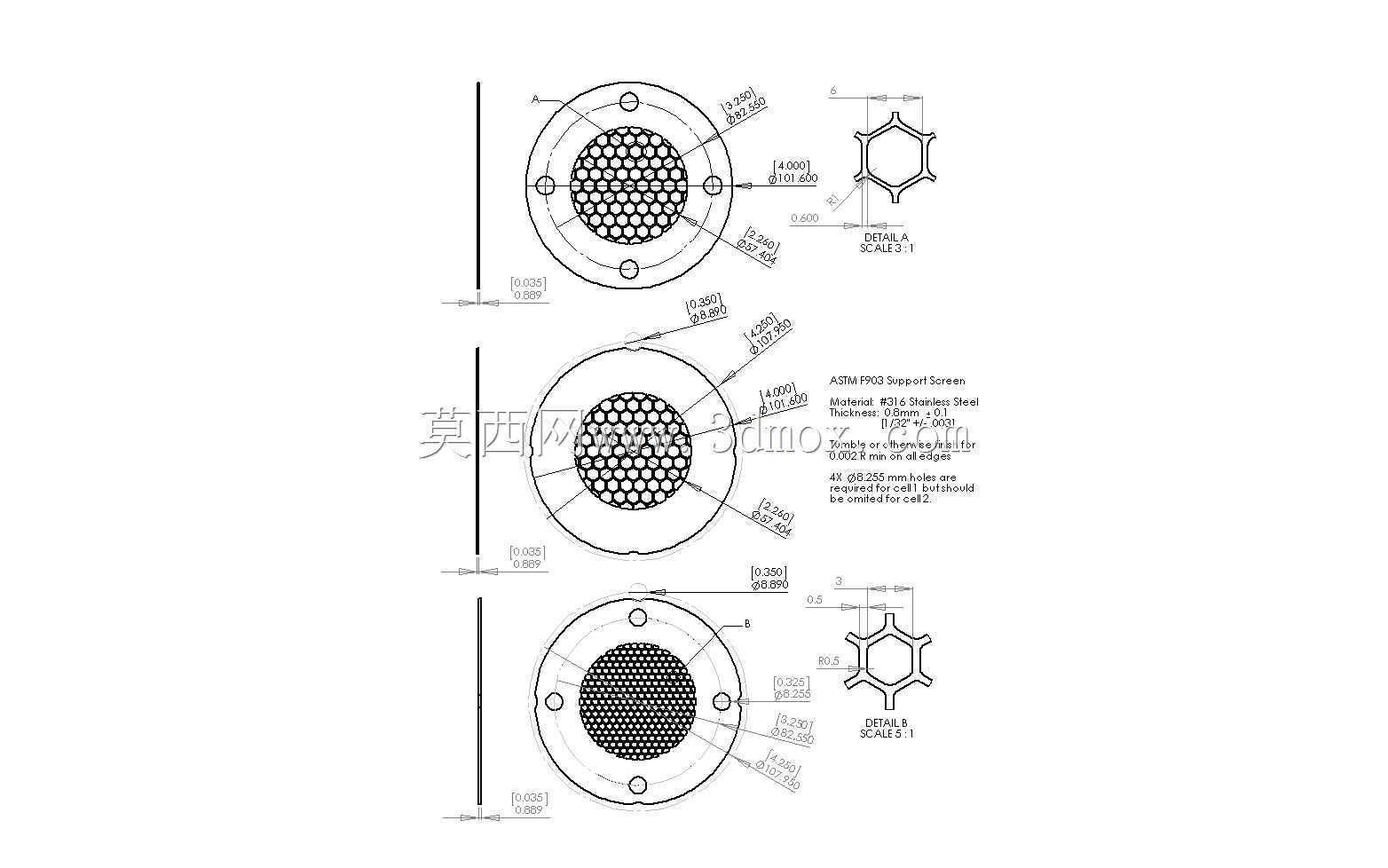

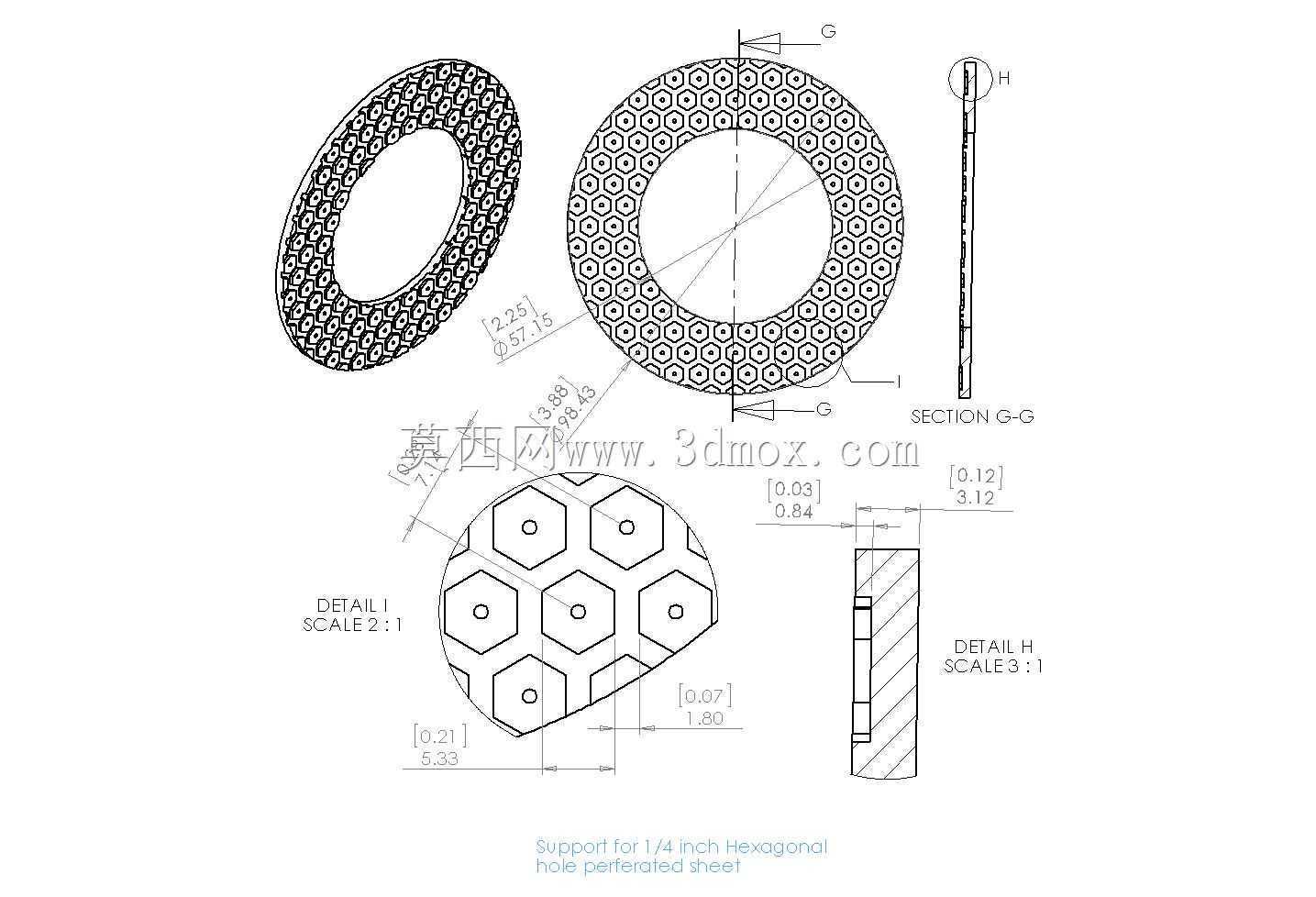

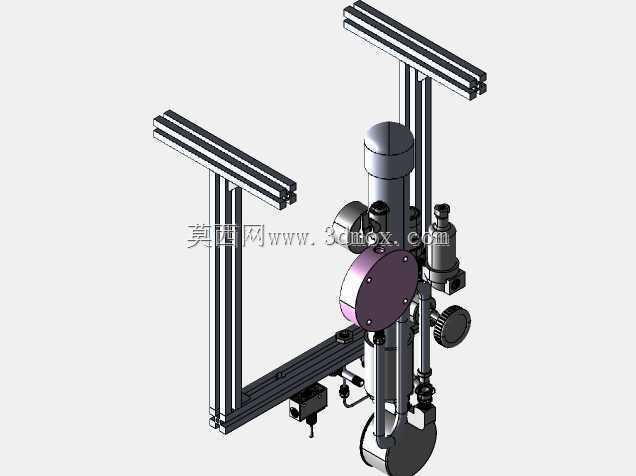

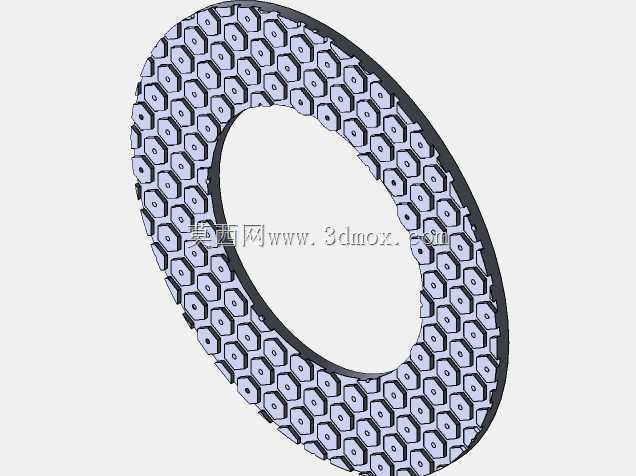

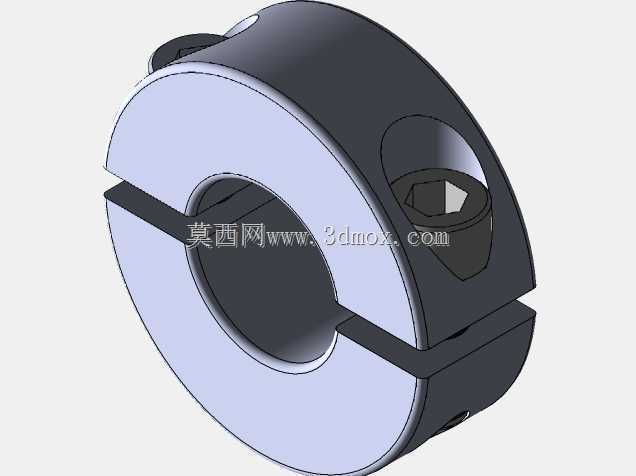

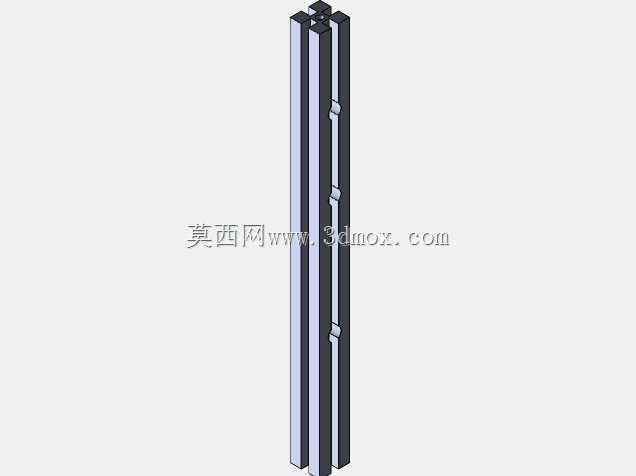

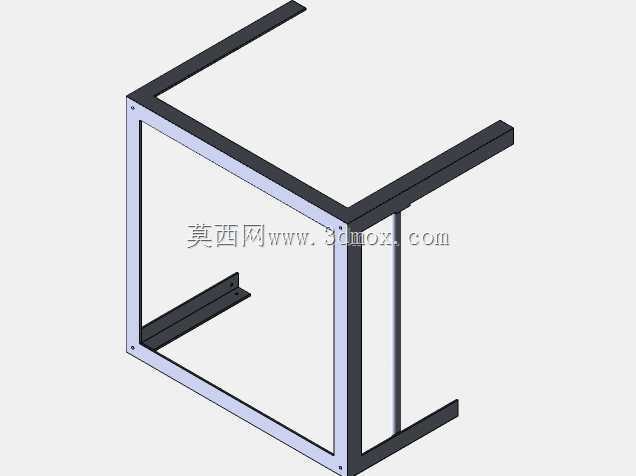

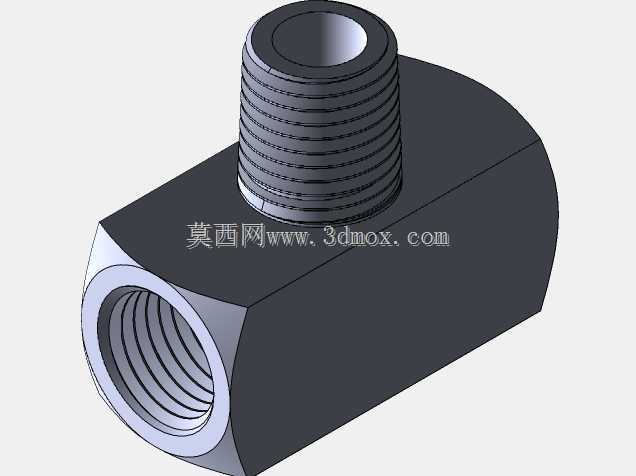

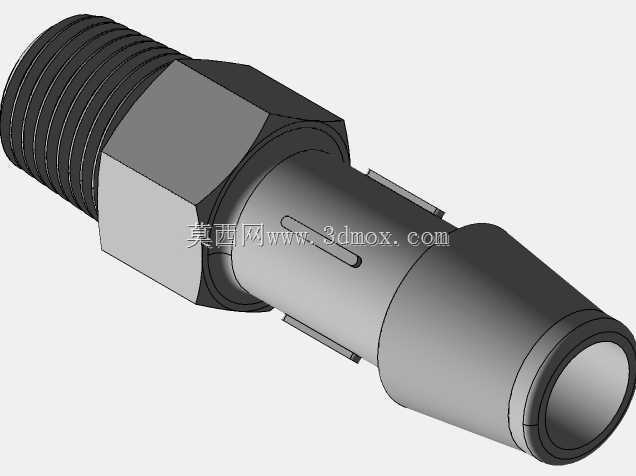

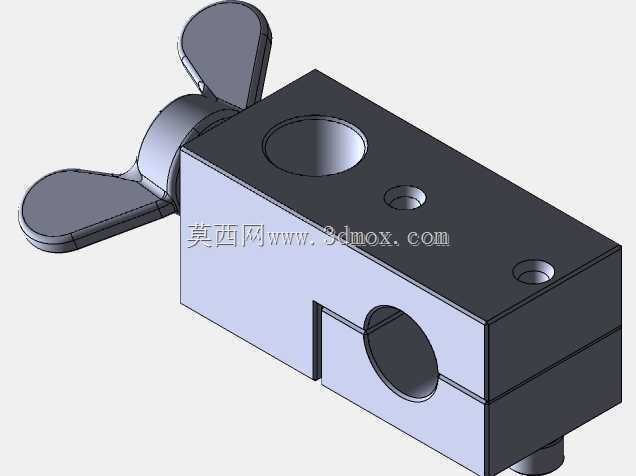

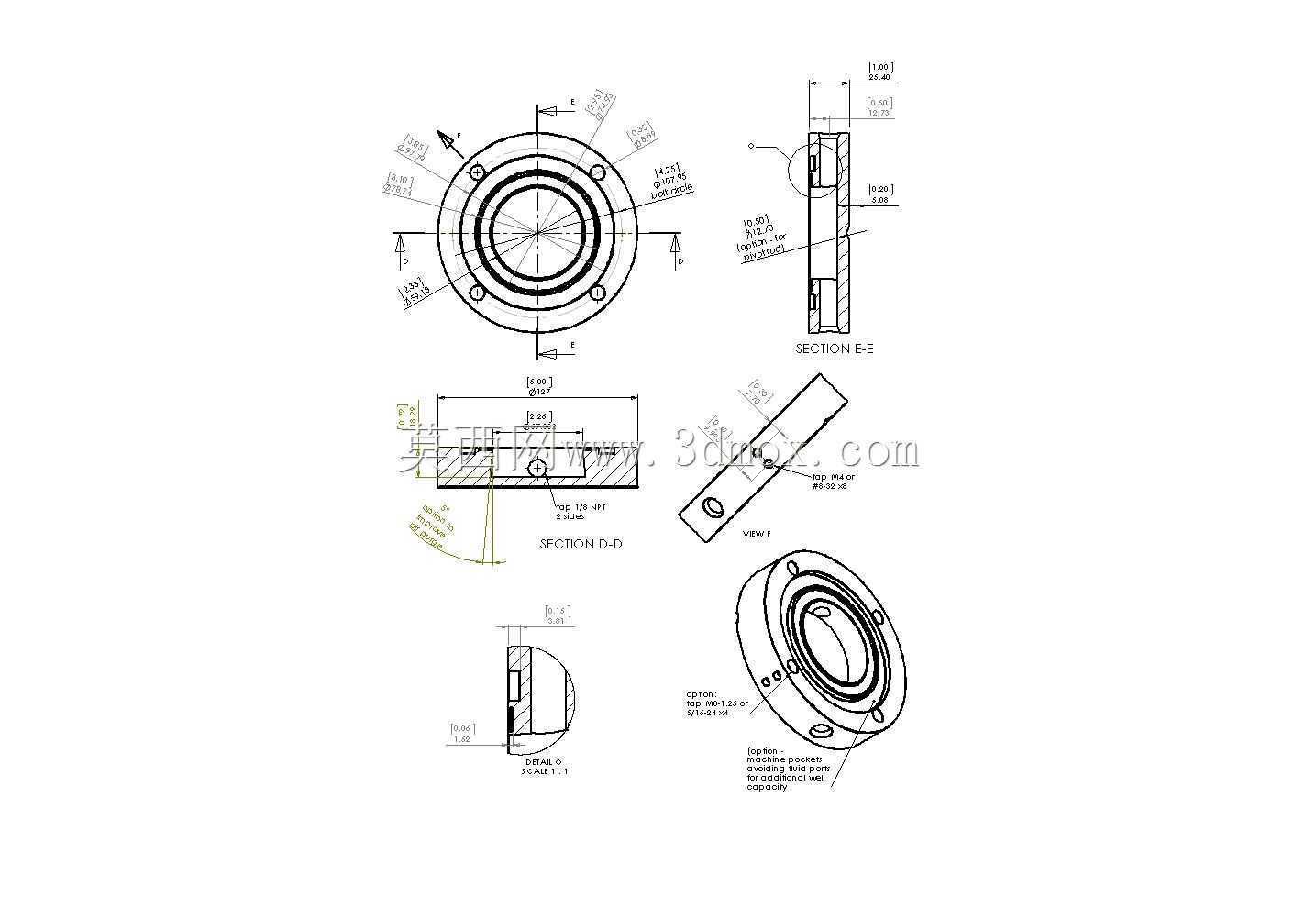

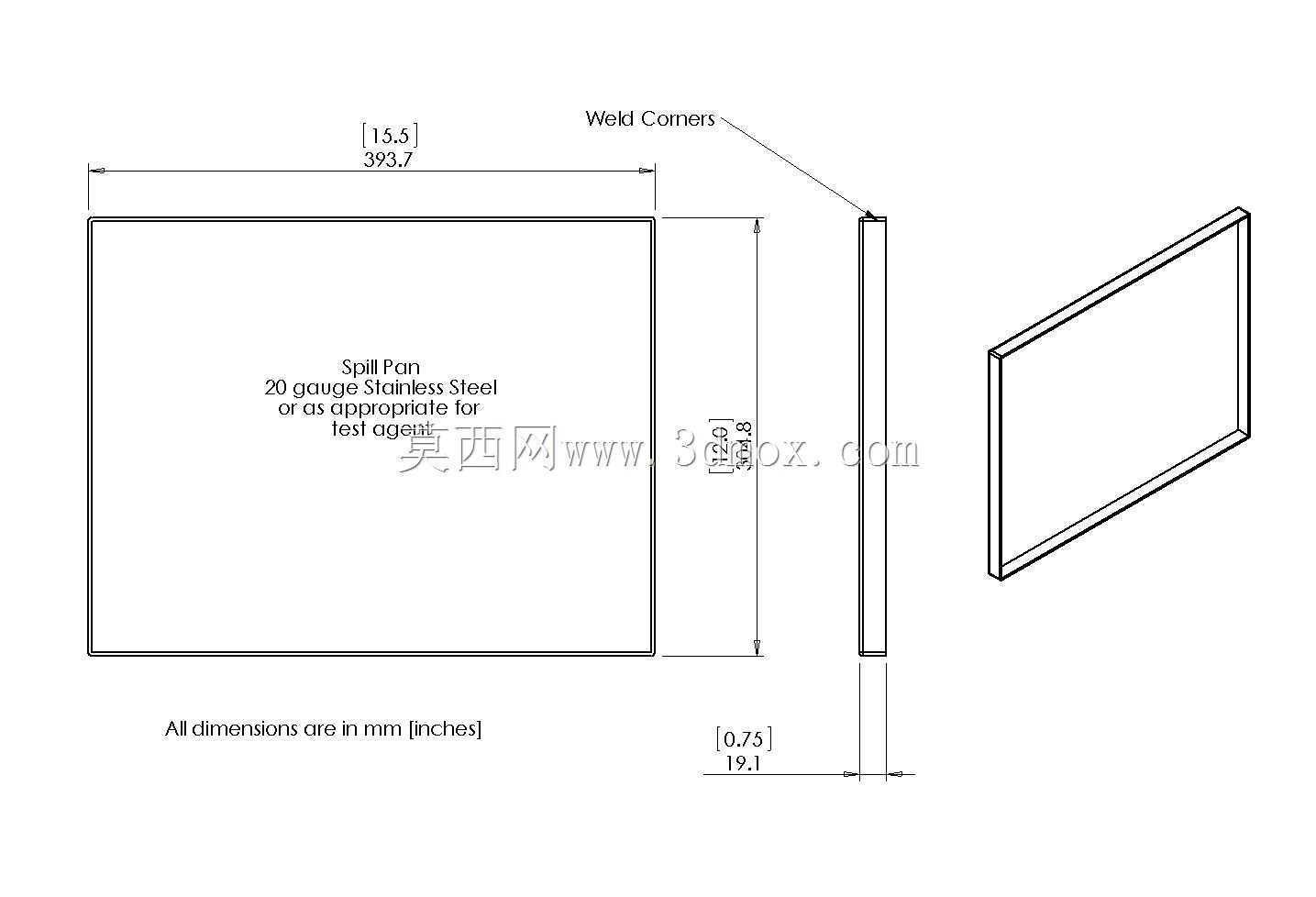

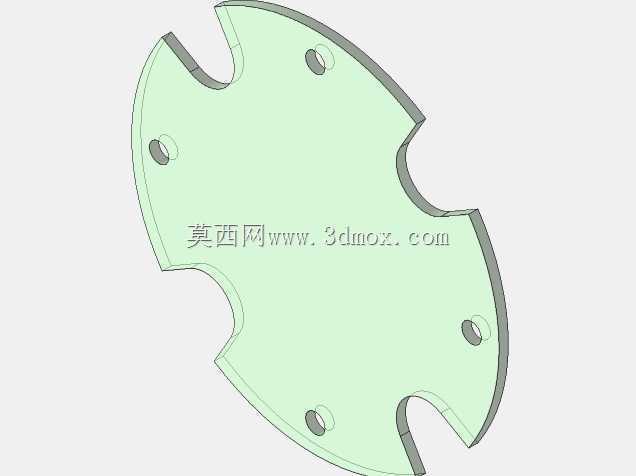

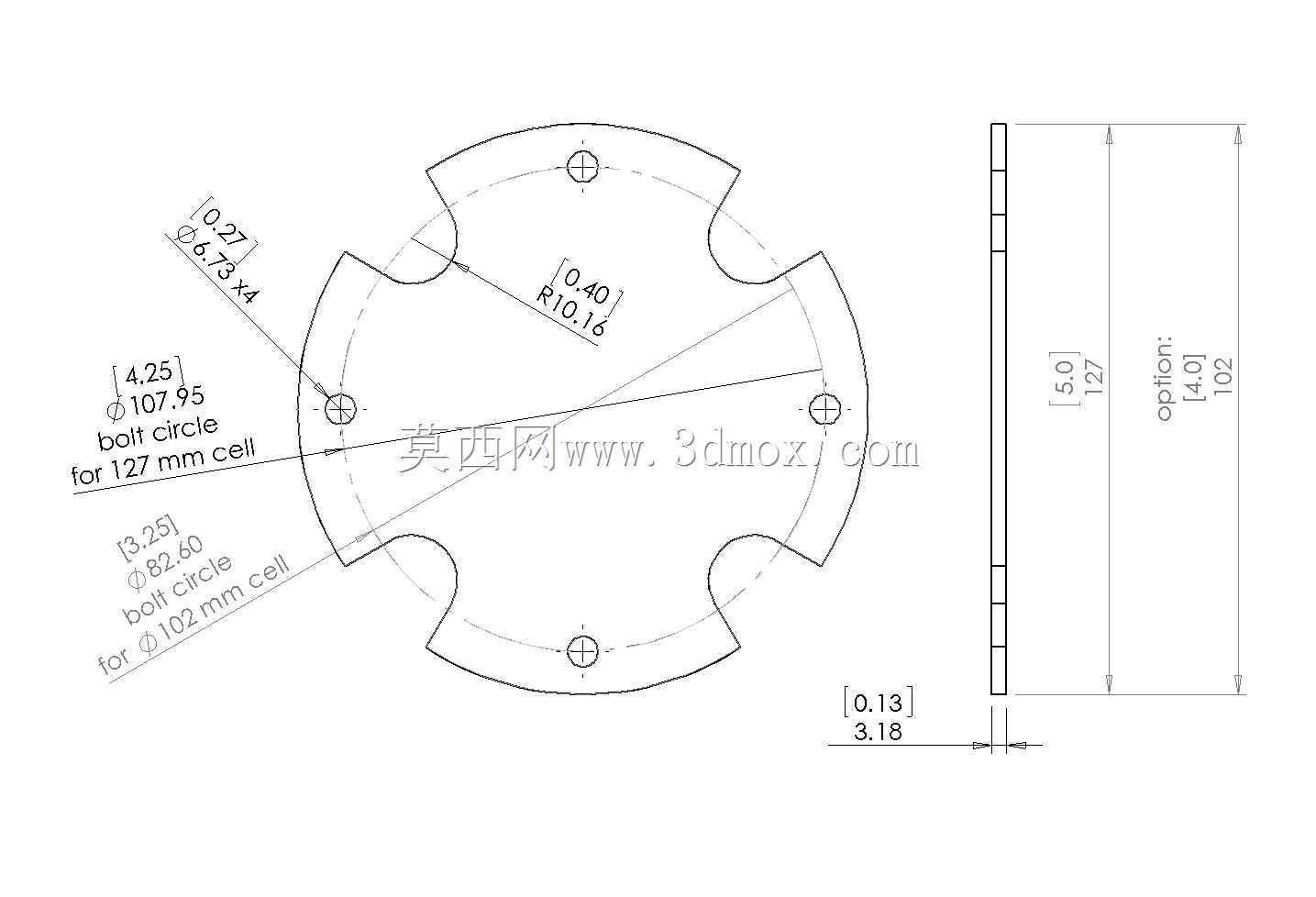

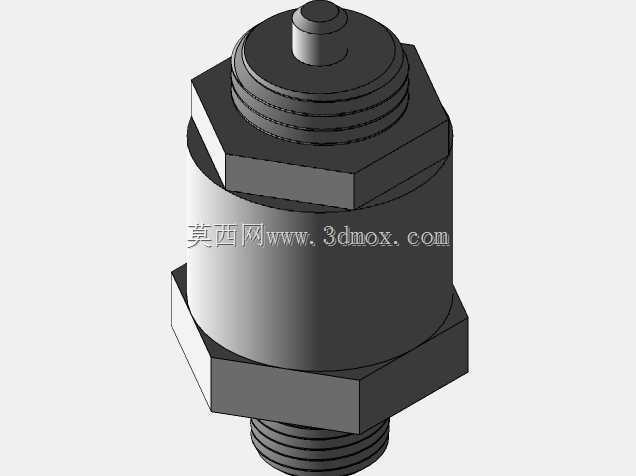

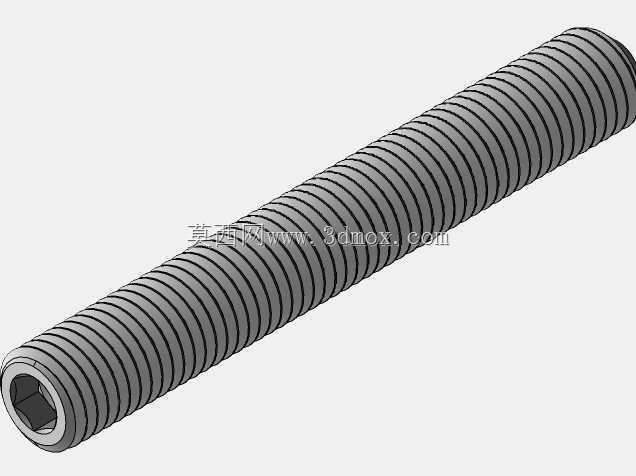

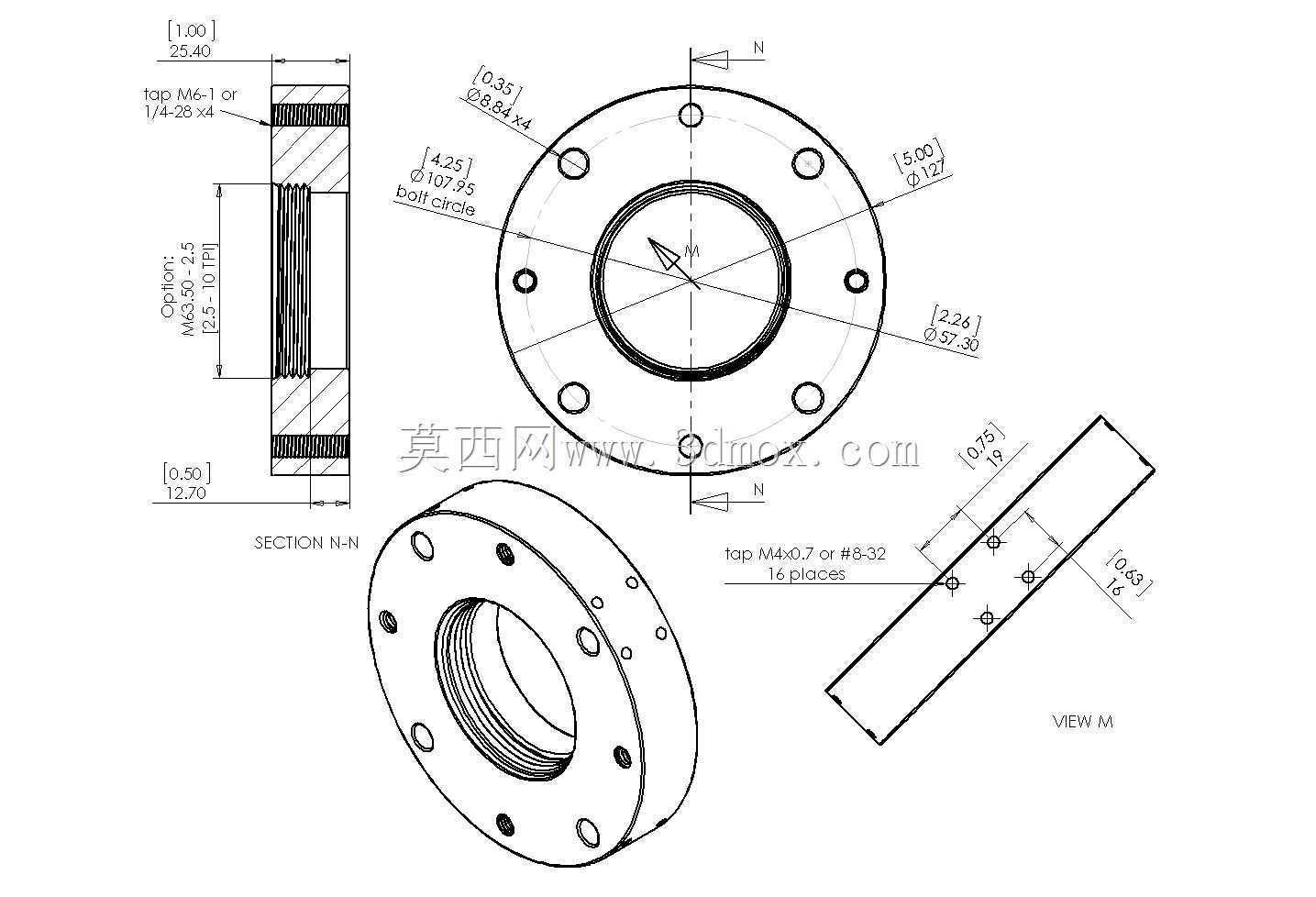

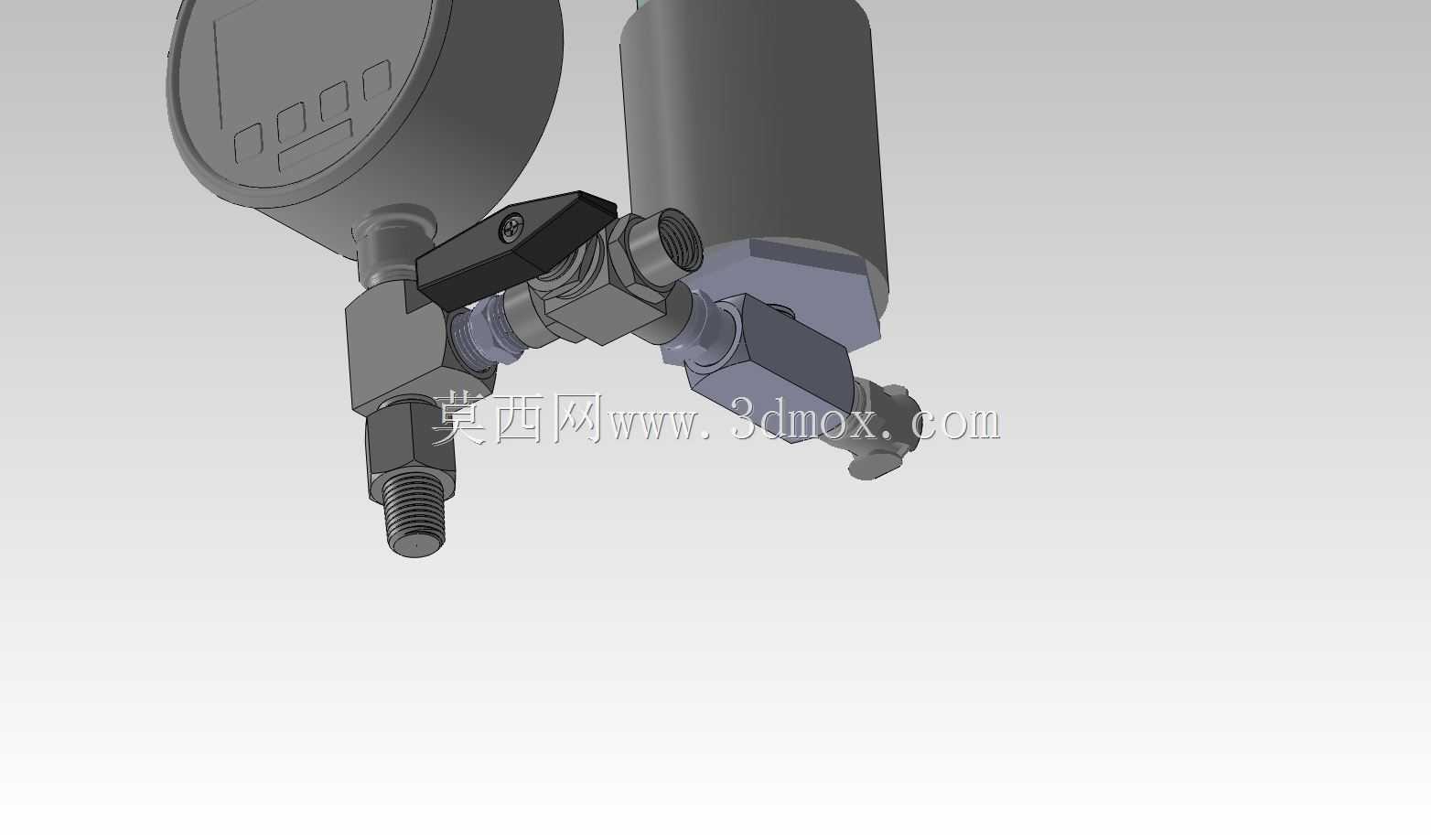

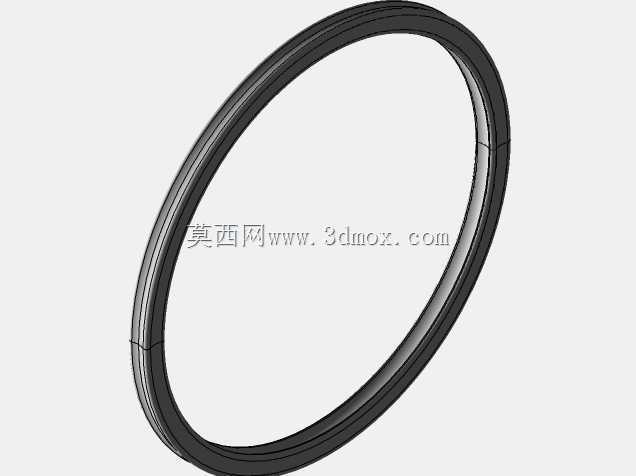

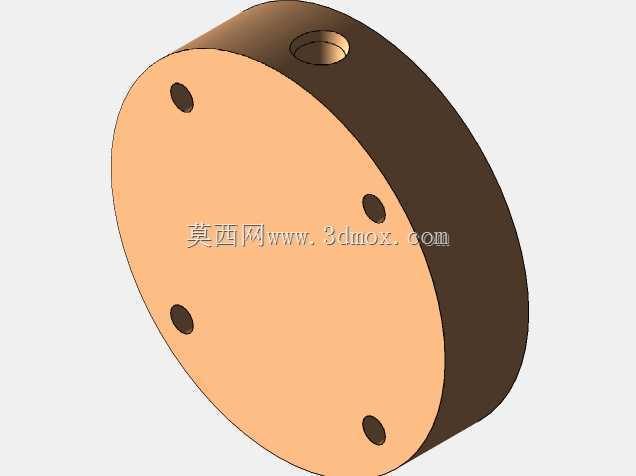

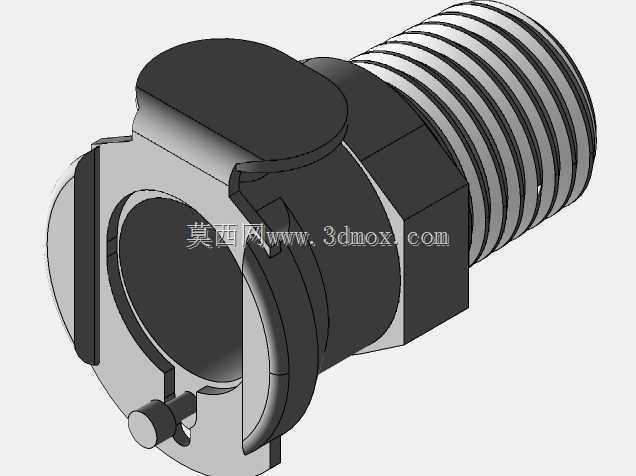

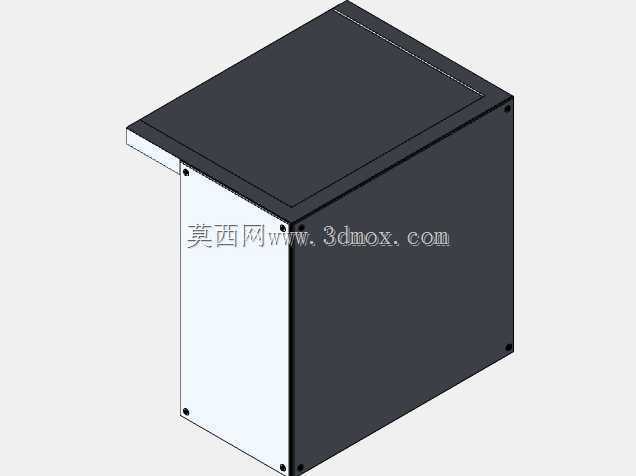

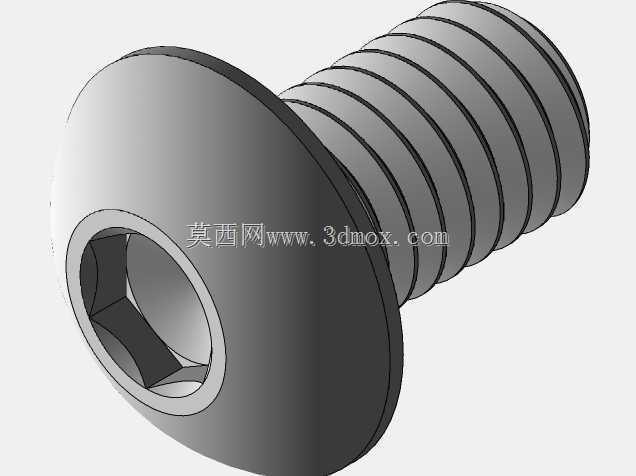

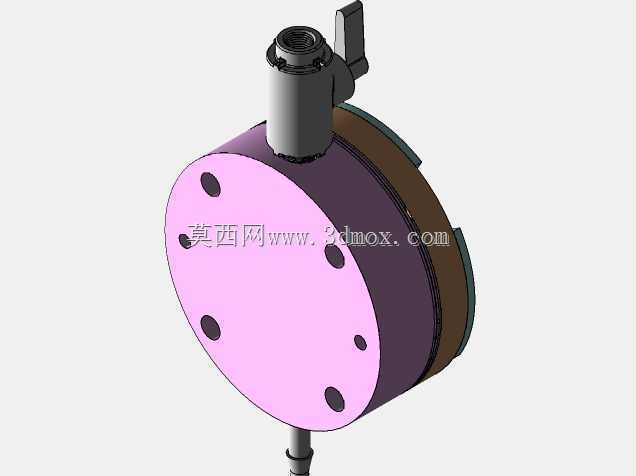

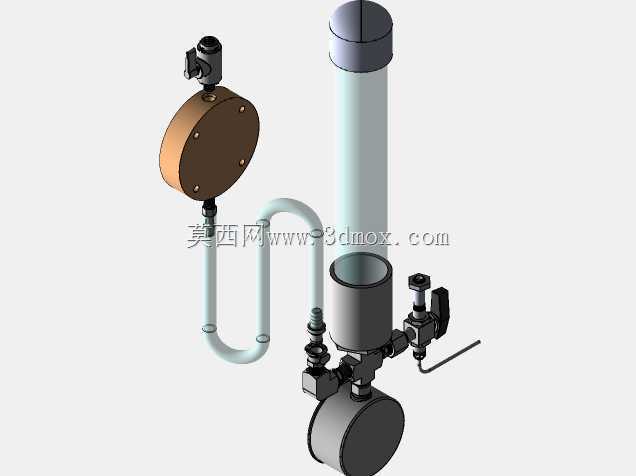

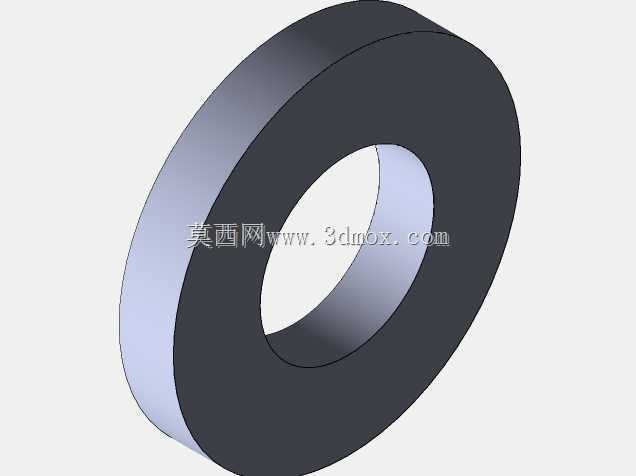

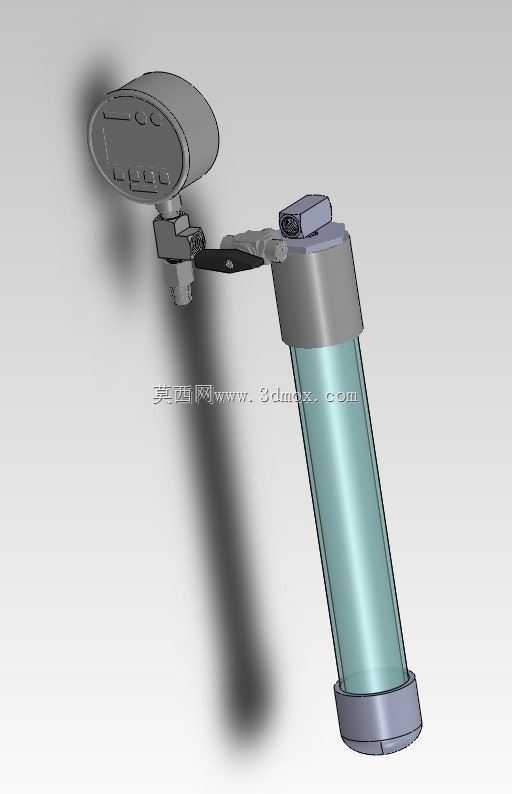

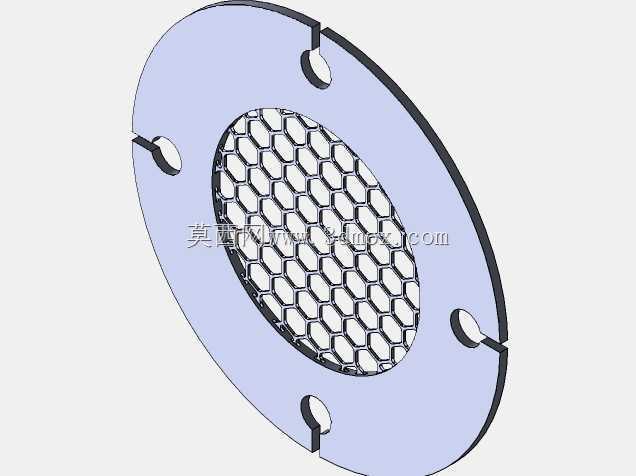

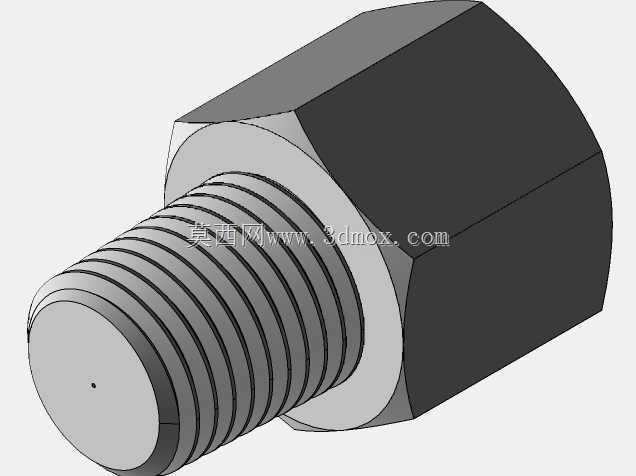

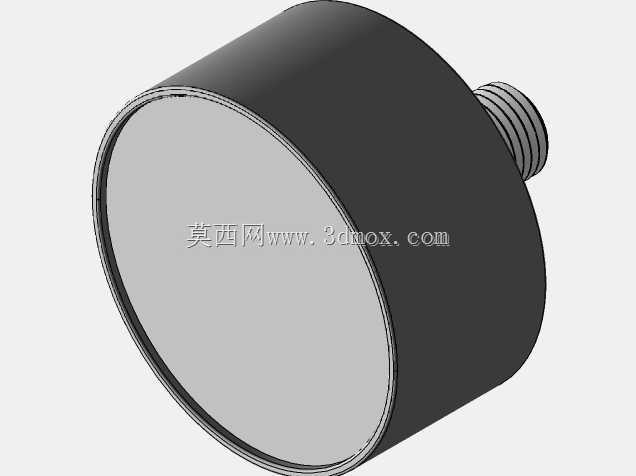

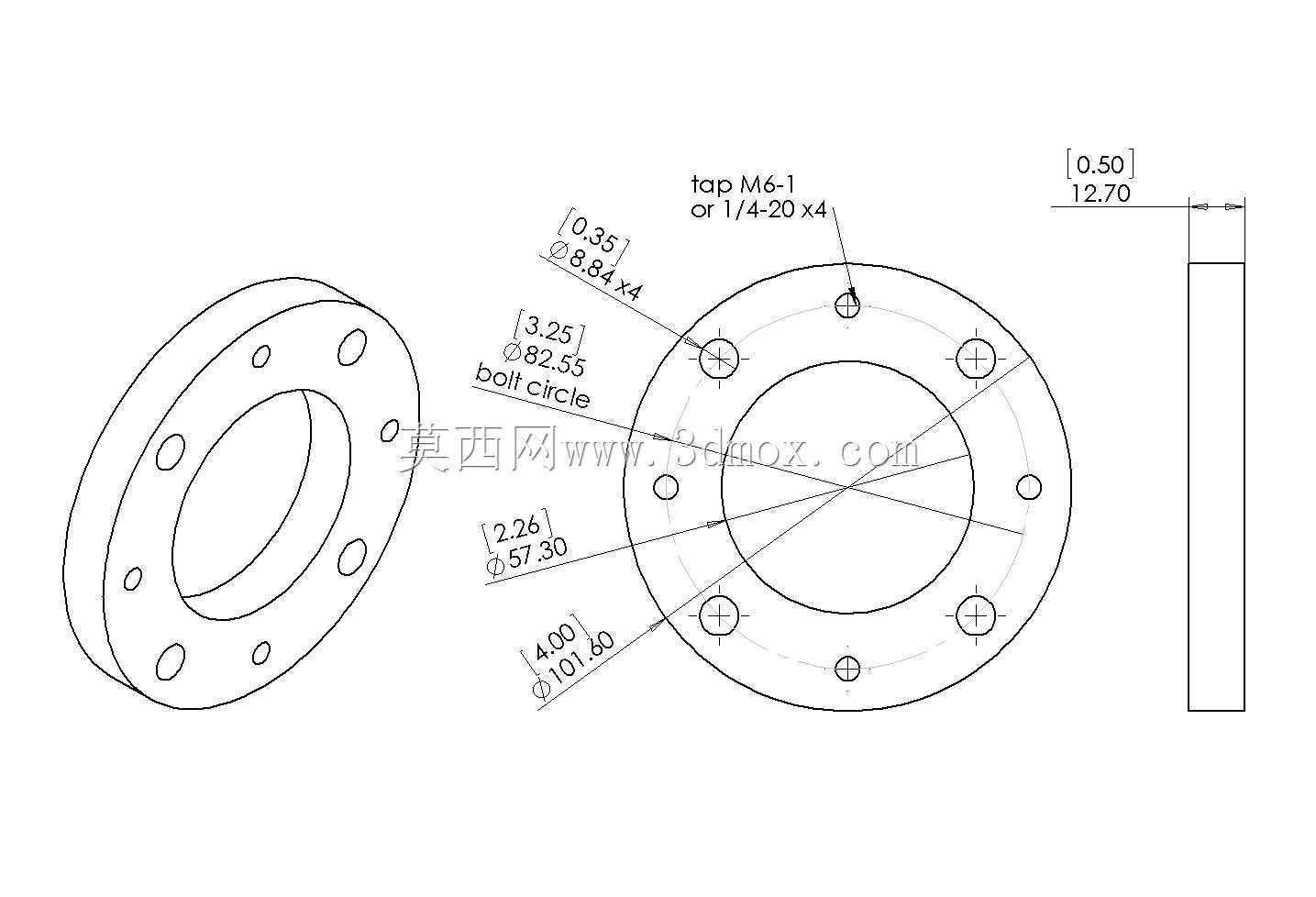

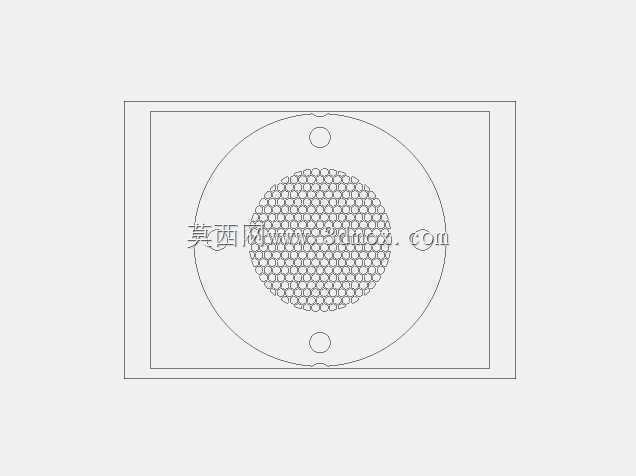

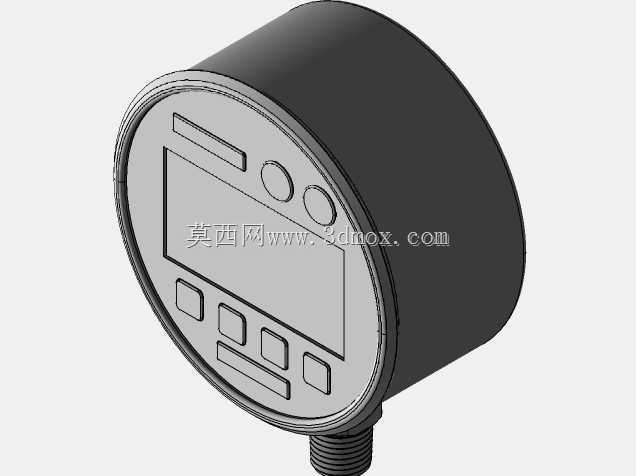

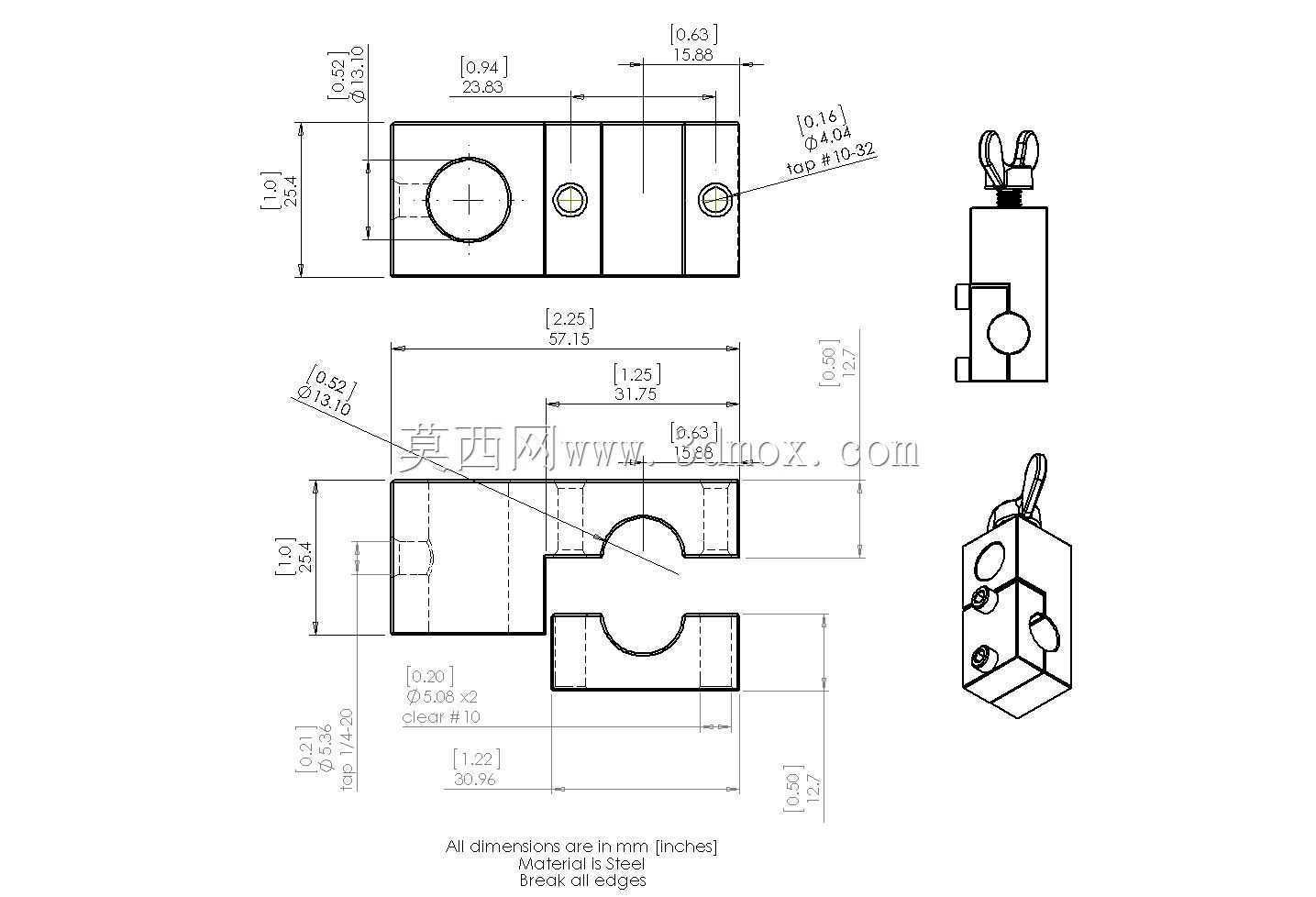

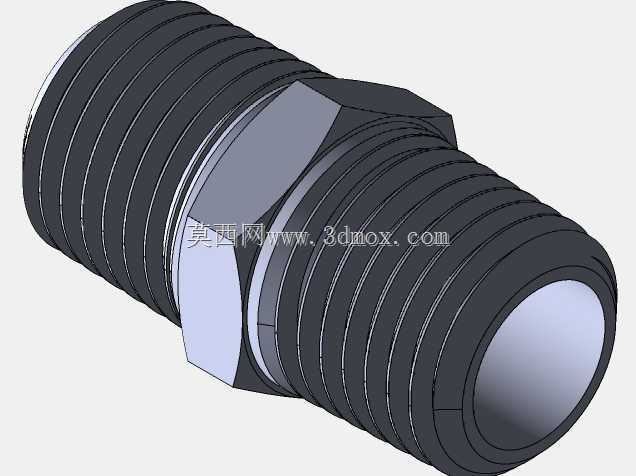

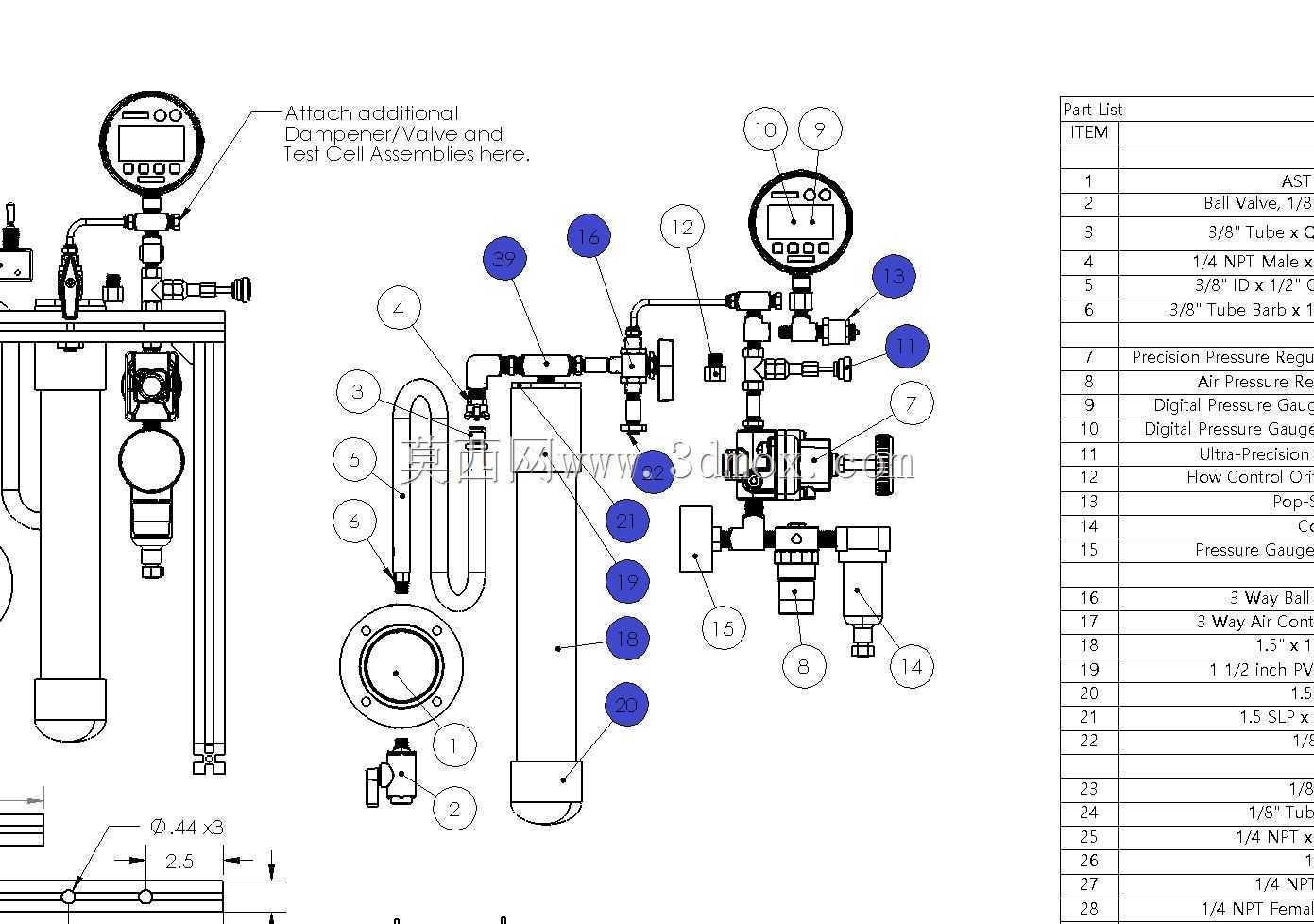

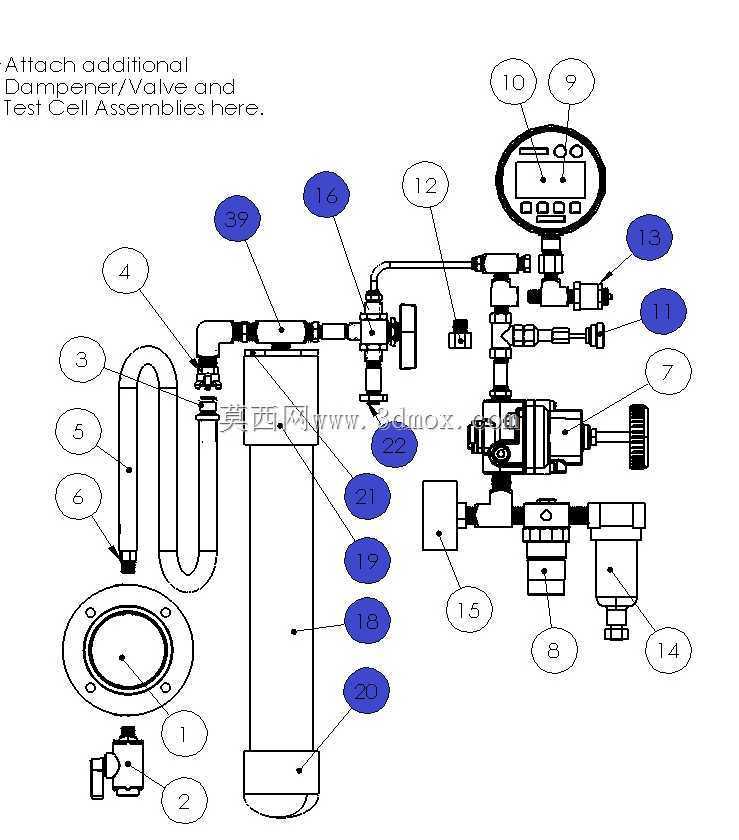

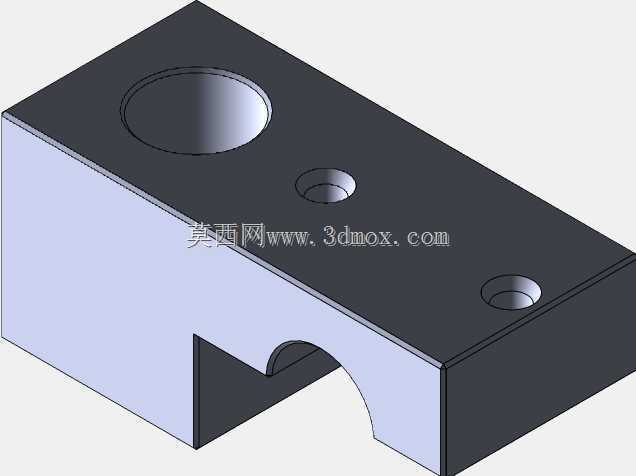

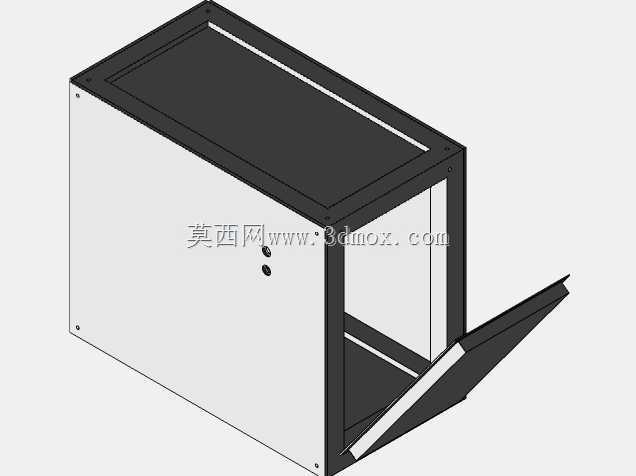

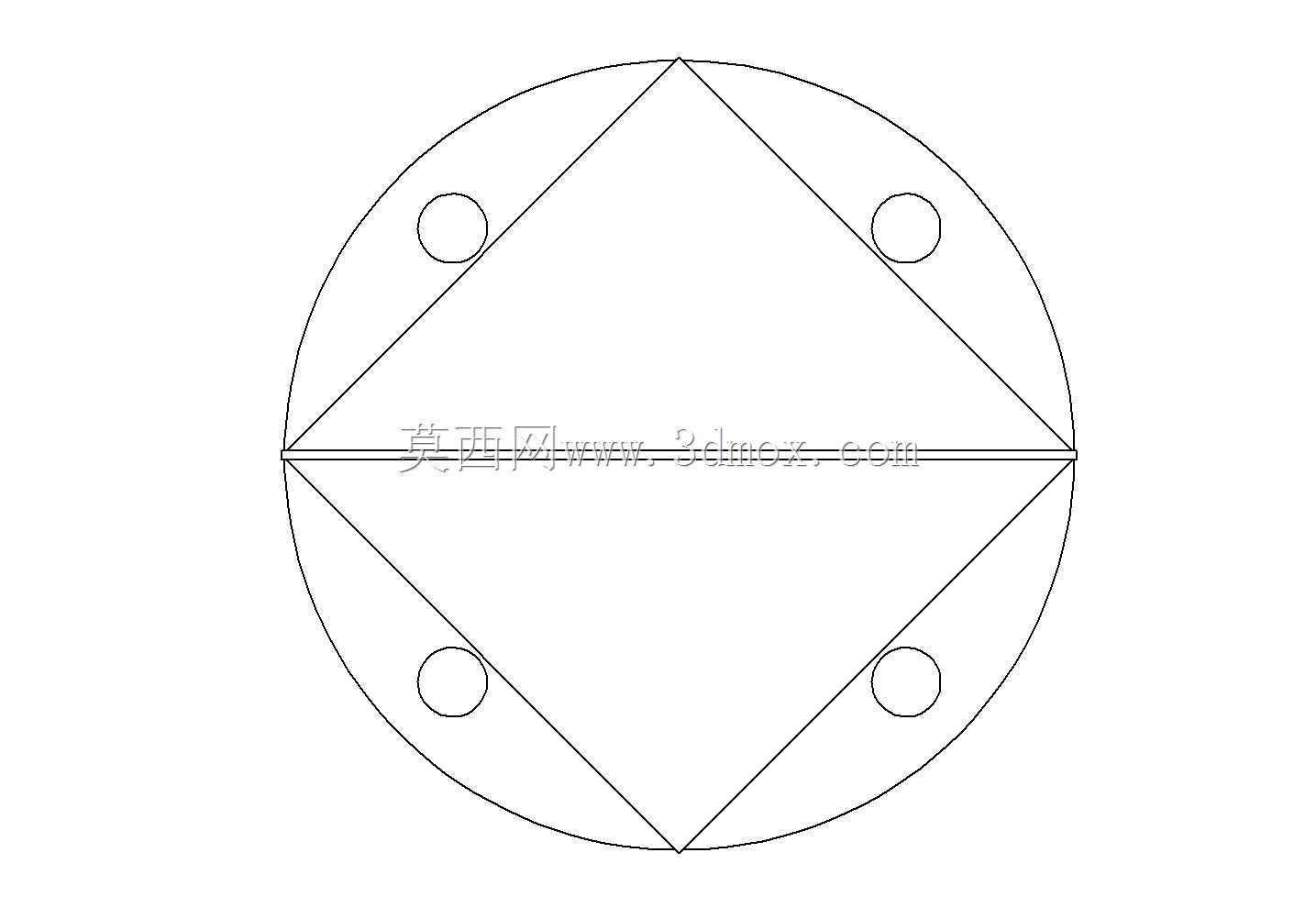

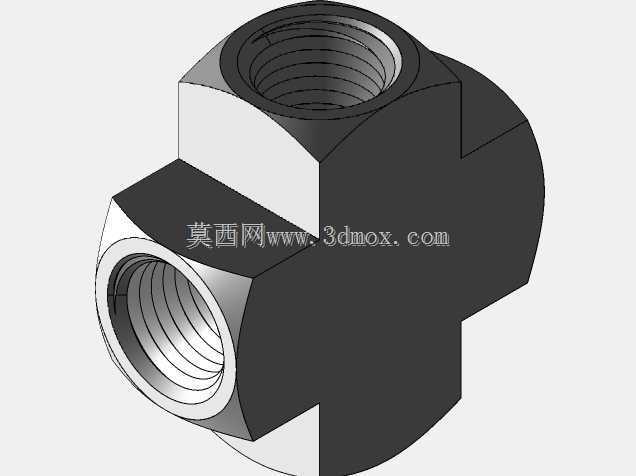

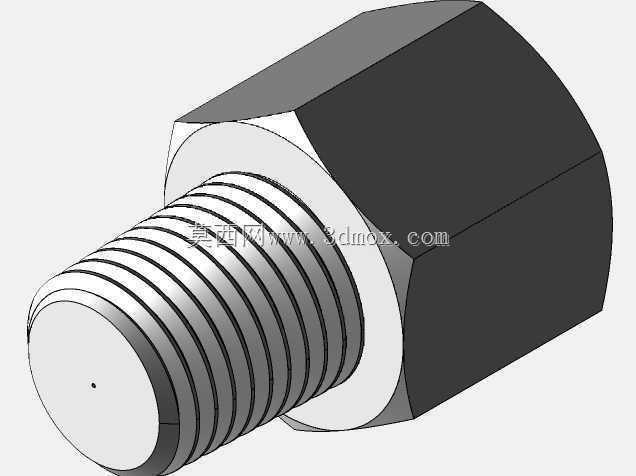

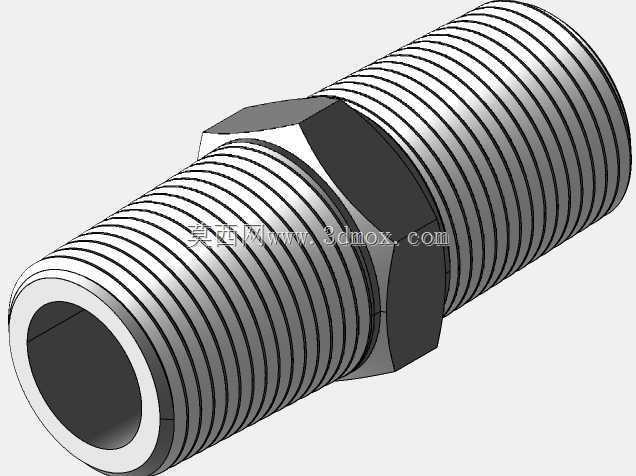

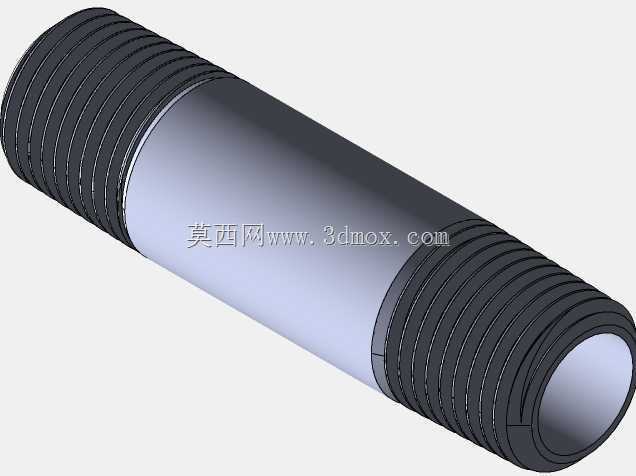

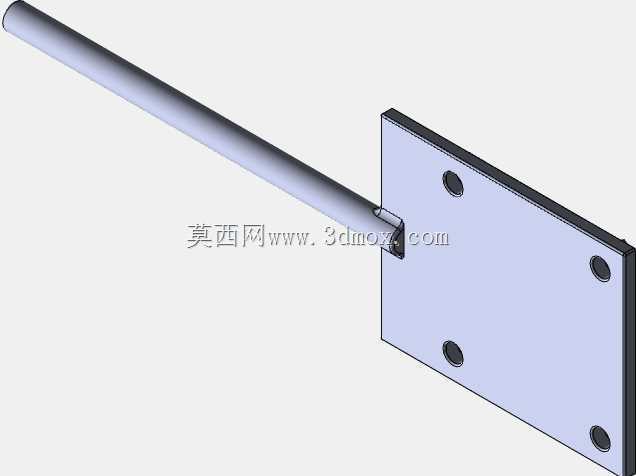

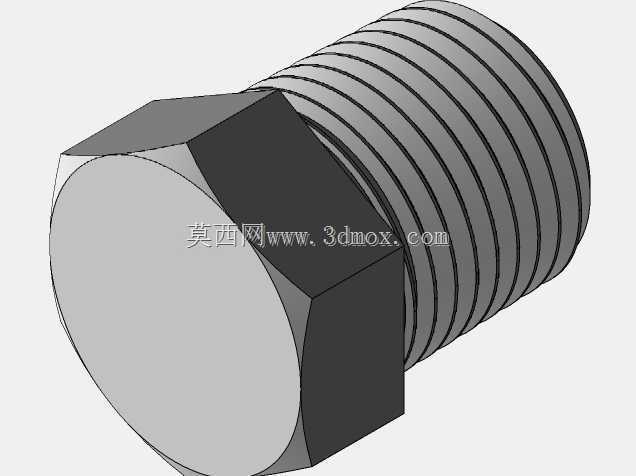

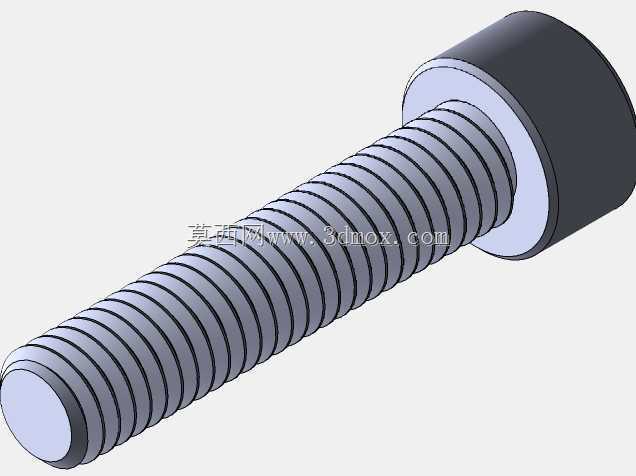

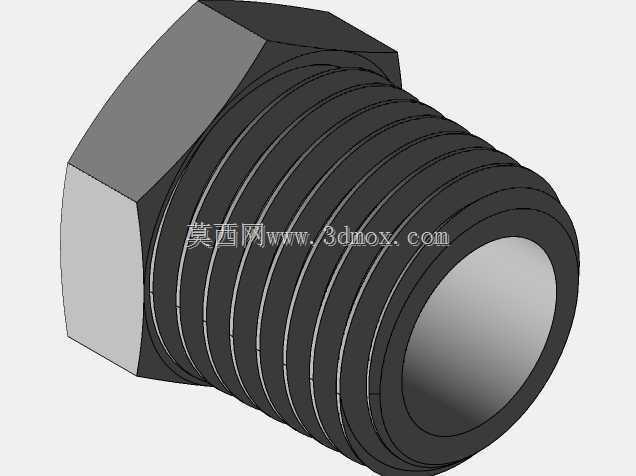

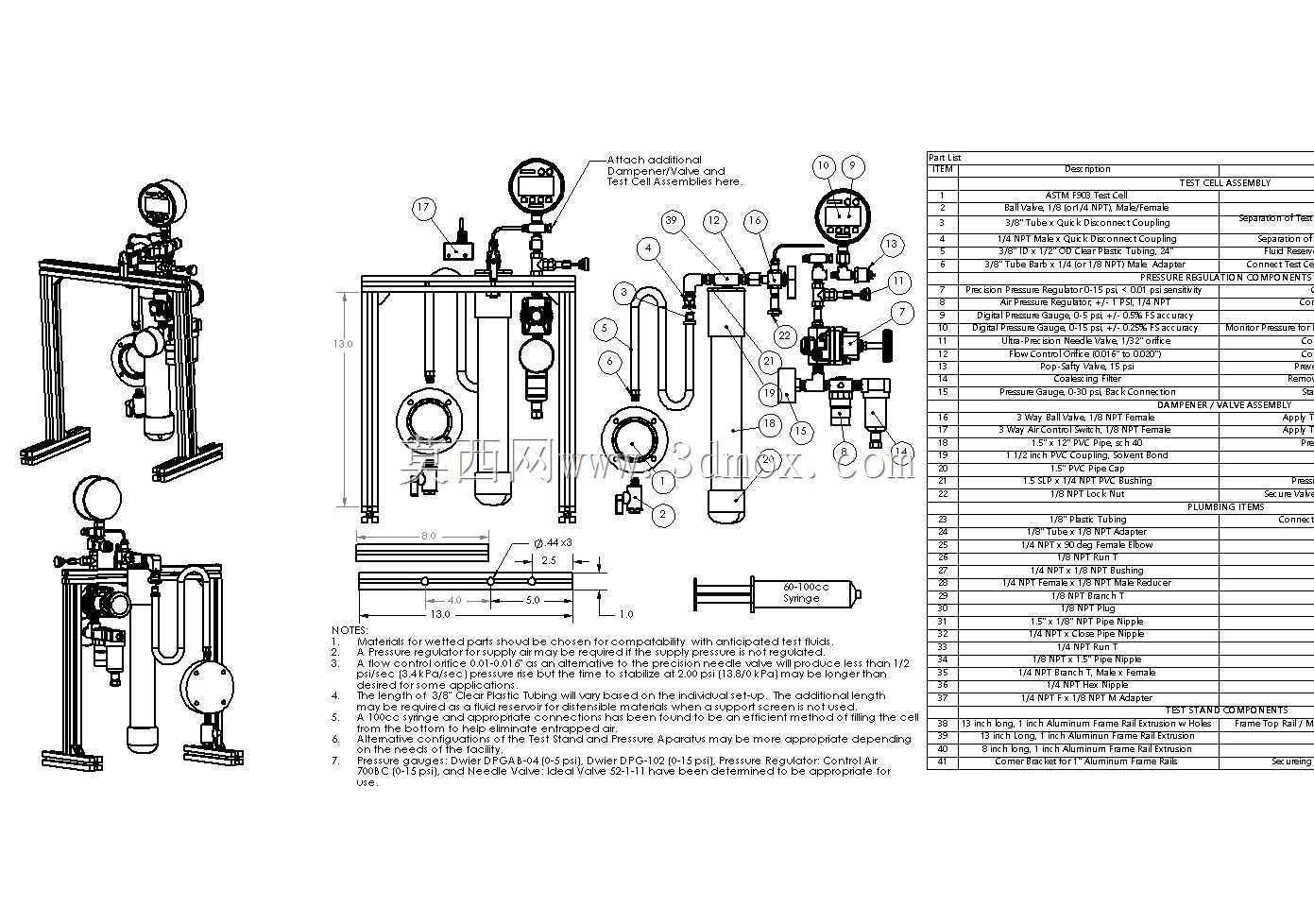

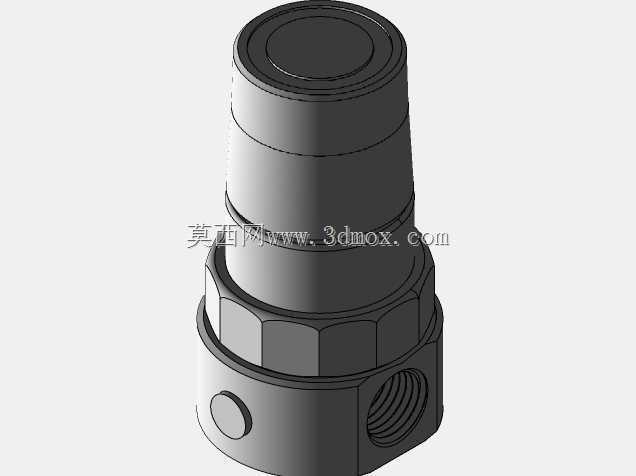

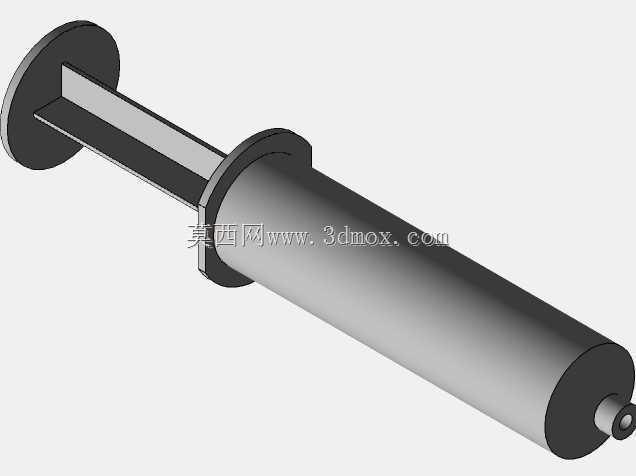

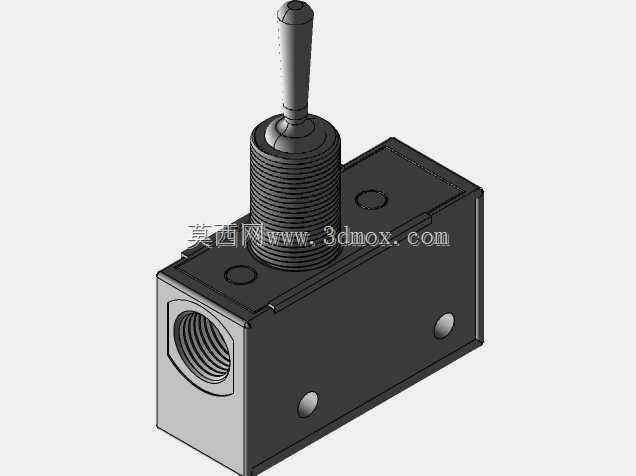

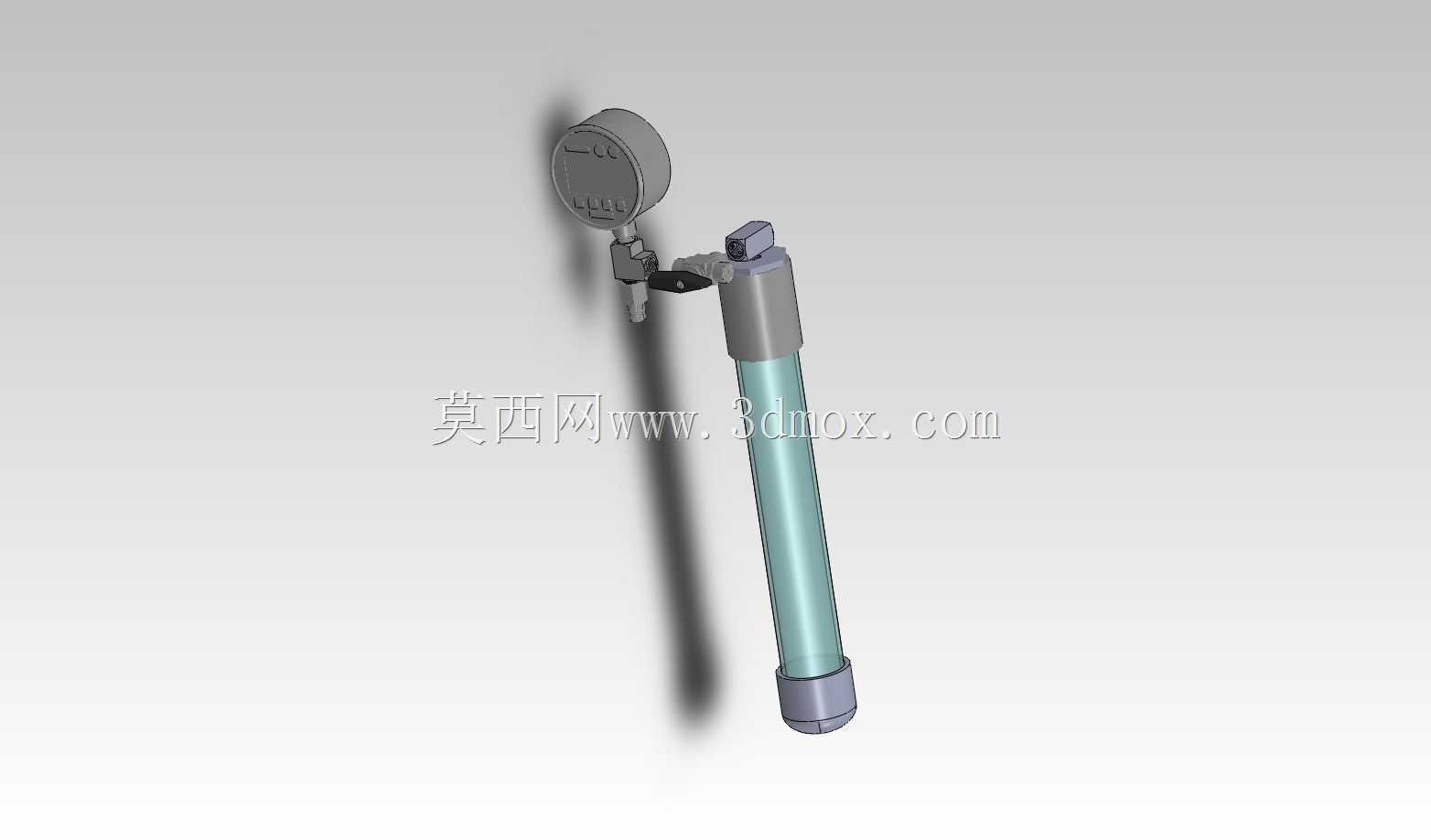

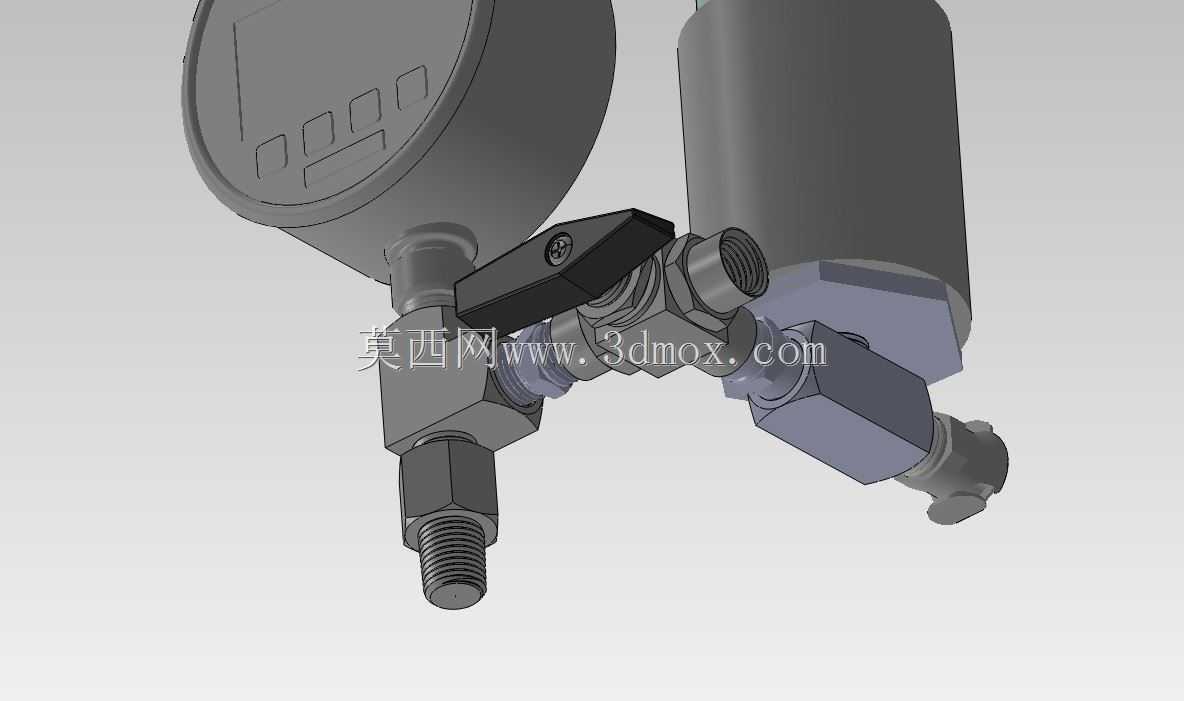

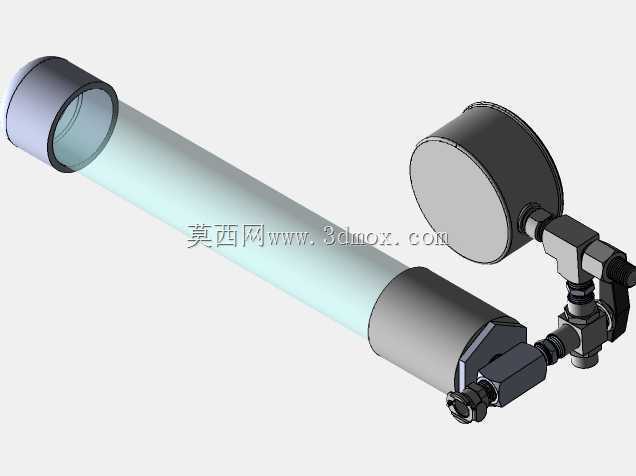

　　这套集成结构主要面向材料耐液体渗透性能测试场景搭建，核心服务于防护材料、密封构件的抗渗透性能验证环节，在劳保防护用品检测、医用防护材料性能校验、工业密封件可靠性测试领域都有明确的应用落点。实际测试流程中，该结构需要完成测试介质的稳压输送、压力实时监测、通路快速切换、测试腔密封对接这几项核心功能，替代传统零散管路拼接的测试搭建方式，减少管路接头泄漏点对测试结果的干扰。从结构设计逻辑来看，整体采用模块化集成思路，将压力表、流体过滤腔体、多通换向阀、外螺纹连接接头全部整合在紧凑的安装空间内，没有冗余的延伸结构，所有接口的朝向都经过排布优化：压力表采用垂直向上的安装姿态，方便测试人员在站立操作时直接读取压力数值，

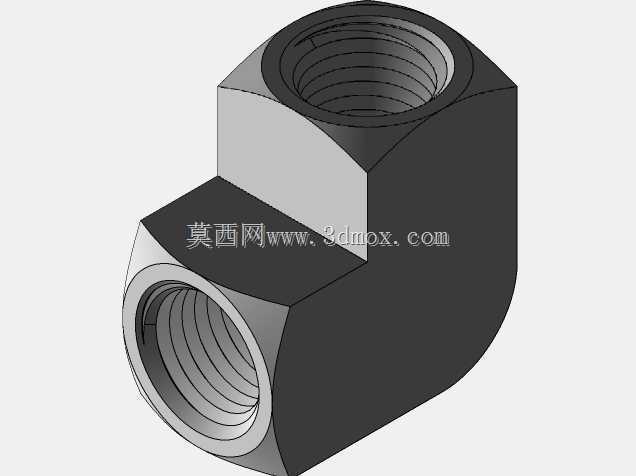

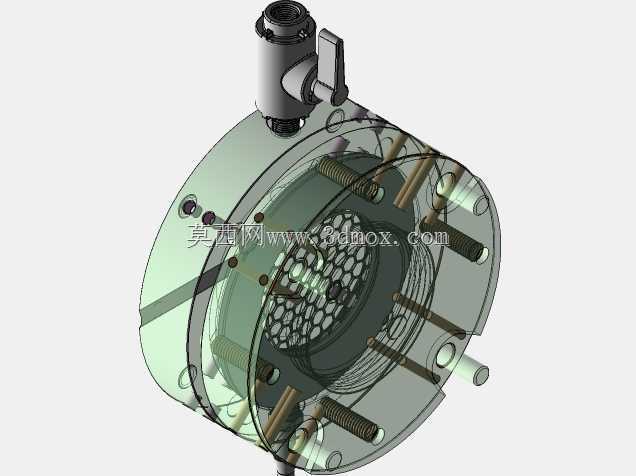

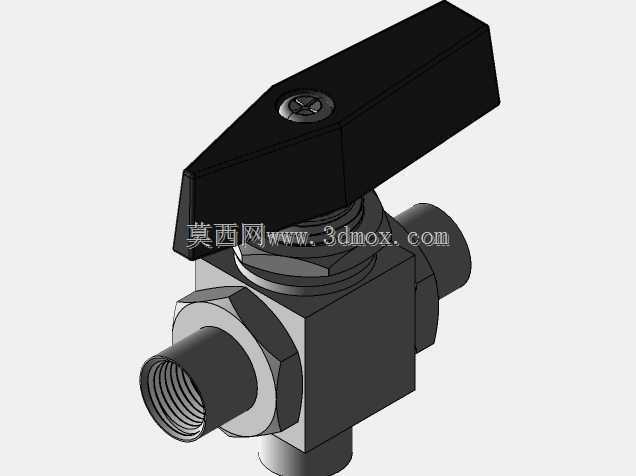

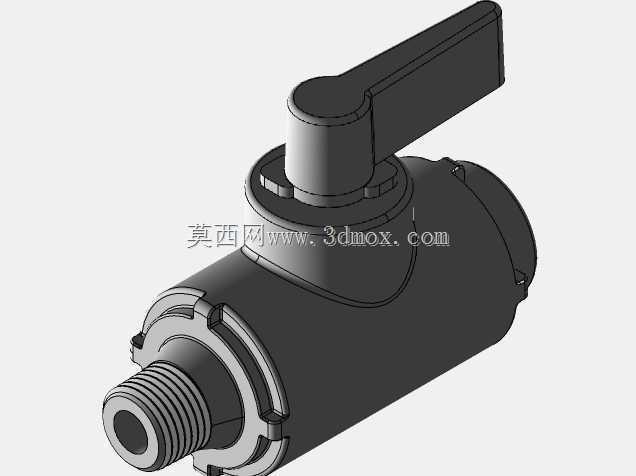

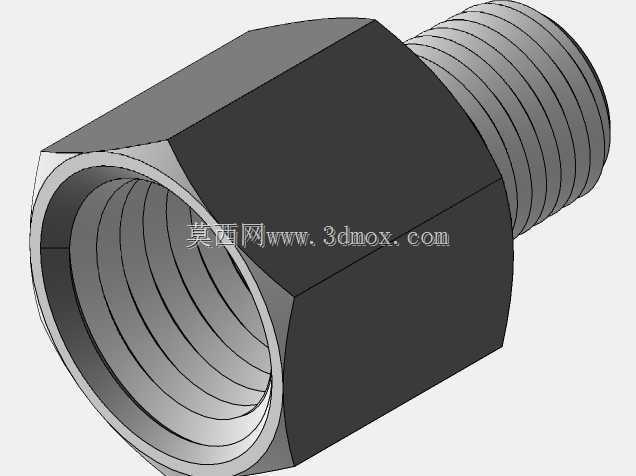

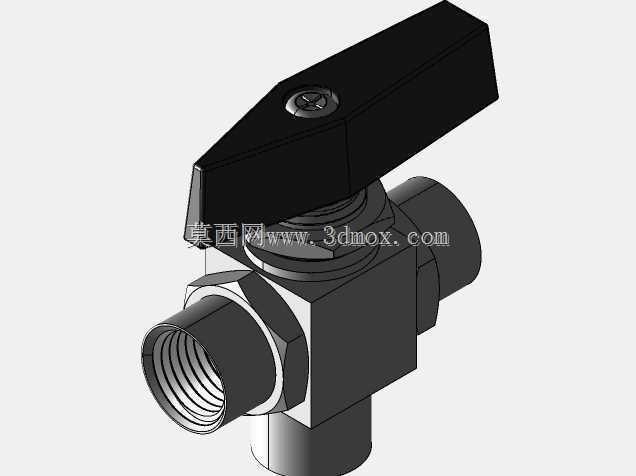

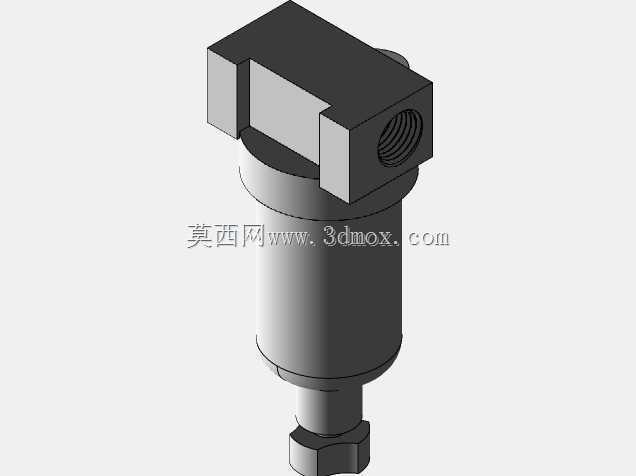

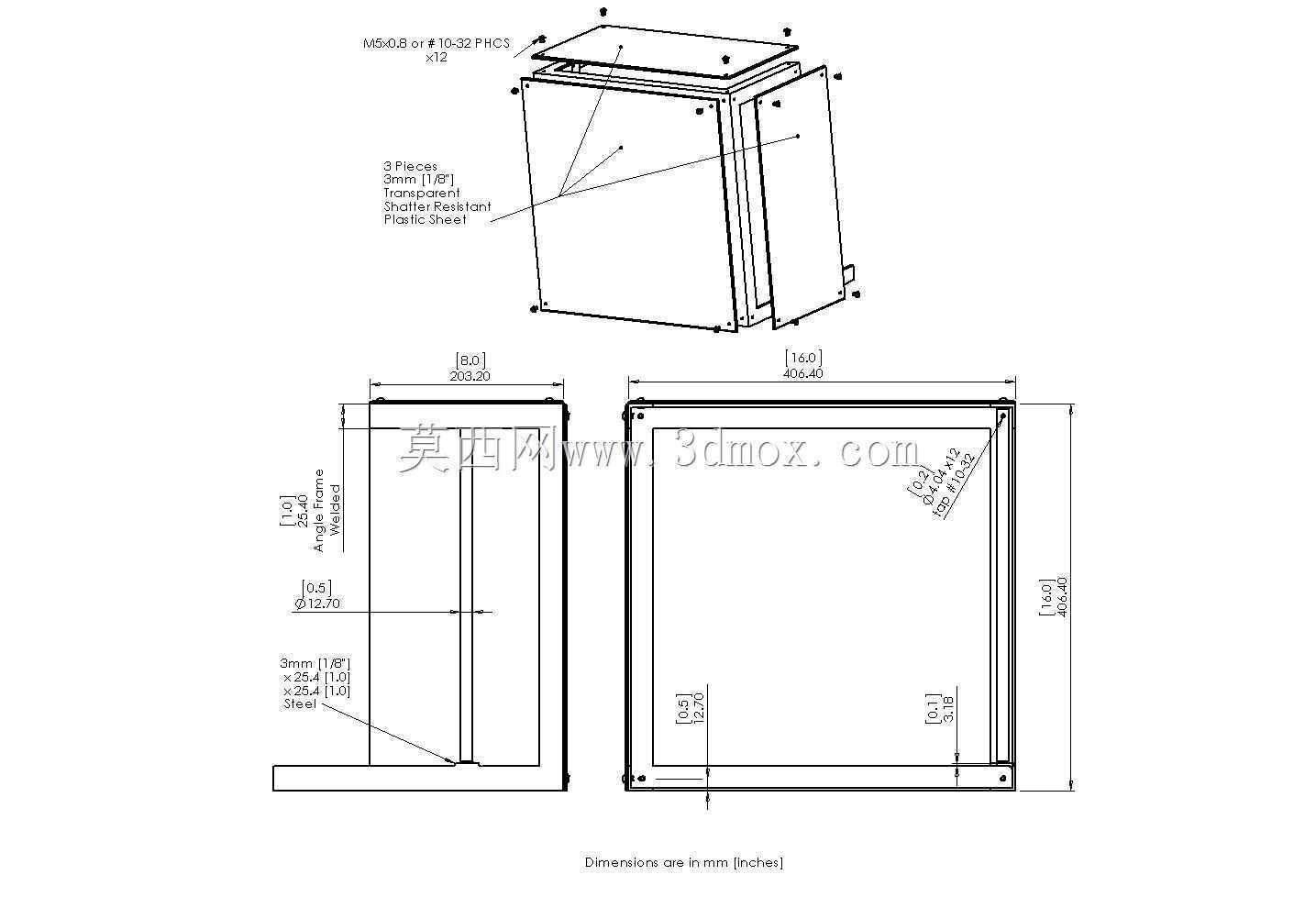

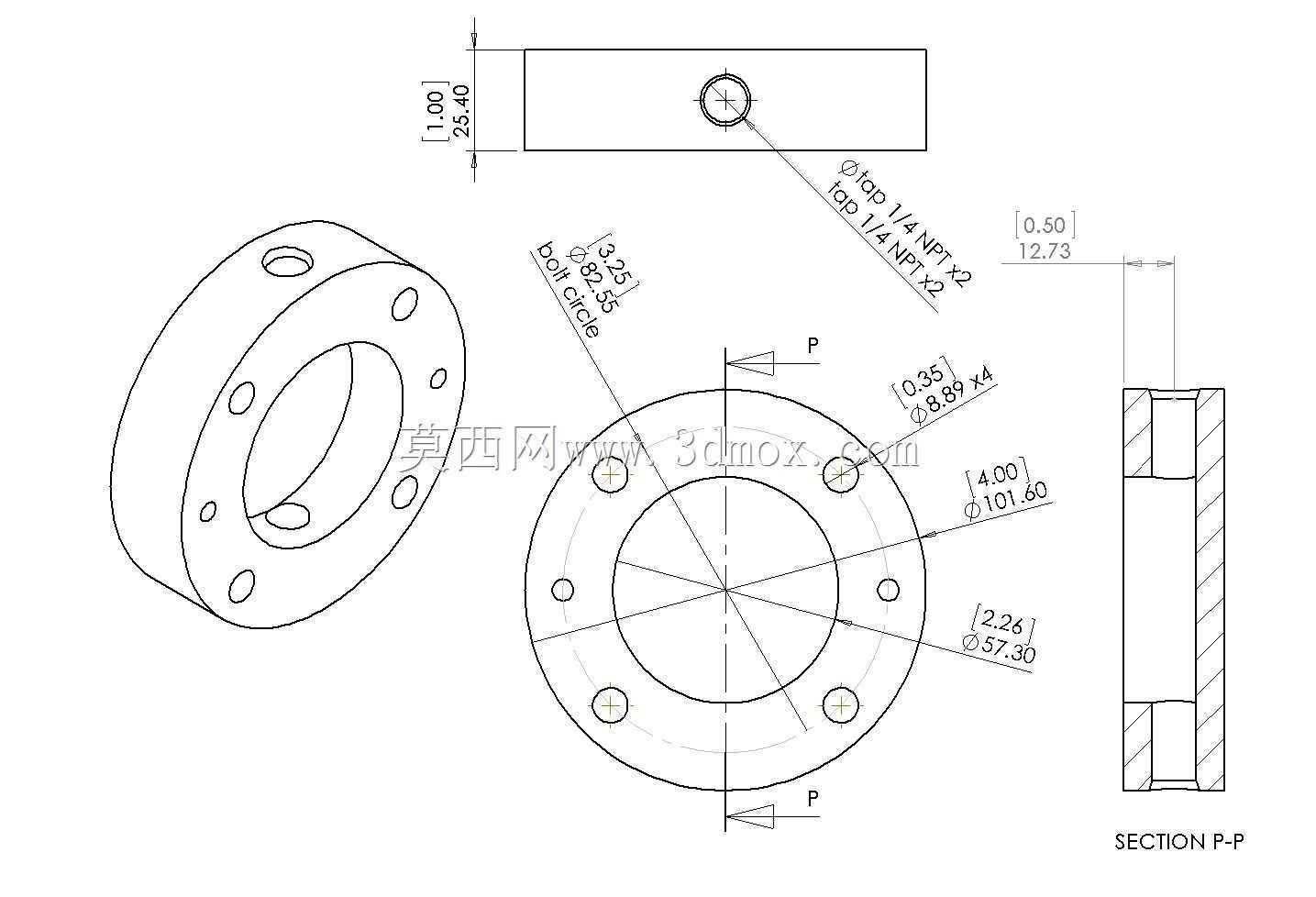

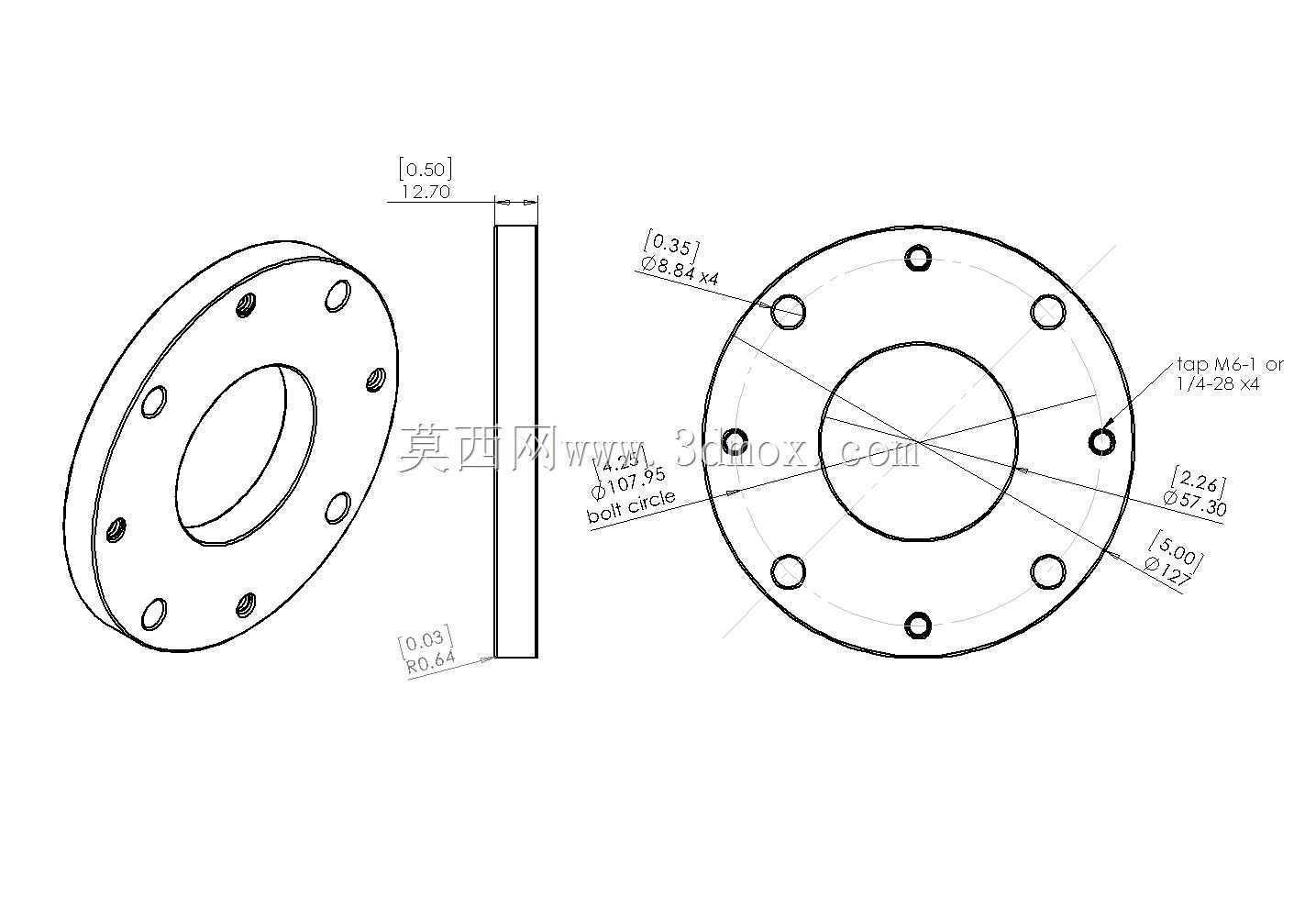

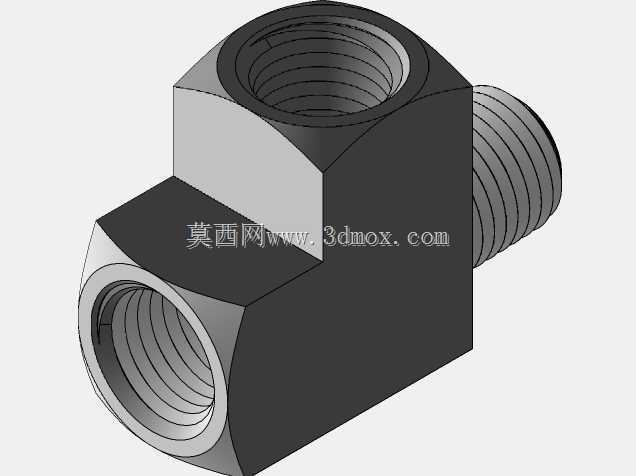

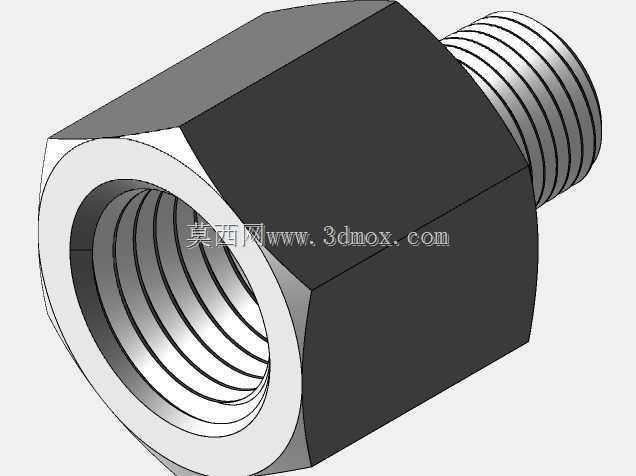

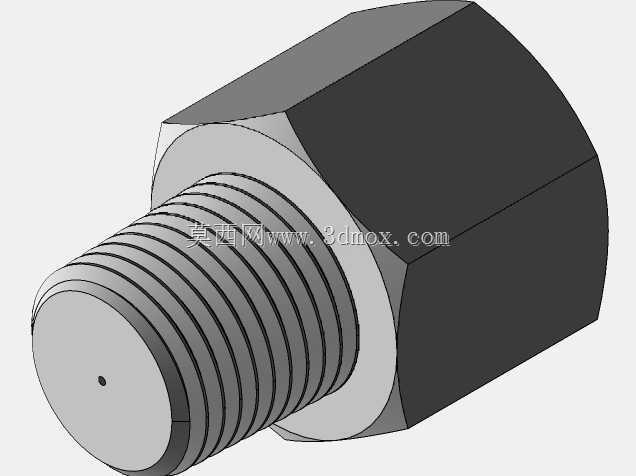

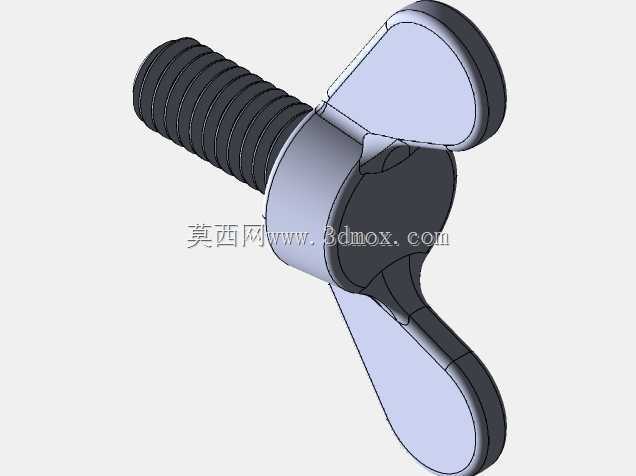

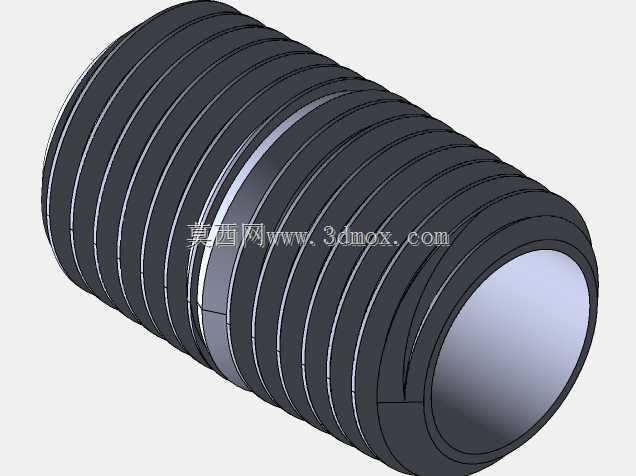

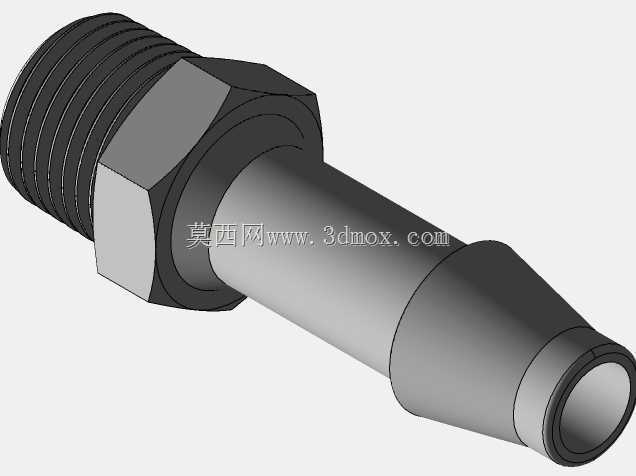

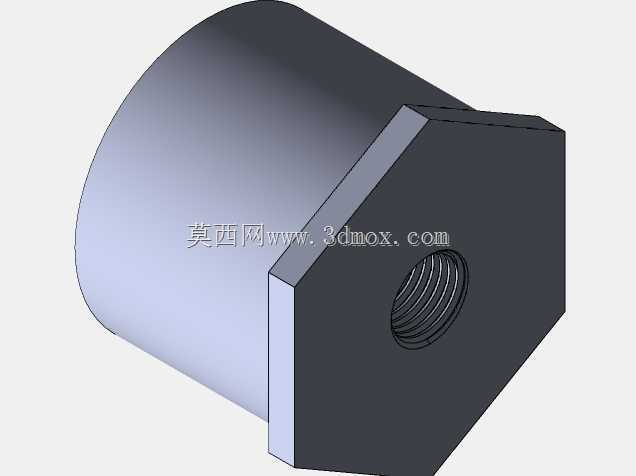

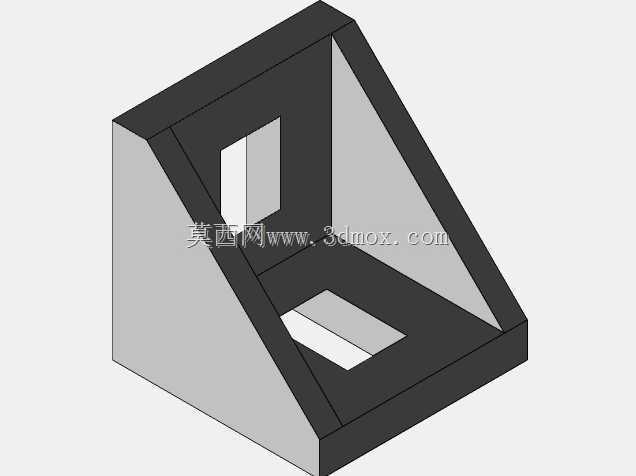

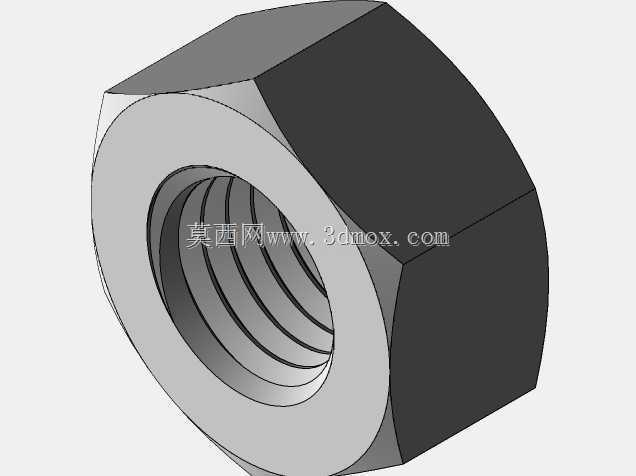

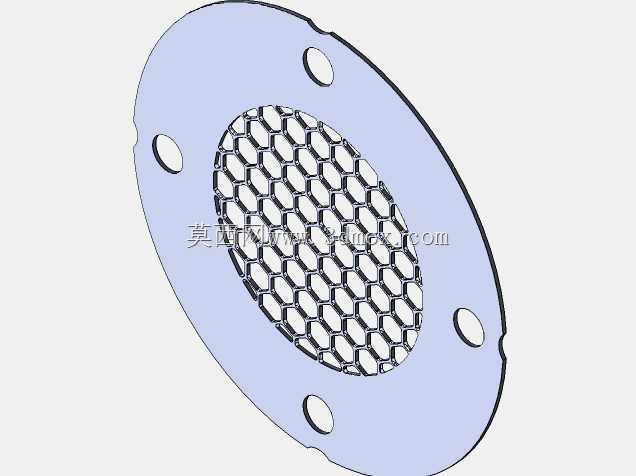

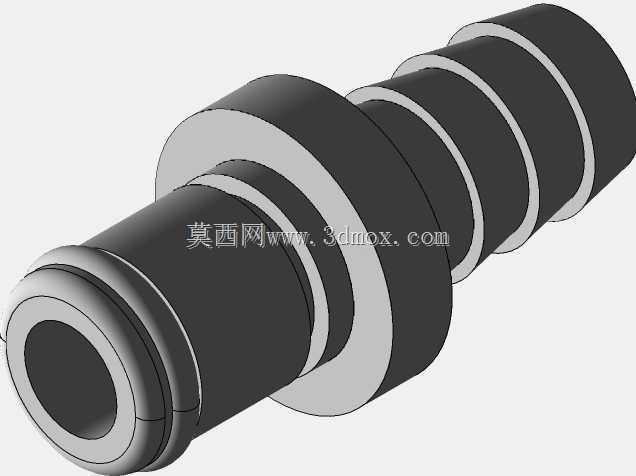

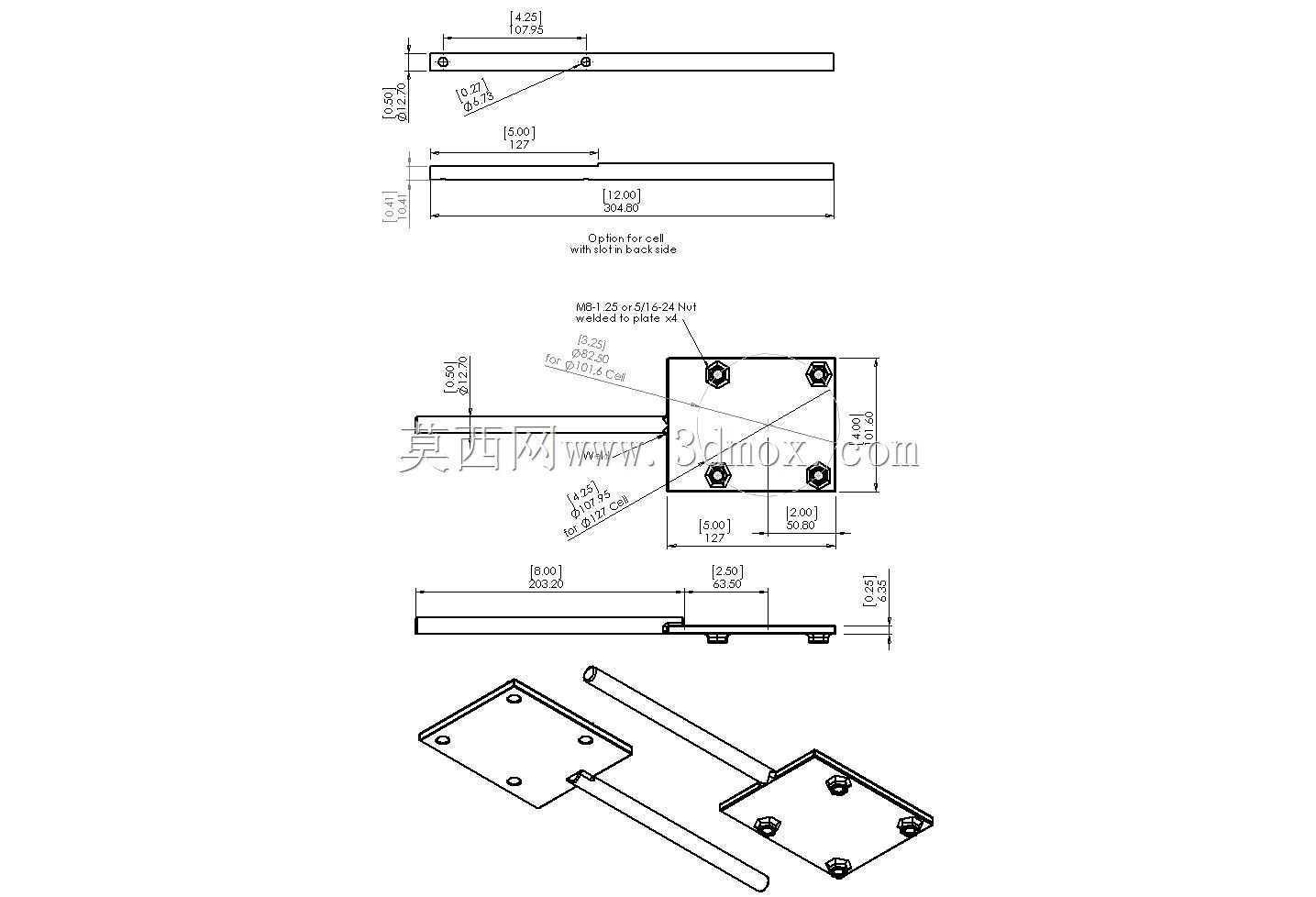

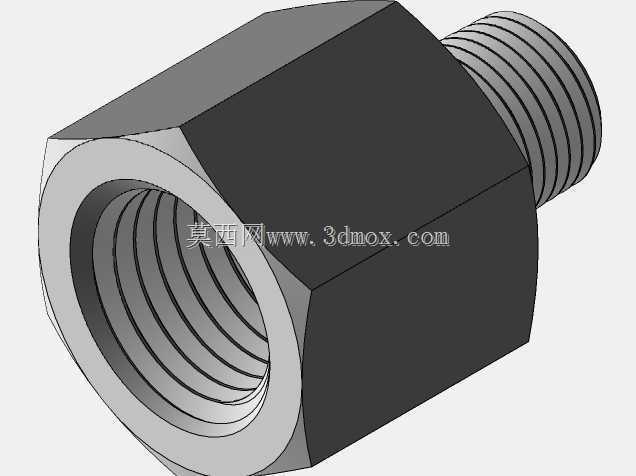

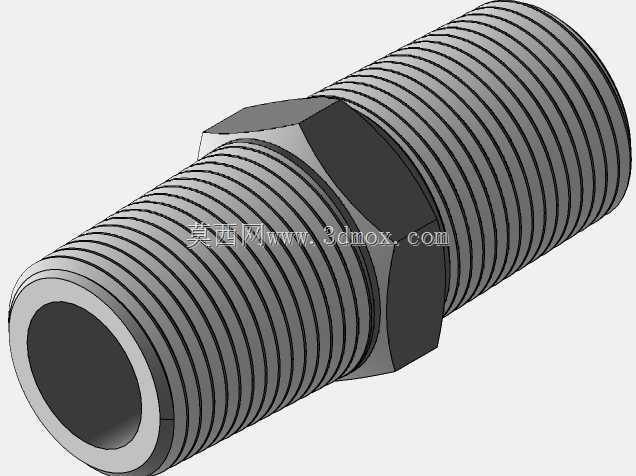

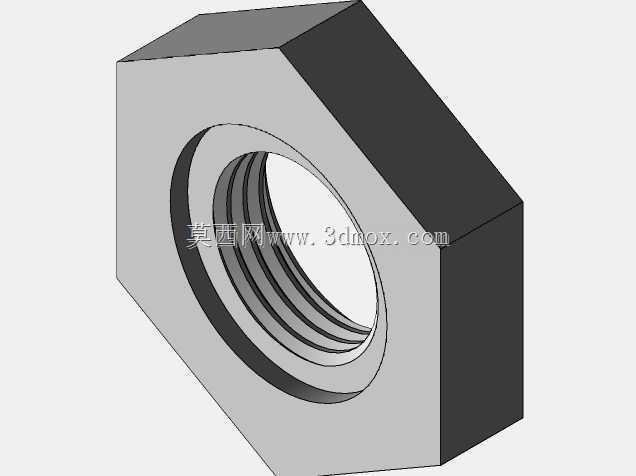

　　不需要俯身或者侧头调整观察角度；介质进出的外螺纹接头统一朝向下方，对接测试腔或者介质管路时不需要弯折软管，减少管路弯折带来的流阻变化；换向阀的操作手柄朝向侧方，操作时不会遮挡压力表表盘，也不会和相邻的过滤腔体产生运动干涉。结构的安装边界控制十分紧凑，整体横向占用空间不超过150mm，纵向高度不超过200mm，底部的外螺纹安装接头采用标准管螺纹规格，可以直接固定在测试台架的安装面板上，不需要额外设计定制转接支架，安装时只需要在台面板上开对应尺寸的穿装孔，从背面锁紧螺母即可完成固定，安装定位效率相比分体拼接结构提升60%以上。功能细节上，集成的过滤腔体可以拦截测试介质中的固体杂质，避免杂质进入测试腔或者堵塞压力表的引压孔，

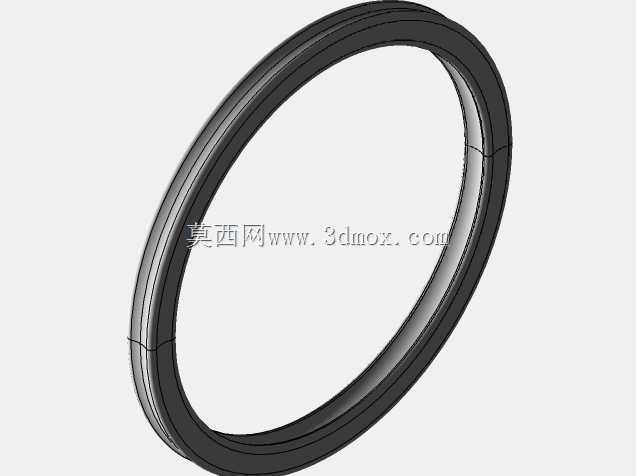

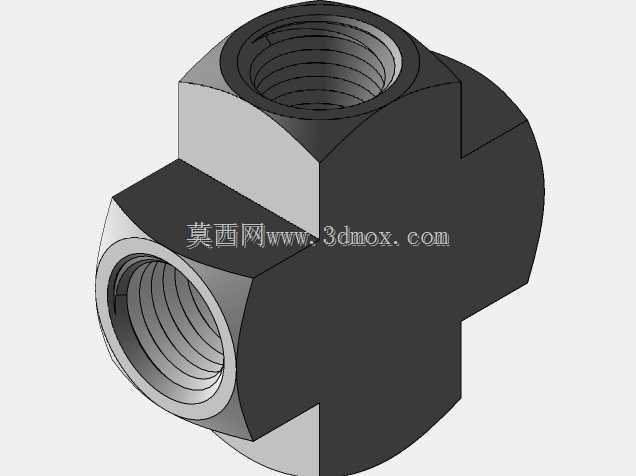

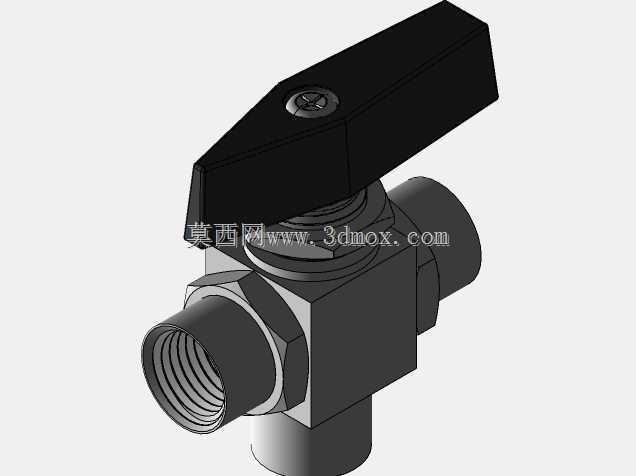

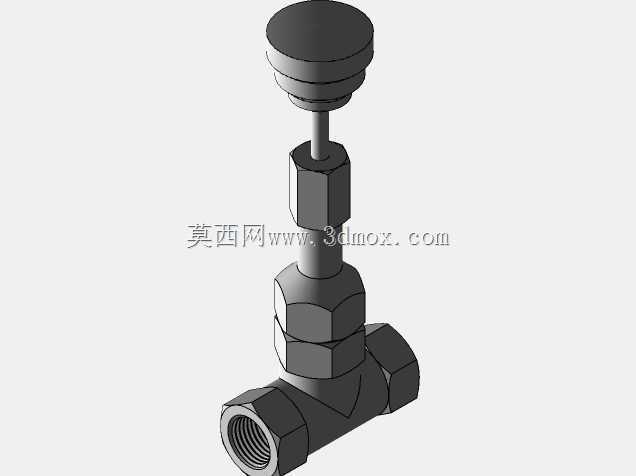

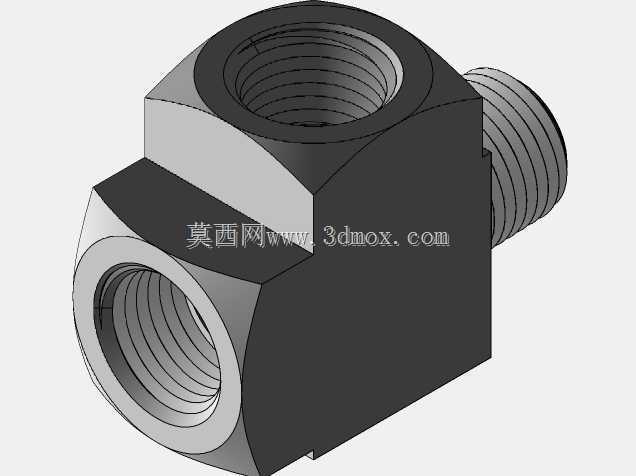

　　延长测试系统的维护周期；多通换向阀可以实现测试通路的快速切换，在正压保压、泄压排空、介质循环这几个工况间切换时不需要反复拆装管路，减少操作步骤的同时也降低了介质泄漏的风险；压力表的引压通道做了阻尼孔设计，可以避免介质压力骤变时指针剧烈摆动，提升压力读取的稳定性，也能保护压力表内部的弹性元件不受冲击损坏。设计过程中所有密封结合面都采用平面硬密封加O型圈的组合密封形式，在1.5倍额定测试压力下不会出现渗漏，满足测试标准中对系统密封性的严格要求；所有流道的内壁都做了光滑过渡处理，没有直角突变或者台阶结构，避免测试介质在流道内残留，更换不同测试介质时只需要少量清洗液冲洗即可完成清洁，不会出现不同介质交叉污染影响测试结果的问题。结构的材质选型匹配测试场景需求，接触介质的部件全部采用耐化学腐蚀的金属材质，可兼容水性测试介质、油性测试介质以及部分弱腐蚀性化学试剂，不需要针对不同测试介质更换核心部件，适配多品类测试项目的使用需求。
