带法兰安装座弯管式流体转接接头结构

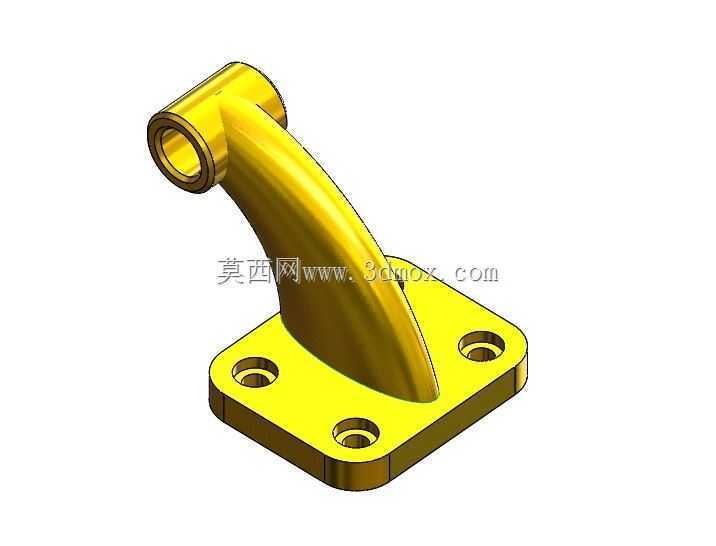

　　在流体输送管路系统、小型液压动力单元、气动控制回路以及设备内部介质导流场景中，这类带方形法兰安装座的弯管转接件是十分常见的结构连接件，主要承担管路走向调整、接口位置偏移补偿、外接管路与设备主体刚性连接的作用，区别于普通直通式管接头，90度左右的弯角设计可以在有限的设备安装空间内完成管路转向，避免管路强行弯折产生的应力集中，同时底部一体化的方形法兰安装座可以直接通过螺栓固定在设备壳体、阀块表面或者安装基板上，不需要额外设计管夹固定结构，大幅缩减管路装配的工序步骤。从实际使用场景来看，这类接头常应用在小型动力设备的润滑油路转接、冷却系统的冷却液导流、气动设备的压缩空气管路转向，部分低压工况的燃油输送系统也会采用同结构的接头，

　　相比焊接式弯管接头，一体化铸造成型后加工的结构不存在焊缝渗漏的风险，整体刚性更好，能承受一定的管路振动与压力冲击，不会因为设备长期运行产生焊缝开裂的问题。在结构设计层面，接头的弯管段采用了平滑的圆弧过渡设计，内壁没有直角折角，介质在管路内部流动时不会产生明显的紊流区，能有效降低介质流动的阻力损失，同时减少介质内杂质在转角位置的沉积，对于润滑油这类带有少量杂质的介质，平滑流道能避免杂质堆积堵塞管路的问题。底部的方形法兰座设计了四个对称分布的沉头安装孔，安装时螺栓头部可以完全沉入沉孔内，不会突出法兰表面，既可以保证法兰与安装面完全贴合，也能避免突出的螺栓头与周边其他零部件产生干涉，沉孔的深度经过匹配计算，既能保证螺栓有足够的锁紧力，

　　也不会因为沉孔过深削弱法兰座的结构强度。法兰与弯管连接的位置做了圆弧过渡的加强筋结构，这个位置是整个接头受力最集中的区域，当外接管路受到侧向拉力或者振动载荷时，应力会集中在弯管与法兰的连接根部，圆弧过渡的加强结构可以分散应力传递路径，避免长期受载后根部产生裂纹甚至断裂。弯管的端部采用了标准的圆柱形接口设计，接口内壁做了精度加工，可以适配卡套式接头、快插接头或者焊接外接管路，接口的壁厚经过强度校核，在额定工作压力下不会出现胀裂或者变形的问题，同时端部的外圆加工了倒角，方便外接管路或者接头的装配，不会在装配时切伤密封件。从安装边界来看，方形法兰的四个安装孔采用对称分布设计，安装时不需要区分方向，只要孔位对齐即可完成装配，

　　能降低现场装配的出错概率，法兰的密封面做了平面度加工，安装时配合密封垫片可以实现端面密封，能满足低压流体输送的密封要求，不会出现介质渗漏的问题。弯管的中心高与伸出长度经过尺寸优化，在满足管路转向要求的前提下，尽可能压缩整体结构的占用空间，适合在设备内部紧凑的安装空间内使用，不会和周边的阀件、管路、结构件产生位置干涉。在建模过程中，这类结构需要重点关注弯管段的曲率半径设计，曲率半径过小会导致介质流动阻力增大，同时成型难度提升，曲率半径过大则会增加整体结构的占用空间，需要结合实际的管路通径、工作压力、安装空间综合确定曲率参数；法兰座的厚度需要根据额定工作压力下的螺栓锁紧力计算，避免螺栓锁紧时法兰产生变形导致密封失效；沉孔的位置度需要严格控制，保证安装时螺栓可以顺利穿入安装孔，不会出现孔位错位无法装配的问题。另外，整个接头的外表面做了圆滑过渡处理，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少表面应力集中点，提升结构的抗疲劳性能，对于长期在振动工况下使用的场景，圆滑的外表面能避免应力集中导致的疲劳裂纹产生。
