带缺口圆盘式定位连接基座结构

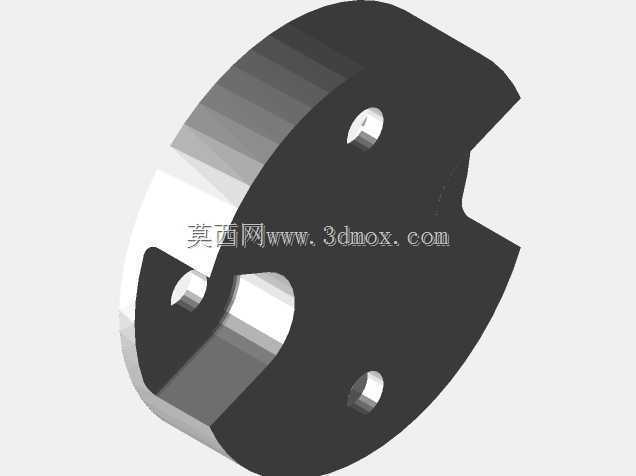

　　这类带缺口的圆盘式定位连接基座，常应用在需要快速卡接装配的工装夹具、小型传动模组以及自动化生产线的工位定位环节，区别于传统整圆盘法兰的全周螺栓固定方式，侧边开设的开放式缺口可以让配套的轴类、杆类构件直接从侧方卡入安装位，无需将构件从端部全程穿入，在设备维护、工位快速换型的场景下能大幅缩减拆装耗时，尤其适合需要频繁调整工位组件位置的轻型装配设备。从结构功能来看，圆盘本体上均匀分布的三个通孔为安装固定孔，孔位的分布角度经过受力校核，在缺口侧预留了足够的结构强度余量，避免卡接受力时缺口根部出现应力集中断裂的问题；圆盘的厚度根据实际承载的侧向剪切力设定，既保证卡接后构件不会出现轴向窜动，也不会因为过厚导致整体重量冗余，增加配套模组的负载。

　　设计这类构件时，首先要确定卡接缺口的开口宽度，这个尺寸需要和配套卡入的杆件外径保持合理的间隙配合，间隙控制在0.1到0.2毫米区间，既保证卡入过程顺畅无卡滞，也不会因为间隙过大导致连接后出现晃动偏移；缺口的根部采用圆弧过渡，避免直角位置的应力集中，圆弧半径根据板材厚度调整，通常不小于板材厚度的三分之一，能有效提升构件的抗疲劳强度。三个安装孔的位置需要避开缺口的应力影响区，孔中心到圆盘外边缘的距离不小于孔径的1.5倍，保证螺栓锁紧时孔位周边不会出现开裂；圆盘的两个端面需要做平面度处理，平面度公差控制在0.05毫米以内，保证安装后和贴合面完全接触，不会出现偏斜导致的受力不均。实际应用中，这类基座常作为快换夹具的定位底座使用，

　　配合带卡位的销杆可以实现工装的一秒快拆，在电子元器件的组装工位、小型零件的检测工位上应用广泛；也可以作为轻型传动机构的连接盘，连接小型同步轮、凸轮等传动件，缺口位置用来避让传动带或者传感器线路，减少额外的走线支架设计，让整体结构更加紧凑。安装边界方面，圆盘的外径决定了其安装所需的平面空间，安装时需要在缺口侧预留至少等于开口宽度的操作空间，方便杆件从侧方卡入；三个安装孔的沉头深度需要和所用螺栓的头部高度匹配，保证螺栓锁紧后头部不高出圆盘端面，避免和其他运动构件发生干涉。这类构件的材质通常根据使用场景选择，普通工装场景下使用45号钢做表面发黑处理即可满足强度和防锈需求，在有轻量化要求的设备上也可以采用铝合金6061材质做阳极氧化处理，

　　重量能降低三分之二左右，同时保持足够的结构强度。在建模过程中，需要重点关注缺口和安装孔的位置公差，孔位的位置度公差控制在0.1毫米以内，保证安装时螺栓能顺利穿入配套的安装板孔位，缺口的对称度公差也需要严格控制，避免卡入杆件后出现偏心，影响后续工位的定位精度。另外，圆盘的外边缘做了小倒角处理，去除加工产生的毛刺，避免安装过程中划伤操作人员，也能减少和周边构件的剐蹭风险。
