CAMEO4刻绘机配套多工位工具收纳支架

　　日常操作Silhouette CAMEO4切割绘图机的从业者大多有过类似困扰：作业过程中频繁更换的切割刀片、不同粗细的绘图笔、各类规格的设备适配接头零散摆放在操作台面，不仅容易滚落遗失，切换工序时翻找工具还会打断作业节奏，甚至出现刀片裸露划伤台面或操作人员的隐患。这款一体式多支架正是针对这类桌面作业痛点开发的工位收纳构件，所有收纳位的排布完全贴合CAMEO4设备旁的操作台面空闲区域设计，无需额外占用大面积工作台空间，可直接放置在设备出料侧的台面上，取放工具的动作路径刚好匹配操作人员坐立时的手臂活动范围，不用起身探身就能完成工具切换，能有效缩减单批次加工过程中的无效动作耗时。

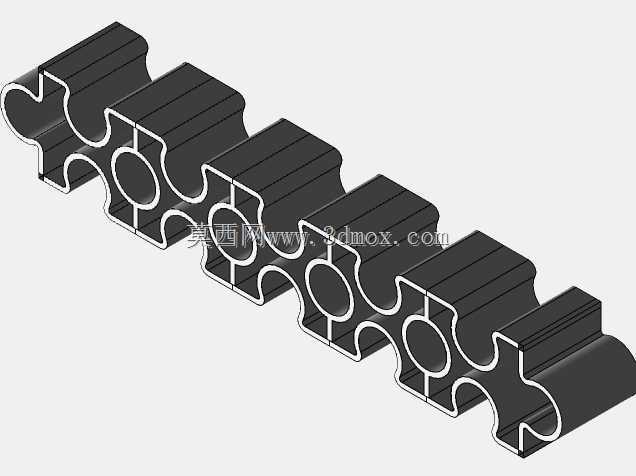

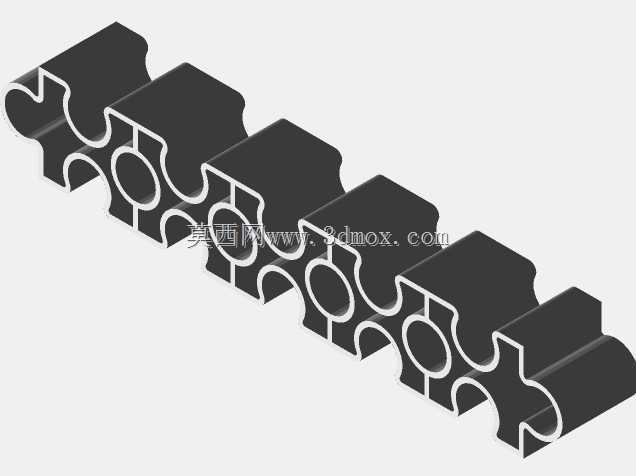

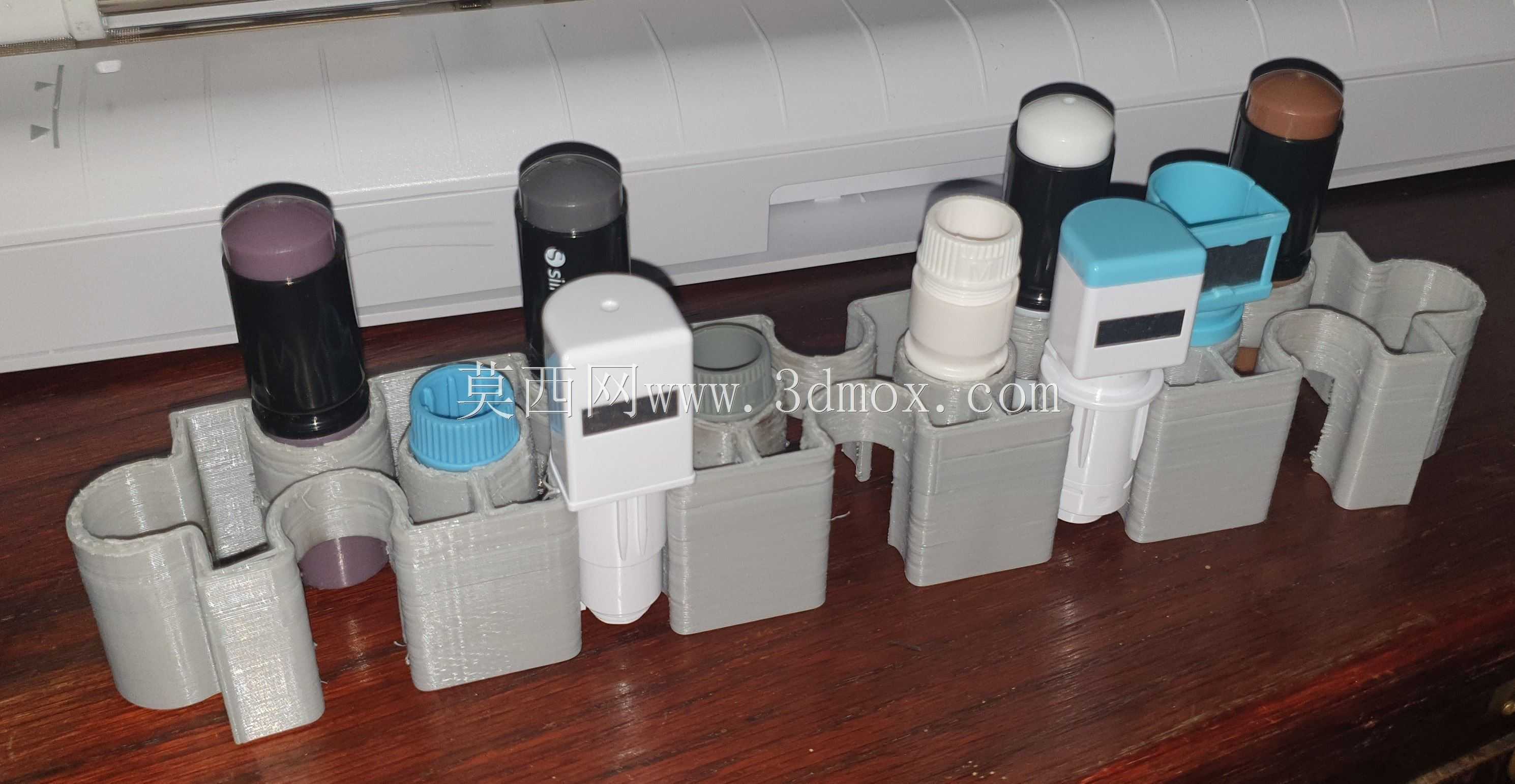

　　结构设计上采用一体式连体排布方案，整体为连续的槽位组合结构，没有零散拼接部件，不存在组装间隙带来的晃动问题。支架共设置多组不同内径的立式收纳槽，分别对应CAMEO4配套的不同型号切割刀座、常用绘图笔身、两类规格的设备适配器，每个槽位的内径都做了适配性的尺寸匹配：刀片收纳槽的深度刚好覆盖刀座的手持段，仅露出顶部的调节旋钮部分，既保证刀座放入后不会倾倒，也能避免刀片尖端直接接触槽底造成刃口磕碰损伤；笔类收纳槽的内径适配常规绘图笔的笔身直径，放入后笔身保持直立状态，不会出现倾斜漏墨的问题；适配器收纳槽则做了局部的避让缺口，对应适配器侧面的凸起卡扣结构，放入后不会出现卡滞，取放顺畅。

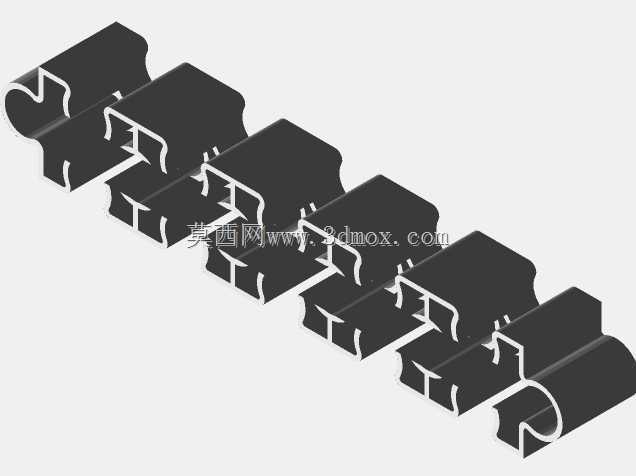

　　考虑到不同用户的打印制作条件与实际工位需求，支架设计了两种结构变体：其中一种变体将中间分隔壁的高度做了减薄降低处理，在保证各槽位独立分隔、工具不会互相干涉的前提下，有效减少了打印制作时的材料消耗，同时缩短了打印成型的时间，适合使用桌面级FDM3D打印机自行制作的用户选择。需要注意的是，不同批次的CAMEO4配套刀片、第三方绘图笔的直径可能存在细微公差，制作前需要核对自身常用工具的实际直径尺寸，若存在公差可对应调整槽位内径参数，保证工具放入后既不会过松倾倒，也不会过紧出现卡滞无法取出的问题。

　　安装与使用边界方面，这款支架为桌面放置式结构，不需要额外打孔固定，底部为平整的平面结构，放置在平整的木质、亚克力或金属工作台面上都能保持稳定，不会因为取放工具的力度出现滑移。整体外形的长宽尺寸经过优化，刚好适配CAMEO4设备侧边到台面边缘的剩余空间，不会遮挡设备的出料口，也不会影响卷材或片材的正常输送。槽位之间的分隔壁厚度经过受力校核，日常取放工具的侧向作用力不会导致分隔壁断裂变形，长期使用也能维持结构稳定性。立式收纳的结构设计也让所有工具的顶部标识完全露出，操作人员一眼就能识别需要的工具类型，不用翻找核对，能进一步提升切割绘图作业的流程顺畅度，尤其适合小批量定制加工、频繁切换刀具与绘图笔的作业场景使用。
