紧凑型教育用日内瓦间歇传动机构

　　这款紧凑型日内瓦间歇传动结构，核心面向教学演示场景与小型间歇送料工位的原理验证需求，日常在轻工生产线的步进送料、多工位转盘切换、教学实验台的传动演示模块中都能见到这类机构的身影，它的核心作用是将连续的旋转输入转化为规律的间歇式旋转输出，相比槽轮、棘轮类间歇结构，日内瓦机构的传动冲击更小，启停定位精度更稳定，在低速轻载的间歇传动场景中适配性极强。

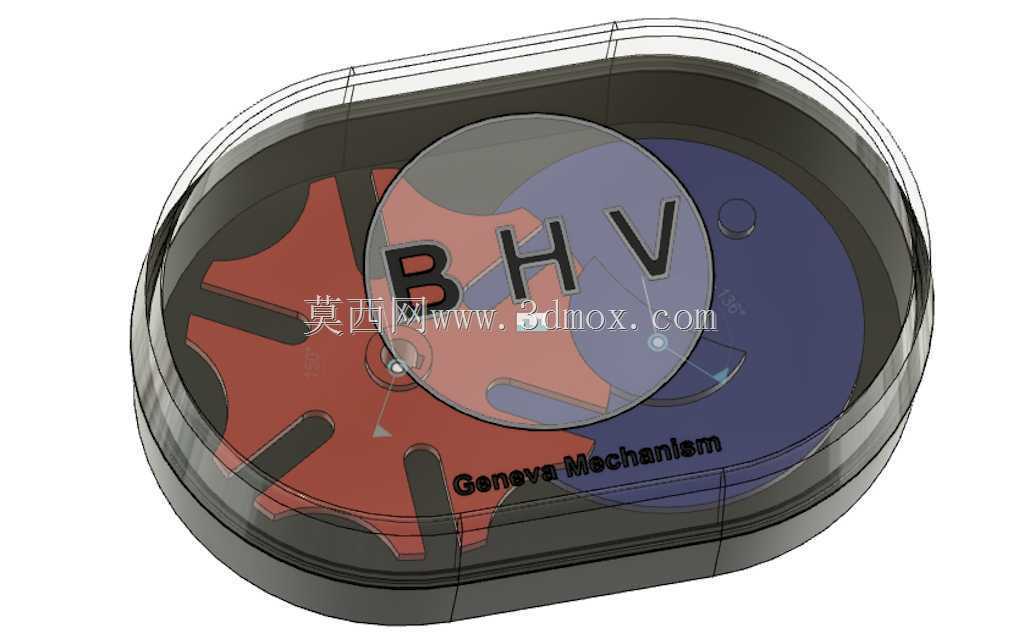

　　从结构设计逻辑来看，整个机构采用封闭壳体封装的布局，主动拨盘与从动槽轮完全内置在半透明壳体内，既可以直观观察内部传动啮合的全过程，也能避免外露传动部件带来的安全隐患，很适合教学场景下的拆装演示与原理展示。主动拨盘上的圆柱销在进入从动槽轮的径向槽时，会带动槽轮完成固定角度的旋转，当圆柱销脱离槽轮后，槽轮上的凹锁止弧会与主动盘上的凸锁止弧贴合，实现槽轮的位置锁止，不需要额外添加定位组件就能保证间歇停位时的稳定性，这也是日内瓦机构相比其他间歇结构的核心优势，零件数量少，传动链短，故障率低。

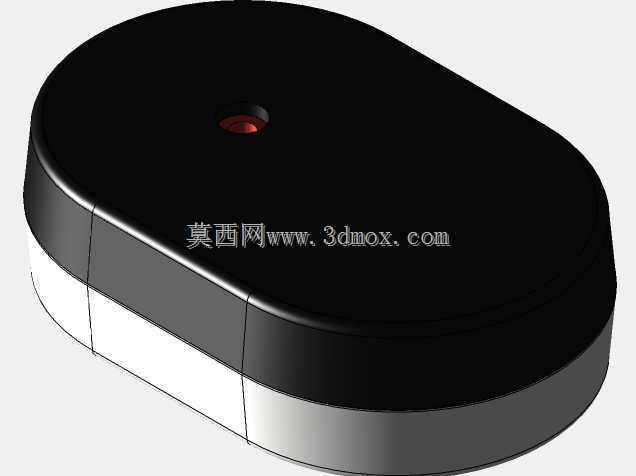

　　设计过程中特意将整体轮廓做了圆角扁圆形处理，没有突出的尖锐棱角，壳体边缘做了等厚度的加强筋布局，既保证了壳体的结构强度，也控制了整体重量，方便在实验台或者小型设备上直接固定安装。安装边界上，壳体底部预留了平整的安装基准面，四个角点位置可以直接通过螺栓固定在安装基板上，不需要额外设计转接支架，输入轴从壳体一侧伸出，可直接连接手轮或者小型驱动电机，输出轴从另一侧伸出，可直接连接演示转盘或者送料工位，接口尺寸做了通用化设计，适配常规的教学实验台安装孔位。

　　功能特性层面，这款紧凑型结构相比常规工业用日内瓦机构，整体体积压缩了近40%，传动过程中拨销与槽轮的接触区域做了圆弧过渡处理，减少了接触应力集中，长时间运行也不会出现槽轮边缘的磨损变形。锁止弧的配合间隙控制在0.02mm以内，停位时不会出现明显的晃动间隙，在教学演示时可以清晰展示间歇传动的启停节奏，在小型送料工位使用时也能保证工位切换的位置精度。壳体采用半透明材质，内部的主动拨盘、从动槽轮分别做了不同的颜色区分，观察传动过程时可以清晰分辨两个部件的运动轨迹，不需要拆解壳体就能理解整个机构的传动逻辑。

　　实际应用中，这类紧凑型日内瓦机构除了教学演示用途，还可以直接适配小型自动化设备的工位切换，比如小型零件的检测工位转盘、标签粘贴的步进送料、小型组装设备的工序转位，因为整体结构集成度高，不需要额外装配调试，拿到后可以直接固定安装使用，降低了设备开发的设计周期。设计时特意将传动比设置为常用的4槽结构，也就是主动轴旋转一周，从动轴完成90度的间歇转动，适配绝大多数四工位的间歇传动需求，如果需要其他工位数量的传动，只需要更换对应槽数的从动槽轮与匹配的主动拨盘即可，壳体与安装接口完全通用，具备不错的扩展适配性。

　　从安装适配的角度来看，整个机构的厚度控制在较薄的尺寸范围内，不会占用过多的安装空间，输入输出轴的同轴度公差控制在0.01mm以内，运行时不会出现轴系窜动的问题，连接外部负载时运行平稳，噪音极低，在教学实验室环境下使用不会产生明显的噪音干扰。内部的传动接触位置预留了润滑脂存储槽，长时间运行不需要频繁加注润滑脂，维护成本极低，很适合教学场景下高频次的反复操作演示，也适合小型设备上长期免维护运行的使用需求。
