电力变压器用铜质安装固定支架

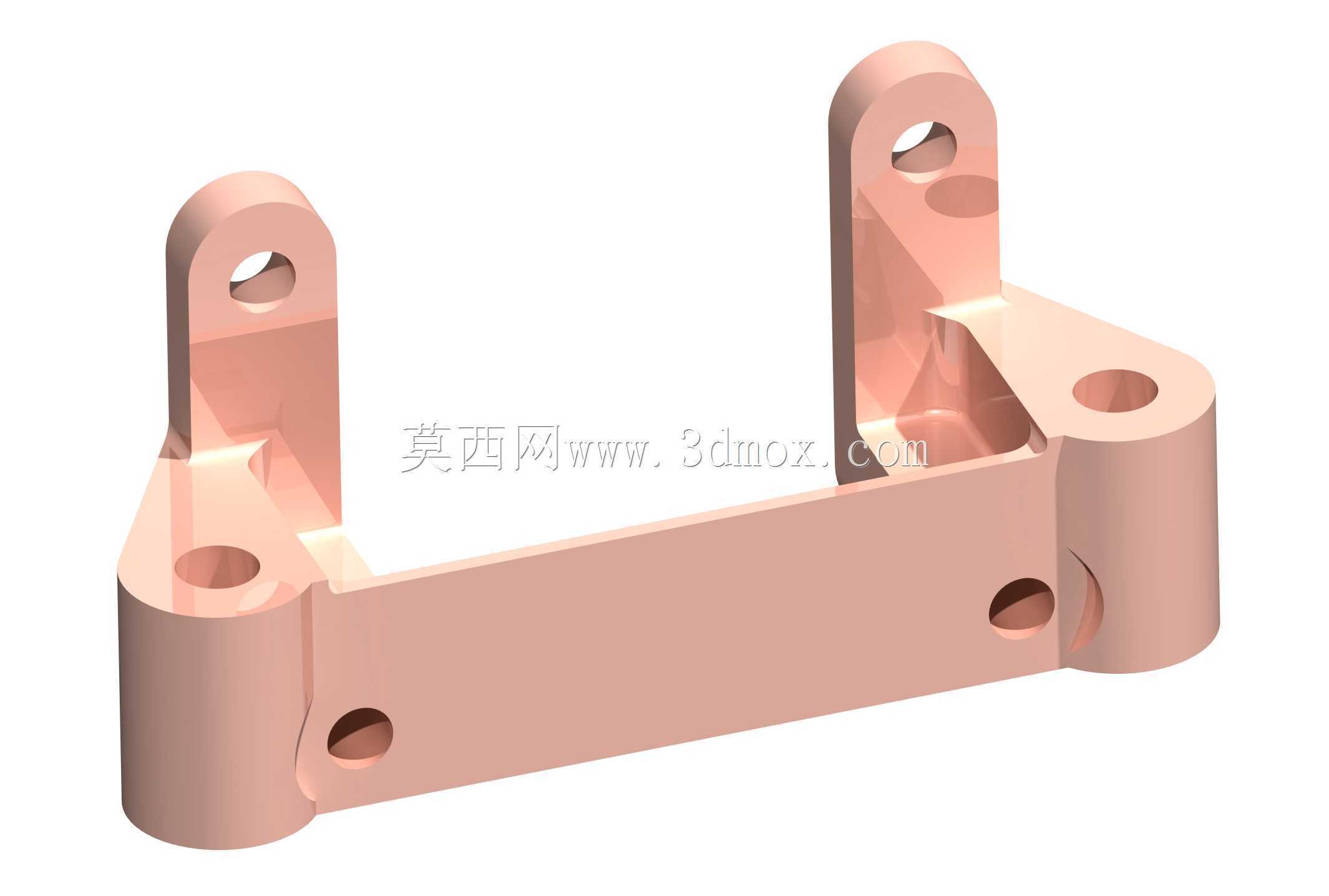

　　该铜质支架主要应用于电力变压器内部组件的安装固定场景，在变压器运行过程中承担绕组引线、分接开关组件或小型传感模块的承载定位作用，铜材质的选用一方面匹配变压器内部的导电连接需求，避免不同金属接触产生的电化学腐蚀，另一方面利用铜材优异的导热性能，可将固定点位的局部热量快速传导至变压器油循环回路，降低局部过热风险。从实际使用工况来看，这类支架通常安装在变压器油箱内部的夹件立面，周边环绕绝缘纸筒与绕组结构，因此设计阶段需要严格控制安装边界，避免支架突出棱角划伤绝缘层，同时要预留足够的电气安全间隙，防止高压工况下出现爬电现象。

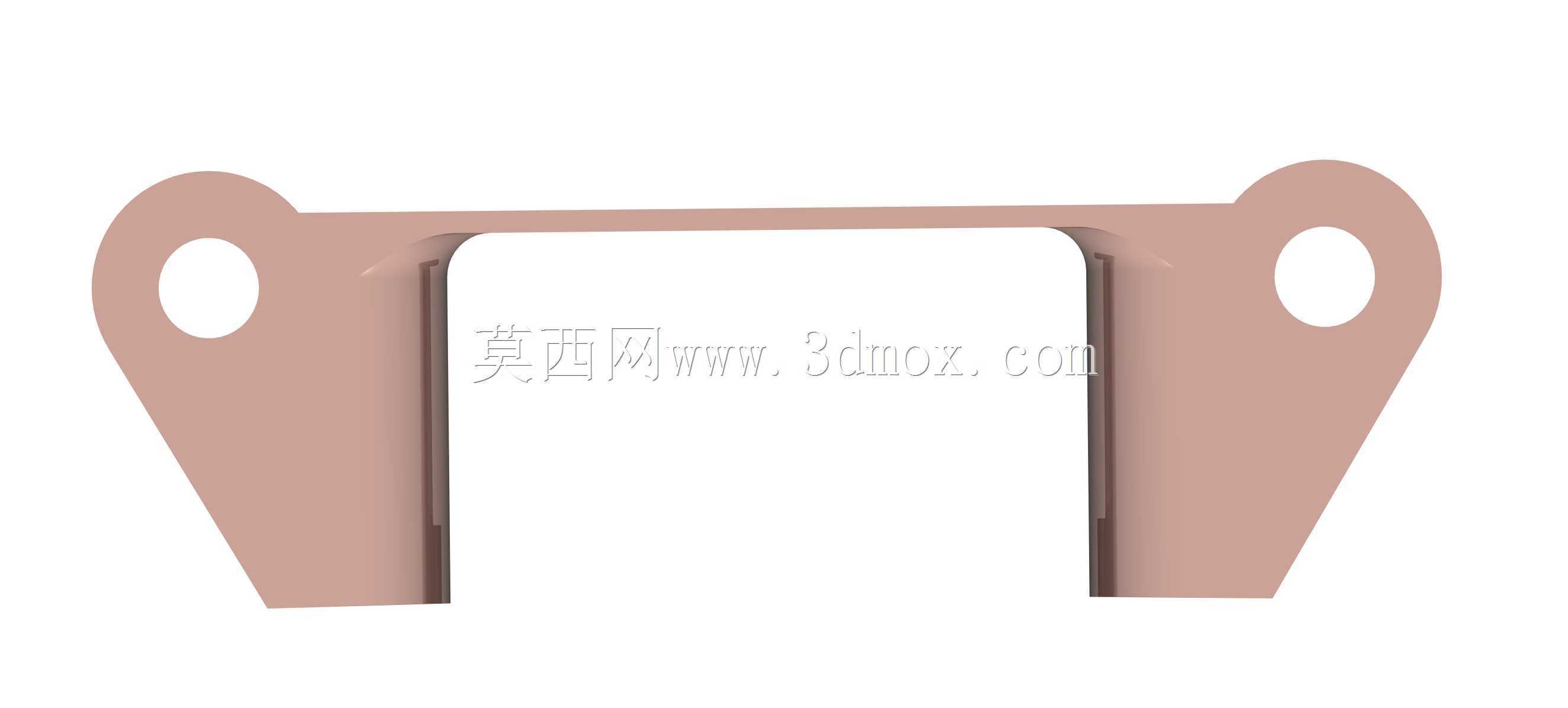

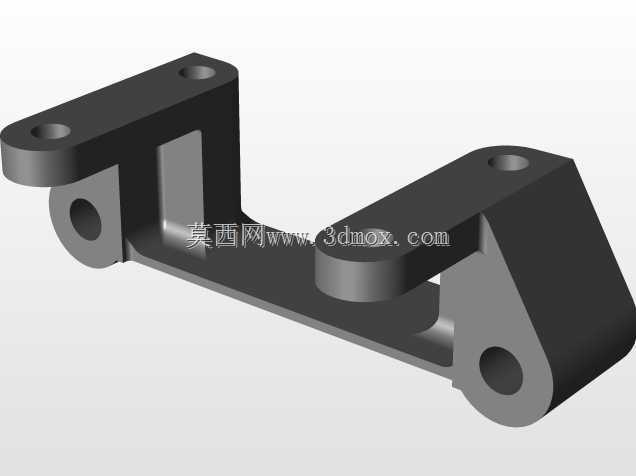

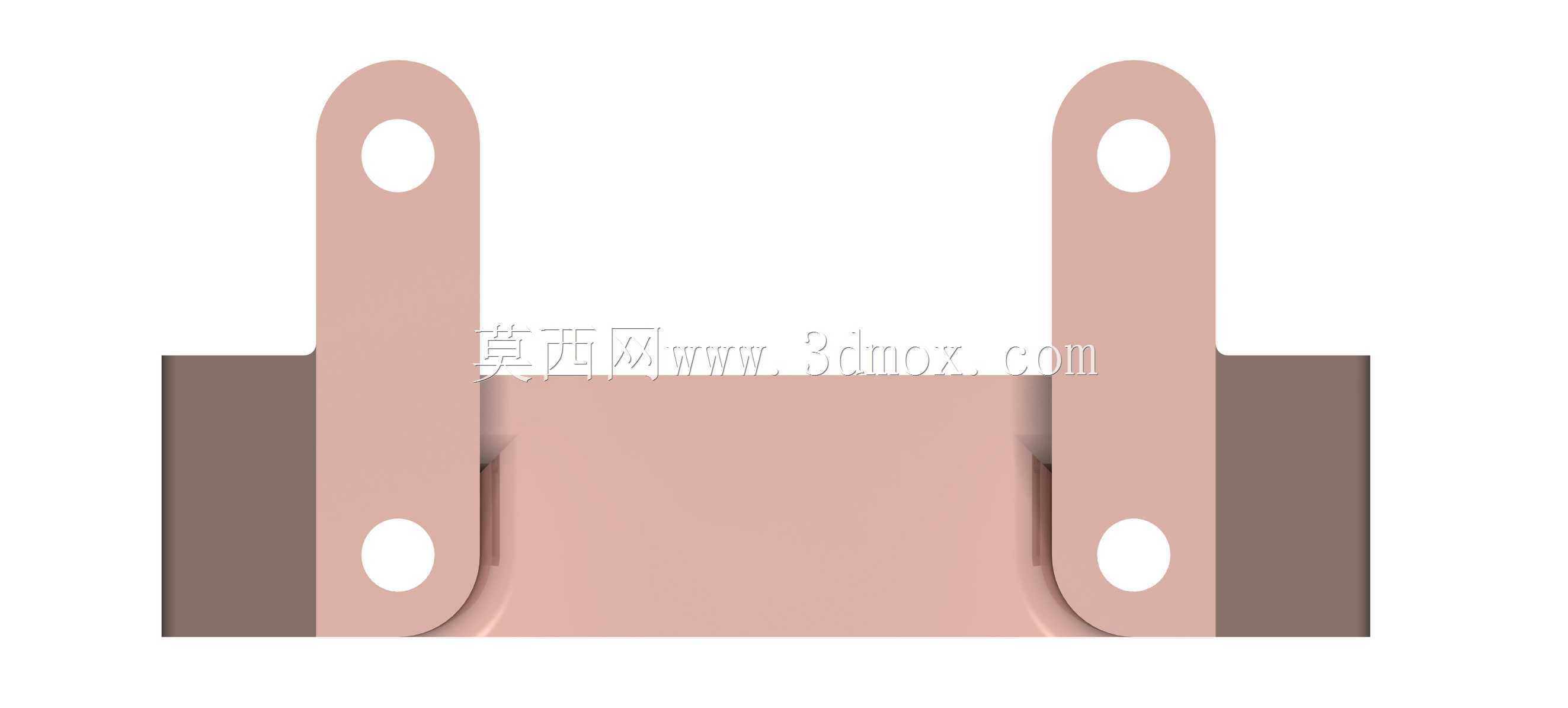

　　设计过程中首先围绕质量约束开展拓扑优化，在满足0.06379磅的质量上限前提下，通过有限元仿真对非受力区域进行材料去除，最终形成的镂空结构既降低了整体重量，也减少了变压器油流动的阻力，避免支架对油循环散热路径造成遮挡。支架两侧的立式耳板设置同轴安装孔，用于穿装绝缘销轴固定待支撑组件，孔位的同轴度公差控制在0.05mm以内，保证销轴安装后无卡滞，同时耳板内侧做了1mm的倒角处理，避免安装时割伤组件表面的绝缘包覆层。底部的三个安装孔分别对应变压器夹件上的预焊螺栓点位，孔位间距严格匹配夹件的安装基准，其中两个端孔为沉孔设计，安装后螺栓头部完全沉入孔内，不会突出支架表面干涉周边组件，中间的侧孔用于辅助定位，安装时可先穿入定位销调整支架位置，再拧紧固定螺栓，降低现场装配的对位难度。

　　从结构强度角度来看，支架底部的横向连接梁做了等强度设计，梁的截面高度从两端向中间逐渐过渡，既保证了中部承载位置的抗弯强度，也避免了两端与耳板连接处的应力集中，仿真验证显示在承受5倍额定载荷的冲击工况下，支架最大变形量不超过0.02mm，完全满足变压器运输过程中的振动冲击要求，以及长期运行时的结构稳定性需求。支架表面不做额外涂层处理，保留铜材的金属本色，避免涂层脱落污染变压器油，所有锐边均做倒钝处理，表面粗糙度控制在Ra3.2以下，减少毛刺引发的局部电场集中问题。

　　在安装边界方面，支架整体的最大外轮廓尺寸严格适配对应型号变压器的内部安装空间，安装后支架与周边绕组的最小间隙不小于8mm，与油箱壁的间隙不小于15mm，完全符合电力变压器内部组件的安装距离规范。该支架同时支持3D打印快速成型，在变压器样机试制阶段可直接打印铜质样件开展装配验证，无需开模制作，大幅缩短样机迭代周期，打印成型后的支架经过简单的去支撑、抛光处理即可直接用于装配测试，性能与机加工件基本一致，可满足样机阶段的各项测试要求。实际应用中，这类支架也可根据不同变压器的内部布局调整孔位间距与耳板高度，适配不同容量等级变压器的组件固定需求，铜材质的抗老化性能也能保证支架在变压器全生命周期内无需更换，减少后期运维成本。
