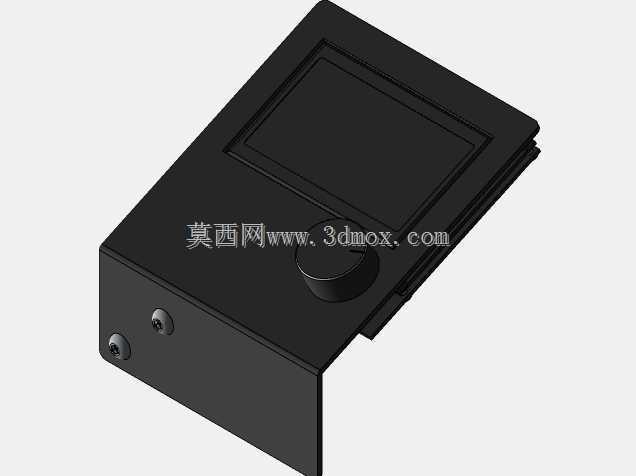

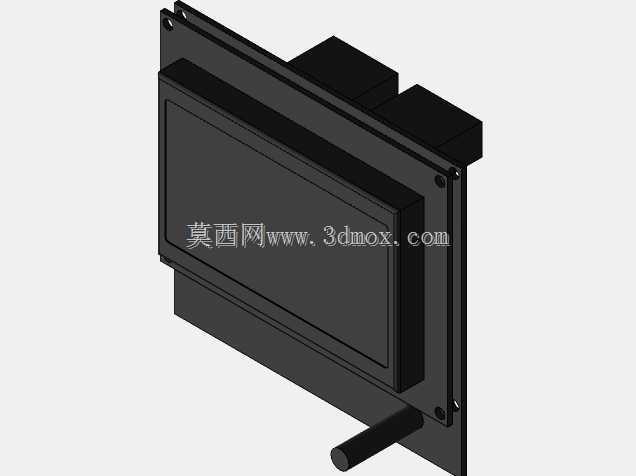

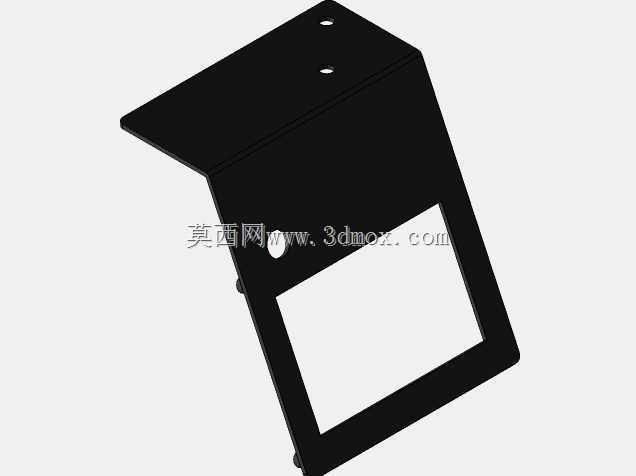

桌面级FDM熔融沉积成型Ender3设备结构

　　做桌面级增材设备结构设计快八年，经手的FDM机型少说也有二十余款，Ender3这类开源架构的机型之所以能在创客圈、小批量打样场景里长盛不衰，核心在于其结构设计的冗余度与拓展性平衡得恰到好处。先从实际应用场景说起，这类设备目前覆盖的场景远比很多人想象的宽：高校创客空间里做课程设计的学生用它打结构验证件，小型手板工作室用来做外观样件的快速迭代，甚至不少电子工程师会用它打定制的治具、外壳，用来固定测试工位的电路板、传感器，比外协机加工省至少七成的周期成本，还有不少模型爱好者用它打印拼装类的创意作品，耗材适配PLA、PETG、柔性TPU等多种材质，能覆盖从刚性结构件到柔性缓冲件的不同制作需求。

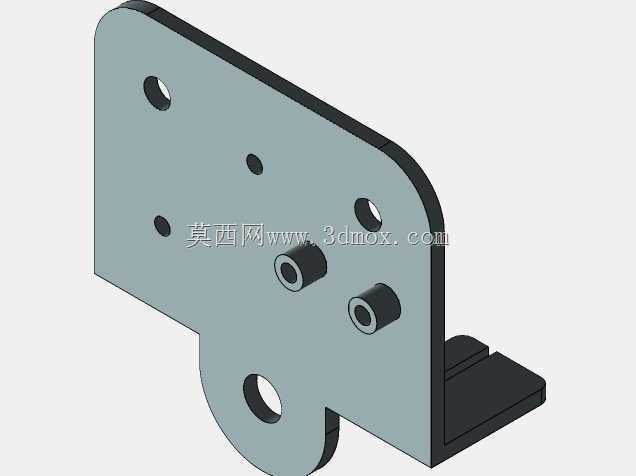

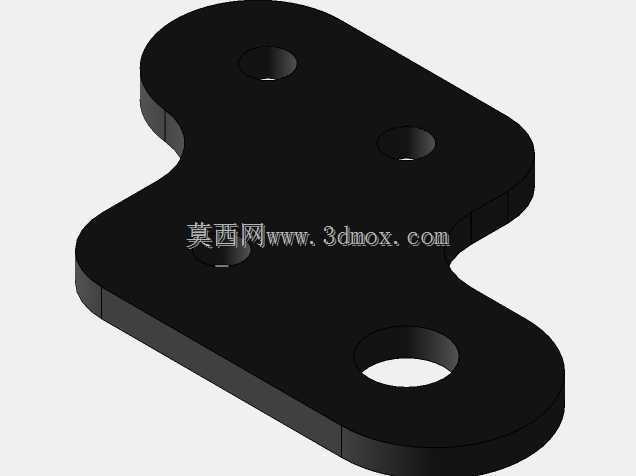

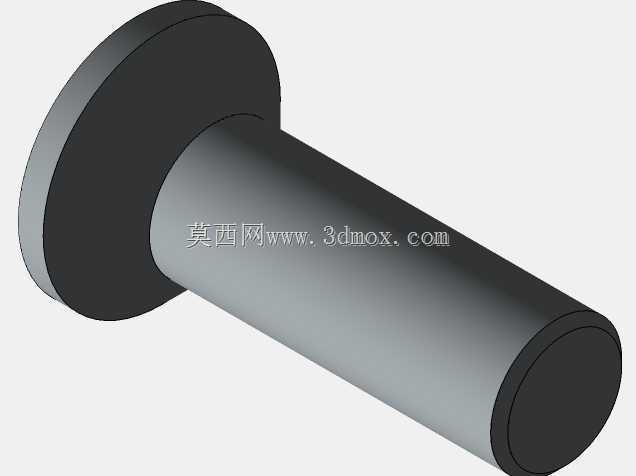

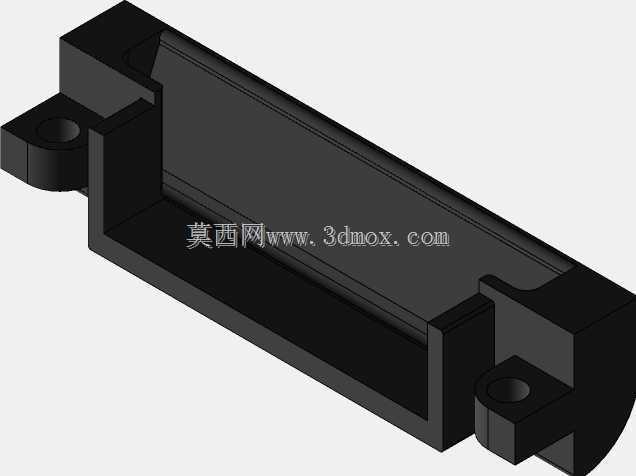

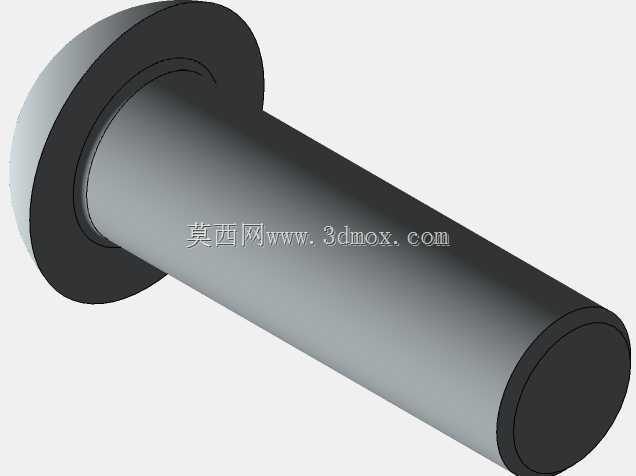

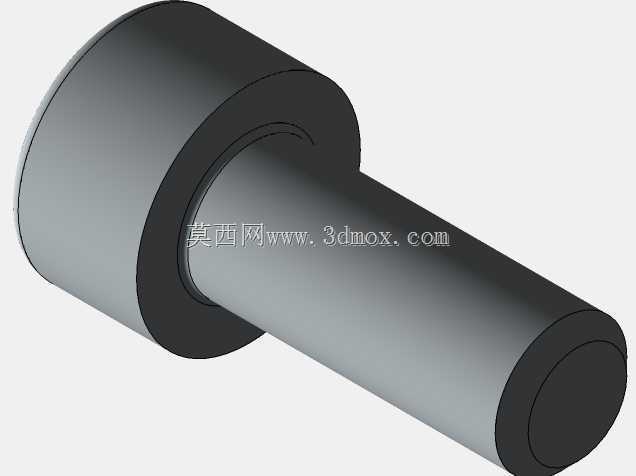

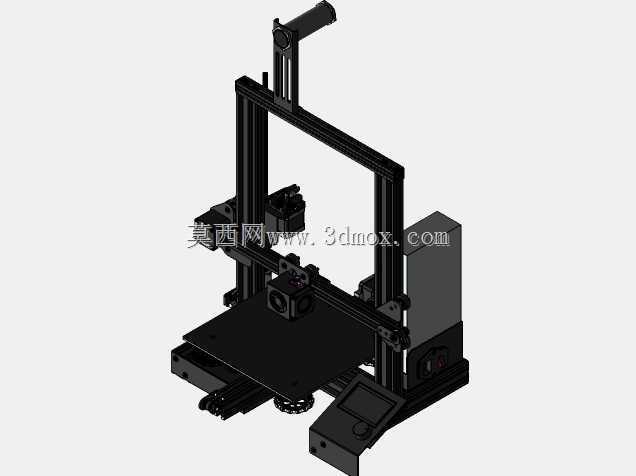

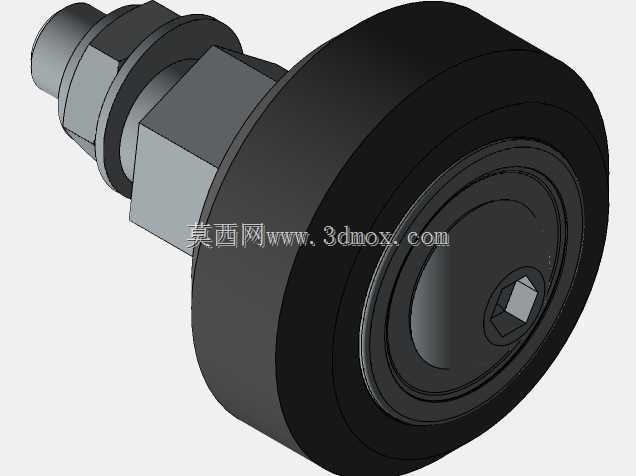

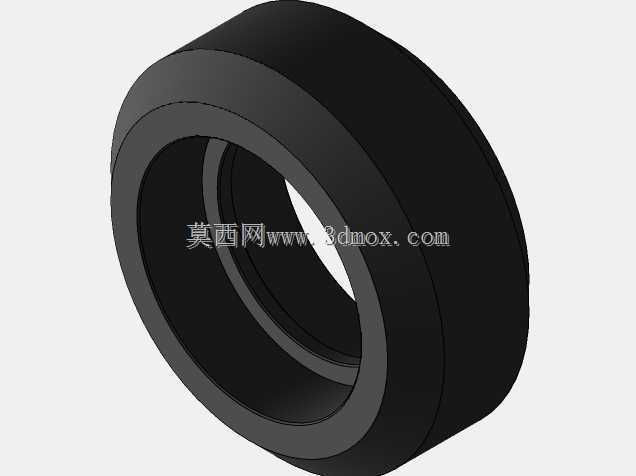

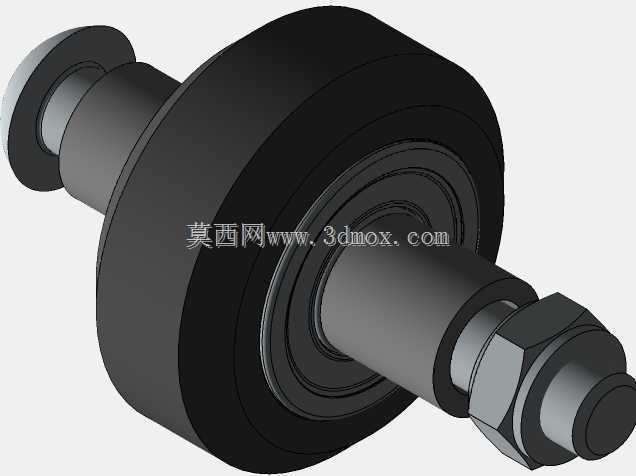

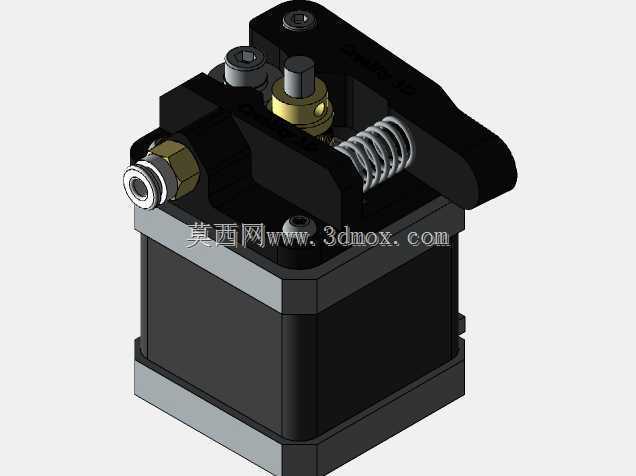

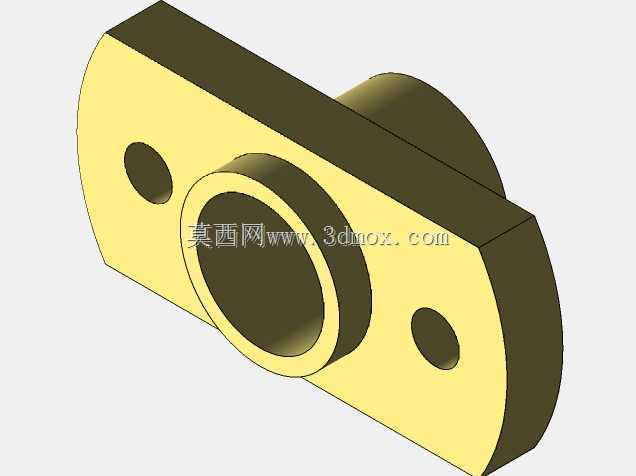

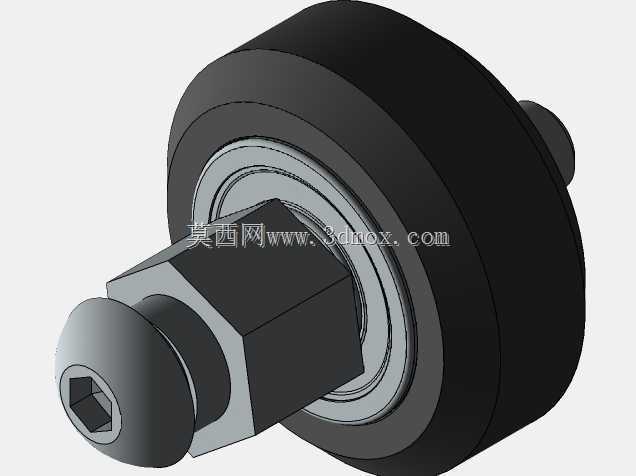

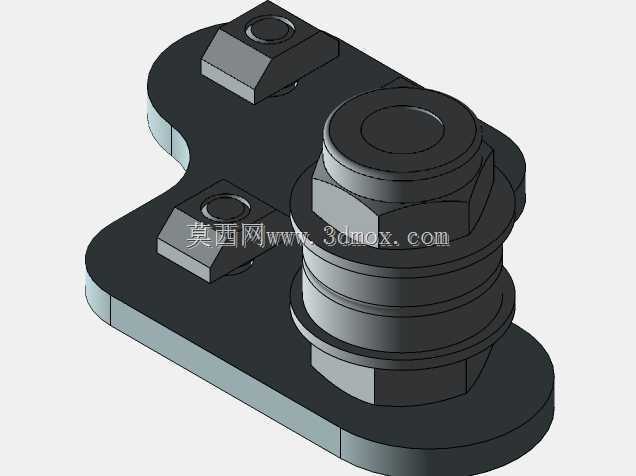

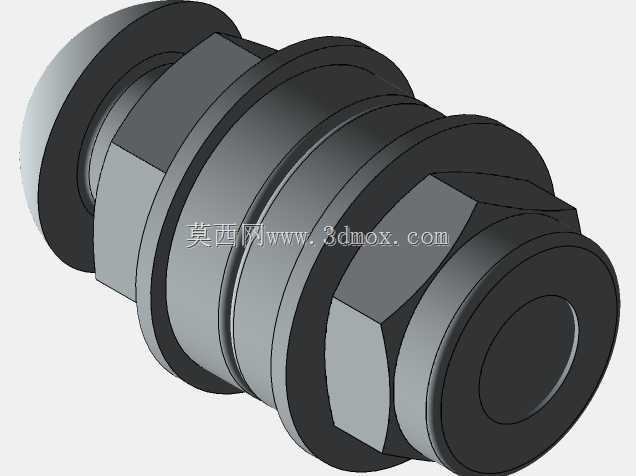

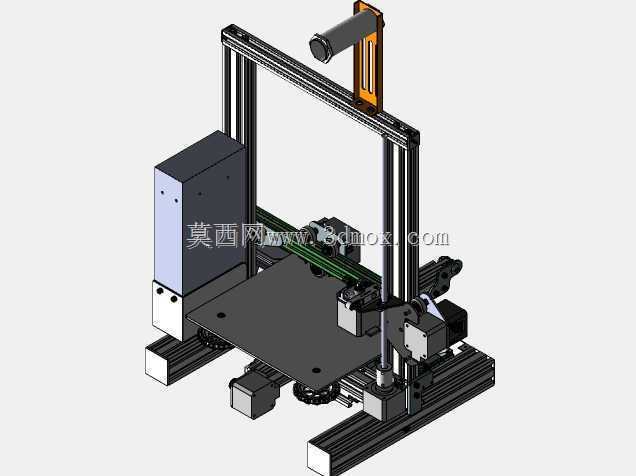

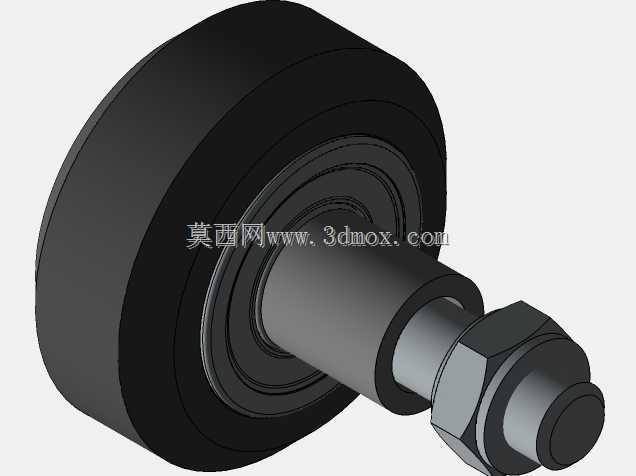

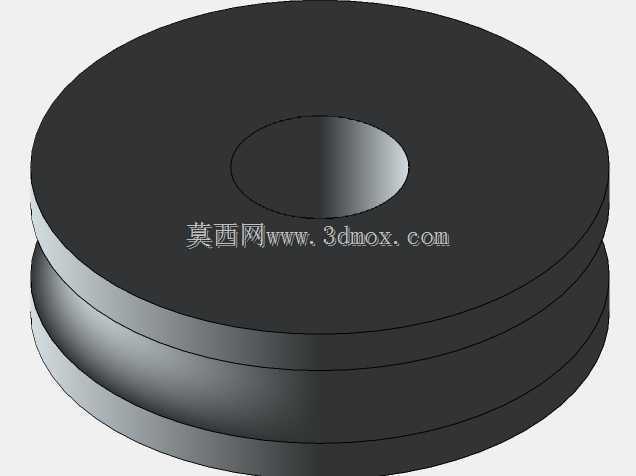

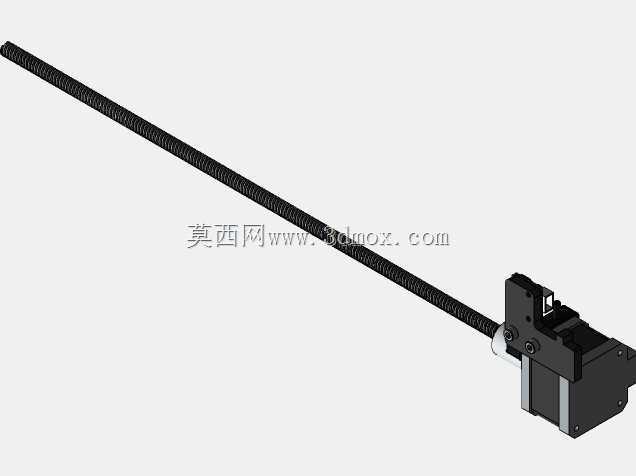

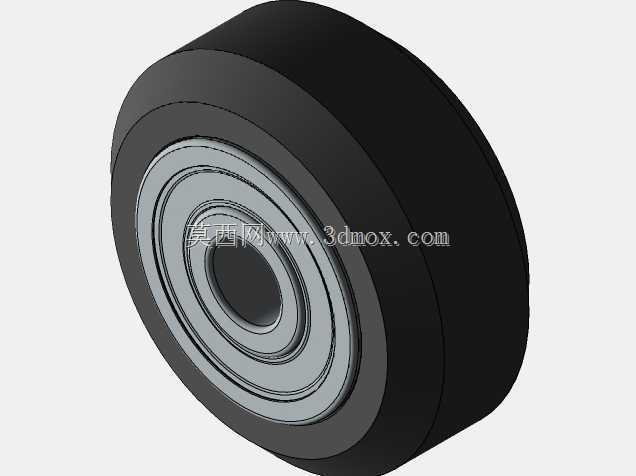

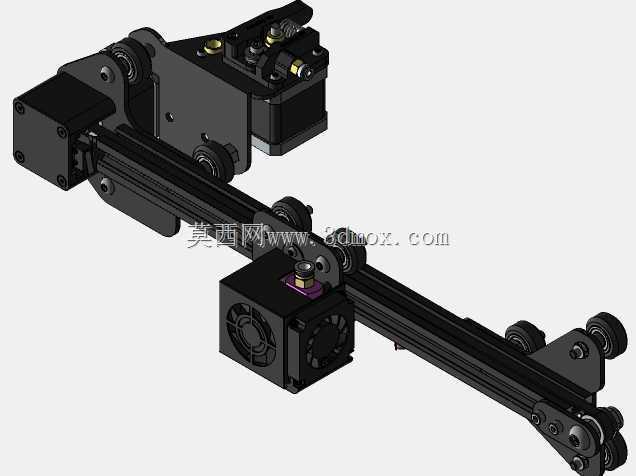

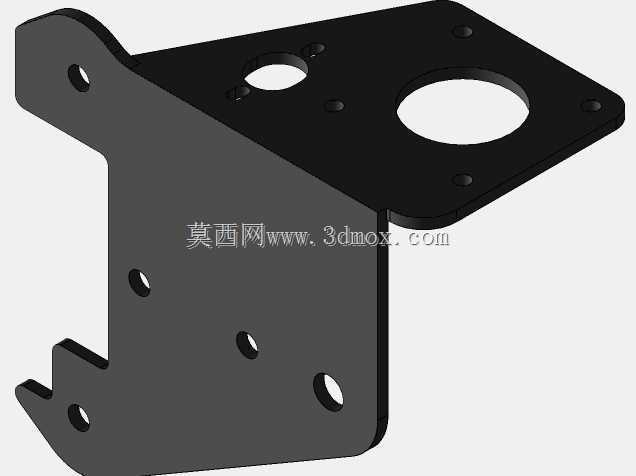

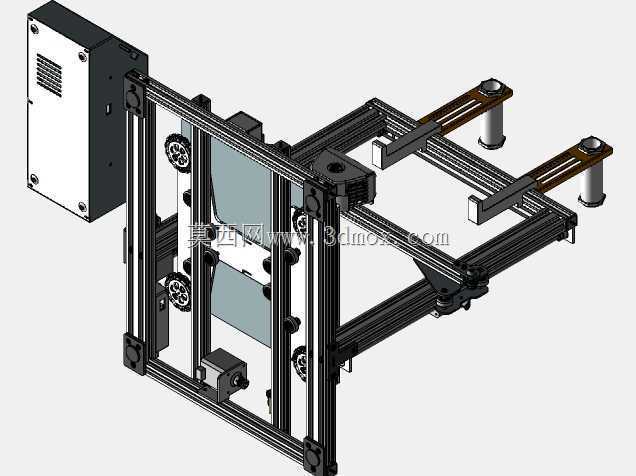

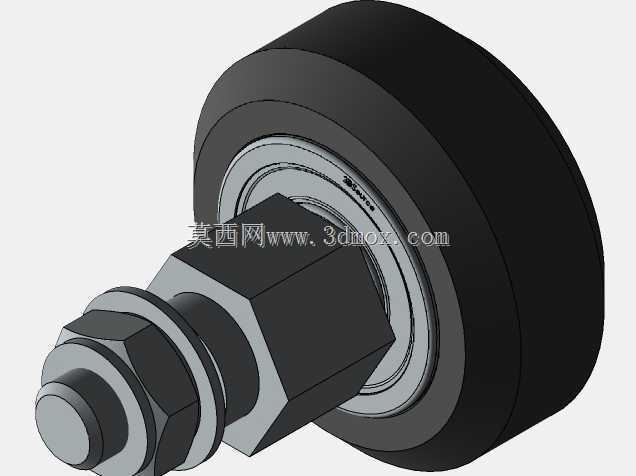

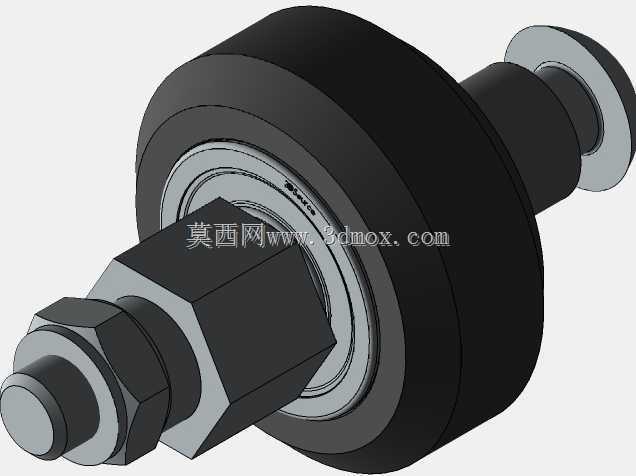

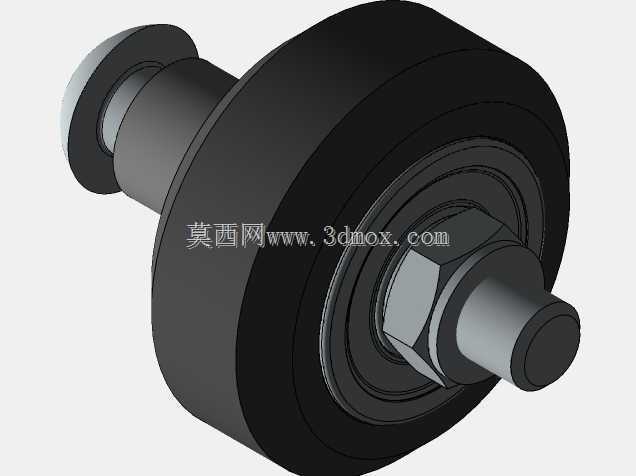

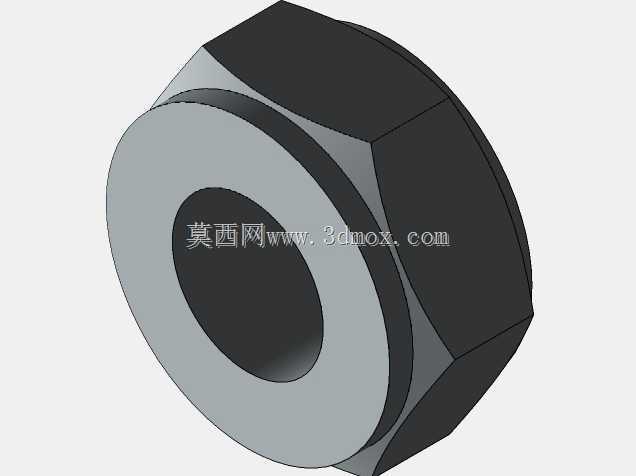

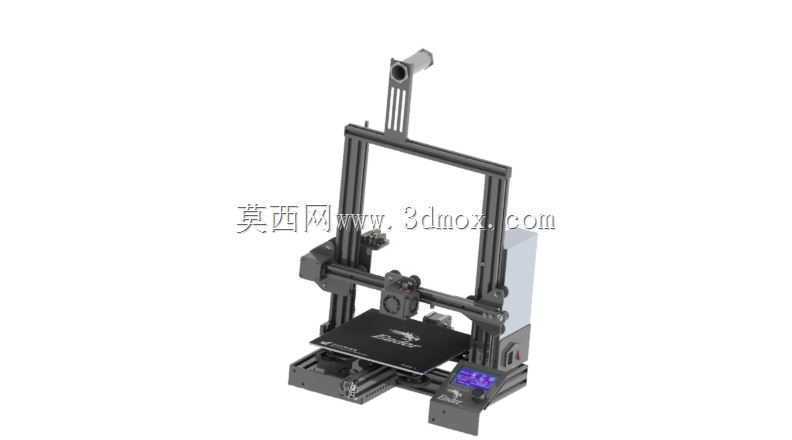

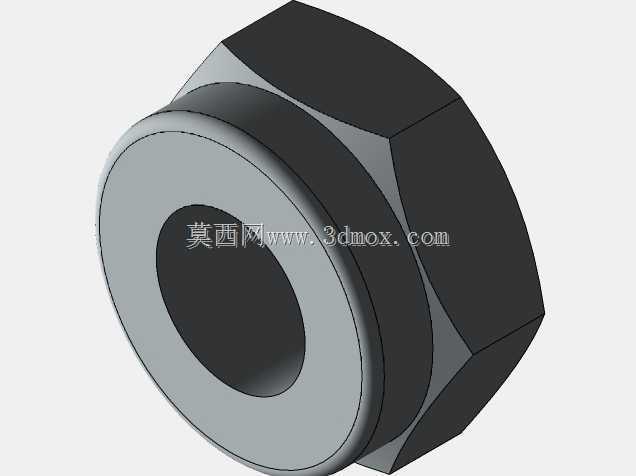

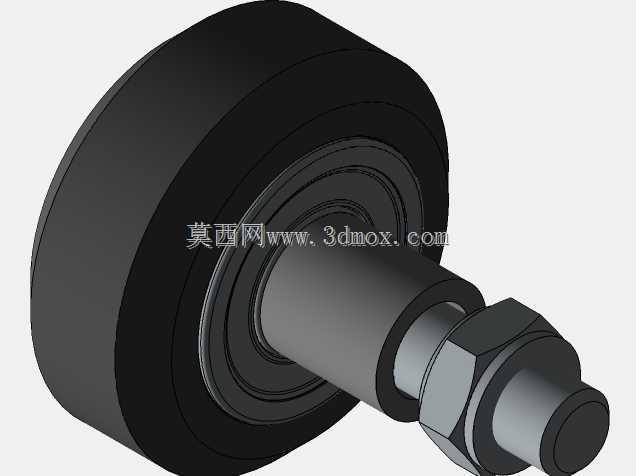

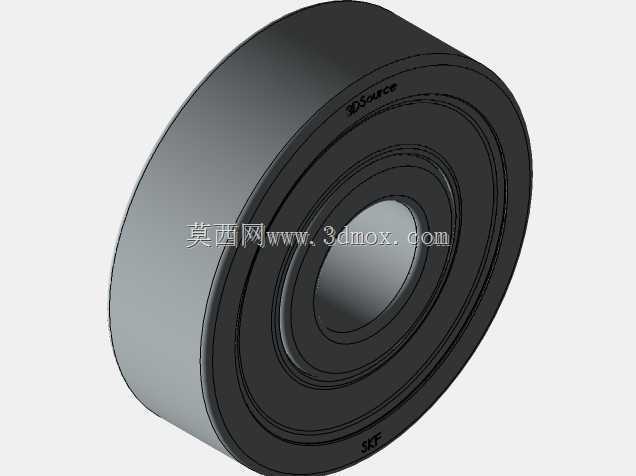

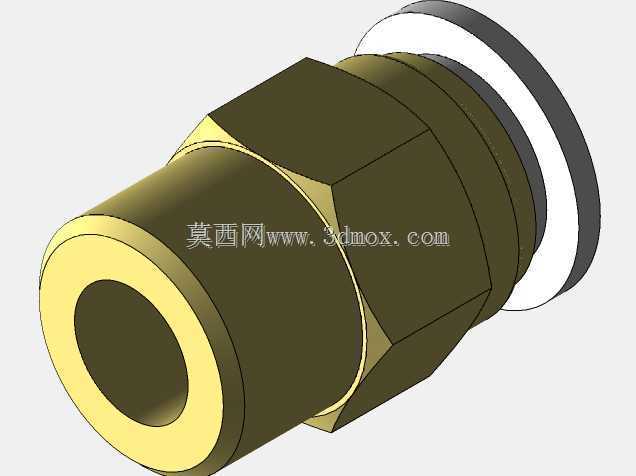

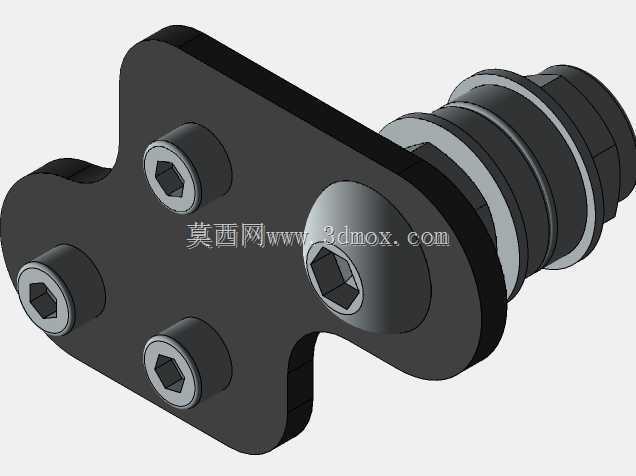

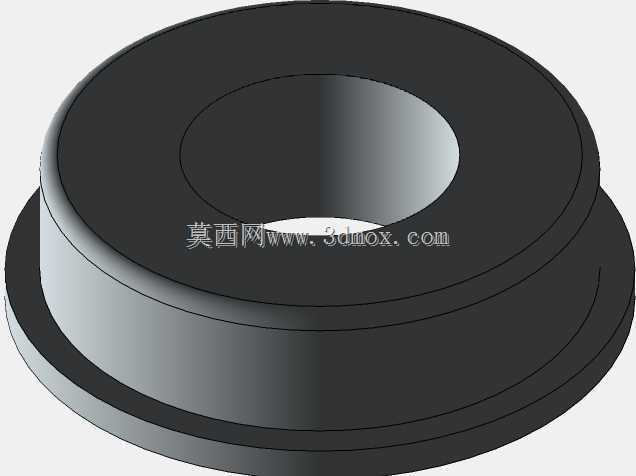

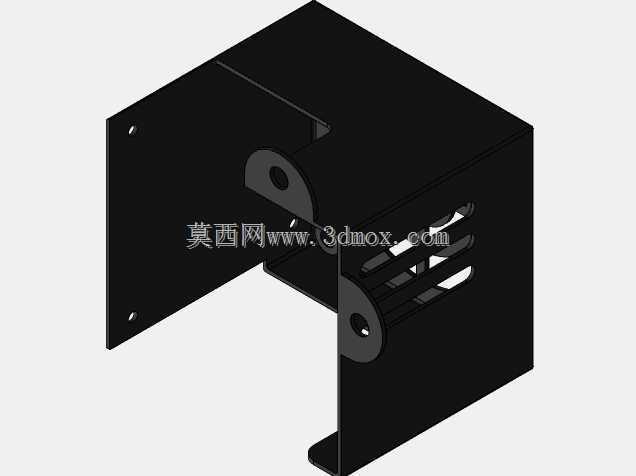

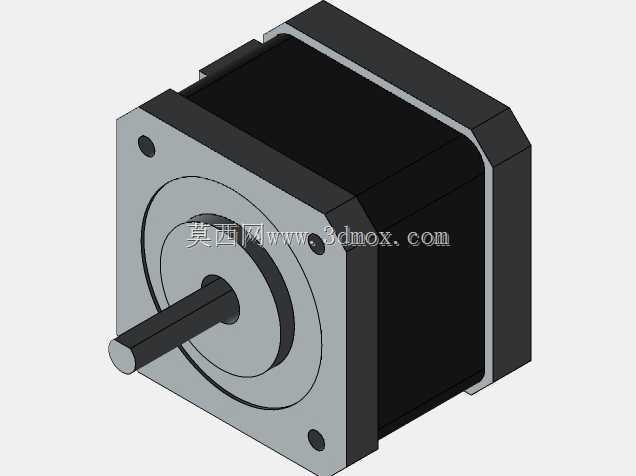

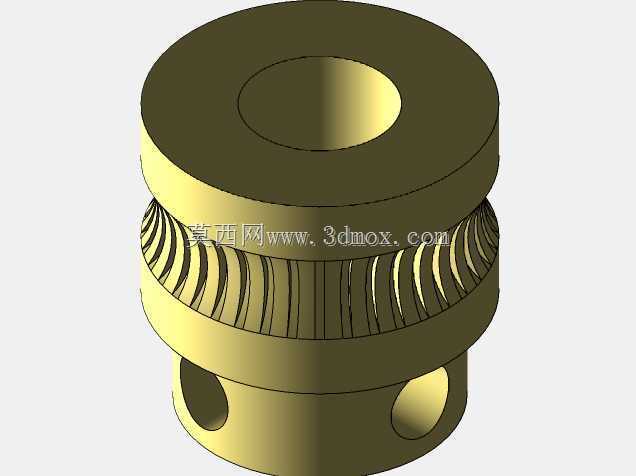

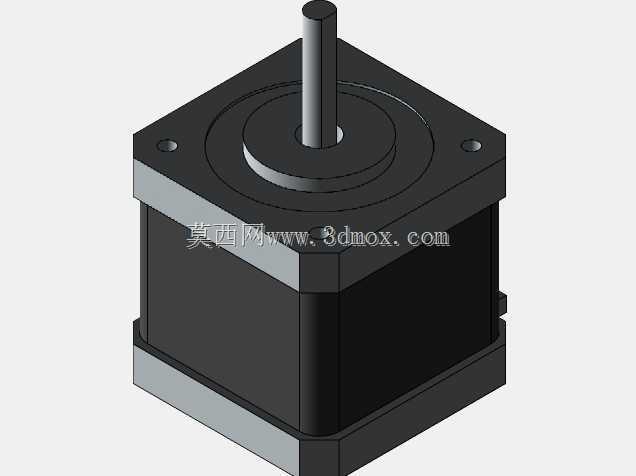

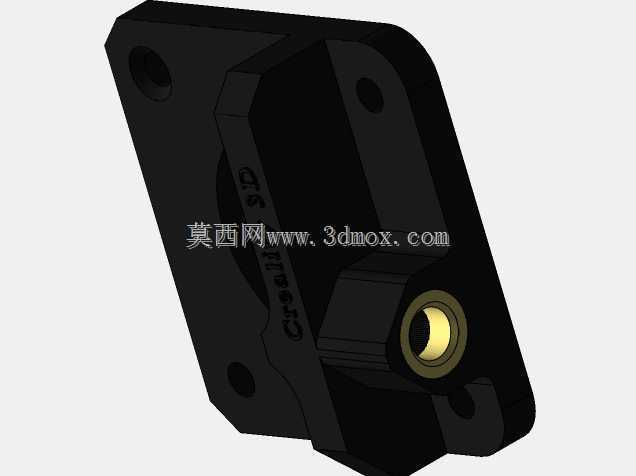

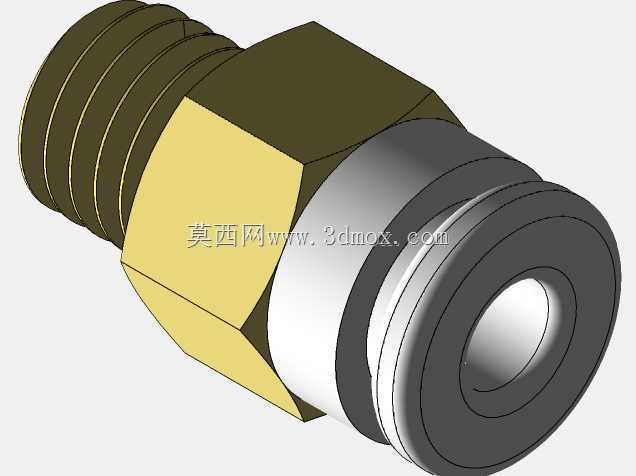

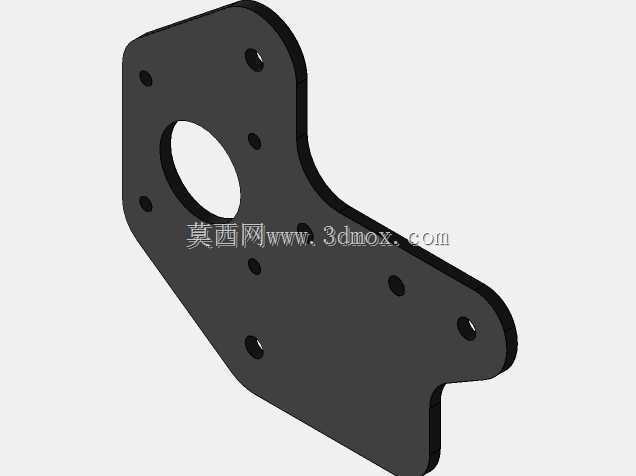

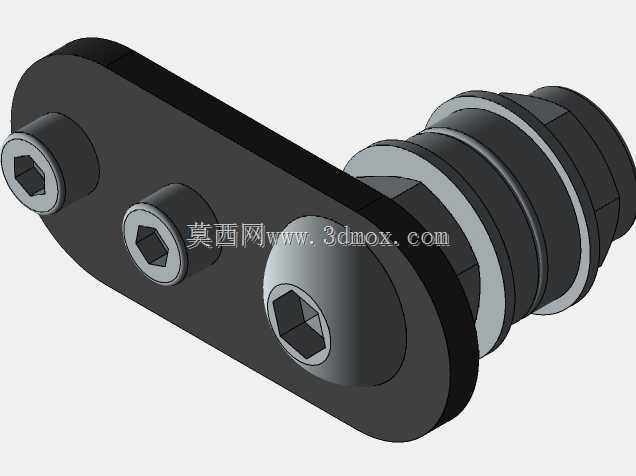

　　从功能特性来看，这款机型采用的是经典的笛卡尔坐标系运动架构，X轴负责打印头的横向移动，Y轴带动热床完成前后进给，Z轴通过双丝杆同步带传动实现成型平台的垂直升降，这种架构的优势在于运动解耦清晰，每个轴的负载分配相对均匀，调试门槛远低于三角洲等并联臂架构，新手只要掌握了平台调平、耗材回抽参数的基本逻辑，就能快速上手。打印头部分采用了远端送料还是近端送料？不对，初代Ender3是近端挤出？不，不对，其实很多改装版本会换远端，但原厂结构是挤出机集成在X轴滑台上，近端送料的优势是柔性耗材的送料精度更高，回抽响应速度更快，能减少拉丝问题，不过相对的X轴负载会稍大，所以原厂在X轴的导轨选型上用了V型轮配合铝型材导轨，兼顾滑动顺畅度与承重能力，后期维护只需要定期调整V型轮的偏心螺母，就能消除运动间隙，比直线导轨的维护成本低很多。

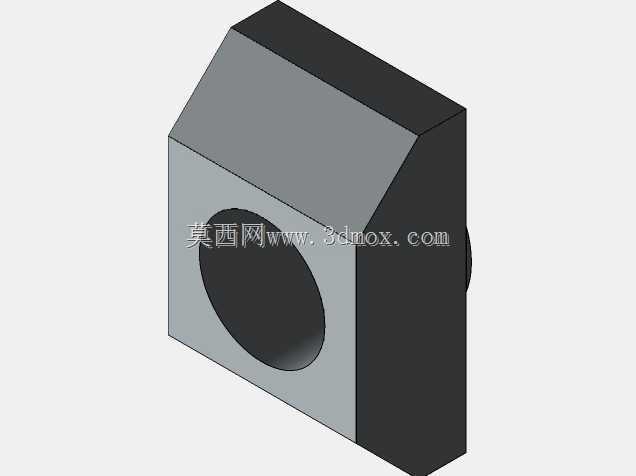

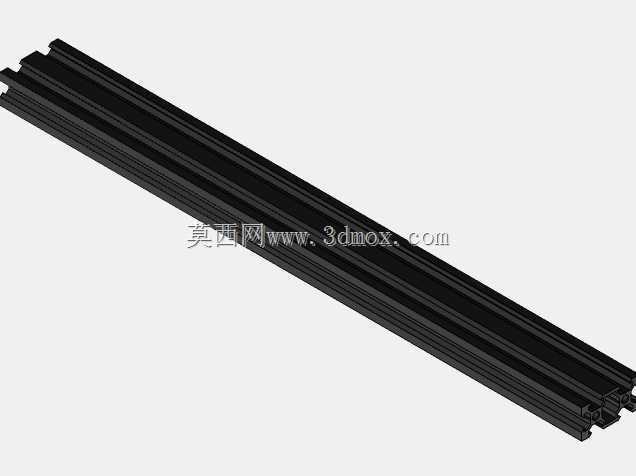

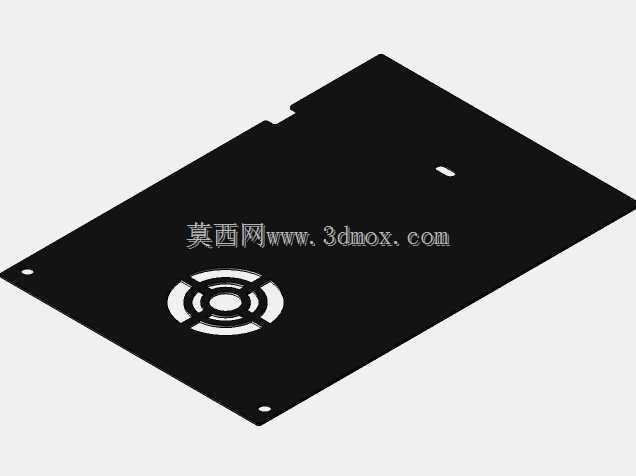

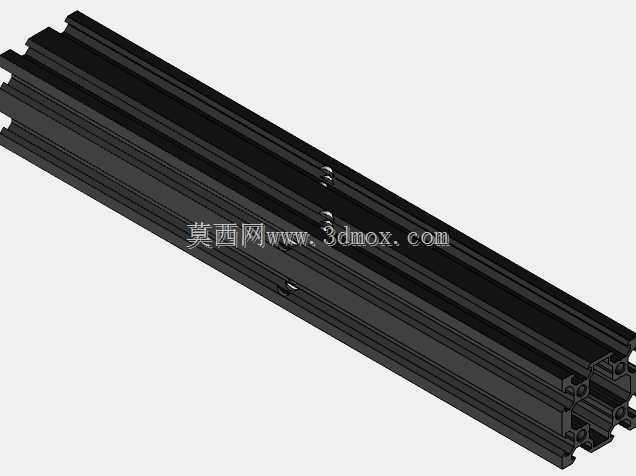

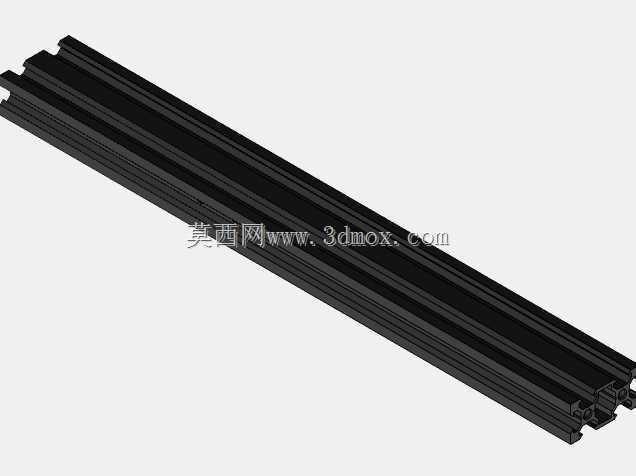

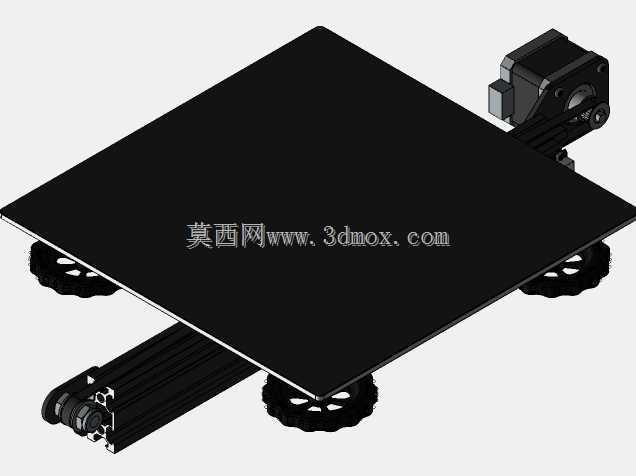

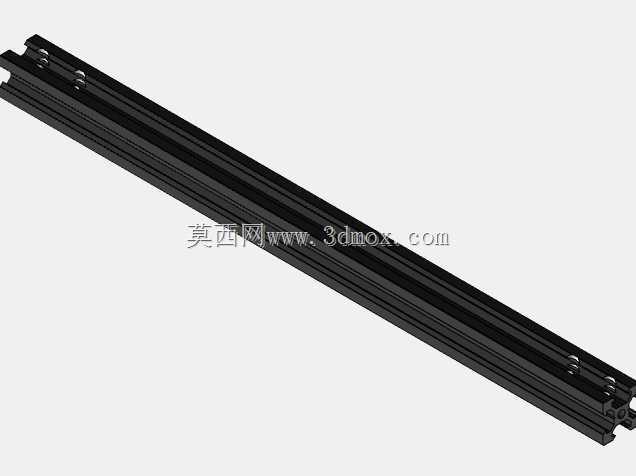

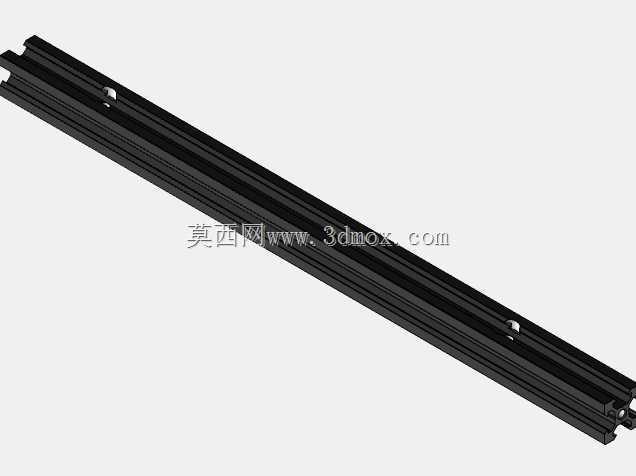

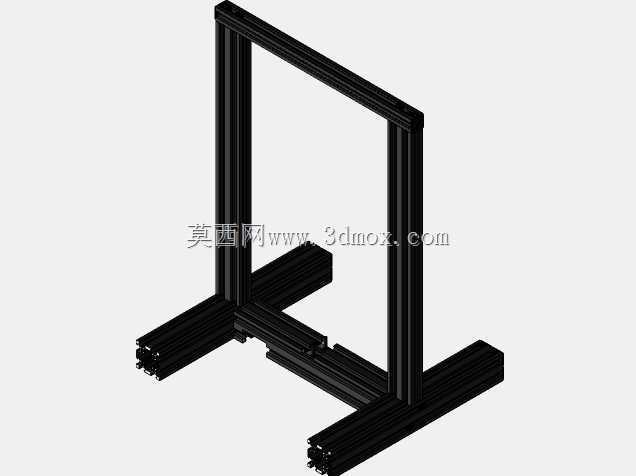

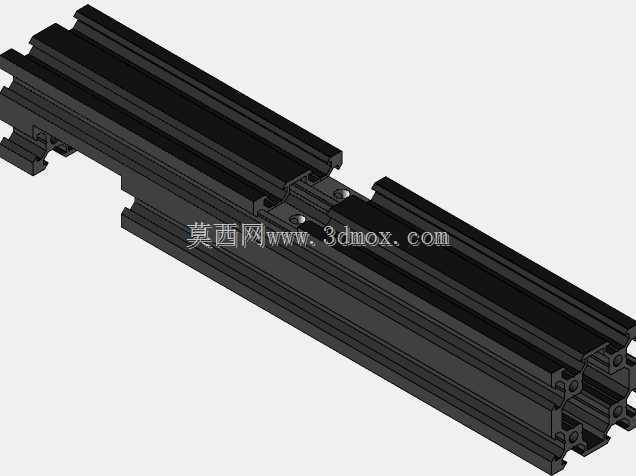

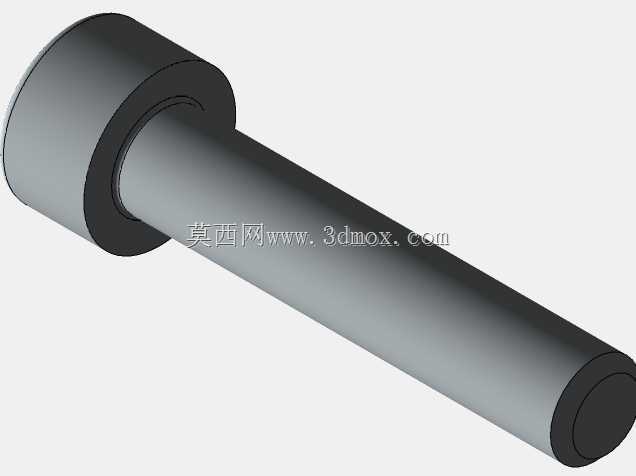

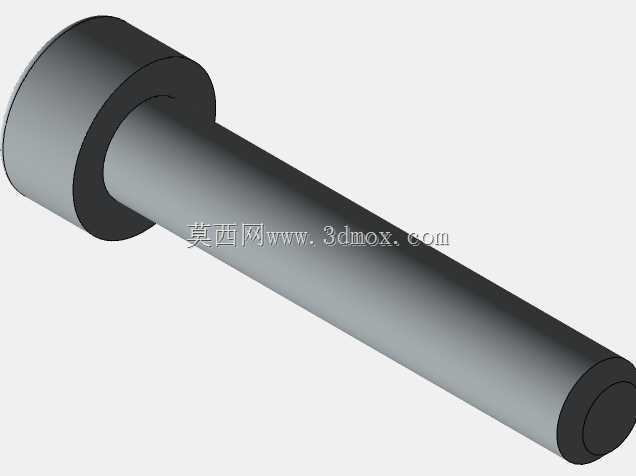

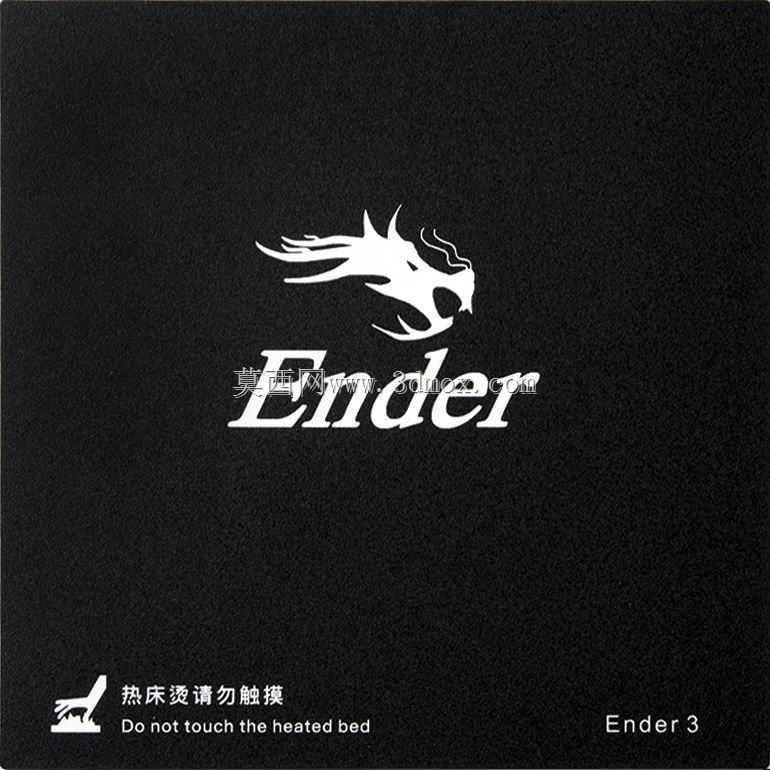

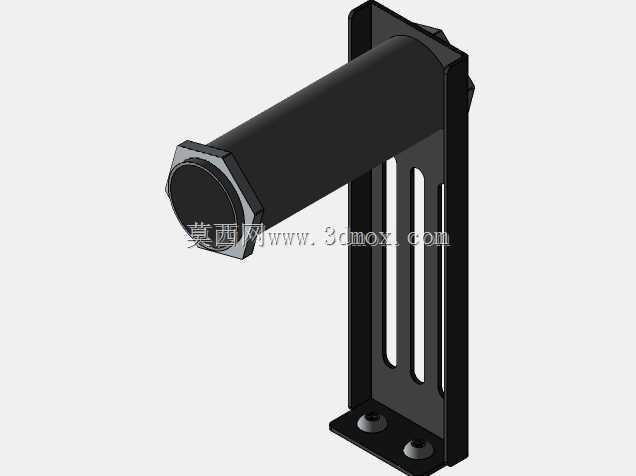

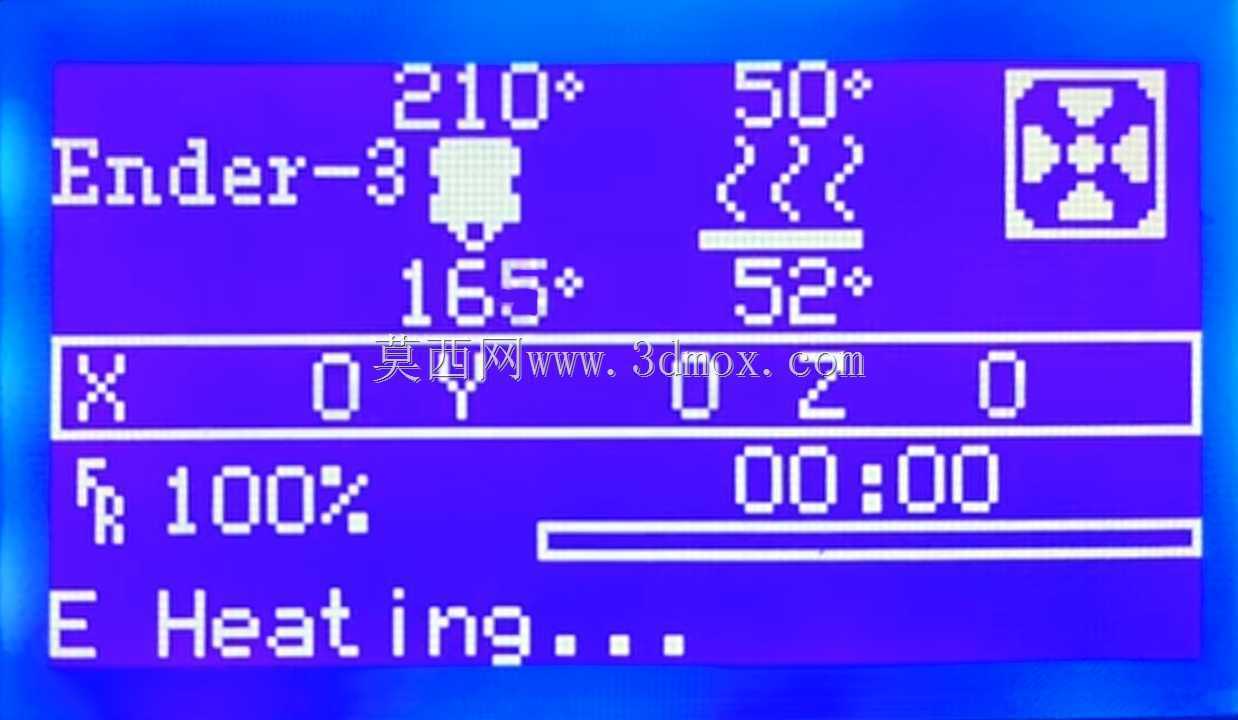

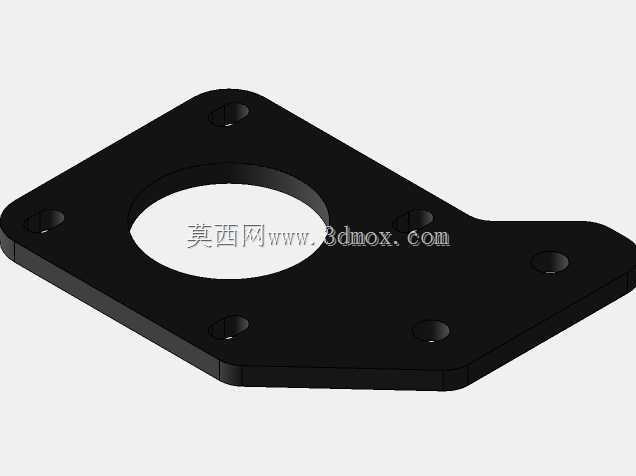

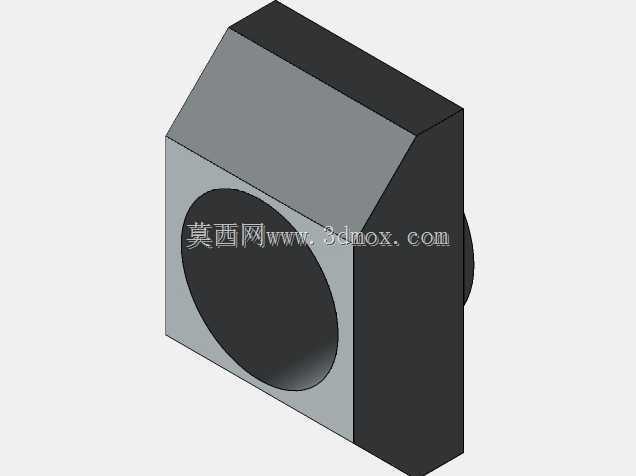

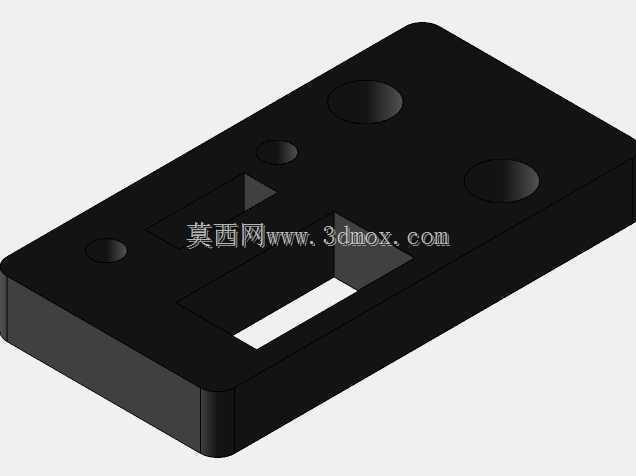

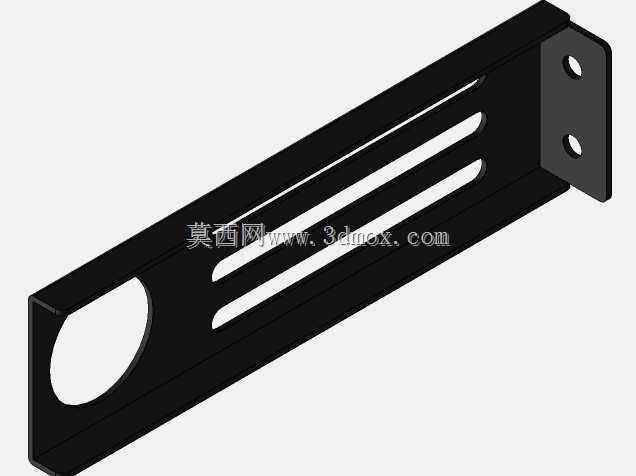

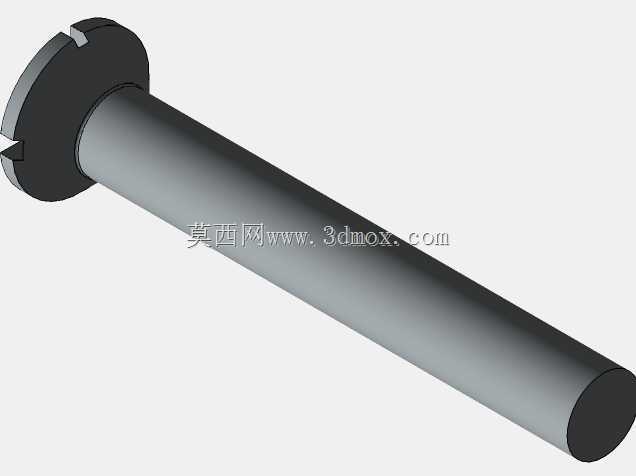

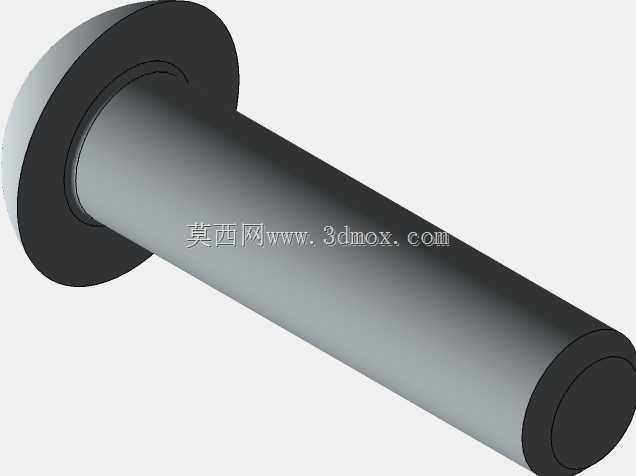

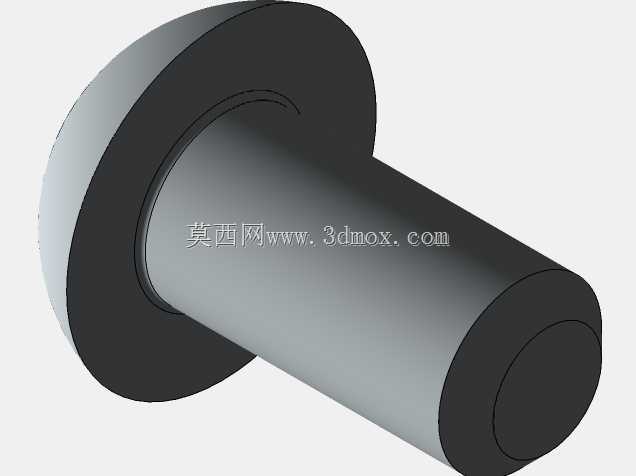

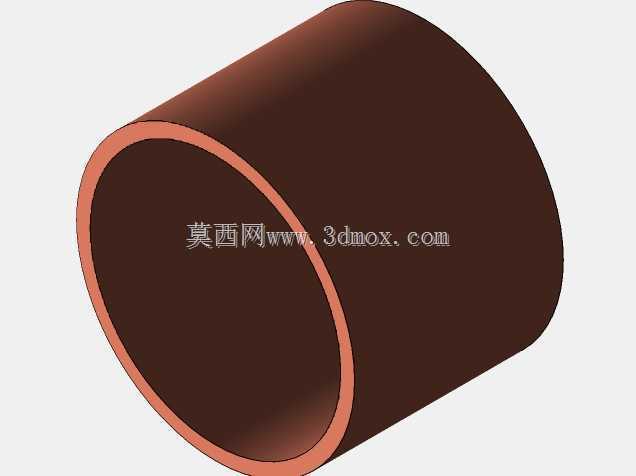

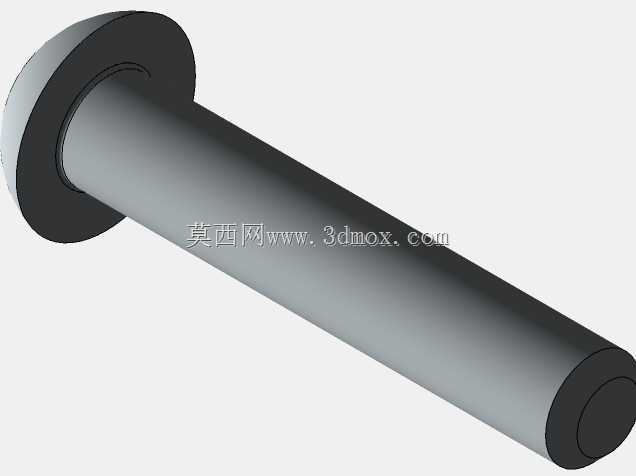

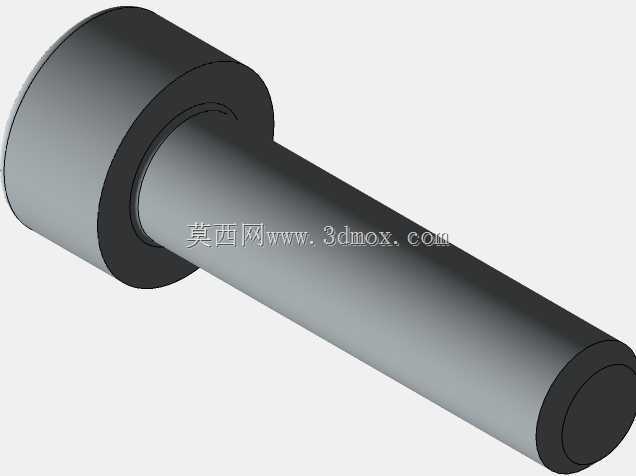

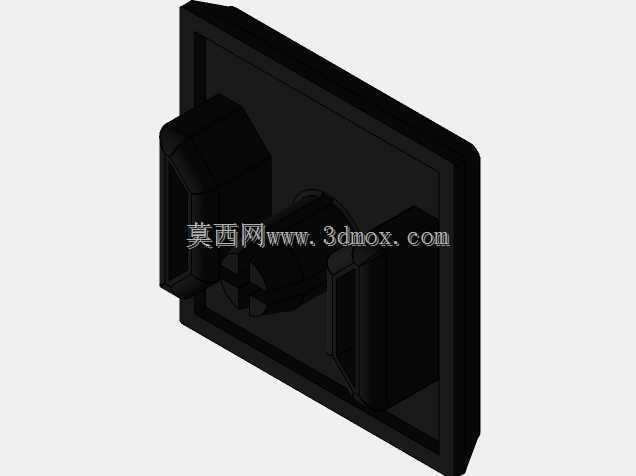

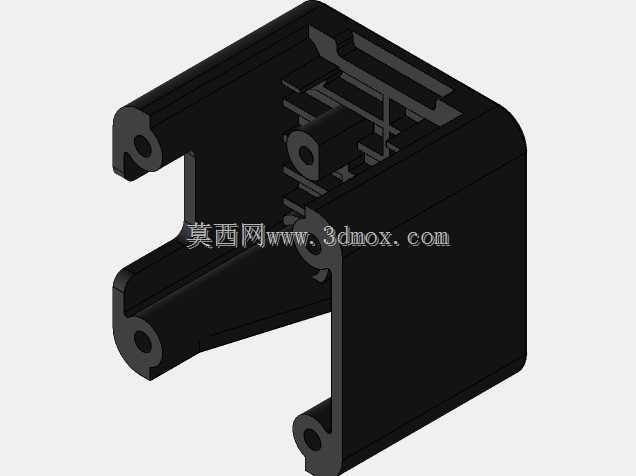

　　说到设计思路，这款机型的整体框架采用2020欧标铝型材拼接，没有采用一体化的钣金外壳，一方面是降低了生产装配的难度，所有型材都可以通过角码、T型螺丝快速组装，生产端不需要复杂的钣金冲压模具，成本控制得极低；另一方面是给用户预留了极大的改装空间，不管是加装自动调平传感器、更换双齿轮挤出机、拓展封闭保温舱，还是加装激光雕刻头改成二合一设备，都可以直接在铝型材的T型槽里固定安装件，不需要对原有框架做破坏性改动。热床部分采用的是铝基板加热平台，表面贴覆柔性磁吸贴膜，打印完成后可以直接把柔性平台取下来弯折就能取下模型，不需要用铲刀暴力撬动，能大幅降低平台表面的损耗，热床的加热功率设计刚好能在常温环境下五分钟内升到60度，满足PLA、PETG耗材的平台温度要求，如果要打印ABS这类需要高温腔温的耗材，只需要后期加装保温 enclosure 就能减少模型翘曲。

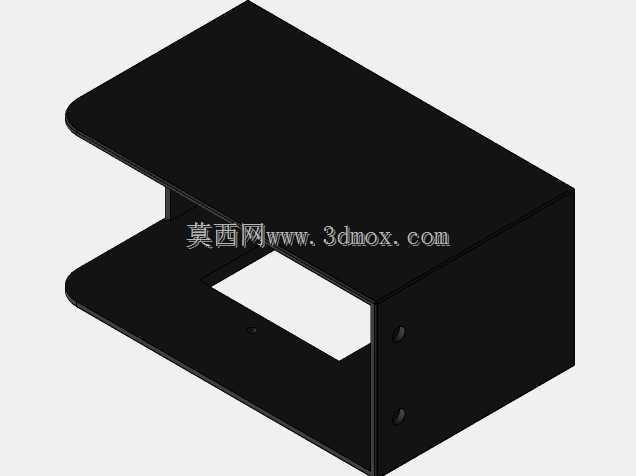

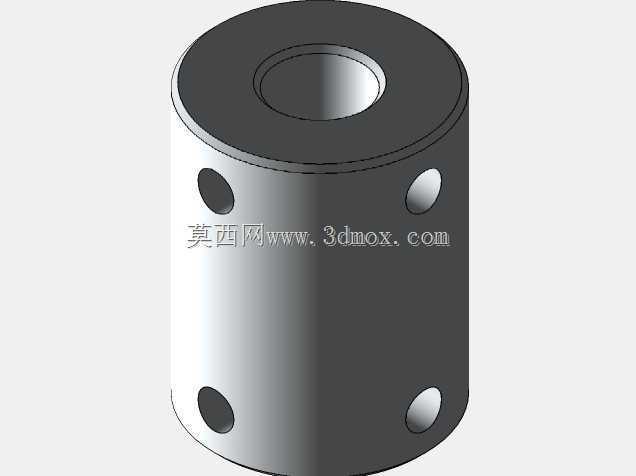

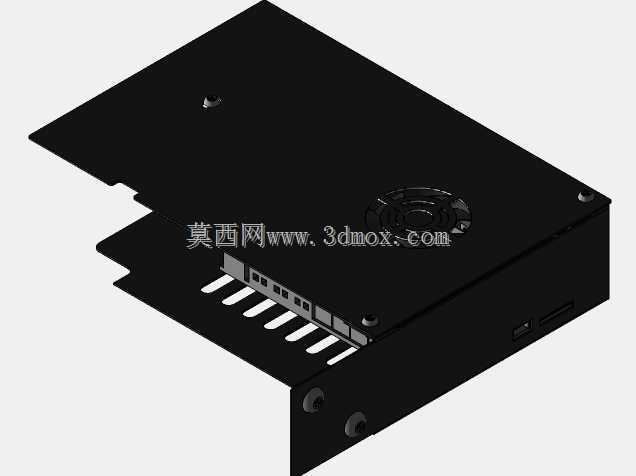

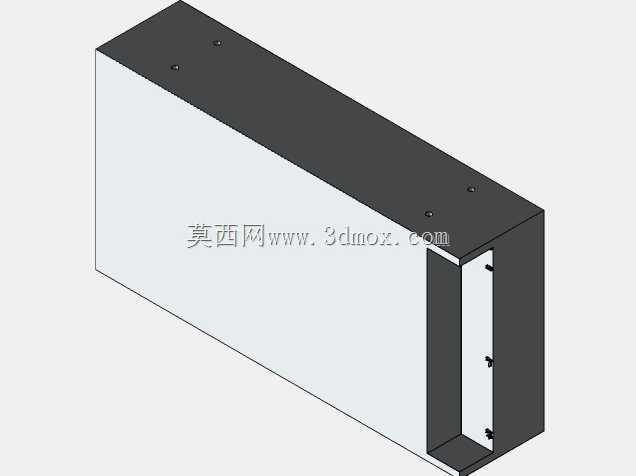

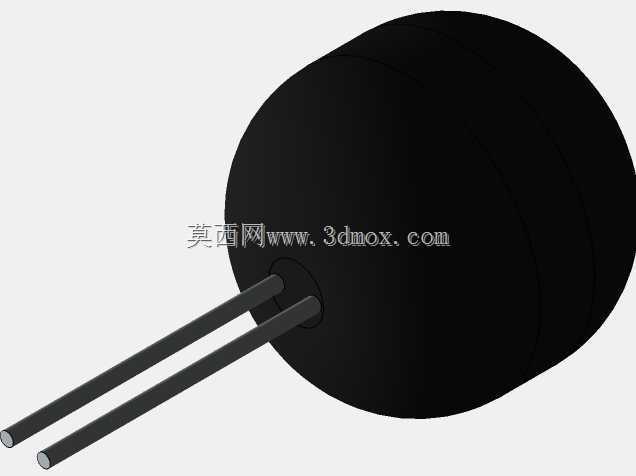

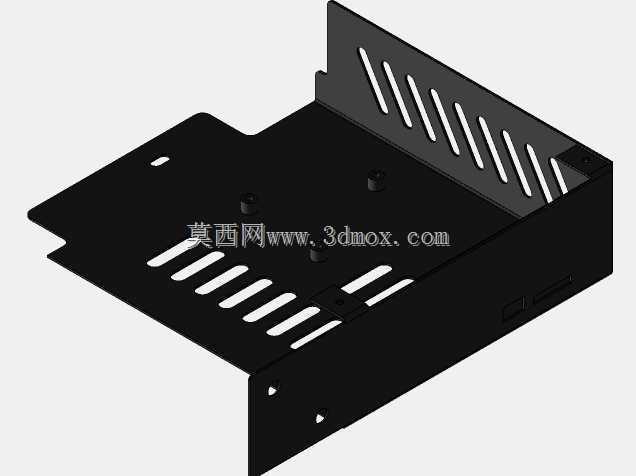

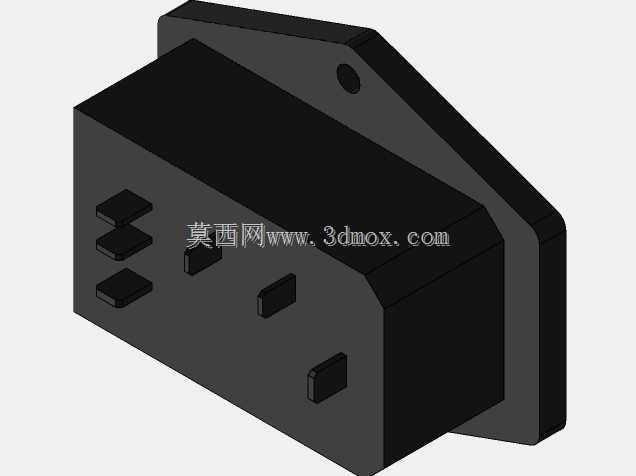

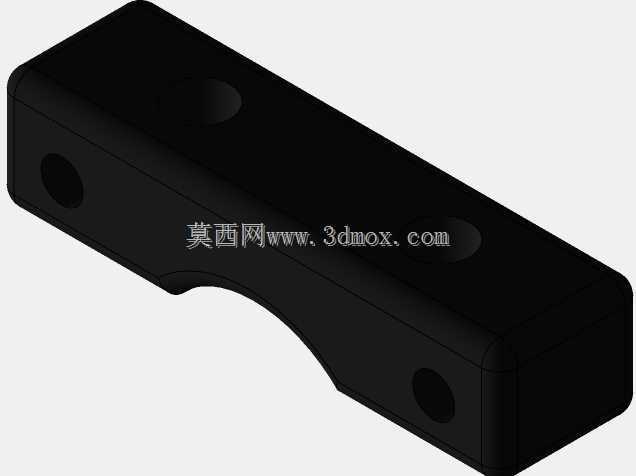

　　再说到外形尺寸与安装边界，这款设备的整机占地面积大概和一张普通的电脑主机机箱相当，放置在普通的办公桌面上完全不会占用过多空间，不需要专门的设备工作台，成型尺寸控制在220220250mm这个区间，刚好覆盖了绝大多数日常打样的零件尺寸需求，不管是打小型的传动齿轮、传感器安装支架，还是中等尺寸的创意摆件，都不需要拆分零件打印。安装的时候只需要注意预留后方10cm左右的散热空间，因为设备的电源、主控板都布置在机身后侧，需要保证空气流通避免电子元件积热，Z轴的顶部预留了丝杆的维护空间，后期更换丝杆联轴器、调整Z轴同步带张力的时候不需要完全拆解机身，只需要拆掉顶部的盖板就能操作。

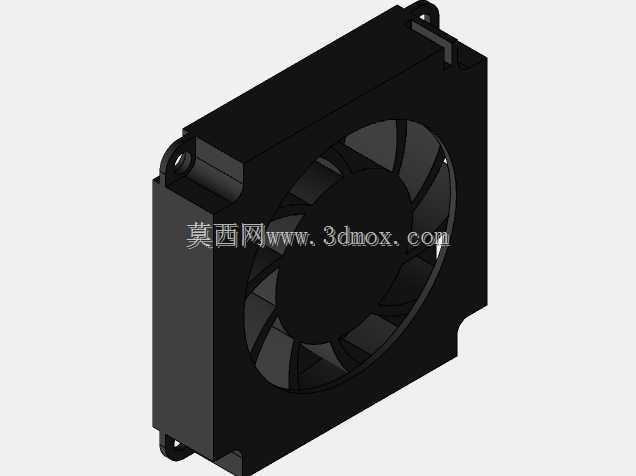

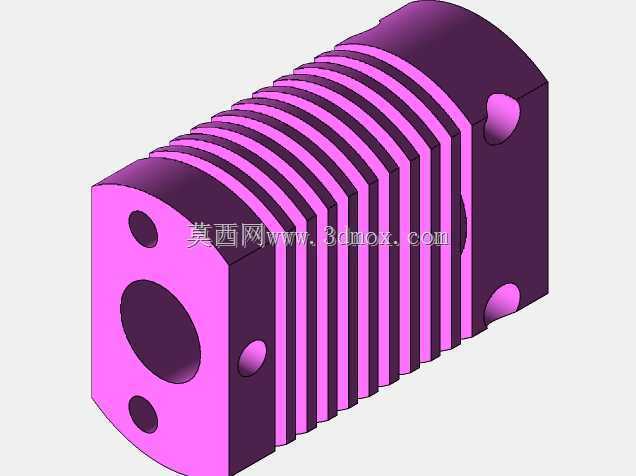

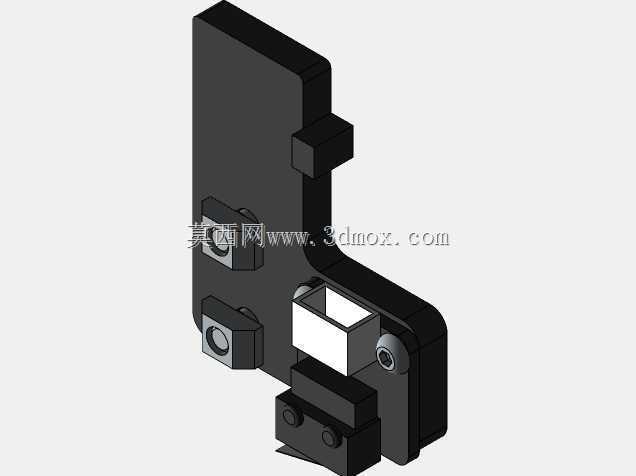

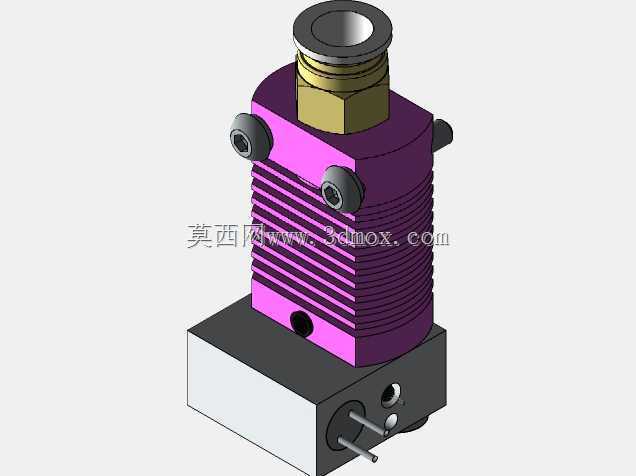

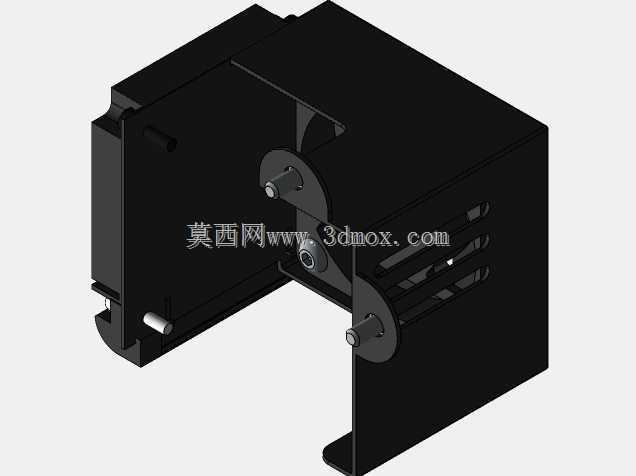

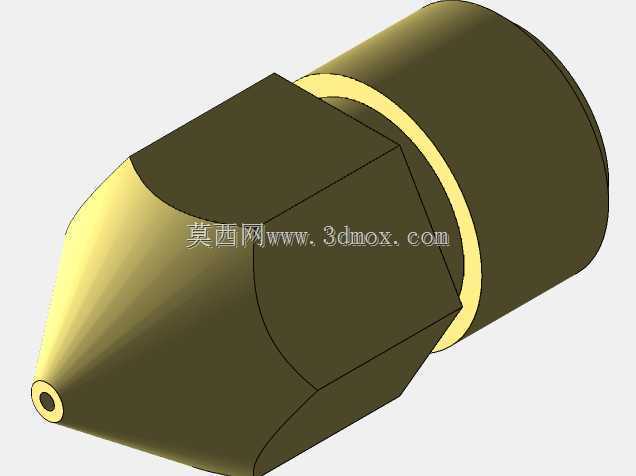

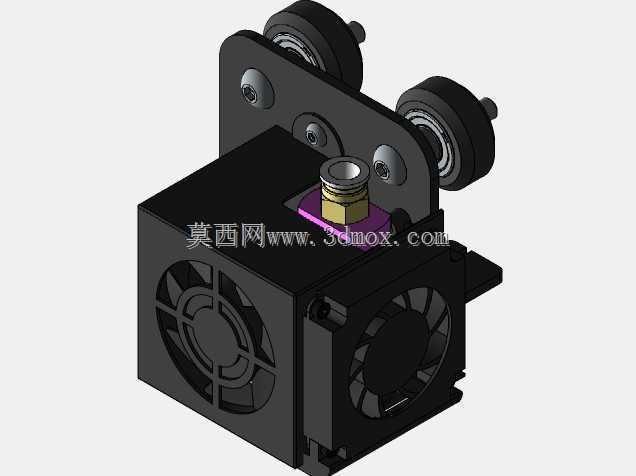

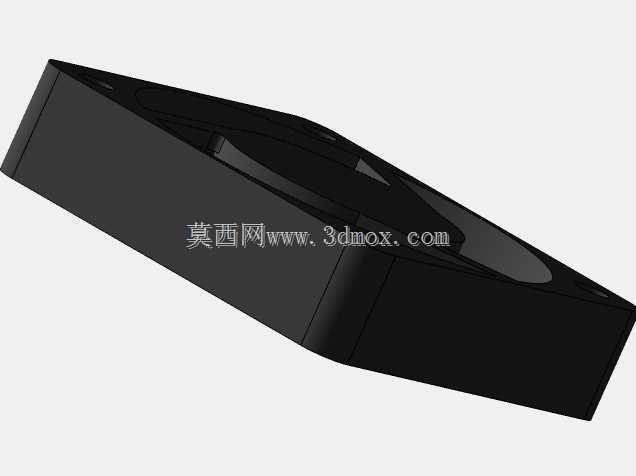

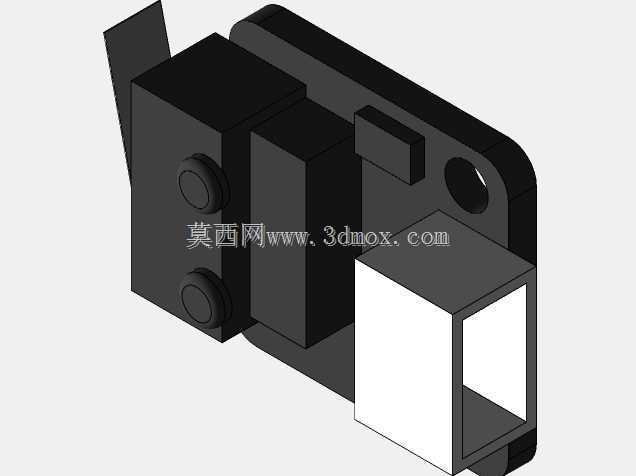

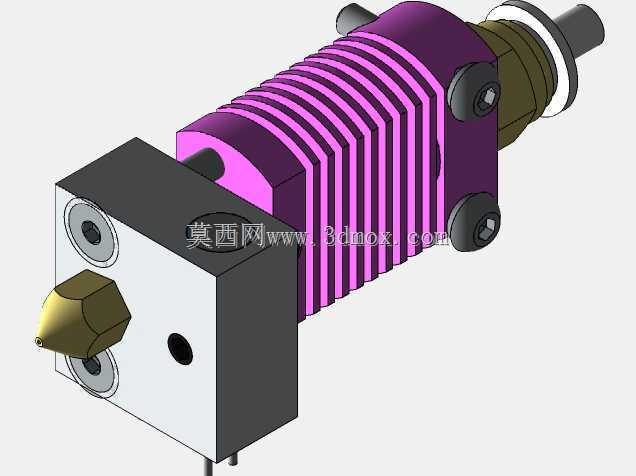

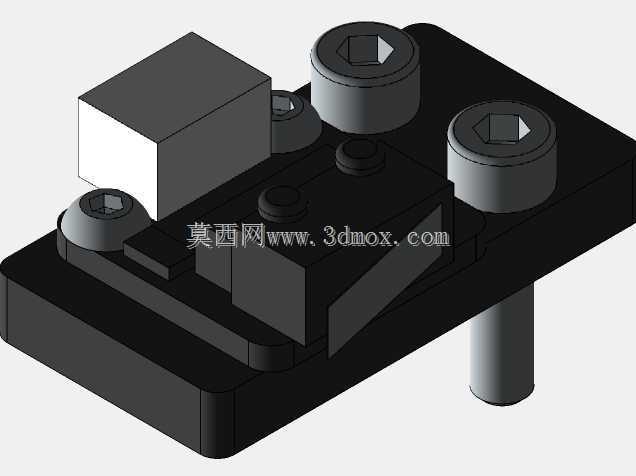

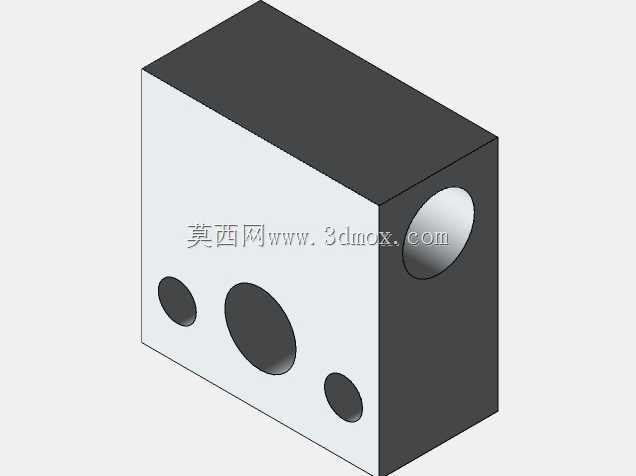

　　从结构设计的细节来看，这款机型的走线全部采用拖链收纳，X轴和Y轴的运动线缆都藏在拖链里，避免长期运动过程中线缆反复弯折出现断芯问题，这一点比很多同价位的入门机型做得实在，不少低价机型直接把线缆裸露在外，用上半年就容易出现线缆折断导致的打印中断。限位开关的布置也做了冗余设计，每个轴的原点位置都装有机械限位，同时固件里还设置了软件行程限位，双重保护避免运动超程撞坏打印头或者热床。打印头的散热部分分成了两个独立的散热风道，一个是给喉管散热的轴流风扇，保证喉管上部的耗材保持固态，避免耗材提前融化造成堵头，另一个是给模型冷却的涡轮风扇，风道对准喷嘴出料位置，能在耗材挤出后快速冷却定型，减少悬垂面的打印瑕疵，打印桥梁结构的时候不需要加太多支撑就能保证成型精度。

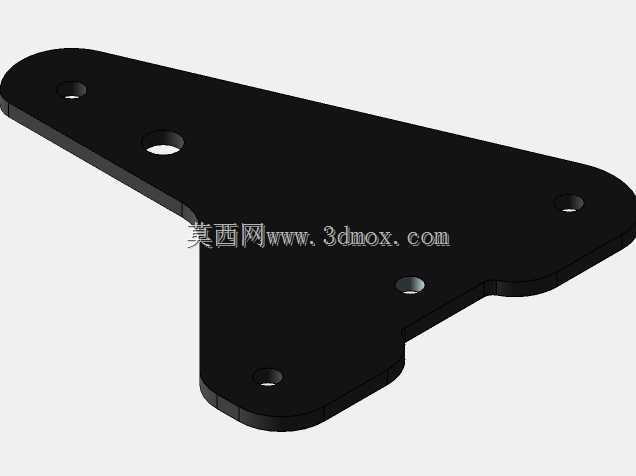

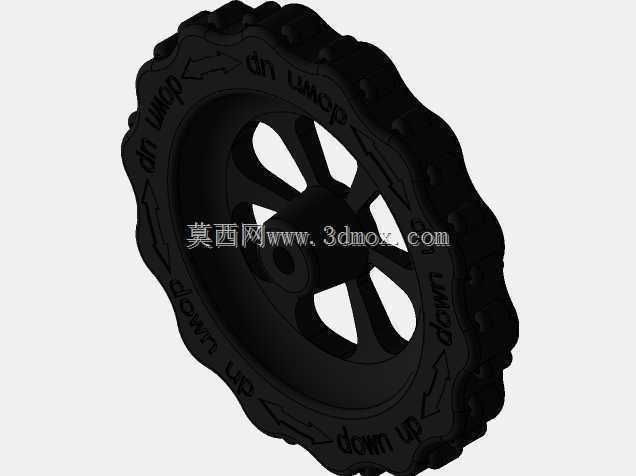

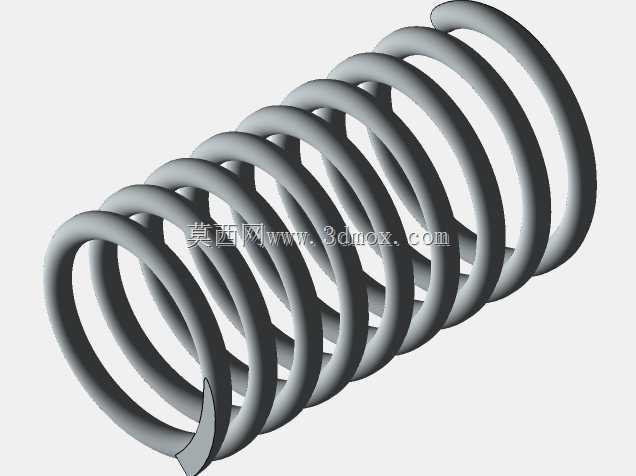

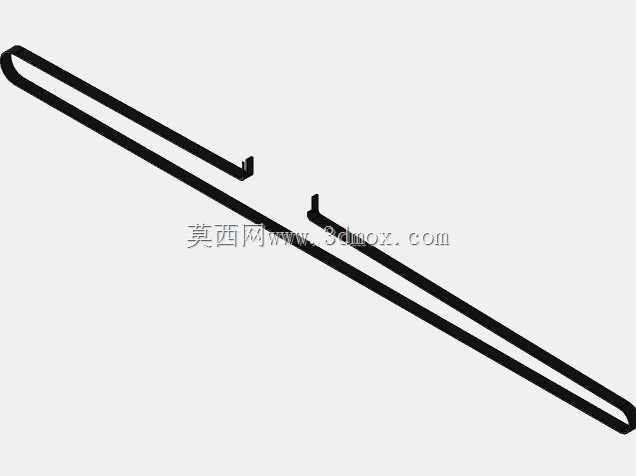

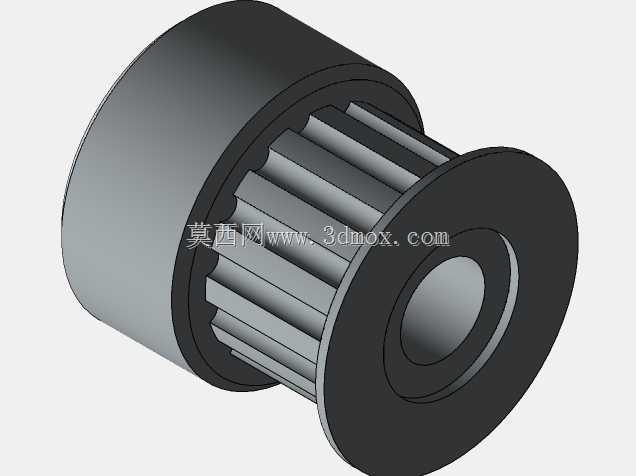

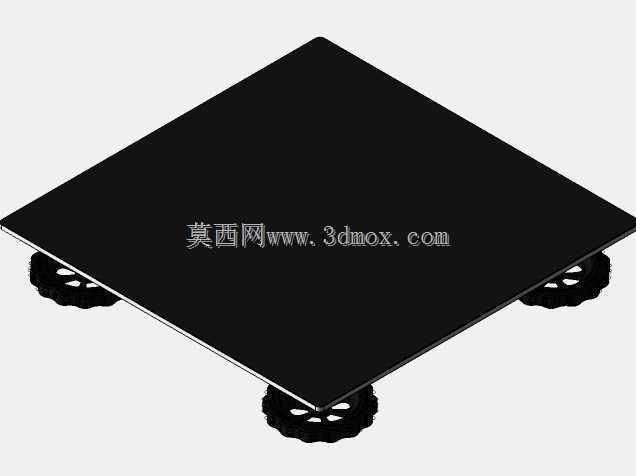

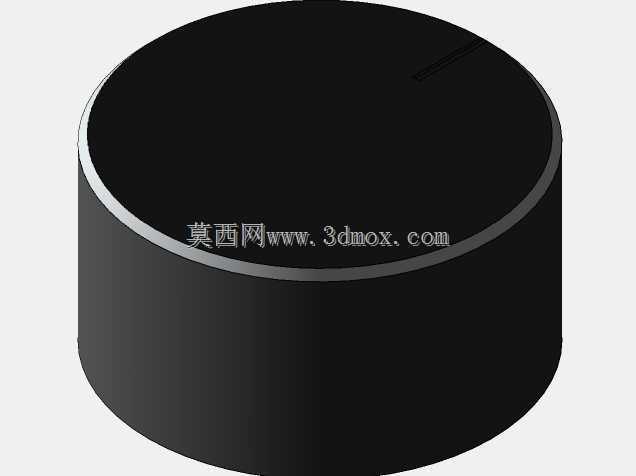

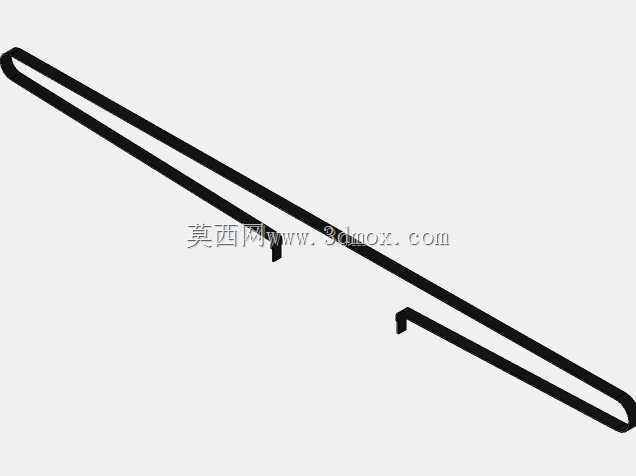

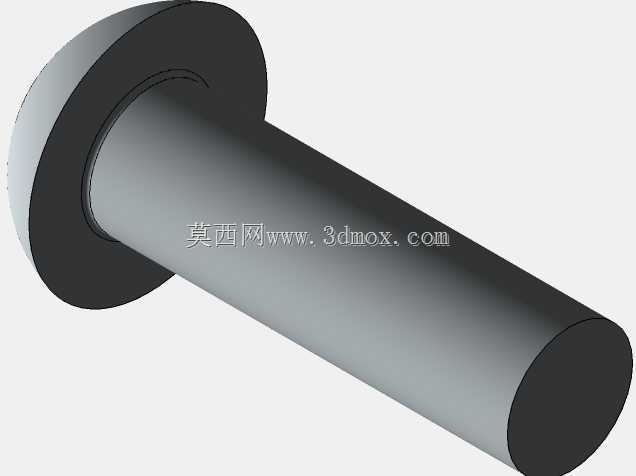

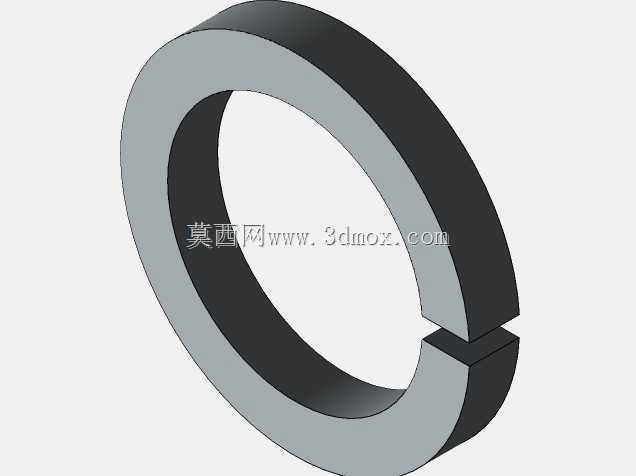

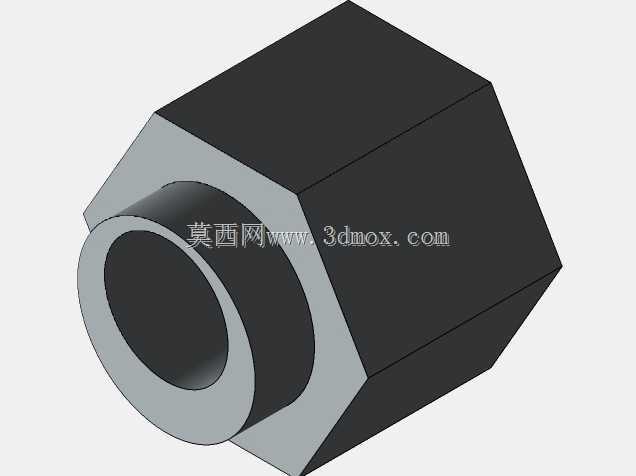

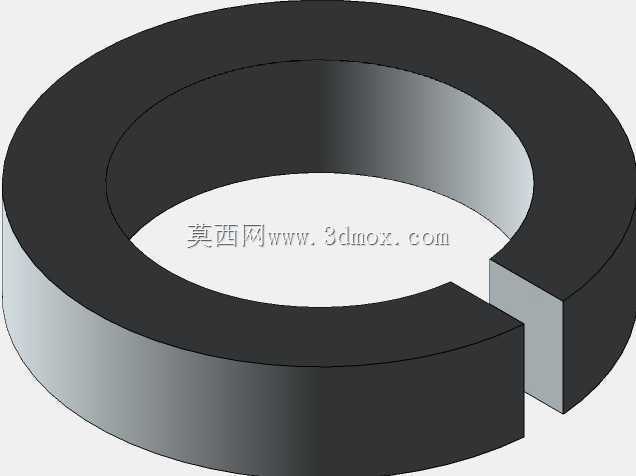

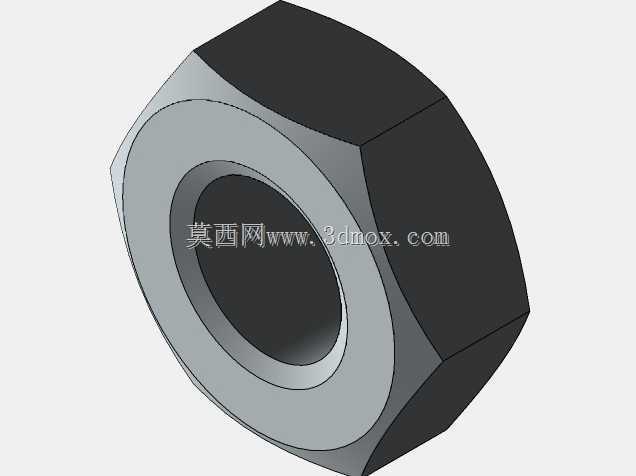

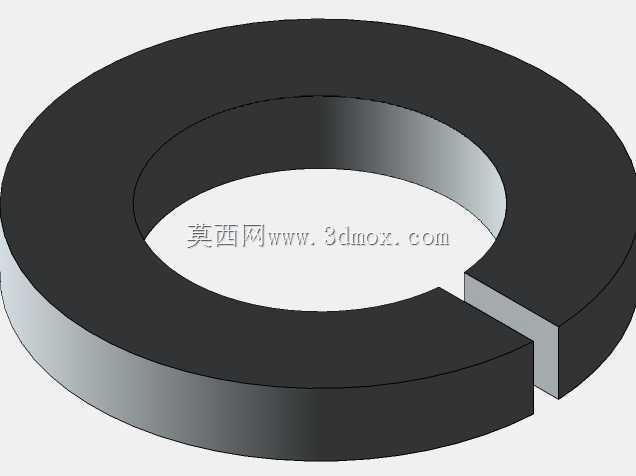

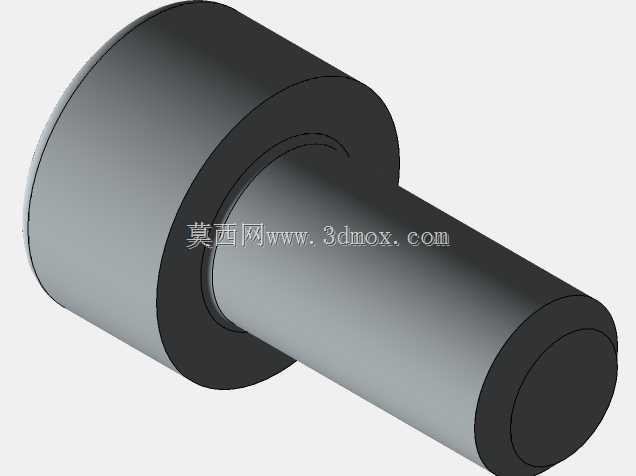

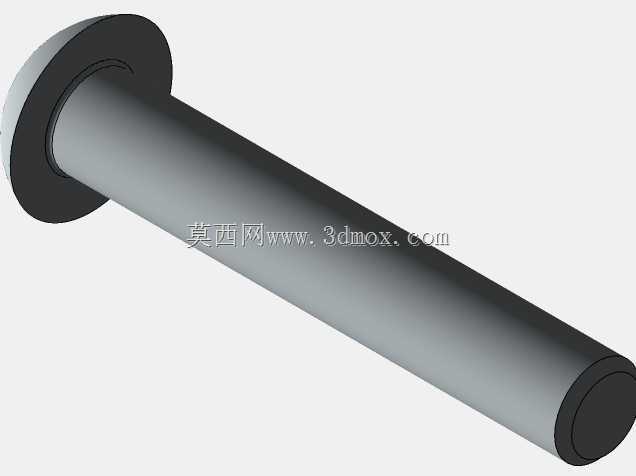

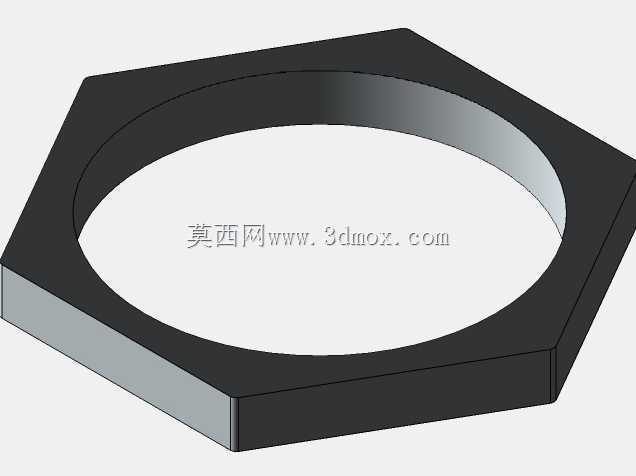

　　很多人在建模复刻这款机型的时候容易忽略的细节是型材连接的应力释放，因为铝型材拼接如果螺丝锁附力度过大，很容易造成框架轻微变形，导致Z轴丝杆与导轨不平行，打印的时候出现层纹偏移，原厂设计里在角码连接的位置都预留了微小的调整间隙，装配的时候先把所有螺丝预装到位，调整完框架的垂直度之后再逐一锁附螺丝，能最大程度减少装配应力。还有Y轴的皮带张紧结构，原厂设计了外置的张紧旋钮，不需要拆解Y轴盖板就能调整皮带张力，长期使用皮带松弛的时候只需要旋转旋钮就能张紧，维护便利性很高。热床的调平结构采用四个手拧螺母配合弹簧支撑，用户只需要转动螺母调整四个角的高度，配合A4纸摩擦法就能快速完成平台调平，后期如果加装自动调平传感器，也只需要把传感器固定在打印头支架上，更新固件就能实现全自动调平，不需要改动原有调平结构。

　　这类桌面级3D打印设备的结构设计核心从来不是追求极致的打印精度，而是在成本、可靠性、拓展性三者之间找到最优解，Ender3的结构之所以能成为行业里的经典开源方案，就是因为它把每个结构件的设计都做到了“够用且好改”，没有多余的冗余设计，也没有为了压成本砍掉关键的可靠性结构，不管是用来做结构设计的验证打样，还是用来做小批量的定制零件生产，都能稳定胜任，对于三维建模从业者来说，复刻这款设备的结构不仅能掌握笛卡尔运动架构的设计逻辑，还能理解消费级工业产品在成本控制与用户体验之间的平衡思路。
