球形多功能集成核心装置结构设计

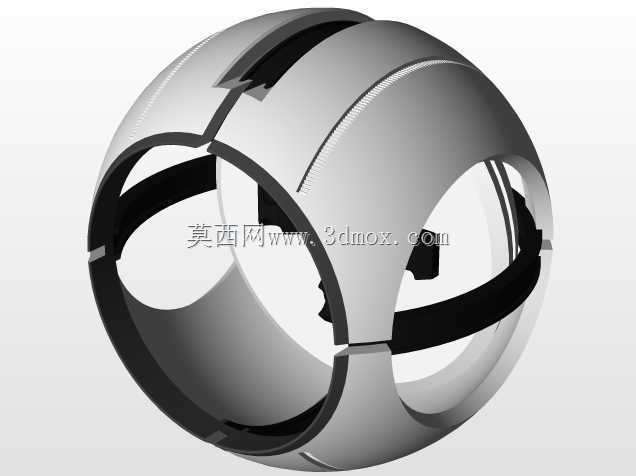

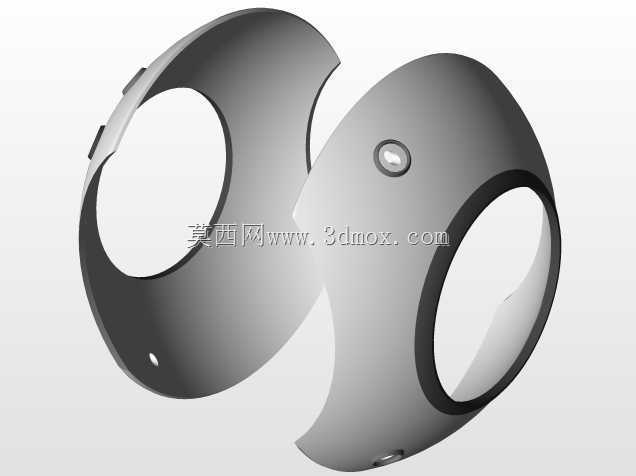

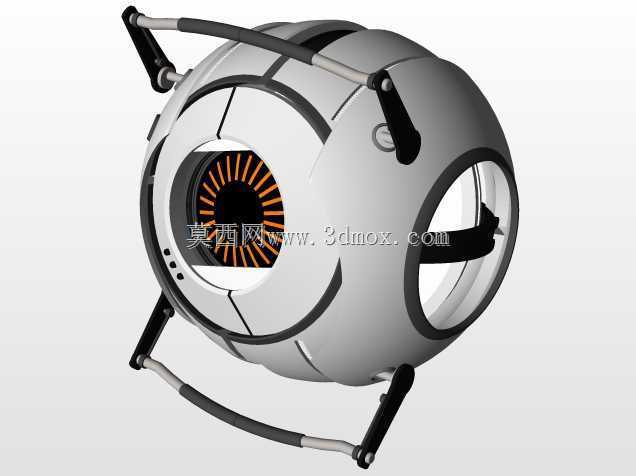

　　在特种检测设备、小型智能巡检机器人以及模块化实验装置的开发场景中，这类球形集成核心装置的应用占比正在逐年提升，区别于传统方形或圆柱形的功能集成模块，球形结构天生具备多方向受力均匀、无安装朝向死角、外部防护无应力集中棱边的优势，尤其适合在存在多方向碰撞风险、需要全向姿态调整的作业环境中部署。从结构组成来看，该装置主体采用上下分瓣式的球形壳体设计，壳体拼接处采用嵌入式止口配合，既保证了拼接后的整体圆度公差，也能在内部元器件运行时提供足够的密封防护等级，避免作业环境中的粉尘、水汽侵入内部功能腔室。外部配套的四点式支撑框架采用铰接结构与球壳连接，每处铰接点都预留了阻尼调节间隙，既可以让球壳在支撑框架内实现±45度范围内的俯仰与偏航转动，

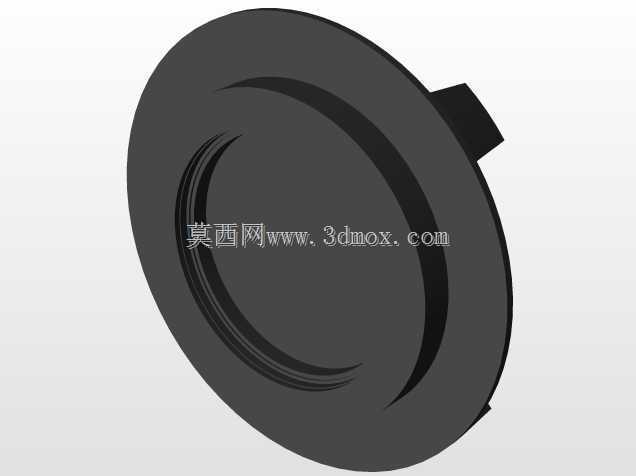

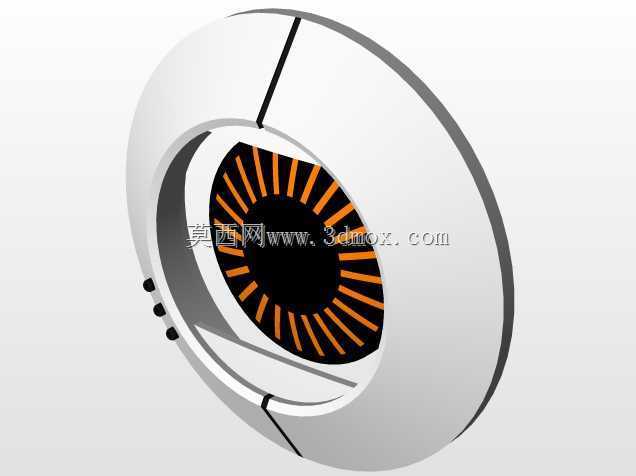

　　也能通过调整铰接处的阻尼预紧力，让球壳保持在任意调整后的姿态，不需要额外增加姿态锁止结构，简化了整体机构的零件数量。球壳正面预留的圆形功能窗口是核心功能模块的安装位，窗口周边设计了环形安装凸台，凸台上均匀分布了8个M3规格的安装螺孔，可以根据实际使用需求搭载视觉检测模块、环境传感模块、信号发射模块或者小型动力输出组件，窗口内侧的环形散热鳍片结构直接与球壳内壁一体成型，能够将内部功能模块运行产生的热量快速传导到整个球壳表面，依靠球形结构的大表面积实现被动散热，在常规工况下不需要额外加装散热风扇，进一步降低了装置的运行噪音与故障概率。球壳侧面预留的圆形通透开口是走线与维护通道，日常使用时可以通过配套的卡扣式端盖封闭，需要检修内部元器件或者调整内部走线时，不需要拆解整个球壳的拼接结构，直接打开侧端盖即可完成操作，大幅降低了后期维护的拆装工作量。从安装边界尺寸来看，该球形核心的主体球体外径控制在220mm，搭配外部支撑框架后的整体最大外轮廓尺寸为280mm×260mm×260mm，支撑框架的四个支脚末端都设计了标准安装孔位，可以直接固定在设备机架的平面安装位上，也可以通过配套的转接支架挂载在移动设备的升降机构上，安装适配性较强。在设计思路上，该结构优先考虑了多场景适配性，球壳采用等壁厚设计，壁厚统一为3mm，既保证了整体结构的抗冲击强度，在承受10kg的外部径向冲击力时不会出现壳体变形，也尽可能控制了整体自重，

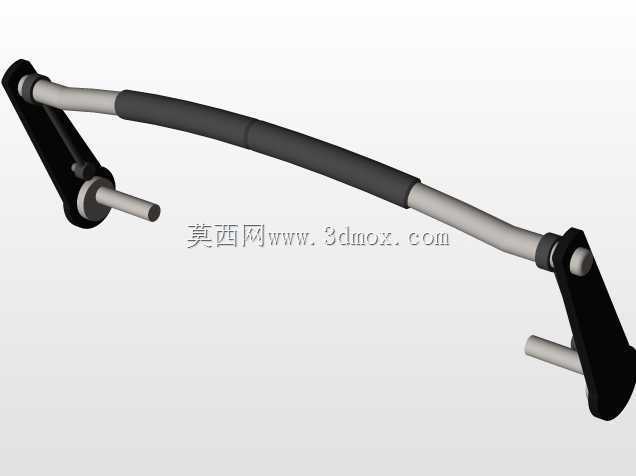

　　整套核心装置不含内部功能模块的净重仅为1.2kg，不会给搭载的移动平台带来过大的负载压力。支撑框架的杆件采用空心薄壁管结构，在保证铰接处连接强度的前提下，进一步降低了框架部分的重量，同时杆件表面做了防滑包覆处理，在手动调整球壳姿态时不会出现打滑问题。需要注意的是，在实际选型搭载时，内部功能模块的总重量需要控制在800g以内，且重心需要尽可能与球心重合，避免重心偏移导致球壳在姿态调整时出现卡滞或者自动偏转的问题；如果需要搭载重量更大的功能模块，可以在铰接处加装辅助支撑轴承，提升铰接点的承重能力。另外，球壳外表面做了哑光硬质氧化处理，既可以提升表面的耐磨性能，在长期调整姿态的摩擦过程中不会出现表面涂层脱落，

　　也能避免光滑表面产生的反光干扰正面搭载的视觉检测模块的成像效果。在实际工业场景应用中，这类球形核心既可以作为小型巡检机器人的视觉检测云台核心，搭载双目光学摄像头与红外测温模块，在配电房、仓储货架区域完成全向巡检作业，也可以作为实验平台的多功能挂载核心，根据不同实验需求快速更换前端功能模块，不需要重新设计整体安装结构；甚至可以在特种娱乐设备、互动展示装置中作为动态展示核心，依靠自身的多向旋转能力实现动态展示效果。结构设计过程中，所有配合公差都按照通用机械零部件的标准公差等级选取，球壳拼接止口的配合公差选用H7/h6，保证拼接后的同轴度，铰接轴与安装孔的配合公差选用H8/g7，保证转动过程的顺滑度，没有卡滞或旷量过大的问题，所有棱角位置都做了R2以上的圆角处理，避免安装维护过程中出现划伤风险，也能减少应力集中点，提升整体结构的疲劳寿命。
