生命体征筛查设备外壳结构设计方案

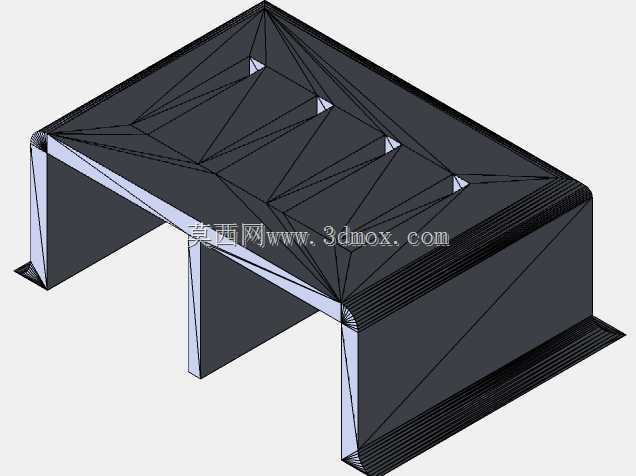

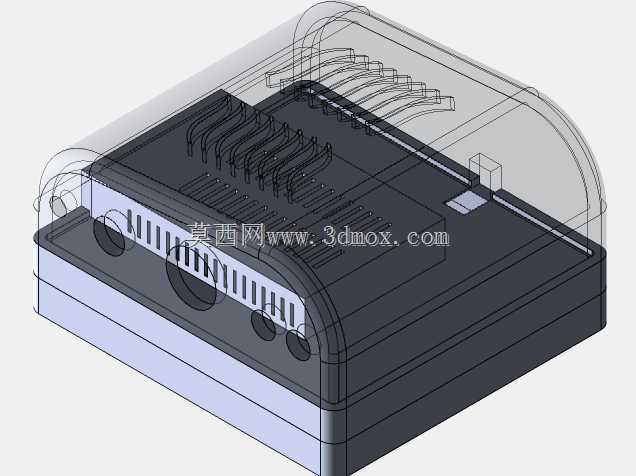

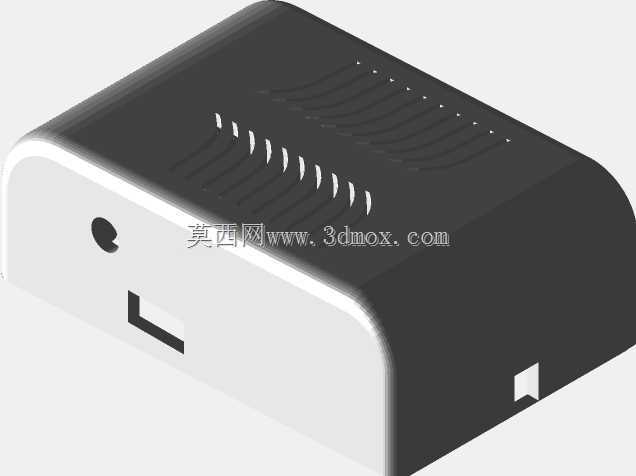

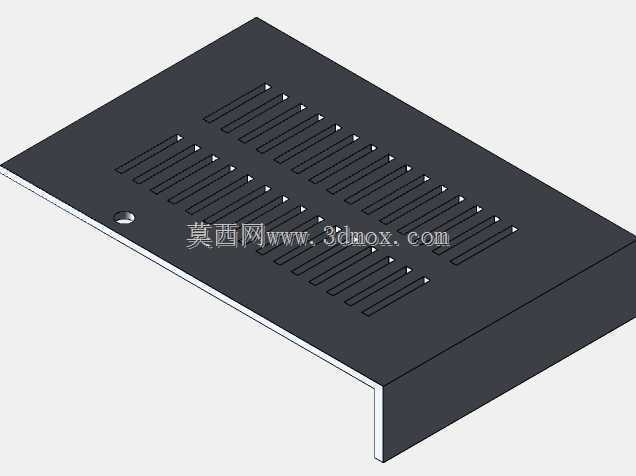

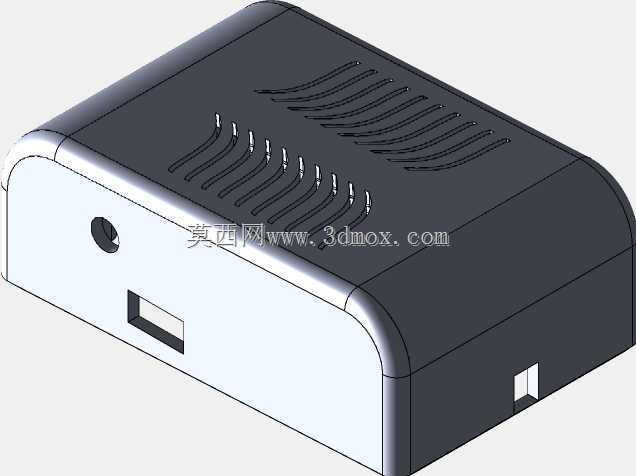

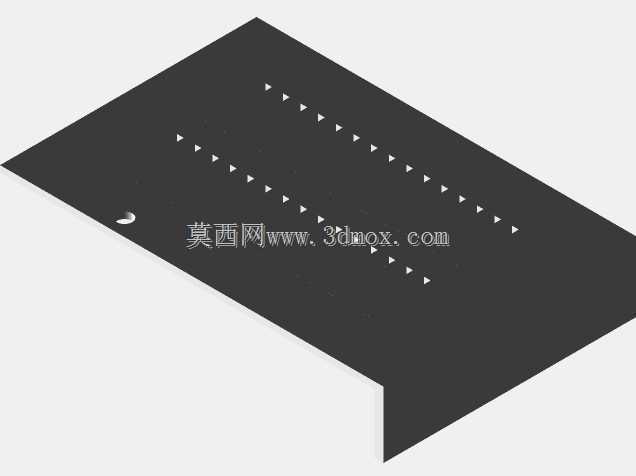

　　在基层医疗筛查、公共场所快速预检、居家健康监测这类场景里，这类生命体征筛查终端的外壳结构，直接决定了设备的部署灵活性与长期使用可靠性。从结构设计的角度看，这个壳体采用上下分模加侧边装饰条的三段式拼接方案，上盖做了大圆弧过渡处理，避免尖锐棱角在人员密集的筛查场景里造成磕碰，顶部的多组平行散热格栅，是按照内部核心传感模块与主控板的发热功率匹配设计的，格栅的开槽宽度控制在1.2mm，既保证空气对流带走电路板工作产生的热量，又能阻挡日常使用中灰尘、飞溅的液体直接落入设备内部，格栅的排布方向顺着设备内部风道走向，能让自然对流的散热效率提升近三成，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了活动部件带来的故障点。

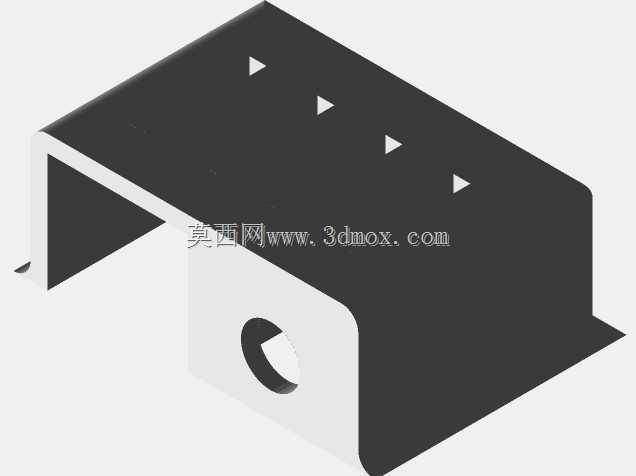

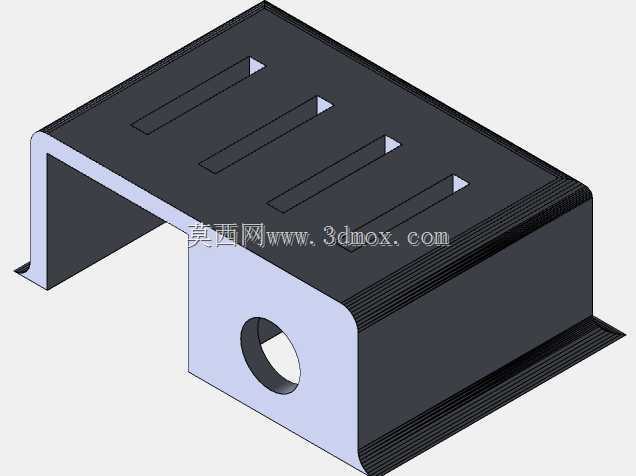

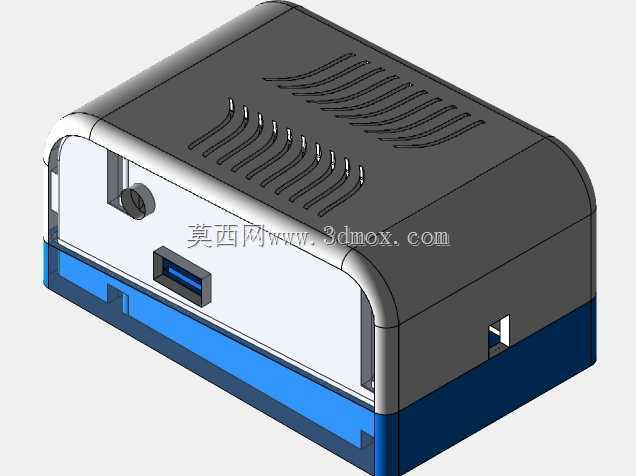

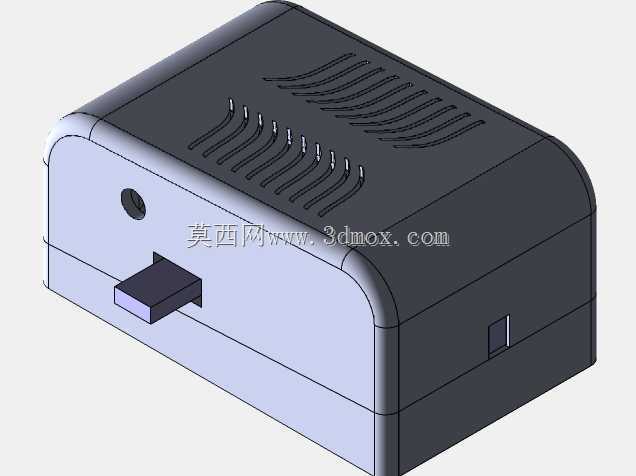

　　壳体正面预留了标准USB3.0接口的安装位，这个位置的结构做了0.3mm的安装公差余量，方便接口模块的装配对位，接口周围的壳体壁厚做了局部加厚，从常规的2mm提升到2.8mm，避免频繁插拔数据线的时候造成接口周围壳体开裂。侧边预留的圆形开孔是给电源接口或者状态指示灯预留的安装位，开孔位置距离壳体底部的高度是12mm，刚好匹配桌面部署时电源线的弯折半径，不会出现电源线被壳体底部压住导致接触不良的问题。壳体另一侧的小方形开孔，是给复位按键或者外置传感探头预留的扩展位，结构上做了可拆卸的挡片设计，不需要扩展功能的时候可以保持壳体的封闭性，需要加装功能模块的时候直接敲掉挡片就能安装，不用重新开模制作外壳。

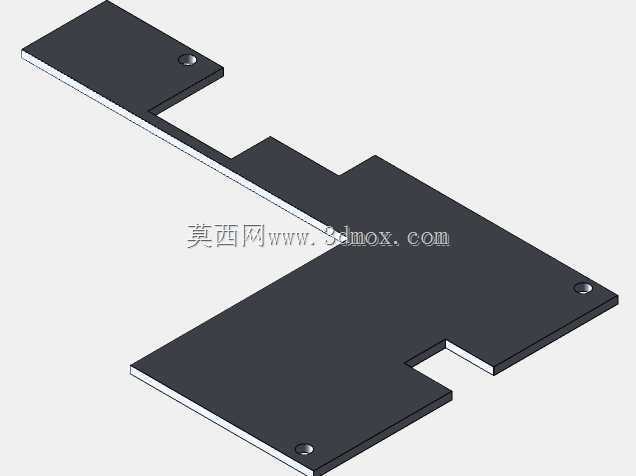

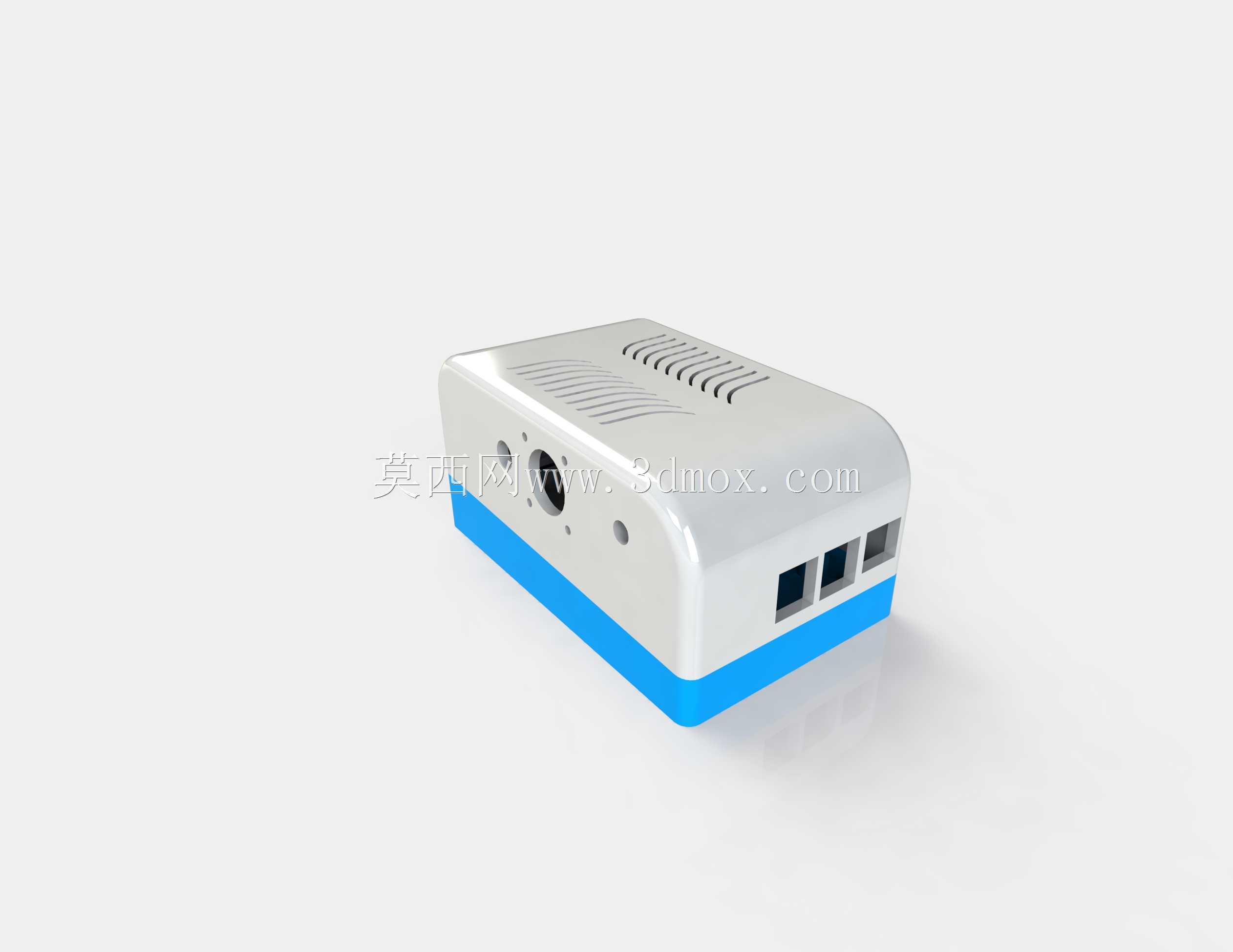

　　底部的蓝色装饰条不只是做外观区分，这个部件同时承担了防滑脚垫的安装基座与底盖的锁紧结构，装饰条和上下壳体的连接采用卡扣加两颗隐藏式螺丝的固定方式，卡扣分布在壳体的四个圆弧转角位置，保证日常使用中壳体不会因为轻微摔落出现拼接缝开裂，隐藏螺丝设置在设备背面，既不破坏正面的外观整体性，也方便售后人员拆开设备进行内部模块的检修更换。整个壳体的外形尺寸控制在长120mm、宽80mm、高45mm的范围内，属于小型桌面式设备的尺寸区间，不管是放在社区卫生服务站的分诊台、写字楼的入口预检桌，还是家庭的书桌台面上，都不会占用过多的摆放空间，安装边界上不需要额外预留固定孔位，直接依靠底部的四个橡胶防滑脚垫就能稳定放置在平整台面上，如果需要壁挂部署，壳体背面的预留挂扣结构也能直接适配标准的86型接线盒安装位，不需要额外制作壁挂支架。

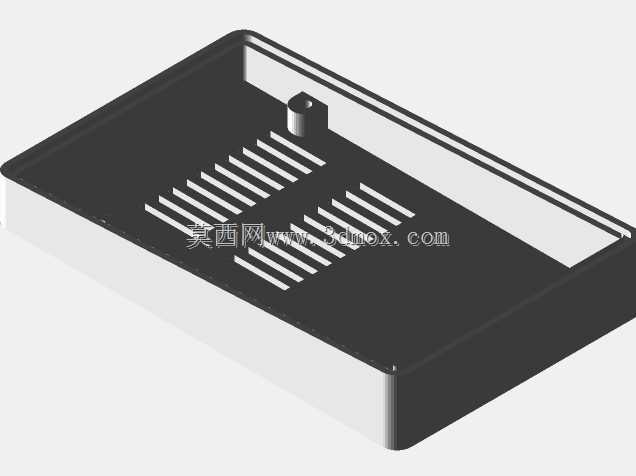

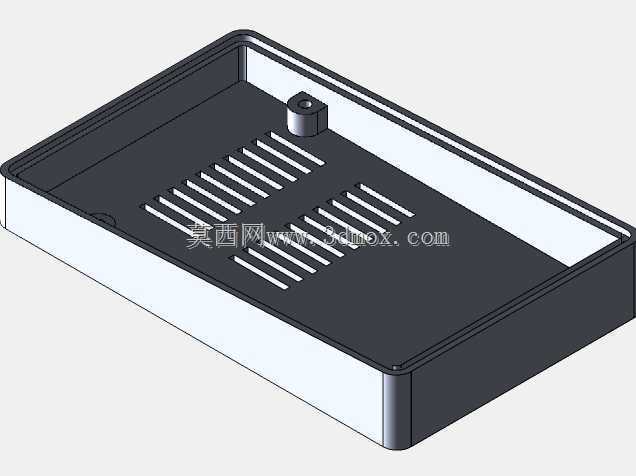

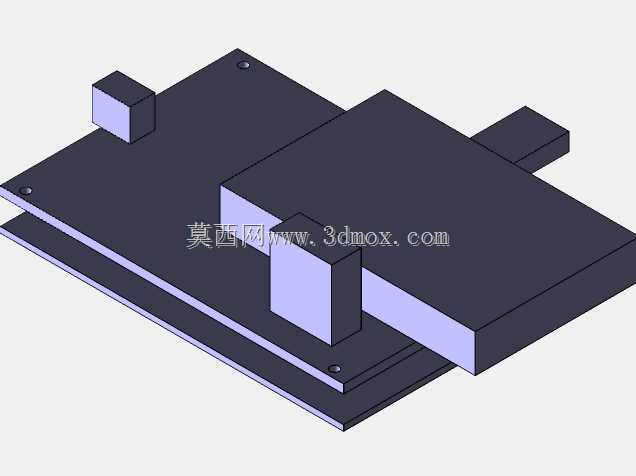

　　从结构强度的设计思路来看，壳体的主结构采用ABS+PC混合材质，上盖的内表面做了纵横交错的加强筋布局，加强筋的高度是3mm、厚度1mm，间距15mm，既可以提升壳体的抗形变能力，避免堆叠放置的时候上盖被压变形，也能在内部电路板安装的时候起到定位导向的作用，电路板的安装柱和壳体是一体化注塑成型的，安装柱的根部做了R0.5的圆角过渡，避免注塑的时候出现缩痕，同时也能提升安装柱的抗扭强度，打螺丝固定电路板的时候不会出现安装柱断裂的问题。壳体的拼接缝位置做了错位的止口结构，止口的配合间隙控制在0.1mm，既能保证上下壳体装配的时候对位顺畅，也能提升壳体的防尘防水能力，达到日常使用的IP42防护等级，应对日常使用中不小心泼洒的少量液体、空气中的浮尘都不会影响内部电路的正常工作。

　　在实际使用的场景里，这类筛查设备往往需要长时间连续开机工作，壳体的散热设计除了顶部的格栅，内部还在主控芯片对应的上盖位置预留了导热硅胶垫的安装空间，导热硅胶垫可以直接把芯片的热量传导到上盖的壳体上，借助整个上盖的金属质感涂层提升散热面积，把芯片的工作温度控制在合理区间，避免长时间运行出现性能降频的问题。接口位置的结构设计也考虑了不同使用场景的兼容性，USB接口的内凹深度是5mm，不管是标准的USB公头还是带金属外壳的加固型插头，都能完全插入接口，不会出现插头插不到位导致数据传输中断的问题。电源接口的位置做了防拉扯的结构设计，电源线插入之后，接口周围的凸起筋位可以卡住电源线的尾部，就算不小心扯到电源线，也不会直接把插头从接口里拽出来，造成设备突然断电。
