镂空加强型对称式双工位安装固定支架

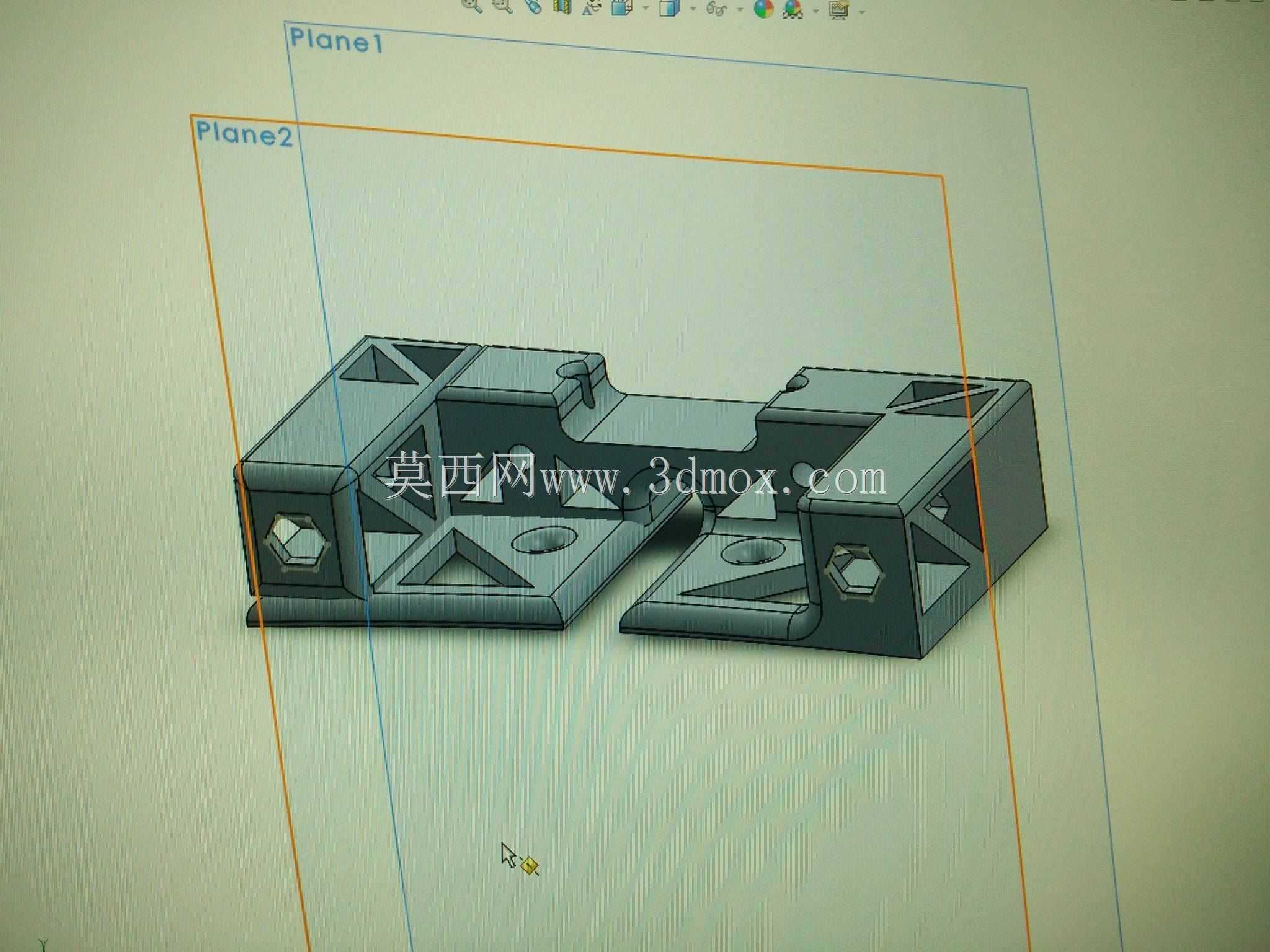

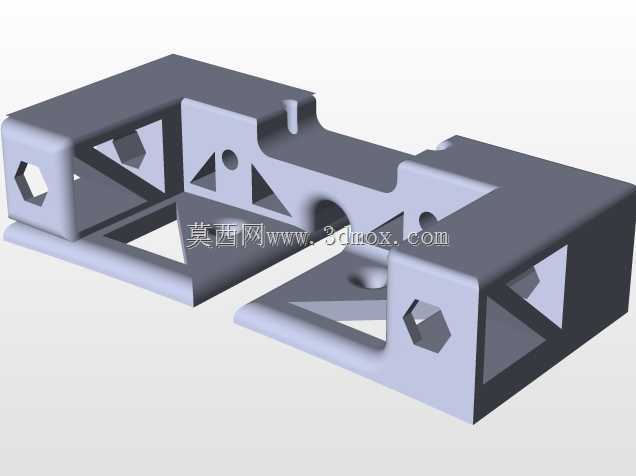

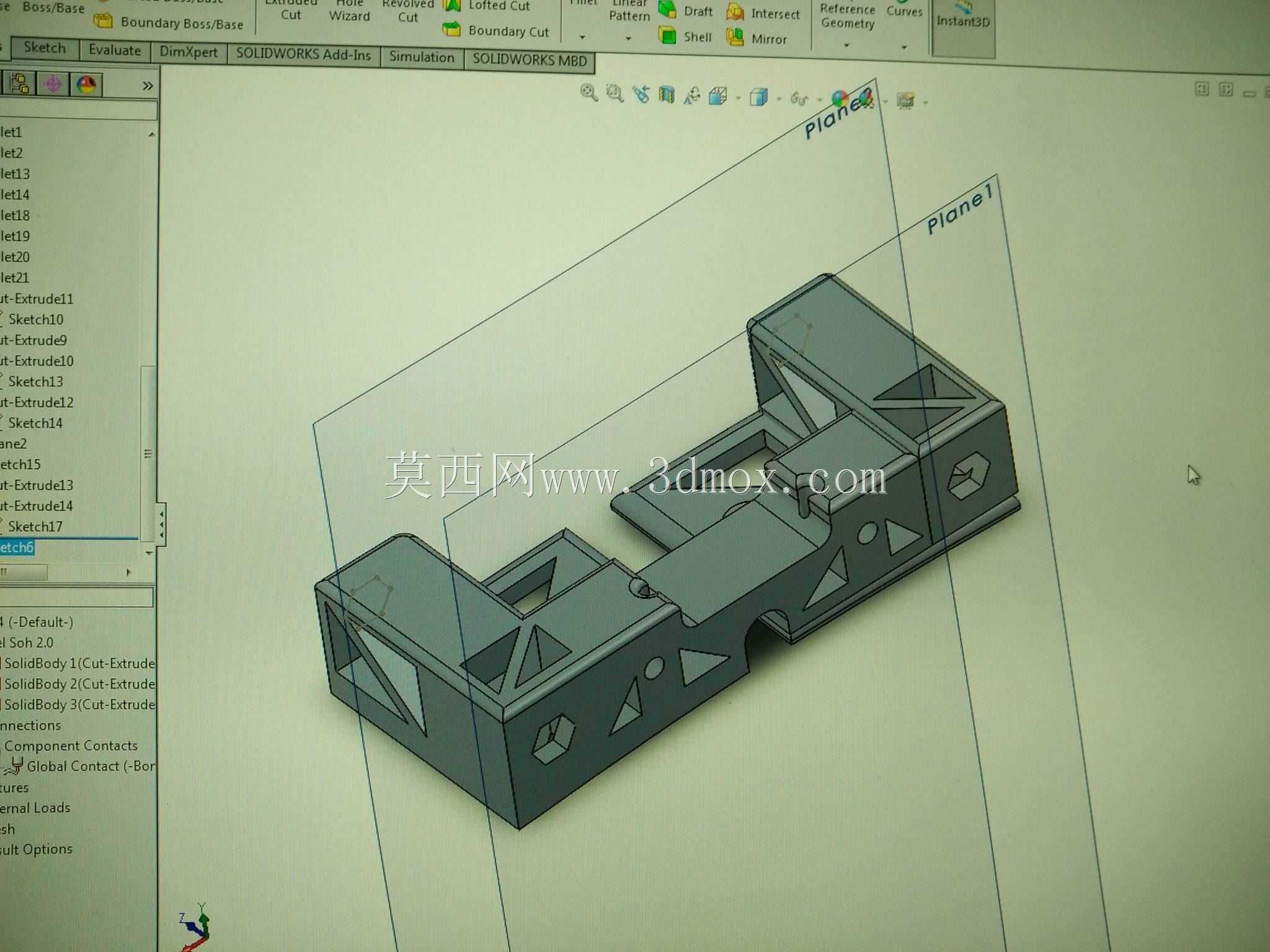

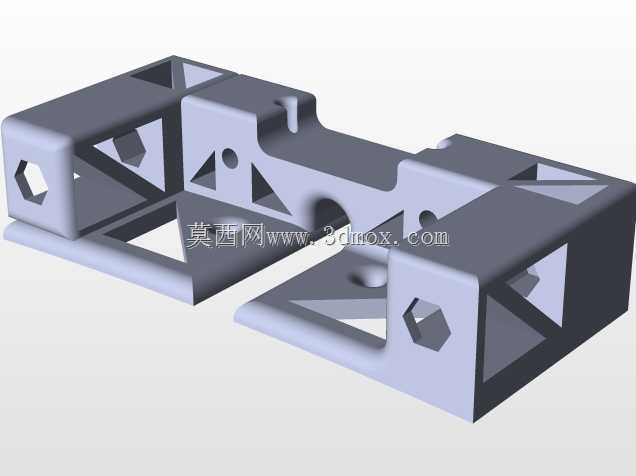

　　这款对称式双工位安装支架，主要面向需要双侧同步定位、承载轻量化功能组件的装配场景，常见于小型机电设备内部的功能模块固定、实验装置的构件搭载、小型运载设备的辅助部件安装工位，区别于单侧悬臂类支架，其对称式的结构布局可以让两侧承载的载荷形成自平衡，避免单侧受力带来的安装基面附加弯矩，降低连接螺栓的交变载荷疲劳风险。从结构设计逻辑来看，支架整体采用一体化弯折加筋的构型思路，主体基底为平板式安装基面，两侧向上弯折形成U型的支撑侧壁，侧壁与基底的连接位置没有采用直角直连的形式，而是在转角处设置了三角形的加强筋结构，筋板直接衔接侧壁外侧与基底平面，在不额外增加整体壁厚的前提下，大幅提升了侧壁的抗侧向形变能力，当侧壁承受垂直于板面的冲击载荷时，

　　加强筋可以将载荷快速分散到整个基底平面，避免转角处出现应力集中导致的开裂变形。支架的两个支撑侧壁上都设计了异形的镂空孔位，其中六边形的镂空孔既可以作为减重结构降低整体零件重量，也可以作为辅助安装的定位卡口，配合对应的六角头卡销可以实现无螺栓快速预定位，提升装配效率；侧壁上的圆形通孔则是用于穿装固定螺栓，孔位边缘做了微小的倒角处理，避免螺栓穿装时被锐边刮伤螺纹镀层，也能消除冲压或铣削加工产生的毛刺残留。中间的连接桥部分同样做了三角形的镂空减重设计，连接桥的平面上预留了两个圆形的沉头安装位，可以用来固定搭载的功能模块，沉头结构可以让螺栓安装后头部不突出于支架表面，避免和其他相邻部件产生运动干涉。从安装边界来看，

　　支架的基底平面为整面贴合结构，安装时需要保证基面的平面度误差不超过0.1mm，否则强行锁紧螺栓会导致支架整体产生翘曲变形，影响两侧支撑位的位置精度；两侧支撑壁的间距尺寸经过公差匹配设计，适配宽度在对应公差范围内的标准功能模块，安装时不需要额外做垫片调整即可保证装配间隙均匀。在实际使用场景中，这类支架常用来固定小型的传感模块、线路转接组件或者轻量化的执行构件，因为其整体采用对称结构，在有振动的工作环境下，两侧的固有频率一致，不会出现单侧共振导致的螺栓松动问题；镂空的结构设计除了减重之外，还可以让气流顺利穿过支架区域，避免支架阻挡设备内部的散热风道，对于有散热需求的密闭设备腔体来说，这种镂空结构比实心挡板式支架的风阻降低60%以上，

　　不会造成局部的热量淤积。设计过程中针对支架的受力情况做了对应的载荷校核，当两侧侧壁同时承受额定的垂直载荷时，最大应力出现在加强筋与侧壁的衔接位置，应力值远低于常用钣金或机加工铝合金材料的屈服强度，预留了足够的安全余量，即使出现短时的过载冲击，也不会出现不可逆的塑性变形。支架的所有锐边位置都做了倒钝处理，避免装配过程中划伤操作人员的手部，也不会刮伤搭设在支架附近的线缆绝缘层，降低线路短路的风险。和常见的单侧L型支架相比，这种双工位对称支架不需要成对安装即可实现双侧定位，减少了装配时的零件数量，也降低了两个支架配对安装时的位置校准工作量，对于批量装配的生产线来说，可以有效缩短单台产品的装配工时。
