轻量化3D打印火箭管线连接固定夹结构

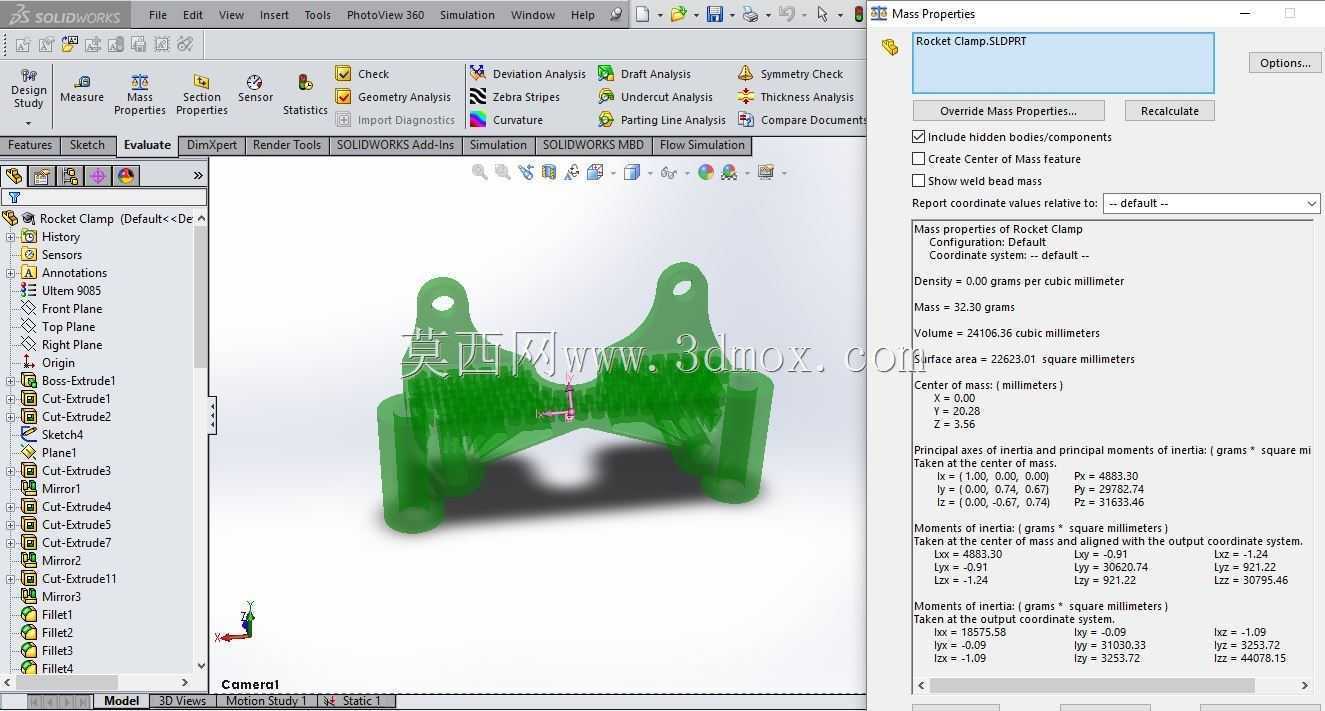

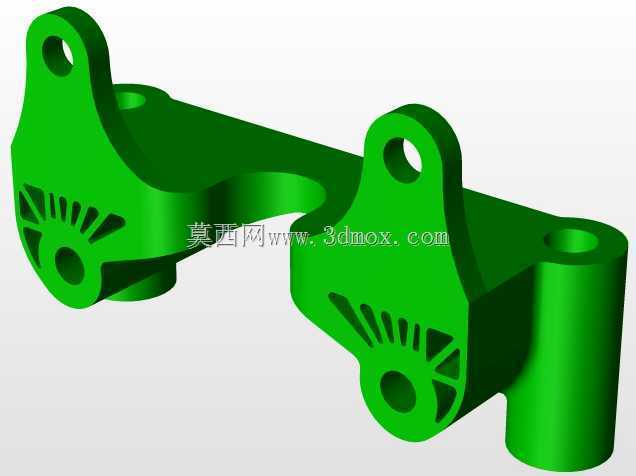

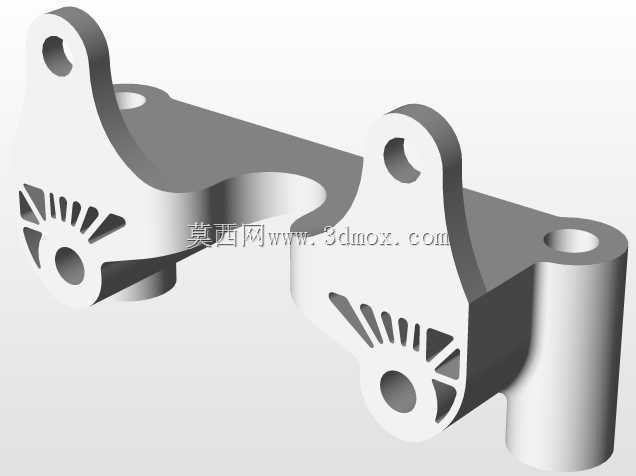

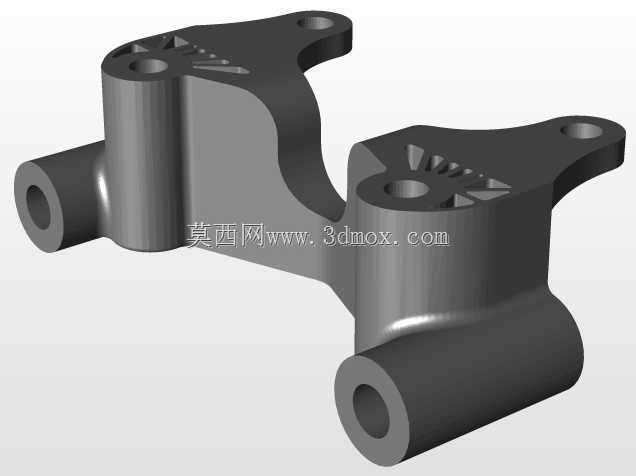

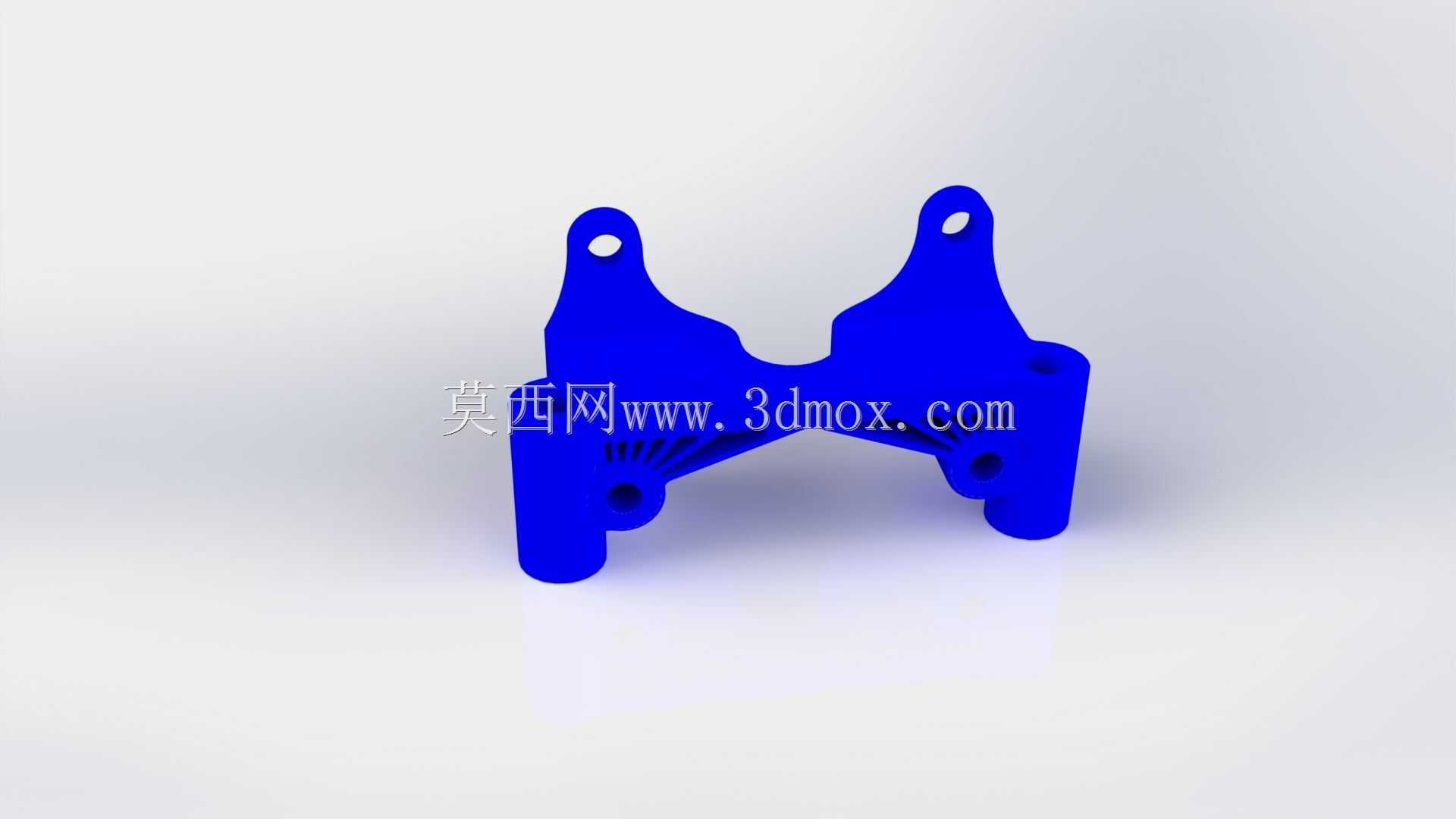

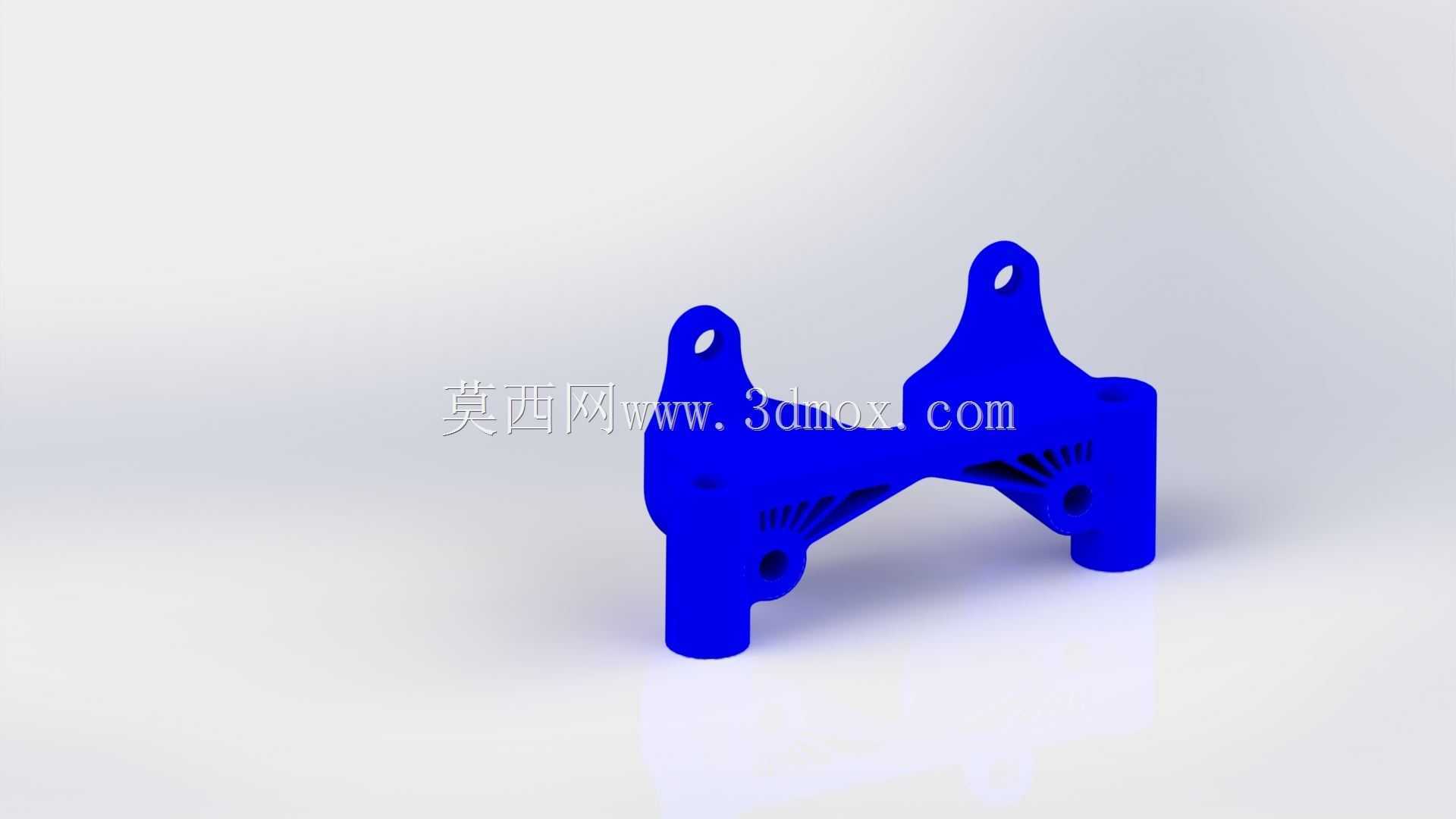

　　在航天运载火箭的管线布设场景中，这类连接固定夹承担着流体管路、线缆束的定位与载荷传递作用，区别于地面工业设备的紧固件，箭上部件对重量冗余的控制达到克级标准，每一处非必要的材料去除都能直接提升运载效率，同时还要承受发射阶段的强振动、冲击载荷，以及飞行过程中的温度交变影响，不能出现松动、断裂或者形变超差的问题。从结构设计逻辑来看，这个夹件采用了对称式双安装柱布局，两个带通孔的立柱是核心的安装定位基准，安装时通过紧固件穿过柱体中心孔，将夹件固定在箭体的安装基座上，立柱的外径与安装孔的配合间隙控制在小间隙配合区间，既保证装配时的对位便利性，又能避免工作过程中出现过大的窜动量。两个立柱之间的连接臂没有采用实心结构，而是做了镂空的筋条优化，

　　筋条的走向完全贴合主载荷的传递路径，从立柱的受力根部斜向延伸到夹件上部的挂耳位置，既保证了连接刚度，又把多余的材料全部去除，相比实心结构重量降低超过40%，完全符合3D打印工艺的成型特点，不需要额外的支撑结构就能一次打印成型，减少后处理的工作量。上部的两个带孔挂耳是管线的固定位点，挂耳的内孔做了圆角过渡，避免穿装固定扎带或者卡箍时出现应力集中割损绑带的问题，挂耳的厚度经过载荷校核，能够承受管线在振动工况下的拉扯力，不会出现根部断裂的情况。整个零件的外形轮廓没有尖锐的外角，所有棱边都做了小圆角处理，一方面是减少3D打印过程中的应力集中，避免打印件出现翘曲变形，另一方面也防止装配过程中锐边划伤操作人员或者损坏相邻的管线外层。

　　从安装边界来看，两个安装柱的中心距是固定的装配基准，安装时需要匹配基座上的对应孔位，柱体的高度决定了夹件与安装面的间隔距离，这个间隔刚好可以让直径在一定范围内的管线从夹件下方穿过，不会和安装面产生摩擦磨损，上部挂耳的中心高度则决定了上层固定管线的布设高度，两层管线之间预留了足够的散热和形变空间，避免温度变化时管线膨胀产生相互挤压。这类夹件在设计时没有采用传统的机加工艺结构，而是完全围绕增材制造的工艺特性做了拓扑优化，材料的分布完全跟随应力流线，没有多余的工艺余量，打印完成后只需要去除支撑、打磨安装面就可以直接使用，不需要额外的铣削、钻孔工序，特别适合航天领域小批量、多迭代的零件生产需求，在实际使用中，

　　这类夹件不仅可以用于火箭箭体内部的管线固定，经过尺寸调整后也可以用于卫星、无人机等对重量敏感的航空航天设备上，替代传统的金属冲压夹件，进一步降低整体结构重量。需要注意的是，这类3D打印的结构件在装配时不能超过设计的预紧力矩，过大的预紧力会导致立柱部位出现微裂纹，影响结构的疲劳寿命，同时安装时要保证两个安装柱的受力均匀，避免单侧受力过大导致连接臂出现形变。
