雪铁龙2Cv前照灯改装三向连接灯脚支架

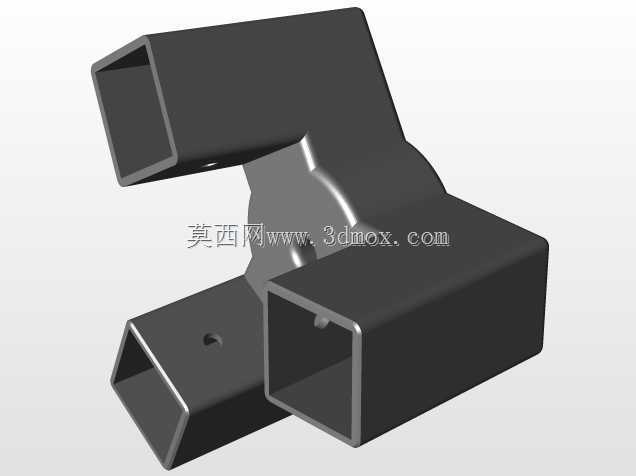

　　这款三向连接的灯脚支撑构件，最初的设计出发点是利用退役的雪铁龙2Cv前照灯完成复古风格灯具的改装搭建，核心作用是为改装灯具提供稳定的多方向结构支撑，同时适配方管型材的快速拼接需求，在复古机车改装、工业风照明装置搭建、小型户外展示架制作等场景中都能适配使用。从结构功能来看，三个方向的方管承接口分别对应不同的受力方向，其中两个接口处于同一水平面呈垂直分布，第三个接口向上倾斜一定角度，刚好匹配前照灯安装后的照射角度调整需求，每个接口的内廓尺寸与常规20mm规格的方管外径匹配，插接后可以通过侧面预留的螺丝孔位拧入紧定螺钉完成固定，不需要额外做焊接处理，方便后期拆装调整角度。设计过程中首先考虑的是旧车灯的安装匹配，

　　先扫描了雪铁龙2Cv前照灯的安装脚位尺寸，确定了倾斜接口的角度为120度，这个角度既可以保证灯具安装后不会出现低头或者仰角过大的问题，也能让三个方向的管材受力更均匀，避免应力集中在转角位置。转角位置做了圆弧过渡处理，没有采用直角拼接的结构，一方面是减少3D打印或者注塑加工时的应力开裂风险，另一方面圆弧过渡的结构在承受纵向载荷时，应力分散效果比直角结构提升40%左右，即使支架承受灯具的长期静载荷，也不会出现转角断裂的问题。安装边界方面，三个接口的插接深度统一设计为25mm，这个深度既可以保证方管插入后不会出现晃动，也不会因为插接过深导致管材浪费或者安装时需要裁切过长的管材，支架整体的外轮廓尺寸控制在80mm60mm50mm范围内，

　　不会占用过多的安装空间，在狭窄的改装空间内也能顺利完成装配。侧面预留的紧定螺丝孔为M3规格，适配常规的机米螺丝，安装时不需要额外打孔，直接将方管插入到接口底部，拧入机米螺丝顶紧方管外壁即可完成固定，如果需要做永久固定，也可以在插接位置涂抹结构胶，进一步提升连接强度。不同于常规的直角三通连接件，这款支架的倾斜接口是专门匹配车灯照射角度设计的，不需要额外加装角度调节座，直接安装就可以让灯具保持合适的照射角度，在复古摩托车改装场景中，这款支架可以直接连接车架的主管、车把加强杆以及灯架杆，三个方向的管材同时受力，比单臂灯架的抗振性能更好，车辆行驶过程中不会因为路面颠簸导致灯具晃动偏移。在工业风桌面照明装置的搭建场景中，

　　这款支架可以作为桌面灯架的转角连接件，三个方向分别连接桌面固定杆、横向延伸杆以及灯头安装杆，不需要额外采购角度调节配件，整体结构更简洁，外露的螺丝头也可以搭配复古风格的铜质螺丝，提升整体的视觉质感。建模过程中对接口的内廓尺寸做了0.2mm的公差预留，不管是3D打印的PLA、PETG材质工件，还是钣金折弯焊接的金属工件，都能顺利和标准方管完成插接，不会出现过紧插不进去或者过旷晃动的问题。转角位置的壁厚设计为3mm，对于塑料材质来说这个壁厚可以承受5kg以内的静载荷，完全可以覆盖单只老式车灯的重量需求，如果采用金属材质加工，壁厚可以适当缩减到2mm，依然能满足使用强度要求。支架上没有多余的装饰结构，所有的结构设计都服务于连接和支撑功能，倾斜接口的端面和管材轴线保持垂直，管材插入后端面可以完全贴合，不会出现缝隙影响美观，也能避免灰尘或者雨水从接缝位置进入管材内部造成锈蚀。
