实木双层格栅式桌面收纳笔架结构设计

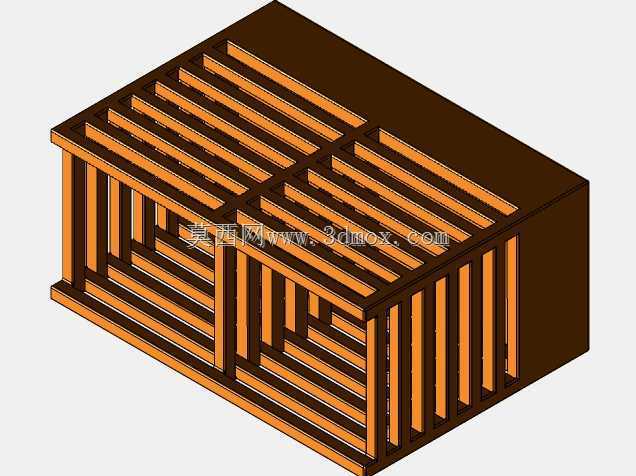

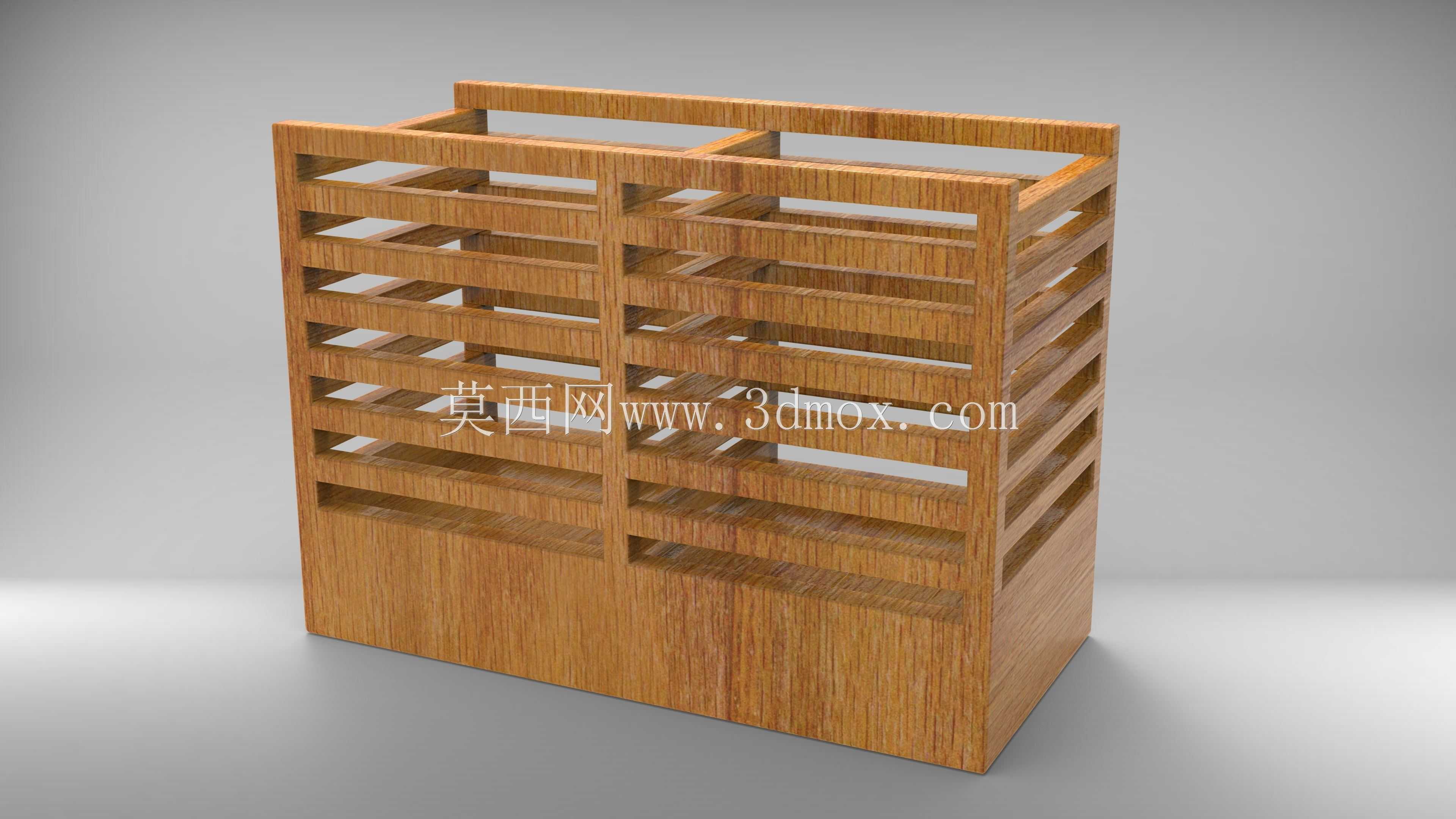

　　日常办公场景中，桌面零散文具的收纳一直是影响工位整洁度与取件效率的细节问题，这款双层格栅式木质收纳架，最初的设计出发点就是解决绘图工位、设计办公区常用笔具、小型绘图工具的分类存放需求，区别于常规单筒式笔筒，它采用分仓格栅结构，能将不同线径的绘图笔、记号笔、美工刀、小型钢尺等工具按使用频率分区摆放，避免工具混杂翻找的时间损耗。从结构设计逻辑来看，整体采用实木条拼接的框架式结构，没有额外的金属连接件外露，所有横向格栅条与竖向支撑条采用榫卯插接的方式固定，既保证了整体结构的连接强度，也避免了金属连接件长期使用氧化生锈污染文具的问题。下半部分采用封闭围板设计，形成两个独立的深仓区域，可以存放长度较短的橡皮、卷笔刀、U盘等小型零散物件，

　　防止小件物品从格栅缝隙滑落；上半部分的横向格栅等距排布，相邻格栅条之间预留12mm的间隙，既可以直观看到内部存放的笔具位置，也能保证通风，避免木质结构在潮湿环境下闷存异味，同时格栅条的边缘都做了R2的圆角倒钝处理，取放文具时不会刮手，也不会刮花笔身的漆面。整体外形尺寸控制在长240mm、深120mm、高200mm的范围内，刚好可以放置在常规办公桌的显示器侧边角落，不会占用键盘、鼠标的操作空间，底部四个角做了3mm高的垫脚设计，将架体抬离桌面，既可以避免桌面洒出的水渍浸泡木质底座，也能减少架体移动时与桌面的摩擦噪音。设计过程中特意调整了上下层的深度比例，上层格栅区域的深度为140mm，适配常规150mm长度的绘图笔、签字笔存放，

　　笔具放入后不会因为深度过浅倾倒，也不会因为深度过深导致取笔时手指探入过深不便；下层封闭仓的深度为60mm，刚好适配小型零散文具的存放高度，拿取时无需过度抬手。两侧的竖向支撑条采用整根实木条加工，没有拼接断点，保证了整体框架的抗扭强度，即使单侧受力按压也不会出现框架变形的问题，所有木质构件的厚度统一为8mm，既保证了结构刚性，也不会因为构件过厚导致整体重量过大，挪动时轻便顺手。在实际办公场景应用中，这款收纳架除了存放笔具，也可以放置小型手工工具、美妆刷具等长条状物件，格栅的通透设计也让整体视觉效果更轻盈，不会像全封闭收纳盒那样给桌面带来厚重压抑的感觉。建模过程中对所有拼接位置做了公差预留，横向格栅条与竖向支撑的插接槽预留0.

　　1mm的装配间隙，方便实际加工时的涂胶组装，不会因为木材的湿胀干缩出现拼接处开裂的问题；底部垫脚采用与主体同材质的实木小块，粘接固定在底座四角，垫脚底部可以粘贴防滑毛毡，进一步提升放置时的稳定性，避免推拉架体时刮伤桌面漆面。从结构合理性角度看，这种格栅式框架结构相比实心木质收纳盒节省了近40%的原材料，同时通透的结构也让使用者可以快速定位需要的工具，不用反复翻找，对于需要频繁取用不同绘图笔具的设计岗位来说，能有效减少无效动作时间，提升办公效率。整体没有多余的装饰性构件，所有结构都服务于收纳功能，木条的排布间距经过反复调整，既保证了视觉上的整齐韵律感，也满足了不同直径笔具的取放需求，过窄的间隙会导致粗杆记号笔无法放入，过宽的间隙则会让细杆笔倾斜歪倒，最终确定的12mm间隙可以兼容直径3mm到10mm的各类长条状文具，适配绝大多数日常办公、绘图场景的使用需求。
