电力变压器承载焊接金属框架结构

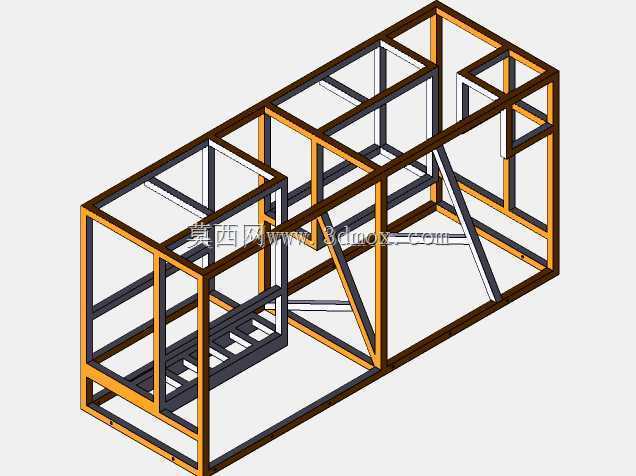

　　在输配电工程的现场安装环节，电力变压器的外部承载结构直接决定了设备长期运行的稳定性，这套金属框架正是为油浸式电力变压器配套设计的承载骨架，主要承担变压器器身、散热组件、外接端子排的整体承重，同时为现场吊装、后期运维检修提供可靠的受力支撑点。从结构设计逻辑来看，整个框架采用矩形型钢作为主受力杆件，整体为长方箱体式布局，沿长度方向设置三道横向分隔框，将整体腔体划分为三个独立的功能区间，分别对应变压器器身安装位、散热组件挂载位、低压出线舱安装位，不同区间的杆件截面做了差异化选型，器身安装位的主纵梁采用加厚矩形管，能够承载器身加注绝缘油后的总重量，避免长期承重出现下挠变形。框架内部设置了多道斜向加强筋，分别布置在主纵梁与横框的连接节点处，

　　以及吊装受力点的对应位置，斜筋采用45度角焊接固定，能够将吊装时的竖向冲击力、设备运行时的微幅振动均匀分散到整个框架结构上，避免局部应力集中导致焊缝开裂。在安装边界的设计上，框架底部预留了统一的地脚安装孔位，孔位间距匹配常规户外变压器台架、室内配电房基础的预埋螺栓尺寸，不需要现场二次打孔即可直接就位安装，框架侧面预留了散热片的挂载连接孔，孔位公差控制在合理范围内，能够保证散热片安装后与器身的油路接口精准对齐，减少现场配装的工作量。框架顶部的横梁设计为可拆卸式结构，在变压器器身吊入腔体后可以快速完成固定，同时顶部横梁预留了吊装吊点的安装位置，吊点位置经过重心核算，保证整体吊装时框架保持水平，不会出现倾斜磕碰器身部件的情况。

　　从实际应用场景出发，这套框架不仅要满足静态承重的要求，还要适配户外露天运行的工况，所有杆件的连接位置都做了满焊处理，避免雨水渗入型钢内部造成锈蚀，框架的外边缘做了倒角处理，没有尖锐的焊瘤毛刺，避免现场安装运维时划伤作业人员。在结构细节上，框架内部设置了多层横向支撑条，对应变压器器身底部的定位卡槽，器身落位后可以直接卡在支撑条上，不需要额外做临时固定即可完成初步定位，大幅提升现场安装的效率。框架的出线侧预留了电缆穿孔的避让空间，同时设置了电缆固定支架的安装位点，能够方便后期外接电缆的固定与排布，避免电缆自重拉扯变压器的出线端子造成密封失效。不同于通用的焊接机架，这套框架的所有受力节点都做了加强处理，

　　主横梁与竖梁的连接位置额外加焊了三角形加强板，能够承受变压器短路时产生的瞬时电动力冲击，避免结构出现形变。在尺寸设计上，框架的整体宽度控制在常规配电房门洞的允许通行范围内，不需要拆解框架即可完成室内转运，长度方向的尺寸匹配对应容量变压器的器身尺寸，既不会因为尺寸过大造成材料浪费，也不会因为尺寸紧凑导致安装间隙不足，给后期运维操作留出足够的手部操作空间。框架底部的支撑梁采用下凸式设计，让框架底面与安装基础之间留出一定的间隙，既可以避免基础表面积水浸泡框架底部造成锈蚀，也方便后期使用叉车对整体设备进行转运移位。
