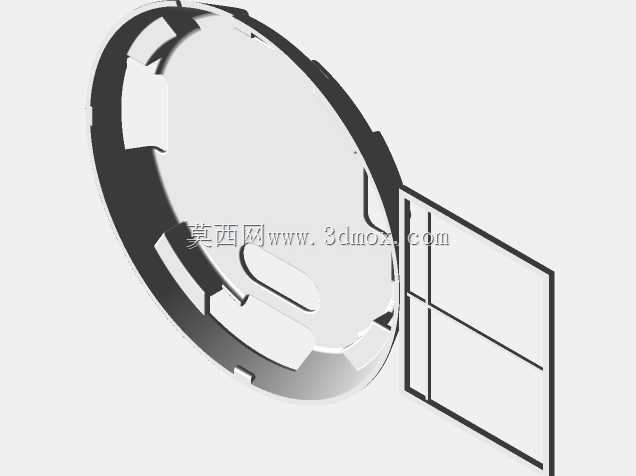

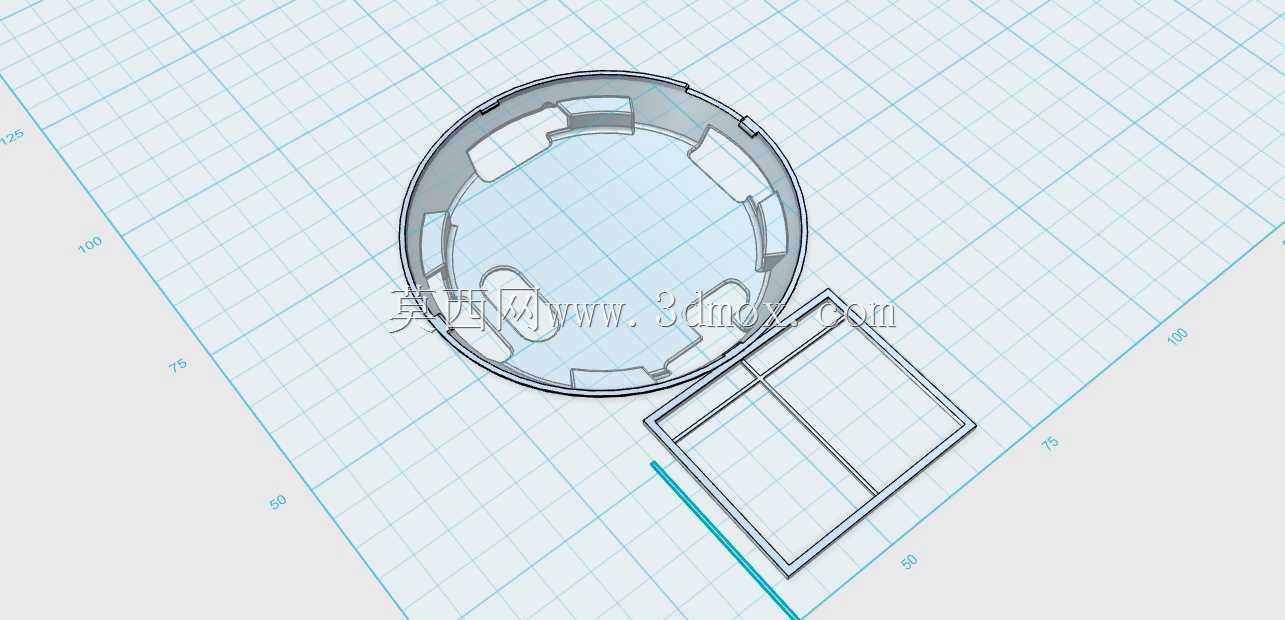

奥林巴斯AIR14mm相机取景器结构设计

　　在便携摄影设备的结构设计体系中，取景器作为用户与成像系统交互的核心光学组件，其结构精度直接影响取景视差控制、装配适配性与户外使用可靠性，本次涉及的14mm焦距适配取景器，是专门为奥林巴斯AIR系列模块化相机开发的外接取景部件，主要应用于无内置光学取景器的模块化微单相机场景，解决强光环境下屏幕取景反光看不清、手持拍摄构图稳定性不足的实际使用痛点。从实际使用场景来看，这类外接取景器多用于街头纪实摄影、户外风光抓拍等需要快速构图的场合，用户无需依赖机身屏幕，通过眼部贴合取景器即可完成14mm广角焦段的视野框定，相比屏幕取景能大幅降低持机时的手臂伸展幅度，提升长时间拍摄的握持稳定性，同时在零下低温、正午强光等屏幕显示效果受限的环境下，

　　光学取景结构的可用性优势十分明显。从功能特性层面来看，该取景器采用纯光学光路设计，无需供电即可完成视野传递，内部光路经过多轮校准，能够匹配14mm焦段的视角范围，取景视野率控制在合理区间，避免出现框选范围与实际成像范围偏差过大的问题；取景器的接触端面做了贴合人眼轮廓的弧度处理，能够在眼部贴合时形成相对封闭的观察空间，减少杂光进入光路干扰取景判断，同时边缘做了圆角钝化处理，避免长时间贴合造成眼部不适。设计思路上，整个部件采用分体式装配结构，主体圆形壳体作为光路的承载基体，内部预留了光学镜片的安装卡槽与定位台阶，每一处卡槽的公差都控制在微米级，确保镜片安装后不会出现光轴偏移的问题；

　　侧边延伸的方形连接结构是与相机热靴或者专用外接底座的对接部位，结构上做了加强筋处理，避免频繁插拔造成连接部位断裂，同时对接面的尺寸严格匹配对应相机的外接接口标准，安装后不会出现松动晃荡的情况。外形尺寸与安装边界方面，主体圆形壳体的直径控制在适配人眼观察的合理范围，不会因为体积过大遮挡机身上的其他操作按键，整体突出机身的长度经过反复验证，既保证光学光路的焦距长度要求，又不会因为突出过多造成携带时的磕碰风险；连接部位的安装基准面与壳体主轴线的垂直度有严格要求，确保安装后取景器的光轴与相机成像光轴保持平行，将视差控制在可接受的范围内。从结构细节来看，壳体边缘设置了多个卡扣位，用于固定内部的遮光隔层，隔层采用消光处理，

　　避免光路内部出现反光重影；壳体壁厚经过优化，在保证结构强度的前提下尽可能降低整体重量，减少安装后对机身重心的影响，避免出现头重脚轻影响握持平衡的问题；所有外露的边角都做了倒圆角处理，没有尖锐棱角，既提升日常使用的安全性，也能减少应力集中造成的结构开裂风险。在实际装配逻辑上，该取景器的各个零件采用卡扣加少量粘接的方式组合，无需过多螺丝固定，能够有效缩小整体体积，同时装配工序简单，适合批量生产时的快速组装；连接部位的锁紧结构采用弹性卡扣设计，安装时对准接口按压即可锁定，拆卸时按下卡扣即可拔出，操作逻辑符合摄影用户的日常使用习惯，不需要额外的工具就能完成拆装。针对户外使用的需求，壳体的拼接缝隙处都做了错位挡边设计，能够减少日常使用时灰尘、零星雨滴进入壳体内部污染光学镜片的概率，提升部件在复杂户外环境下的耐用性；光学镜片的安装位置预留了缓冲间隙，搭配软性密封垫圈，能够吸收日常携带时的轻微震动，避免镜片出现移位或者碎裂的问题。
