皮埃纳电力变压器配套绝缘操作杆结构设计

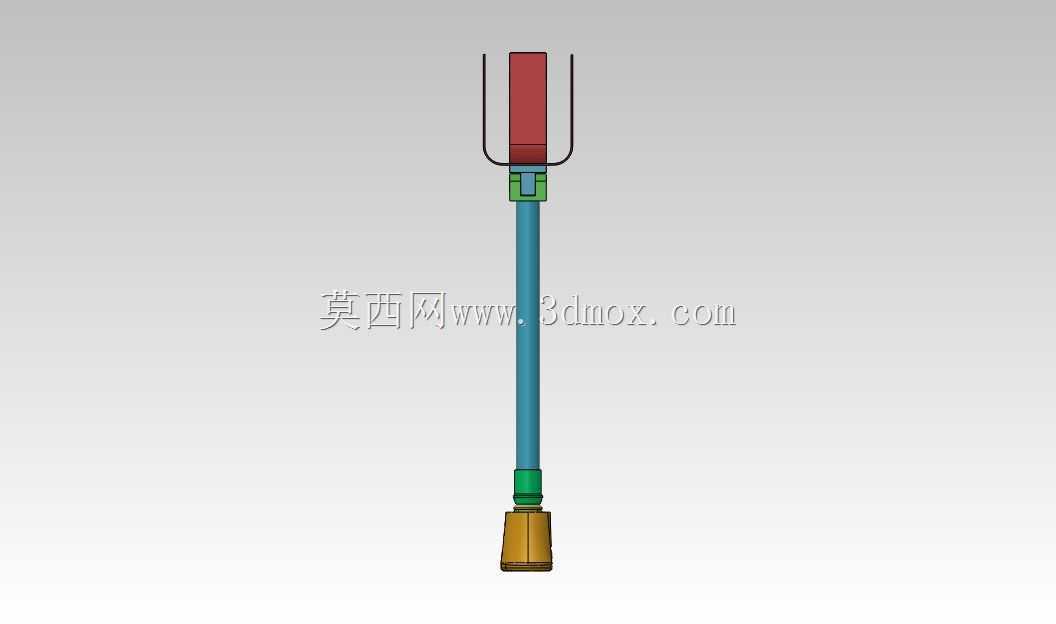

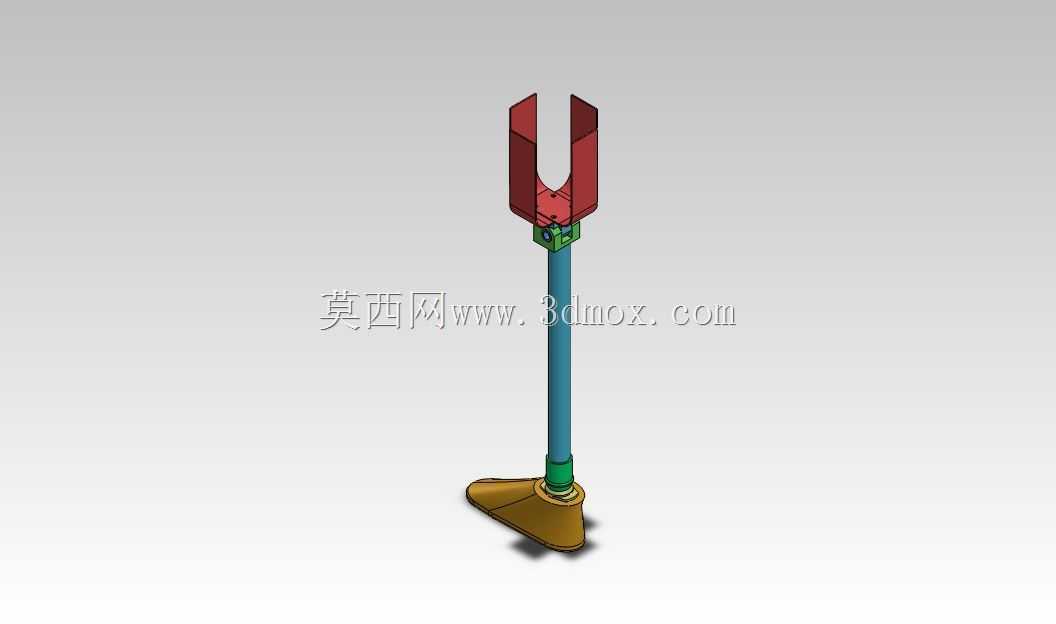

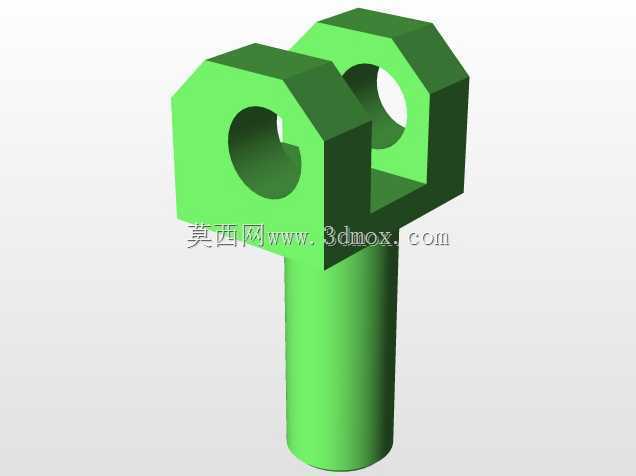

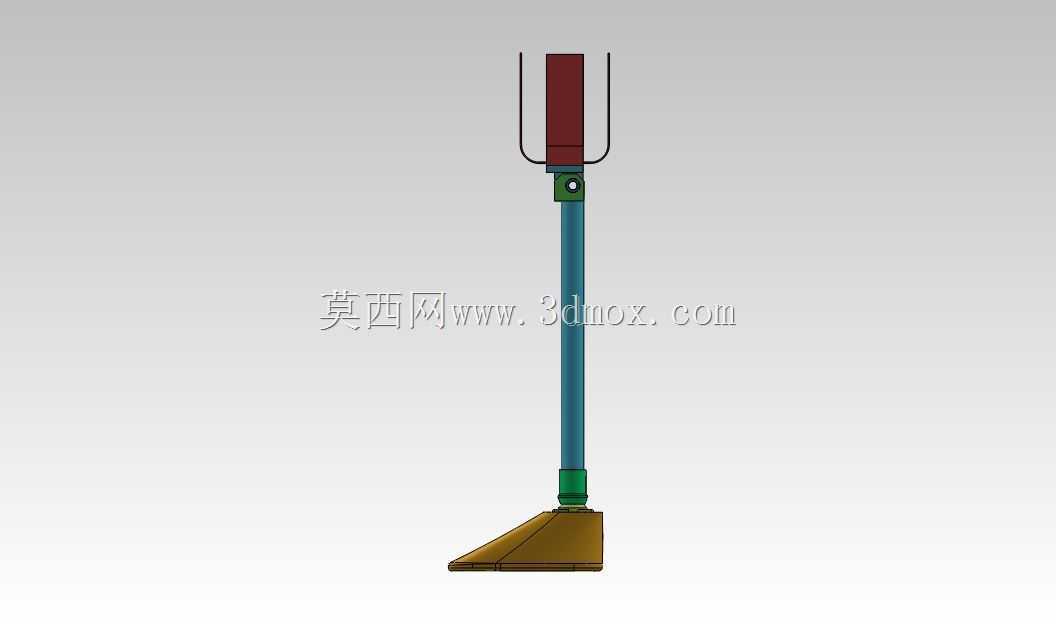

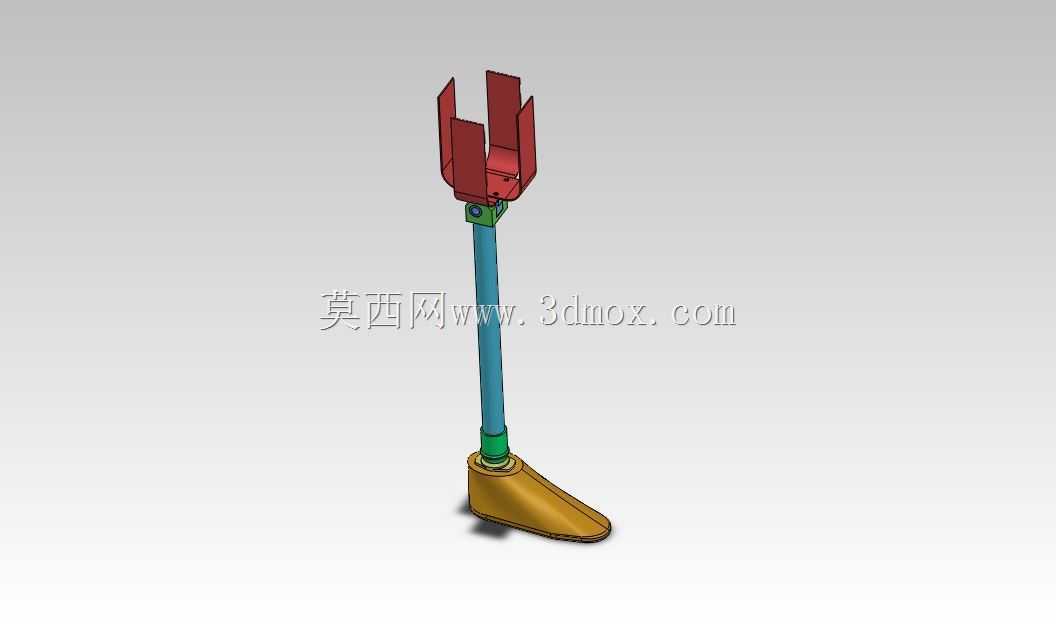

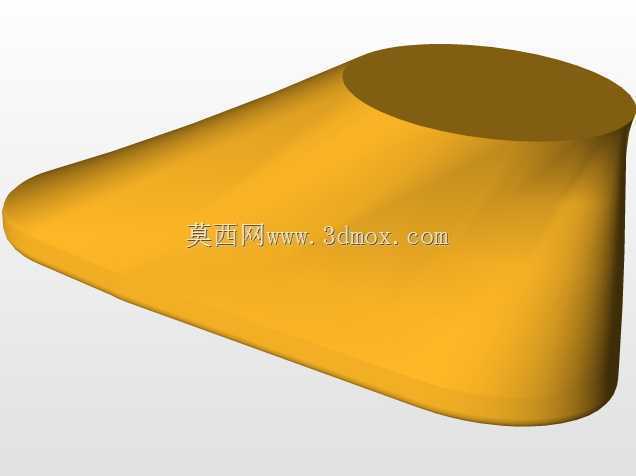

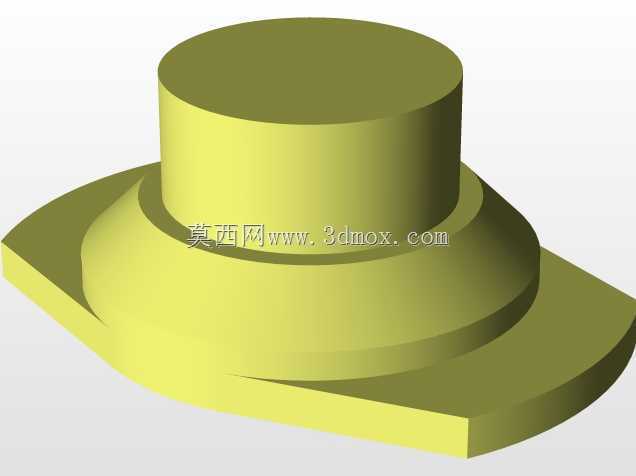

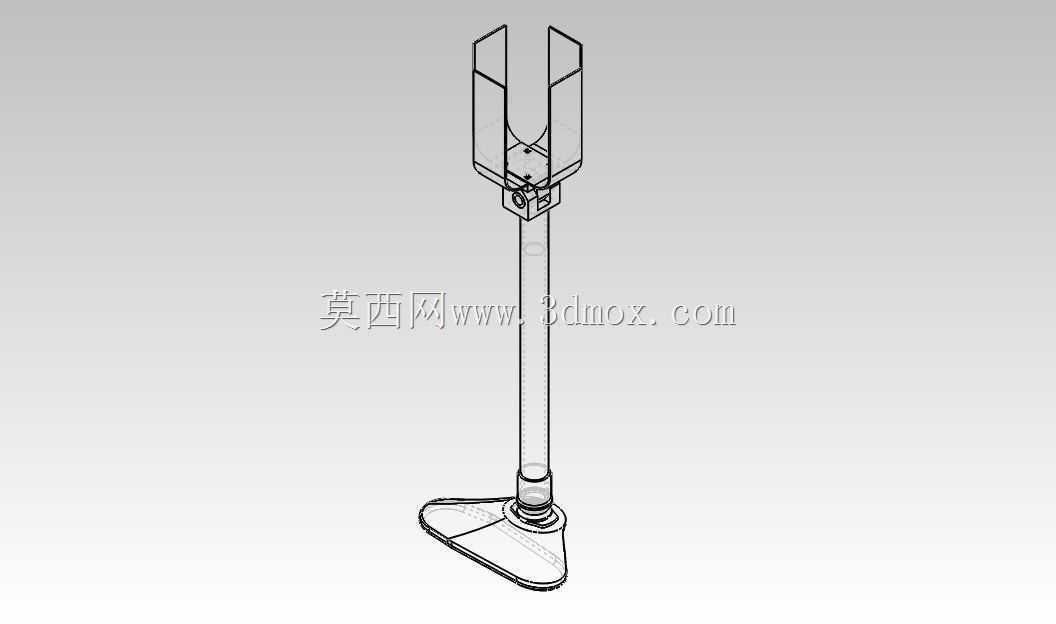

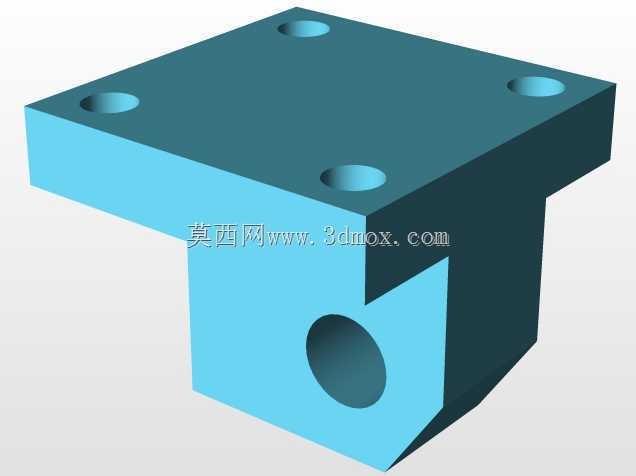

　　这款构件的设计初衷是匹配电力变压器现场运维的带电作业需求，作为作业人员与带电端之间的绝缘隔离操作载体，其整体采用细长杆式布局，从结构上划分为顶端接插作业端、中部绝缘杆身、底端握持操作端三个功能区段，各段之间通过嵌套式卡扣结构实现刚性连接，无需额外紧固件即可完成快速组装，适配户外现场作业的快速部署要求。顶端作业端设置U型金属接叉与红色绝缘防护套，接叉的开口尺寸经过适配校准，可直接卡接变压器高压侧的接线端子、跌落式熔断器的操作环等常规电力作业点位，红色绝缘套覆盖接叉与杆身的连接区段，避免作业过程中金属构件外露引发的相间闪络问题，接叉下方设置的绿色限位卡环可精准控制接叉插入作业点位的深度，防止操作过位导致构件卡滞或者设备损伤。

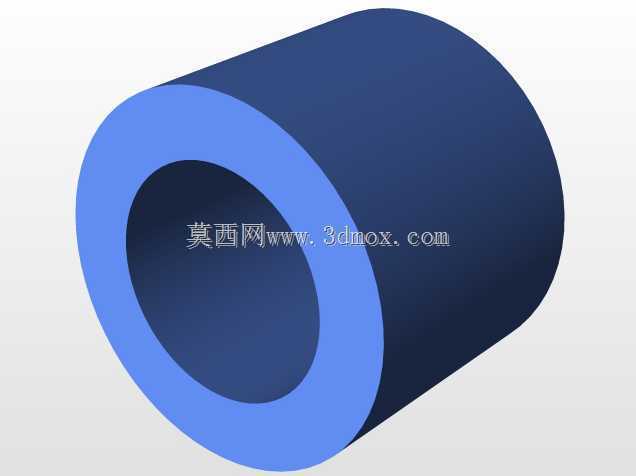

　　中部杆身采用高绝缘性能的环氧玻璃布层压材质，杆身的直径经过力学与绝缘性能双重校核，既满足10kV及以下电压等级的带电作业绝缘距离要求，又能承受常规操作下的扭转、弯曲载荷，杆身表面做哑光防滑处理，避免户外雨天作业时表面形成连续水膜降低绝缘性能，杆身的长度设置覆盖常规台架式变压器的作业高度需求，作业人员站在地面或者常规登高踏板上即可完成对应操作，无需额外搭设复杂作业平台。底端操作端设置棕黄色绝缘握持套与绿色限位挡环，握持套表面做周向防滑纹路处理，增大手部与杆身的摩擦力，避免作业过程中构件滑脱，限位挡环可明确界定手部握持的安全边界，防止作业过程中手部无意识滑出安全握持区域引发安全隐患。从安装适配边界来看，

　　该构件各连接段的配合公差控制在H7/h6区间，组装后整体直线度偏差不超过杆身总长度的千分之一点五，确保操作过程中力的传递无偏移，顶端接叉的接口尺寸兼容市面主流电力作业工具的通用接插口，可根据作业需求快速更换验电端头、断线剪头等不同作业附件，拓展构件的适用场景。在实际变电站、台架变的日常运维作业中，这类绝缘操作杆可完成跌落式熔断器分合、变压器接线端子验电、异物清理等多种常规作业任务，其结构设计充分考虑户外作业的复杂工况，整体构件无易损小零件，所有连接部位均做圆角过渡处理，避免作业过程中刮擦作业人员手部或者设备绝缘层，杆身的材质耐紫外线、耐高低温性能经过适配调整，可在-20℃到55℃的户外环境下长期使用，不会出现材质脆化、

　　绝缘性能下降的问题。设计过程中针对杆身的受力工况做了多轮仿真验证，模拟操作过程中最大受力工况下的杆身形变，将杆身的最大弯曲形变量控制在作业允许范围内，确保操作过程中顶端作业点位的控制精度，避免因杆身形变过大导致操作失误，各连接部位的卡扣结构经过反复插拔测试，确保多次拆装后仍能保持可靠的连接刚性，不会出现作业过程中杆段松脱的问题。
